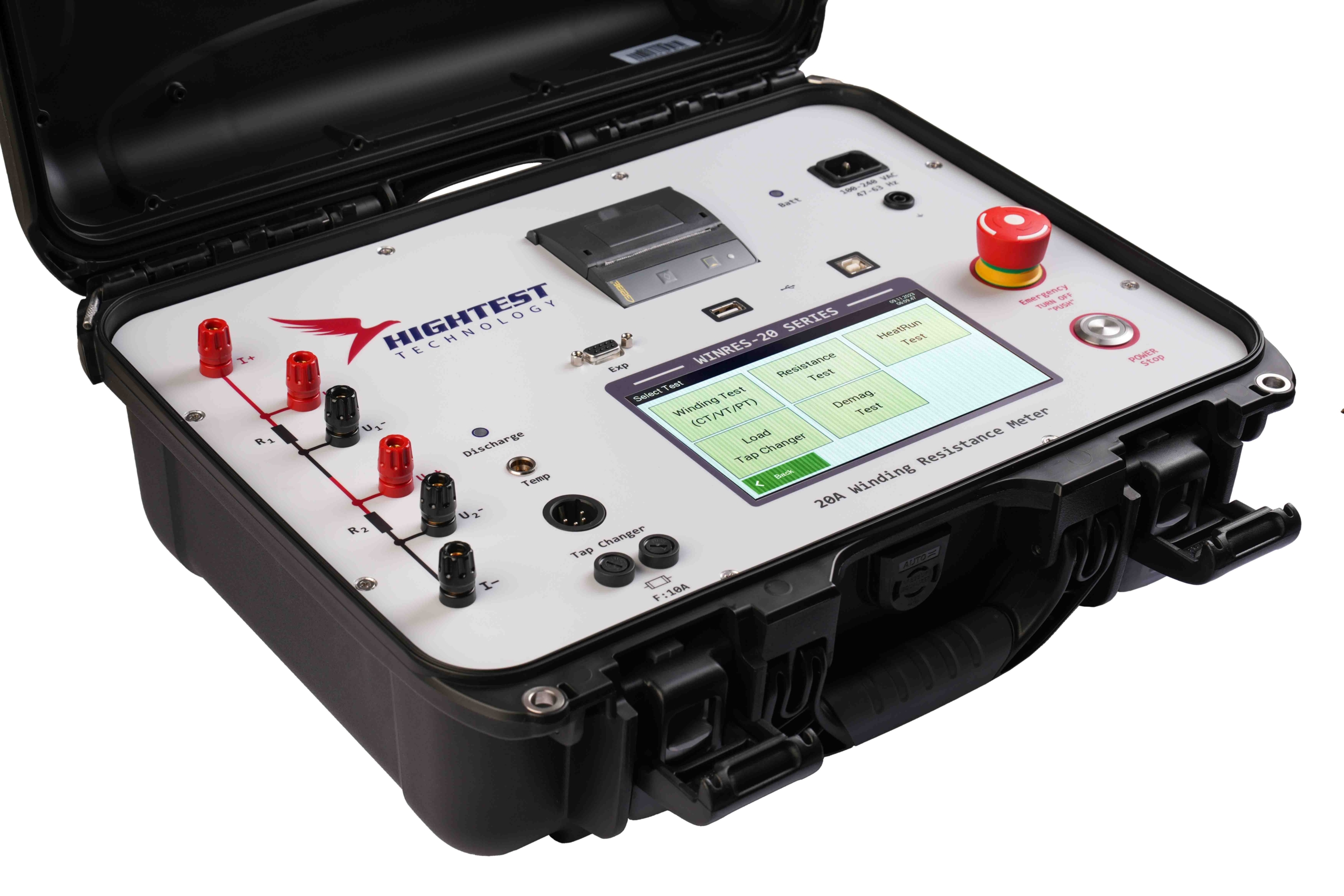

WINRES-20 20A Winding Resistance Meter with built-in Printer
WINRES-20 BLUE 20A Winding Resistance Meter with built-in Bluetooth & Printer
WINRES-20B 20A Winding Resistance Meter with built-in Battery & Printer
WINRES-20B BLUE 20A Winding Resistance Meter with built-in Battery, Bluetooth & Printer

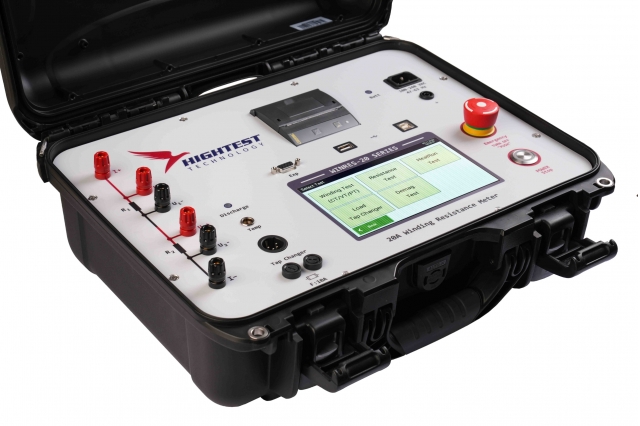

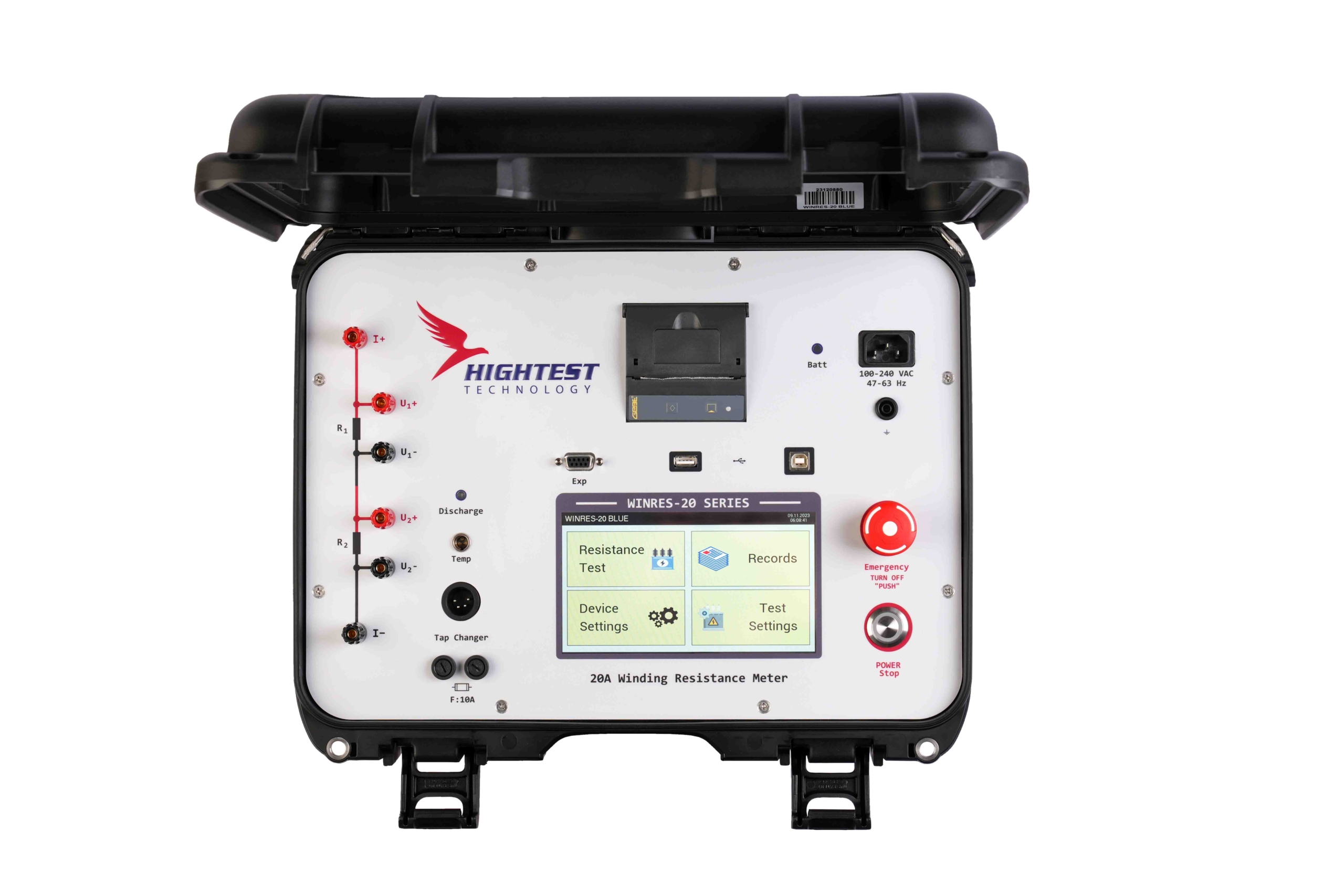

WINRES-20 a fost conceput pentru a măsura rezistenţa înfășurărilor transformatoarelor de curent, tensiune şi putere, precum şi a rezistenţelor shunt. Este capabil să aplice până la 20 de amperi de curent continuu, permiţând instrumentului să măsoare rezistenţa înfășurării unui transformator rapid şi precis.
Instrumentul are, de asemenea, două canale de măsurare care permit măsurarea simultană a rezistenţei a două înfășurări în orice configuraţie, cum ar fi două înfășurări primare sau două secundare sau o înfășurare primară şi una secundară, alegerea depinzând de configuraţia transformatorului/transformatoarelor.
Începând de la 0,1 uOhm, seria de instrumente WINRES-20 poate măsura până la 100.000 Ohm de rezistenţă. Pentru a evita magnetizarea reziduală a miezului sau remanenţa unui transformator, seria de instrumente WINRES-20 va demagnetiza transformatorul după fiecare test. Instrumentul are, de asemenea, o intrare separată pentru detectarea temperaturii, care permite operatorului să corecteze automat variaţia temperaturii. Un senzor opţional este disponibil pentru această intrare. Instrumentul testează rezistenţa pe baza Criteriilor de Decizie Inteligente (IDC), unde dispozitivul analizează rezultatele pentru o perioadă de timp şi, dacă măsurarea este stabilă sub o valoare specificată, dispozitivul decide să OPREASCĂ testul şi să producă rezultate. Prin urmare, operatorul nu trebuie să inspecteze valorile măsurate continuu pe afișaj sau să oprească testul manual (este disponibilă şi funcţionarea manuală). În cazul unei defecţiuni a circuitului de curent, software-ul inteligent al WINRES-20 controlează fluxul de curent pentru a atenua daunele şi a oferi siguranţă suplimentară utilizatorilor. Dispozitivul se descarcă prin canalele sale de tensiune în cazul în care este prezentă o tensiune înaltă în transformatorul testat.
Testul de funcţionare termică/Testul de creștere a temperaturii

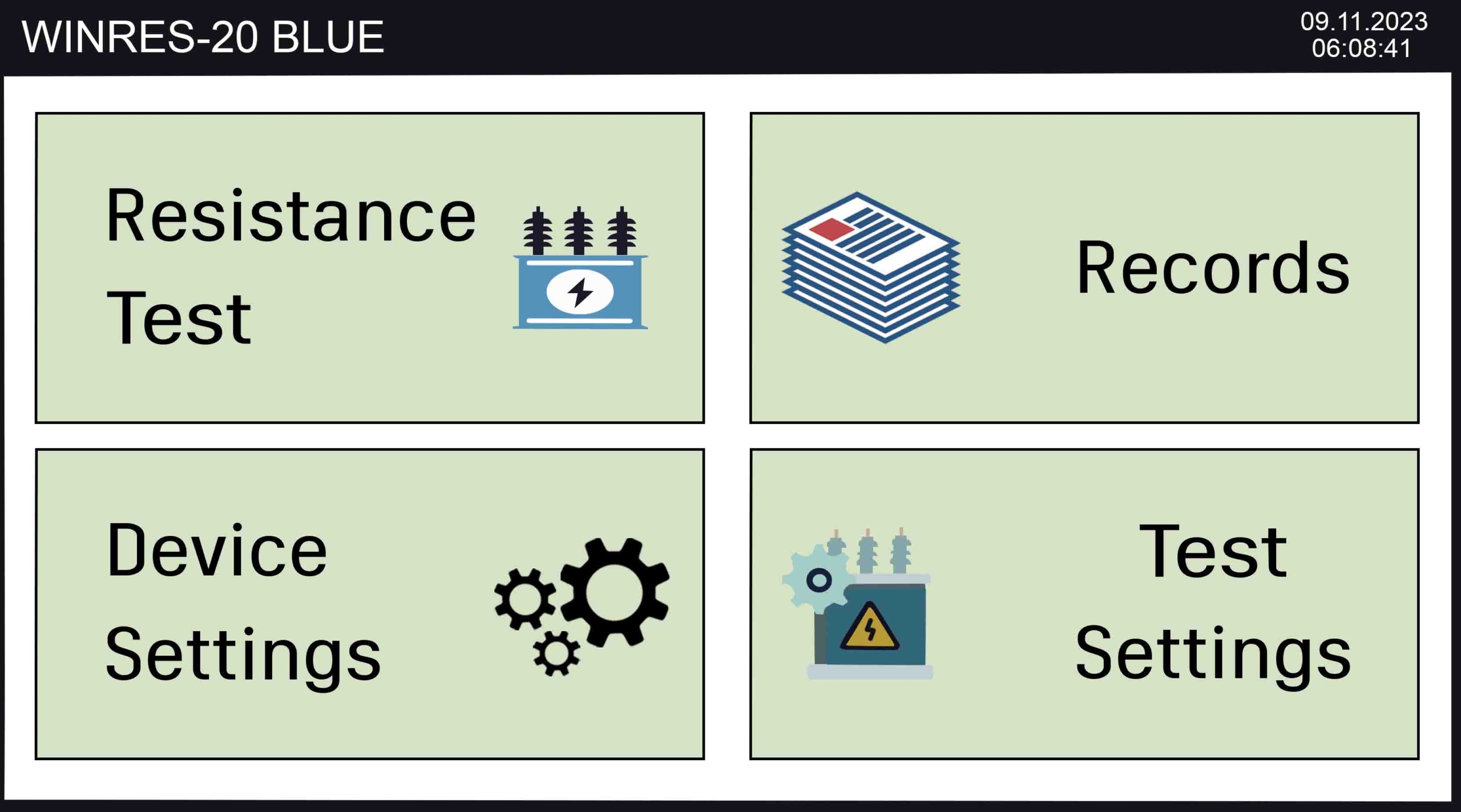

Testul de funcţionare termică sau testul de creștere a temperaturii reproduce condiţiile de sarcină nominală continuă şi creșterea temperaturii care apare în timpul sarcinii. WINRES-20 este capabil să măsoare rezistenţa înfășurărilor transformatoarelor şi rezistenţa la sarcină maximă Ro în timpul testului de funcţionare termică, aplicând până la 20A DC. Un ecran tactil color de 7 inch permite WINRES-20 să afișeze toate rezultatele măsurătorilor pe un singur ecran. Rezultatele testelor pe teren pot fi stocate şi înregistrate în memoria internă a WINRES-20 (până la 100 de înregistrări de teste) sau în multe altele pe o unitate flash USB externă.
Alternativ, operatorul poate alege să utilizeze platforma de gestionare a datelor (software DMP), care permite controlul WINRES-20 prin intermediul unui cablu USB sau al interfeţei Bluetooth opţionale. Această platformă software permite operatorilor să analizeze, să editeze şi să stocheze rezultatele măsurate pe un PC sau laptop. Dacă este necesară o copie fizică imediată a rezultatelor, WINRES-20 permite acest lucru şi prin intermediul unei imprimante încorporate de 2,28 inci. De asemenea, este oferită o opţiune de baterie internă pentru operatorii care consideră că se pot afla în situaţii în care o sursă de alimentare de la reţea nu este întotdeauna disponibilă.
Cu configuraţia sa cu cablu monofazat, utilizatorii pot măsura rezistenţa înfășurărilor transformatoarelor monofazate, precum şi a transformatoarelor trifazate. Pentru transformatoarele trifazate, fiecare fază a trebuit măsurată separat, deoarece WINRES are o configuraţie cu cablu monofazat.
CARACTERISTICI
Măsurare rezistenţă pe 2 canale
Măsurători de la 0,1 uOhmla 100.000 Ohm
Ieşire curent reglabilă de la 0,001 A la 20 A CC
Precizie ridicată (0,1%)
Tensiune de testare 50 V
Funcţie de demagnetizare
Control comutator de prize la sarcină (OLTC)
Test de funcţionare la încălzire

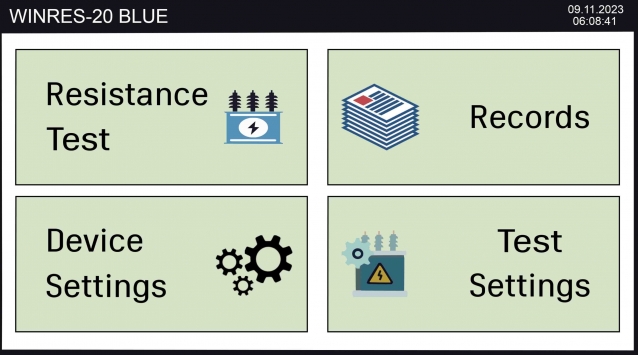

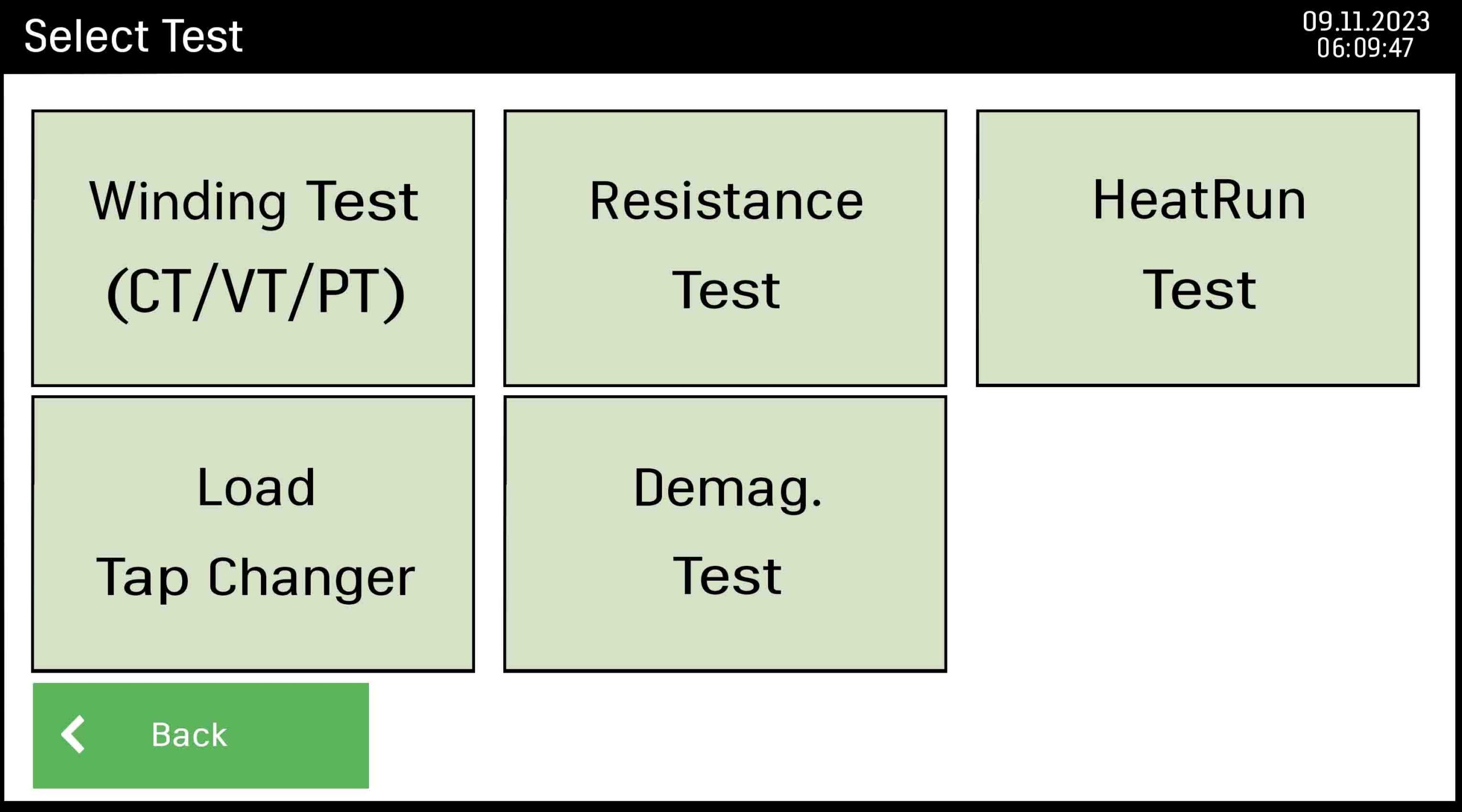

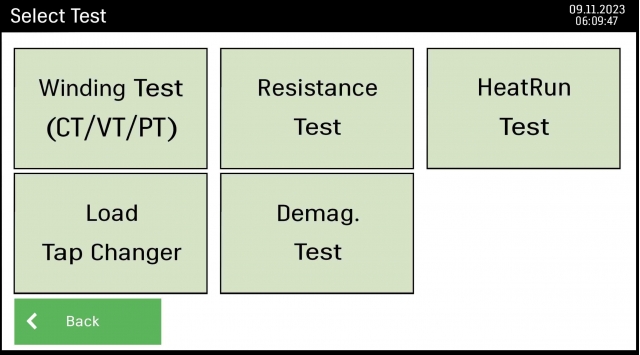

Ecran tactil TFT de 7 inch
Imprimantă încorporată (2,28 inch)
Opţiuni baterie şi Bluetooth
Control/analiză PC prin cablu USB şi software DMP
SPECIFICAȚII TEHNICE
Parametri de măsurare Rezistenţă pe 2 canale (Măsurare rezistenţă monofazată şi trifazată cu configuraţie cu cablu monofazat)
Tensiune de testare 50 V
Ieşire curent De la 0,001 A la 20 A CC (selectabilă de utilizator)
Demagnetizare Da
Alimentare 100-240V AC, 47/63 Hz
Baterie încorporată opţională la modelele: WINRES-20B, WINRES-20B BLUE. Tip 14,4 V / 6,9 Ah
Memorie Până la 100 de înregistrări (inclusiv până la 25 de rezultate prin atingere), Stocare nelimitată folosind un USB
Imprimantă Imprimantă încorporată de 2,28 inch
Comunicare USB 2.0/1.1 Standard-A, USB 2.0/1.1 Standard-B, Bluetooth (Modele: WINRES-20 BLUE şi WINRES-20B BLUE)
Software PC Software DMP
Afișaj Afișaj tactil color de 7 inch
Dimensiuni (424 mm x 340 mm x 173 mm)
Greutate 7 kg (modele cu baterie)
Temperatură Funcţionare: -10 °C până la + 60 °C; Depozitare: -30 °C până la + 70 °C
Umiditate 95% RH Fără condens
Clasă de protecţie IP67 (capacul carcasei închis)
Inclus în pachet Alimentare Cablu, cablu de împământare, set cabluri de curent 1x 5 m, set cabluri de tensiune 2 x 5 m, cablu USB, set cabluri comutator de prize, cablu de conectare, hârtie de imprimantă (x2), unitate flash USB, manual de instrucţiuni (copie electronică), software DMP, geantă pentru cablu
Opţiuni: geantă rigidă de transport, baterie, Bluetooth (instalare din fabrică), senzor de temperatură, Seturi de cabluri de 10 m lungime pentru canale de curent şi tensiune
Prezentare video HIGHTEST WINRES-20

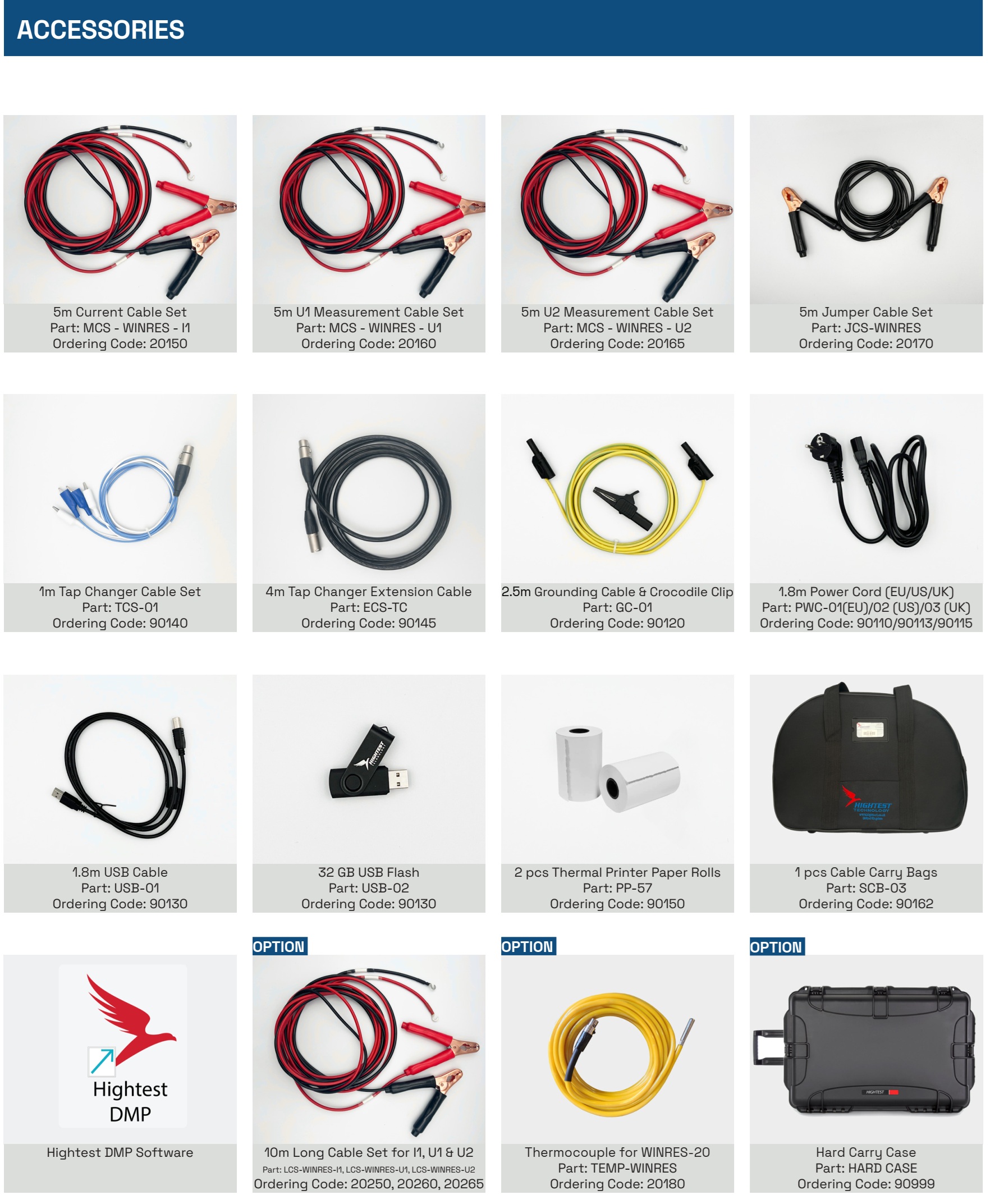

Accesorii standard

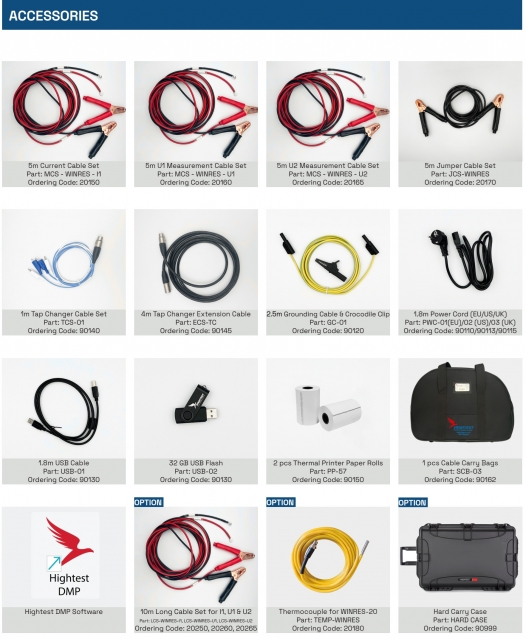

ACCESORII
Set cablu de curent 5 m
Piesă: MCS - WINRES - I1
Cod de comandă: 20150
Set cablu de măsurare U1 5 m
Piesă: MCS - WINRES - U1
Cod de comandă: 20160
Set cablu de măsurare U2 5 m
Piesă: MCS - WINRES - U2
Cod de comandă: 20165
Set cablu comutator de prize 1 m
Piesă: TCS-01
Cod de comandă: 90140
Cablu prelungitor comutator de prize 4 m
Piesă: ECS-TC
Cod de comandă: 90145
Set cablu de conectare 5 m
Piesă: JCS-WINRES
Cod de comandă: 20170
2 buc. Role de hârtie pentru imprimantă termică
Piesă: PP-57
Cod de comandă: 90150
Cablu USB 1,8 m
Piesă: USB-01
Cod de comandă: 90130
1 buc. Genţi de transport cablu
Piesă: SCB-03
Cod de comandă: 90162
Memorie flash USB de 32 GB
Piesă: USB-02
Cod de comandă: 90130
Cablu de alimentare de 1,8 m (UE/SUA/UK)
Piesă: PWC-01(UE)/02 (SUA)/03 (UK)
Cod de comandă: 90110/90113/90115
Cablu de împământare de 2,5 m şi clemă tip crocodil

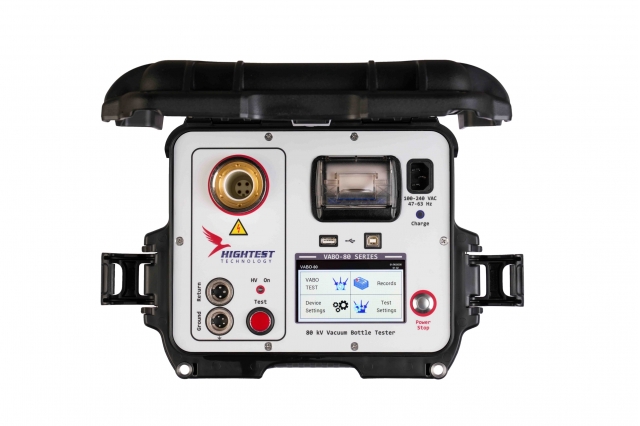

• Testarea întrerupătorului de circuit cu sticlă în vid
• Test de integritate a mănuşilor de protecţie electrică
• Testare automată
• 10 kV până la 80 kV CC cu tensiuni în trepte de 1 kV
• Precizie ridicată (1,5%)
• Valoare presetată a curentului de scurgere de 100 μA, 200 μA şi 300 μA
• Imprimantă încorporată de 25 de inci
• Memorie internă (stocare până la 200 de înregistrări)
• Măsurarea raportului de transformare (măsurare monofazată şi trifazată)
• Intervale de măsurare a raportului de la 0,8 la 50.000
• Precizie ridicată (0,08%)
• Tensiuni de testare 1V, 4V, 10V, 40V, 100V şi 250V AC
• Timp de contact (O, C, O-C, C-O şi O-C-O)
• Teste de mișcare (viteză traductor, cursă, vibraţie)
• 3 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,28”
• Ecran tactil color TFT de 7”
• Măsurarea raportului de transformare (măsurare monofazată şi trifazată)
• Intervale de măsurare a raportului de la 0,8 la 33.000
• Precizie ridicată (0,08%)
• Tensiuni de testare AC 1V, 4V, 10V, 40 V şi 100 V
• Timp de contact (O, C, O-C, C-O şi O-C-O)
• 6 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,25”
• Ecran tactil color TFT de 4,3”

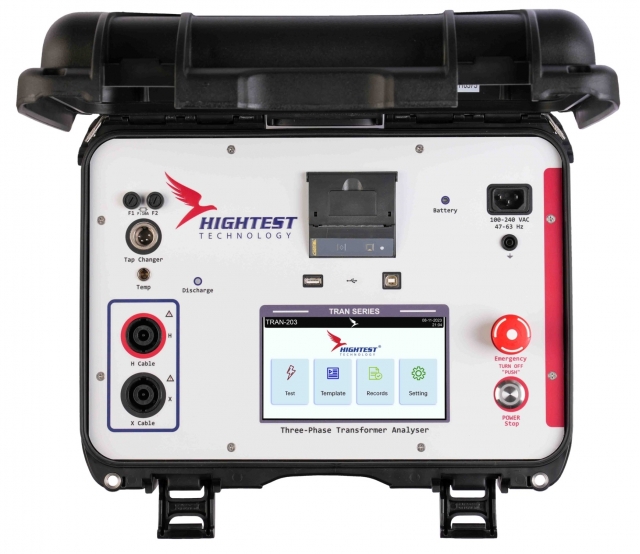

• Măsurarea raportului de transformare (monofazat şi trifazat)
• Măsurarea rezistenţei înfășurărilor (monofazat şi trifazat)
• Test de funcţionare la încălzire/Test de creștere a temperaturii
• Test de echilibru magnetic
• Ecran tactil color TFT de 7 inch

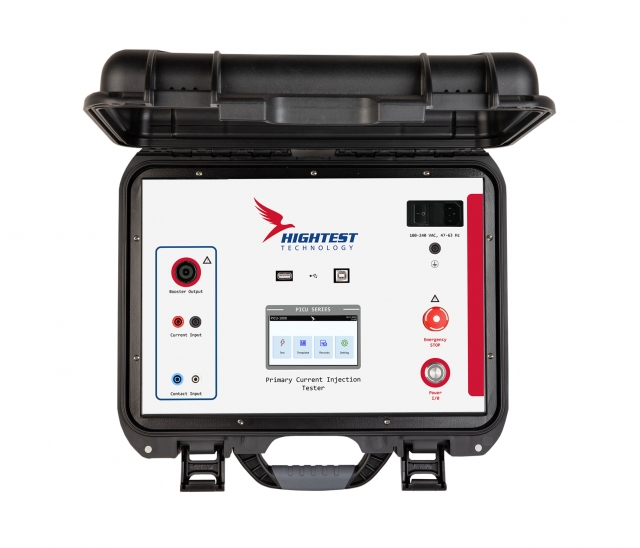

• Capacitate de curent ridicat - Ieşire continuă de până la 1000A pentru aplicaţii de injecţie primară
