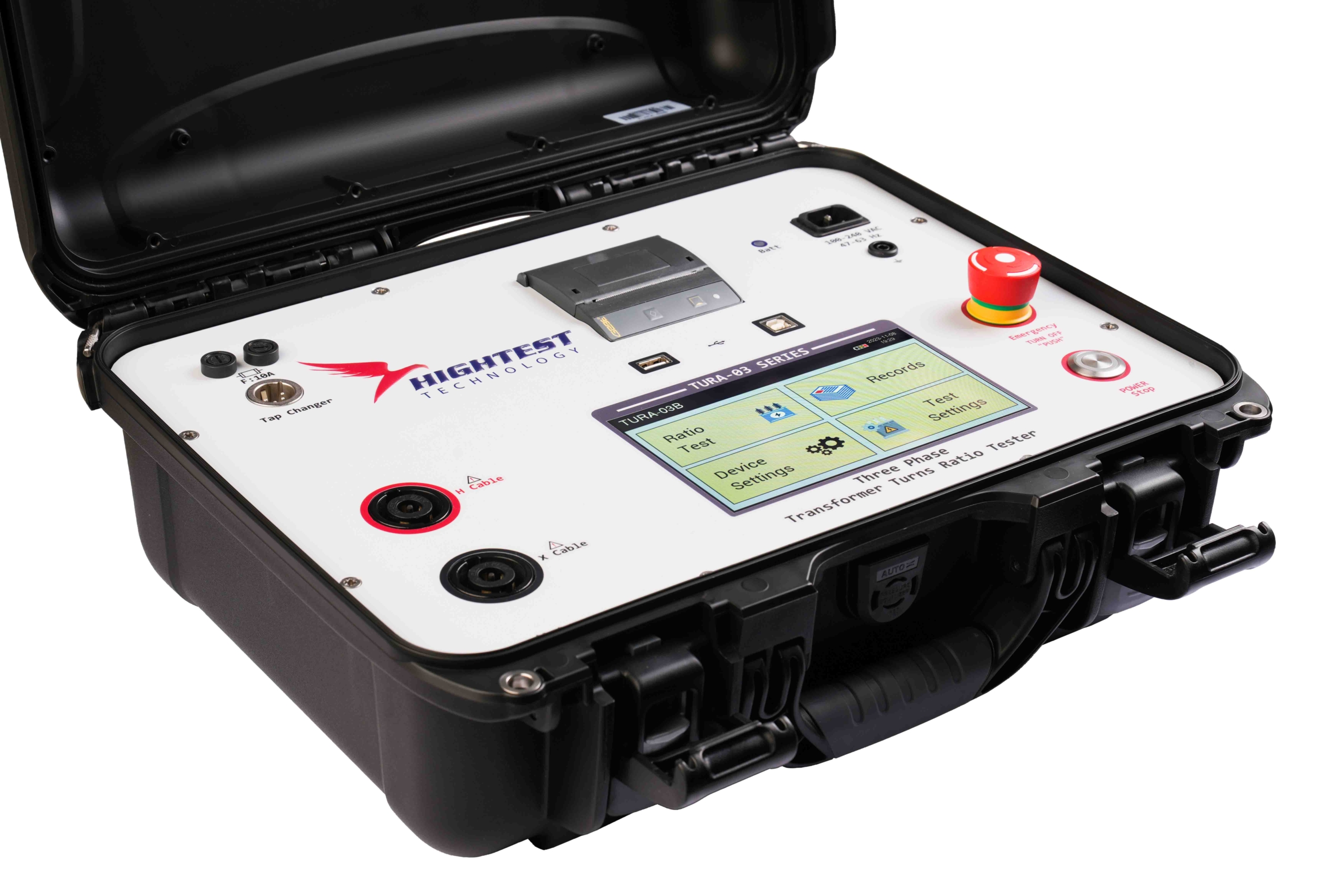

TURA-03 250V 3-Phase Transformer Turns Ratio Tester with built-in Printer
TURA-03 BLUE 250V 3-Phase Transformer Turns Ratio Tester with built-in Bluetooth & Printer
TURA-03B 250V 3-Phase Transformer Turns Ratio Tester with built-in Battery & Printer
TURA-03B BLUE 250V 3-Phase Transformer Turns Ratio Tester with built-in Battery, Bluetooth & Printer

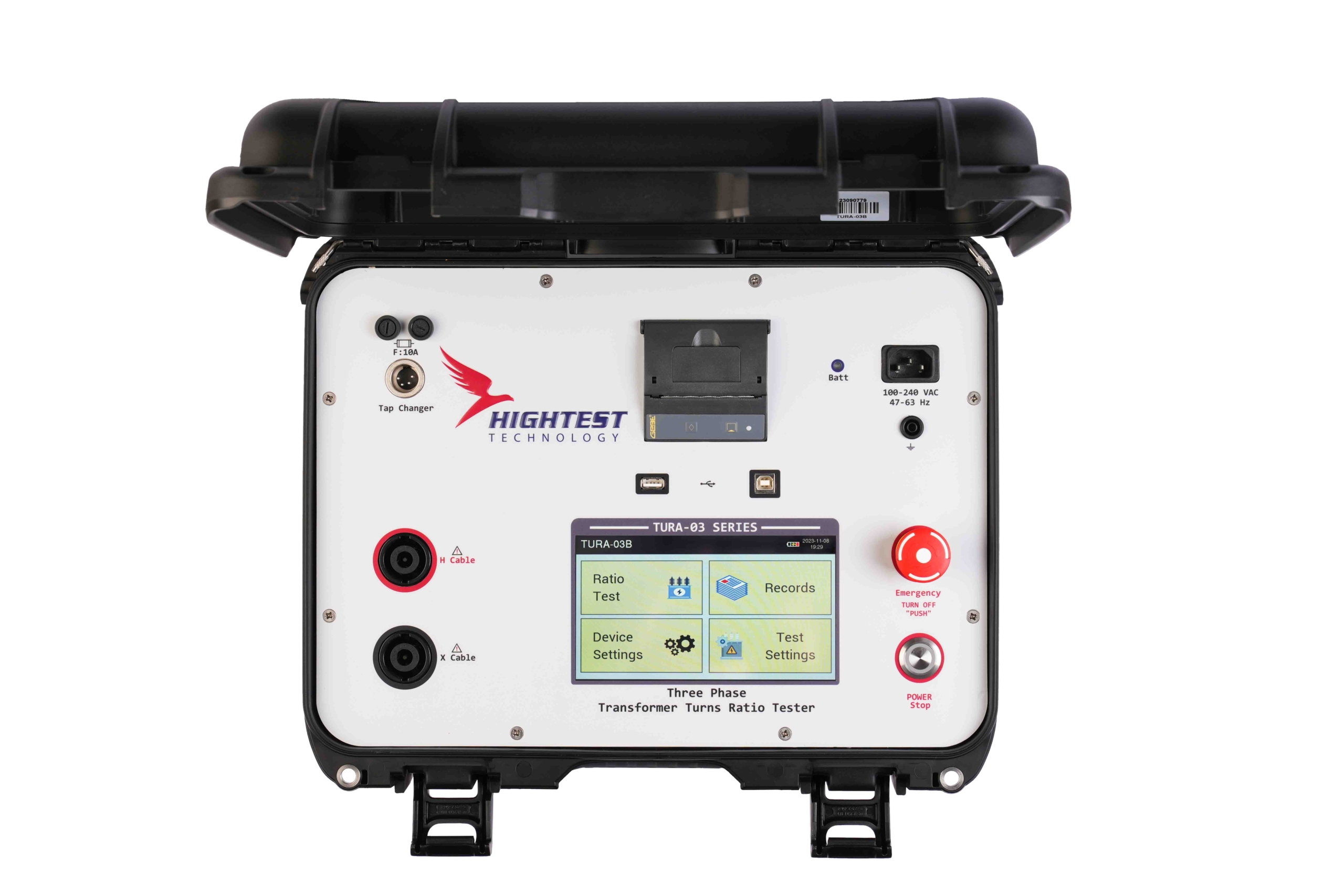

TESTER DE RAPPORT DE TURNARE SERIA TURA-03 250V 3ph
TURA-03 este conceput pentru a măsura cu precizie raportul de transformare al transformatoarelor monofazate şi trifazate. TURA-03 efectuează măsurători rapide şi precise ale raportului de transformare la transformatoarele de curent, potenţial şi putere prin intermediul interfeţei sale ușor de utilizat.
Cu o precizie de vârf pe piaţă, TURA-03 are o capacitate foarte largă de măsurare a raportului, cu o precizie de 0,08%. TURA-03 este capabil să măsoare curentul de excitaţie al miezului, unghiul de fază, polaritatea, eroarea de raport şi echilibrul magnetic. TURA-03 poate detecta automat grupurile vectoriale. Instrumentul conţine, de asemenea, o listă utilă de diagrame de conectare pentru diferitele configuraţii ale transformatoarelor. Operatorul selectează pur şi simplu pe cea pe care dorește să o afișeze. Prin urmare, nu este nevoie de un manual sau diagrame suplimentare pentru a înţelege conexiunile prin cablu pentru fiecare grup vectorial. Selectarea grupului vectorial corect este suficientă, iar dispozitivul arată cum se conectează cablurile la transformator.
Instrumentul are o gamă largă de funcţionare pentru utilizare pe echipamente precum transformatoare de curent cu valoare de excitaţie mare şi transformatoare de putere de înaltă tensiune în substaţii. Instrumentul poate genera tensiuni de testare AC de 1V, 4V, 10V, 40V, 100V şi 250V.
Un ecran tactil TFT de 7 inci permite TURA-03 să afișeze toate rezultatele măsurătorilor pe un singur ecran. Funcţiile USB, Bluetooth (opţional) şi memorie Flash permit TURA-03 să controleze, să înregistreze şi să stocheze rezultatele măsurătorilor (până la 100 de înregistrări de testare). Folosind platforma de gestionare a datelor HighTest sau alias (software-ul DMP), utilizatorii pot controla TURA-03 şi pot analiza rezultatele măsurate şi înregistrările. Dacă este necesară o copie fizică imediată a rezultatelor, TURA-03 permite acest lucru şi prin intermediul unei imprimante încorporate de 2,28 inci.
Capacitatea multilingvă şi meniurile ușor de utilizat facilitează controlul instrumentului TURA-03, chiar şi de către personalul mai puţin calificat. TURA-03 poate controla şi comutatorul de prize (adică ridicarea şi coborârea) prin ieşirile comutatorului. TURA-03 este un dispozitiv ușor, compact şi robust, cu o clasă de protecţie IP67 (carcasă închisă). Pe lângă testele de raport, TURA-03 poate fi utilizat şi pentru a efectua teste de echilibru magnetic.
CARACTERISTICI ALE DISPOZITIVULUI
Măsurarea raportului monofazat şi trifazat
Cu configuraţia trifazată a cablului TURA-03, utilizatorii pot măsura raportul de transformare atât al transformatoarelor trifazate, cât şi al celor monofazate.

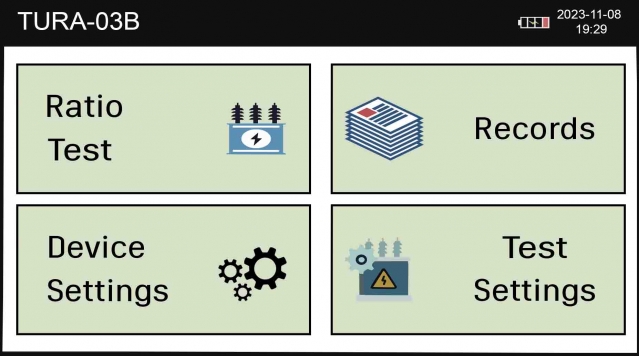

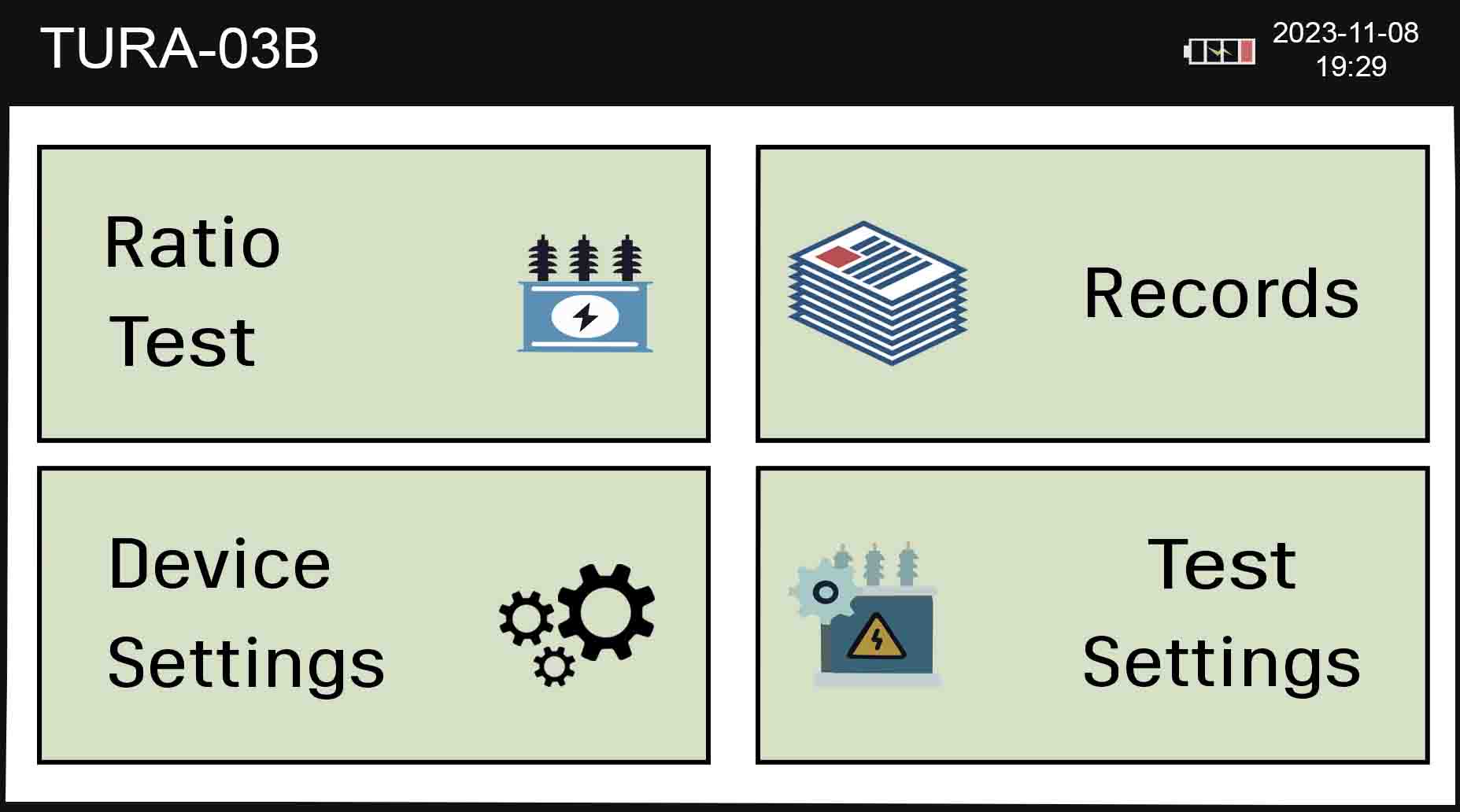

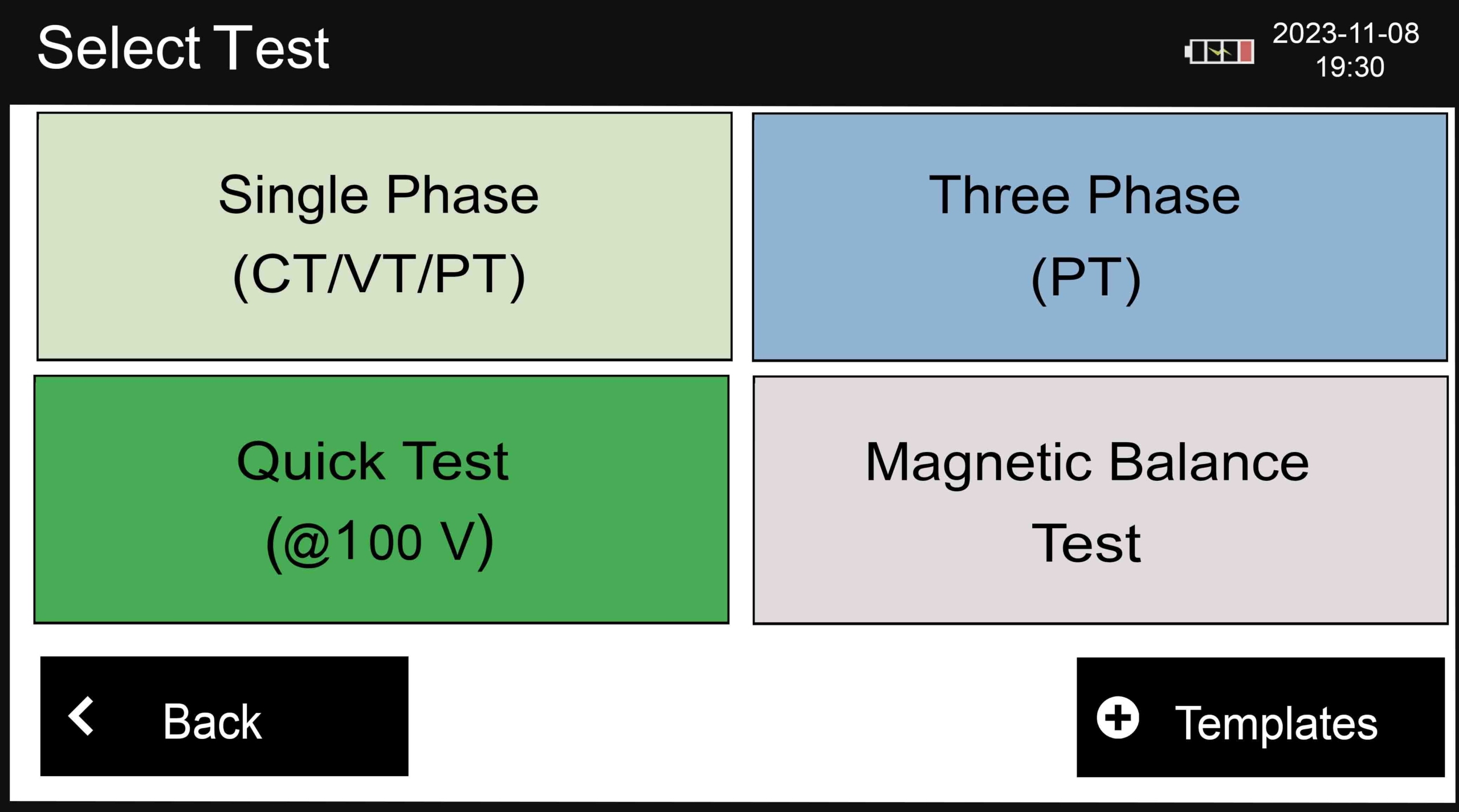

Ecran tactil color TFT de 7 inch
TURA-03 este încorporat cu un ecran tactil color TFT de 7 inch, vizibil atât în lumina puternică a soarelui, cât şi în medii slab iluminate.
TURA-03 vine cu o baterie inteligentă Li-Ion de 14,4 V, care vă permite să efectuaţi teste pe teren. TURA-03 funcţionează atât cu alimentarea de la reţea, cât şi consumând energie de la baterie.
Imprimantă termică încorporată de 2,28 inci
Imprimanta termică încorporată a modelului TURA-03 vă permite să imprimaţi rezultatele imediat în timpul testului pe teren.
CARACTERISTICI
Măsurarea raportului de transformare (măsurare monofazată şi trifazată)
Intervale de măsurare a raportului de la 0,8 la 50.000
Precizie ridicată (0,08%)
Tensiuni de testare 1V, 4V, 10V, 40V, 100V şi 250V AC
Măsurarea erorii de raport, curent de excitaţie, unghi de fază,
Măsurarea polarităţii, echilibrare magnetică
Imprimantă încorporată
Detectare automată a grupului vectorial
Memorie internă, unitate flash USB
Control PC prin cablu USB
Control şi comunicare Bluetooth opţional
Ecran tactil color de 7 inch
SPECIFICAȚII TEHNICE
Parametri de măsurare Măsurarea raportului de transformare, curent de excitaţie, unghi de fază, polaritate, eroare de raport (%), echilibrare magnetică, detectare grup vectorial
Moduri de măsurare a raportului Mod CT, mod PT, transformator de putere (monofazat şi trifazat)
Metodă de măsurare ANSI/IEEE C57.12
Tensiuni de testare Mod CT: 1 V şi 4 V ; Mod PT: 1, 4, 10, 40, 100 şi 250 V
Interval raport 0,8 - 50.000
Mod precizie Precizie raport
Mod CT (1V - 4 V) 0,8-399 0,08 %
400-4000 0,1 %
Mod PT (10 V - 250 V) 0,8-5000 0,08 %
5001-12000 0,15 %
12001-50000 0,5 %
Măsurare unghi de fază 0-360 grade, ±0,2 grade
Curent de excitaţie 0 până la 2 A
Precizie curent de excitaţie ±0,1 mA
Alimentare 100-240 V, 47/63 Hz
Baterie Da, 14,4 V / 3,45 Ah, opţională pe modele: TURA-03B, TURA-03B ALBASTRU. Memorie Până la 102 înregistrări (include până la 25 de rezultate prin atingere), Stocare nelimitată folosind un USB extern
Imprimantă Imprimantă încorporată de 2,28 inch
Comunicare USB 2.0/1.1 Standard-A, USB 2.0/1.1 Standard-B, Bluetooth (Modele: TURA-03 BLUE şi TURA-03B BLUE)
Software PC Software DMP
Afișaj Afișaj tactil color de 7 inch
Dimensiuni (424 mm x 340 mm x 173 mm)
Greutate 7,1 kg (modele cu baterie)
Temperatură de funcţionare -10 °C până la +60 °C
Temperatură de depozitare -30 °C până la +70 °C
Umiditate 95% RH Fără condens
Clasă de protecţie IP67 (capacul carcasei închis)

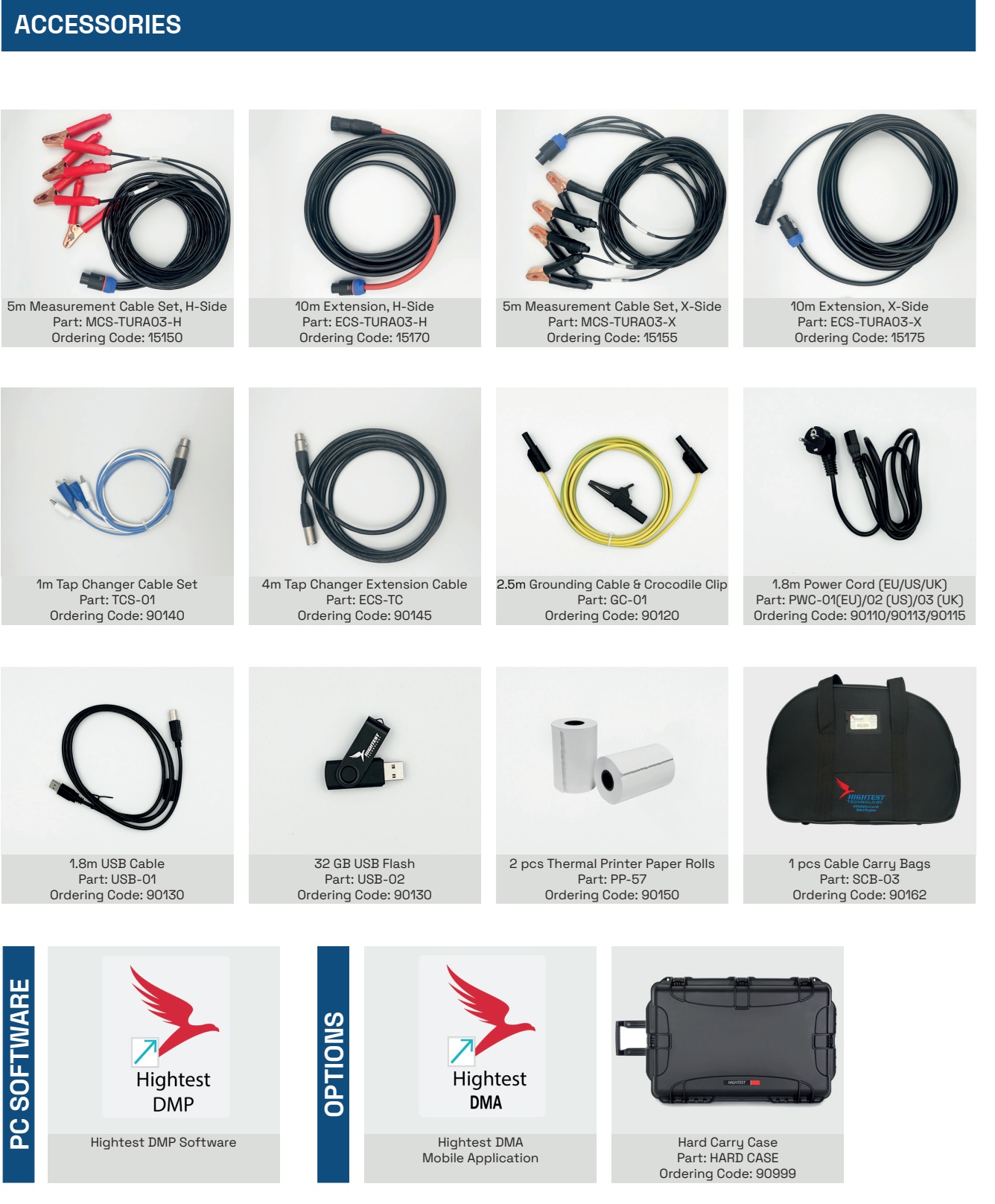

Inclus în pachet Cablu de alimentare, cablu de împământare, set cablu de testare standard de 5 m, extensie de 10 m Set cabluri, Set cabluri comutator de prize, Cablu USB, Hârtie imprimantă (x2), Unitate flash USB, Manual de instrucţiuni (copie electronică), Software DMP, Geantă cablu
Opţiuni: Geantă rigidă de transport, Bluetooth (opţiune de instalare din fabrică), Baterie (opţiune de instalare din fabrică)
Specificaţiile sunt valabile la/sub 25 °C. *Conţinutul poate fi modificat fără a fi necesară confirmarea.
• Măsurarea raportului de transformare (măsurare monofazată şi trifazată)
• Intervale de măsurare a raportului de la 0,8 la 50.000
• Precizie ridicată (0,08%)
• Tensiuni de testare 1V, 4V, 10V, 40V, 100V şi 250V AC

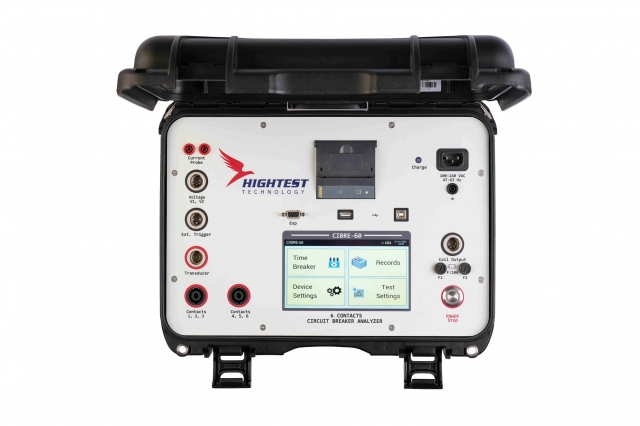

• Canale de temporizare a contactului 6 canale de temporizare a contactului; Precizie: 0,01 ms
• Canal de temporizare CT 1 canal de temporizare CT, 500 mA, Precizie: +-0,5 ms
• Canale traductor digital 3 canale traductor digital; Precizie: 0,02
• Canal de tensiune V1 20 Vrms
• Canal de tensiune V2 30 Vcc
• Canal de declanșare intern 2 A
• Canal de declanșare extern 24 Vcc
• Afișaj Ecran tactil color de 4,3 inci
• Timp de contact (O, C, O-C, C-O şi O-C-O)
• Teste de mișcare (viteză traductor, cursă, vibraţie)
• 6 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Ecran tactil color TFT de 7

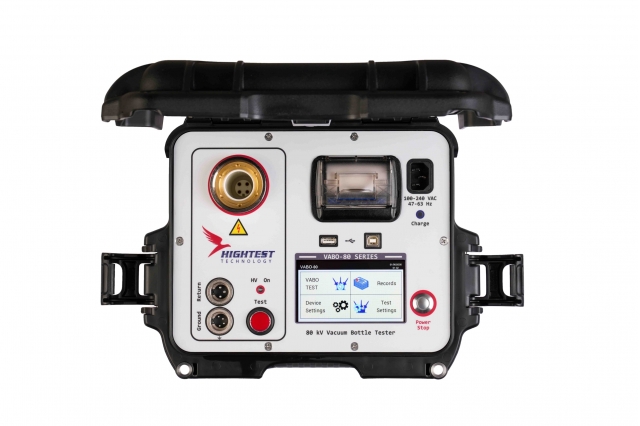

• Testarea întrerupătorului de circuit cu sticlă în vid
• Test de integritate a mănuşilor de protecţie electrică
• Testare automată
• 10 kV până la 80 kV CC cu tensiuni în trepte de 1 kV
• Precizie ridicată (1,5%)
• Valoare presetată a curentului de scurgere de 100 μA, 200 μA şi 300 μA
• Imprimantă încorporată de 25 de inci
• Memorie internă (stocare până la 200 de înregistrări)
• Măsurarea rezistenţei de contact
• Curent reglabil: 1 A până la 200 A
• Interval de măsurare de la 0,1 µOhm până la 5 Ohm
• Precizie tipică 0,1%
• Măsurarea rezistenţei statice
• Măsurarea rezistenţei dinamice
• Mod de testare dublă a împământării
• Dispozitiv de testare multifuncţional
• Teste de temporizare a releelor
• Teste de raport de transformare
• Teste de rezistenţă de contact

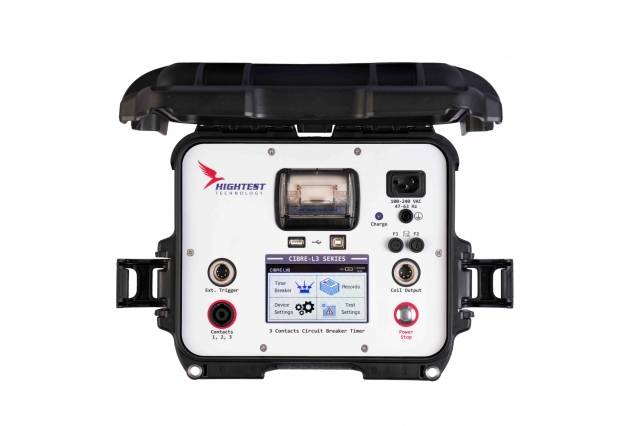

• Teste de temporizare a întrerupătorului de circuit 3f
• Timp de contact (O, C, O-C, C-O şi O-C-O)
• Teste de mișcare (viteză traductor, cursă, vibraţie)
• 3 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,28”
• Ecran tactil color TFT de 7”
• Timp de contact (O, C, O-C, C-O şi O-C-O)
• 3 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,25”
• Ecran tactil color TFT de 4,3”

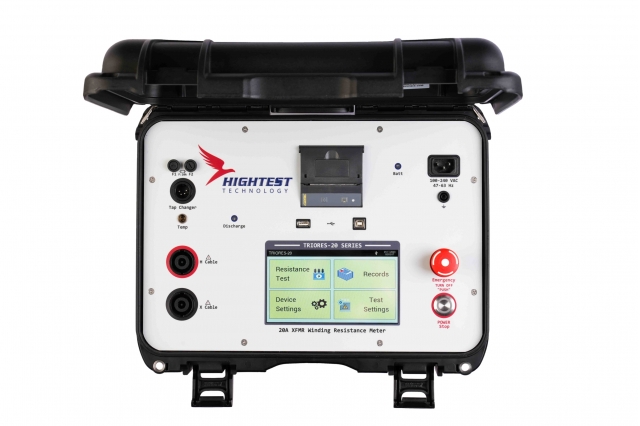

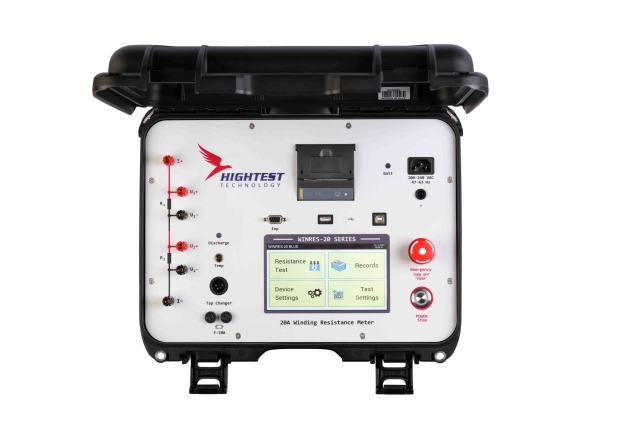

• Măsurare complet automată a rezistenţei trifazate şi monofazate cu configuraţie cu cablu trifazat
