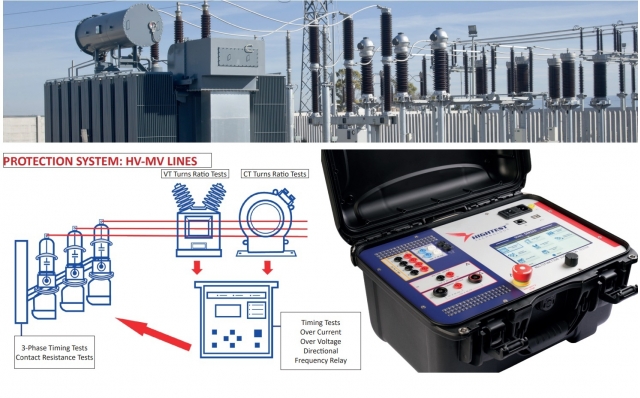

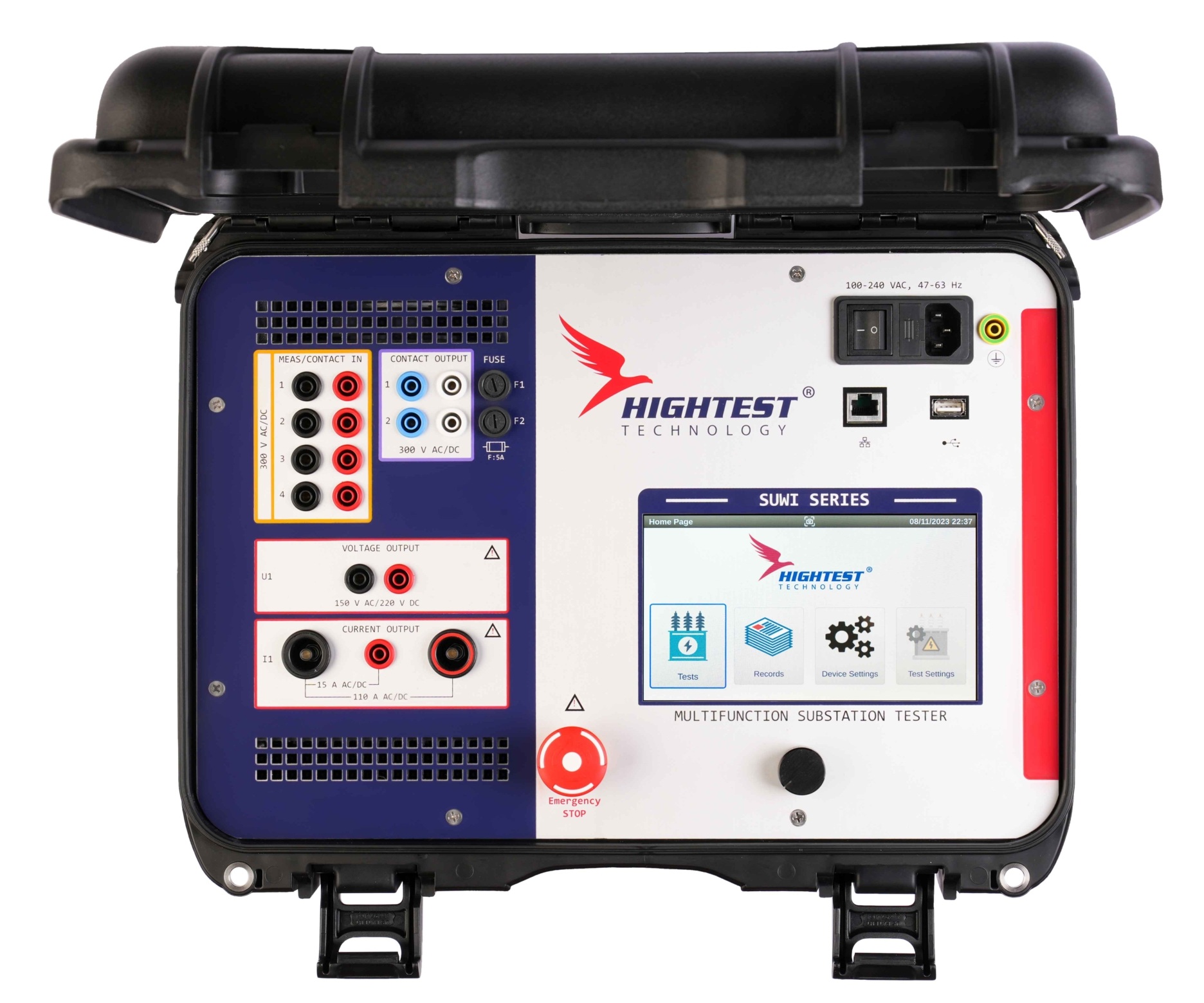

Seria SUWI-120 se prezintă ca un instrument de testare versatil, meticulos conceput pentru a evalua performanţa aparatelor de putere şi control din cadrul staţiilor de transformare. Acesta cuprinde o serie de teste esenţiale, inclusiv evaluarea precisă a temporizării releelor, determinarea raportului de transformare al unui transformator, examinarea rezistenţei de contact şi a temporizării întrerupătorului de circuit, precum şi examinarea MCB-urilor, printre alte funcţii critice. Acest dispozitiv complet de testare a staţiilor de transformare şi-a câștigat numele SUWI, datorită încrederii noastre în abilităţile sale de expert în substaţii.

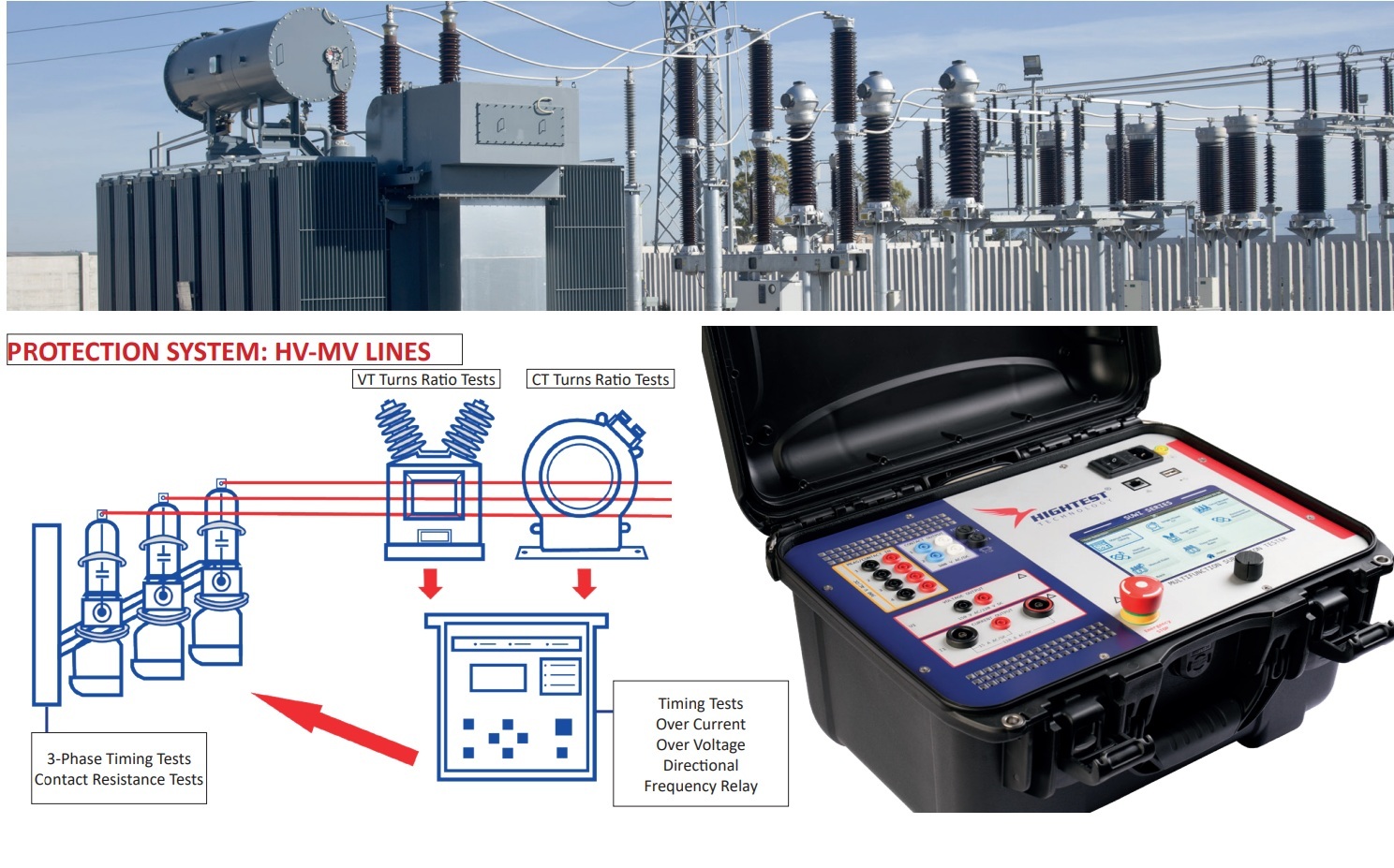

MĂSURAREA TEMPORIZĂRII RELEELOR

Instrumentul SUWI poate testa automat releele de supracurent, supratensiune, supracurent direcţional şi releele de control al frecvenţei. SUWI are un curent de ieşire reglabil de până la 110A AC / 120A DC şi o tensiune de ieşire reglabilă la 150V AC / 220V DC. Are patru module de intrare universale.

MĂSURAREA RAPORTULUI DE TRANSFORMARE

Utilizând elemente ale testelor de performanţă specificate în standardul ANSI/IEEE C57.12.90, instrumentul efectuează măsurători ale raportului de transformare cu o precizie de 0,08% pe un interval de raport de la 0,8 la 10.000. SUWI măsoară, de asemenea, unghiul de fază şi polaritatea şi poate genera tensiuni de testare de 1V, 4V, 10V, 40V şi 100V AC pentru a facilita măsurarea raportului de transformare pentru transformatoarele de curent, tensiune şi putere.

MĂSURAREA REZISTENȚEI DE CONTACT / REZISTENȚEI SCĂZUTE

SUWI are un curent continuu de ieşire reglabil de până la 120 amperi, care facilitează măsurarea rezistenţei de contact a unui întrerupător de circuit, a unui șunt sau a unui separator. SUWI-120 poate măsura rezistenţă de până la 5 Ohm, cu o rezoluţie de 0,01 uOhm.

TEMPORIZAREA ÎNTRERUPĂTORULUI DE CIRCUIT

Teste de temporizare a contactului sunt efectuate pentru a determina performanţa contactului unui întrerupător în raport cu specificaţiile fabricate. Temporizarea pentru funcţionarea unui întrerupător, cum ar fi DESCHIDERE, ÎNCHIDERE, DESCHIDERE-ÎNCHIDERE, ÎNCHIDERE-DESCHIDERE şi DESCHIDERE-ÎNCHIDERE-DESCHIDERE, este măsurată simultan pentru toate cele trei faze. SUWI poate efectua cicluri de testare a temporizării întrerupătorului de circuit trifazat, așa cum este descris mai sus, împreună cu măsurători ale curentului bobinei utilizând intrări de declanșare interne şi externe.

SPECIFICAȚII TEHNICE

Parametri de măsurare Teste de temporizare a releelor relee de supracurent, relee de supratensiune, relee direcţionale de supracurent, relee de control al frecvenţei);

Măsurarea raportului de transformare, unghiul de fază, polaritatea, eroarea raportului (%);

Teste de rezistenţă de contact/rezistenţă scăzută (rezistenţa de contact a întrerupătorului şi rezistenţa de șunt)

Test de temporizare a întrerupătorului (teste de temporizare a întrerupătorului trifazat; temporizări la deschidere, închidere, deschidere-închidere, închidere-deschidere, deschidere-închidere-deschidere, măsurarea curentului bobinei, operaţiuni de declanșare interne şi externe)

CARACTERISTICI DE MĂSURARE A TEMPORIZĂRII RELEULUI DE PROTECȚIE

Ieşiri de curent Până la 110 A AC (magnitudine şi frecvenţă reglabile)

Până la 120 A DC

Ieşiri de tensiune 150 V AC (magnitudine şi frecvenţă reglabile)

220 V DC

Module de intrare universale Modul de intrare cu 4 intrări; Binar umed/uscat

Măsurare tensiune Până la 300 V AC/DC

CARACTERISTICI DE MĂSURARE A RAPORTULUI DE TRANSFORMARE

Moduri de măsurare a raportului Mod CT

Mod PT (monofazat şi trifazat)

Tensiuni de testare Mod CT: 1 V şi 4 V; Mod PT: 1, 4, 10, 40 şi 100 V

Interval raport 0,8 - 10.000

FUNCȚII DE MĂSURARE A REZISTENȚEI DE CONTACT/REZISTENȚĂ SCĂZUTĂ

Moduri de măsurare Măsurarea rezistenţei statice

Mod de testare automată Da

Curent de testare Până la 120 A CC

Interval de măsurare Până la 5 Ohm

FUNCȚII DE MĂSURARE A TEMPORIZĂRII ÎNTRERUPĂTORULUI DE CIRCUIT

Parametri de măsurare Temporizare contact (O, C, O-C, C-O şi O-C-O); Măsurarea curentului bobinei, operaţiuni de declanșare internă şi externă

Ferestre de temporizare 1s, 10s, 20s

Precizie de temporizare 0,05% citire ± 0,1 ms

Detecţie contact Da

Tensiune de intrare declanșator 24 - 300 V CC sau vârf CA

Capacitate de iniţiere întrerupător 20 A, 300 V CC sau vârf CA

Interval de citire curent de iniţiere 0 -20A CC, 5 kHz

CARACTERISTICI GENERALE

Alimentare 100-240 V, 47/63 Hz,

Memorie internă Da

Comunicare USB 2.0/1.1 Standard-B, Ethernet

Software PC Software DMP

Afișaj Afișaj tactil IPS de 7 inch, 1024*600 pixeli

Dimensiuni (429 x 328 x 236) mm

Greutate 10,70 kg

Temperatură de funcţionare: -10 °C până la +60 °C; Depozitare: -30 °C până la +70 °C

Umiditate 95% RH Fără condens

Clasă de protecţie IP67 (capacul carcasei închis)

Accesorii standard

Inclus în pachet: 5 cabluri de intrare de 5 m (roșu), 5 cabluri de intrare de 5 m (negru), 2 cabluri de contact de 3 m (alb), 2 cabluri de contact de 3 m (albastru), 1 cablu de curent de 2,5 m (roșu), 1 cablu de curent de 2,5 m (negru), cablu de alimentare, cablu de împământare, cablu USB, cablu Ethernet, unitate flash USB, manual de instrucţiuni (copie electronică), software DMP, geantă pentru cabluri

Optiuni recomandate

Set de cabluri de măsurare opţional de 5 m pentru TURA-01, adaptor set cabluri TURA01, adaptor set cabluri CIBREL3, set cabluri de contact de 6 m pentru contactele 1, 2 şi 3

Alte produse HIGHTEST

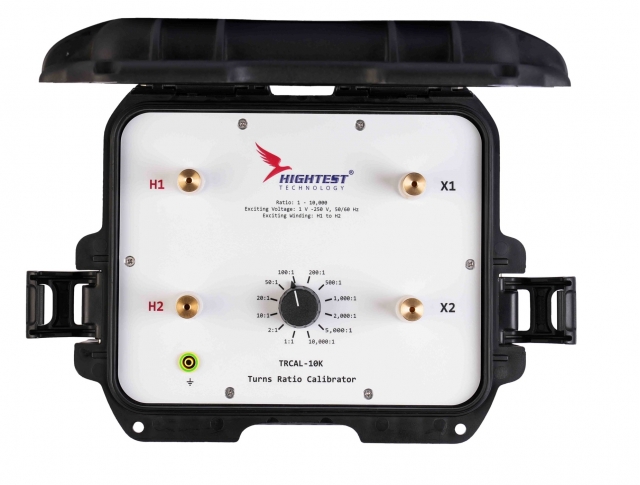

CALIBRATOR RAPORT TRANSFORMARE LA TRANSFORMATOARE HIGHTEST TRCAL-10K

• Interval raport de la 1 la 10.000 (1:1, 2:1, 5:1, 10:1, 50:1, 100:1, 200:1, 500:1, 1.000:1, 2.000:1, 5.000:1, 10.000:1)
• Interval tensiune de excitaţie 1 V - 250 V
• Înfășurări de excitaţie: înfășurări H1-H2

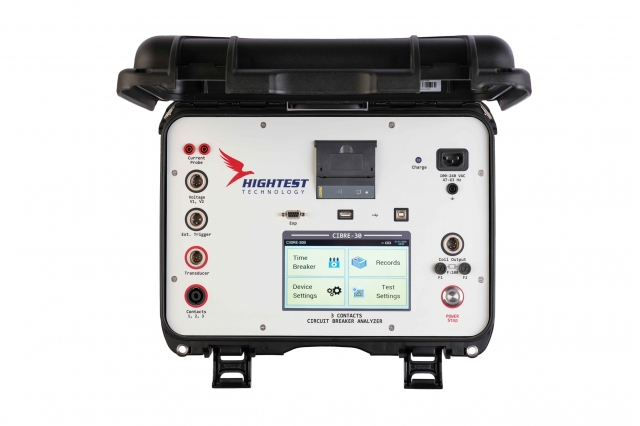

TESTER CIRCUITE INTRERUPTOARE HIGHTEST CIBRE-30

• Timp de contact (O, C, O-C, C-O şi O-C-O)
• Teste de mișcare (viteză traductor, cursă, vibraţie)
• 3 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,28”
• Ecran tactil color TFT de 7”

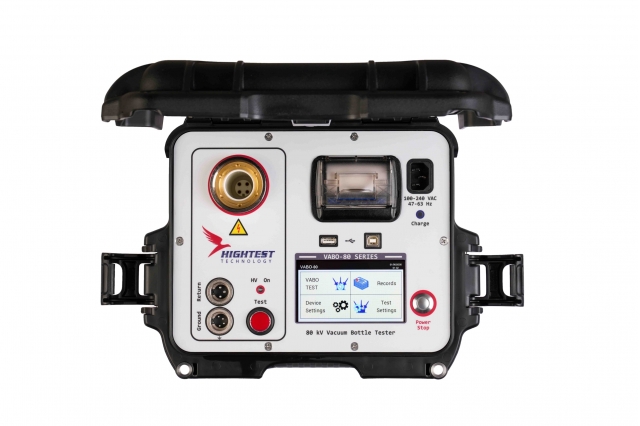

TESTER INTRERUPATOARE IN VID STICLA VACUUM DIN CIRCUITE INTRERUPTOARE HIGHTEST VABO-80

• Testarea întrerupătorului de circuit cu sticlă în vid
• Test de integritate a mănuşilor de protecţie electrică
• Testare automată
• 10 kV până la 80 kV CC cu tensiuni în trepte de 1 kV
• Precizie ridicată (1,5%)
• Valoare presetată a curentului de scurgere de 100 μA, 200 μA şi 300 μA
• Imprimantă încorporată de 25 de inci
• Memorie internă (stocare până la 200 de înregistrări)

TESTER MULTIFUNCTIONAL SUBSTATII TRANSFORMARE HIGHTEST SUWI-120

• Dispozitiv de testare multifuncţional
• Teste de temporizare a releelor
• Teste de raport de transformare
• Teste de rezistenţă de contact
• Teste de temporizare a întrerupătorului de circuit 3f

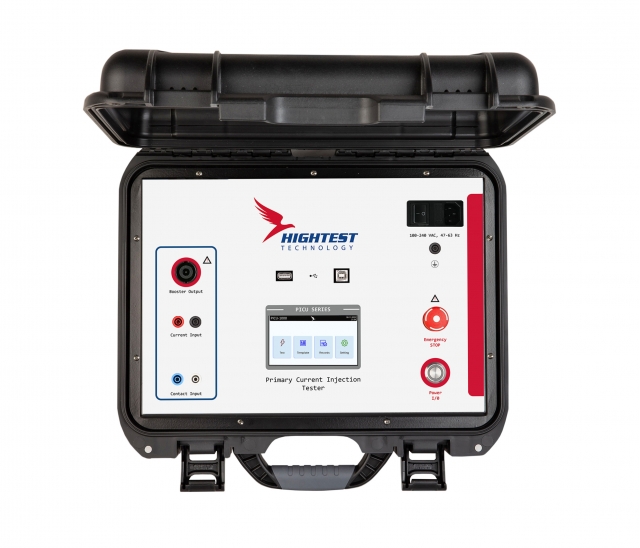

TRUSA INJECTIE CURENTI PRIMARI 1000A HIGHTEST PICU-1000

• Capacitate de curent ridicat - Ieşire continuă de până la 1000A pentru aplicaţii de injecţie primară
• Testare multifuncţională - Potrivită pentru testarea releelor de protecţie, a întrerupătoarelor MCCB (întrerupătoare de circuit în carcasă turnată) şi a raportului de transformare al CT-urilor
• Precis şi fiabil
• Robust şi portabil
• Protecţie încorporată

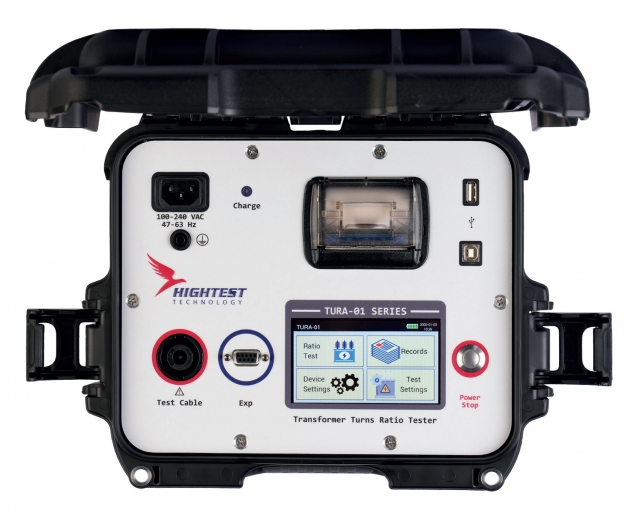

HIGHTEST TURA-01 TESTER RAPORT TRANSFORMARE

• Măsurarea raportului de transformare (măsurare monofazată şi trifazată)
• Intervale de măsurare a raportului de la 0,8 la 33.000
• Precizie ridicată (0,08%)
• Tensiuni de testare AC 1V, 4V, 10V, 40 V şi 100 V

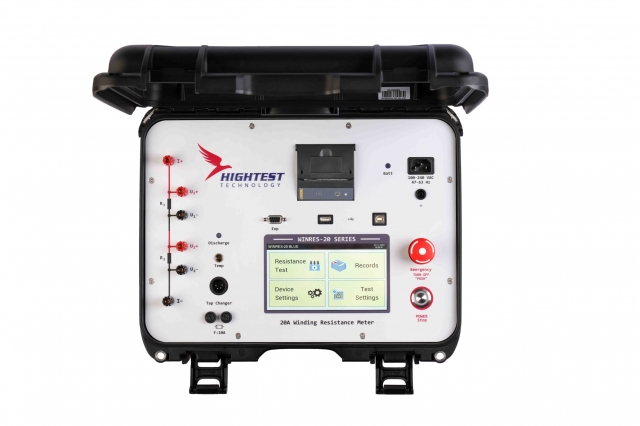

OHMMETRU REZISTENTA INFASURARII TRANSFORMATOARELOR HIGHTEST WINRES-20

• Măsurare rezistenţă pe 2 canale
• Măsurători de la 0,1 uOHm la 100.000 Ohm
• Ieşire curent reglabilă de la 0,001 A la 20 A CC
• Precizie ridicată (0,1%)
• Tensiune de testare 50 V
• Funcţie de demagnetizare

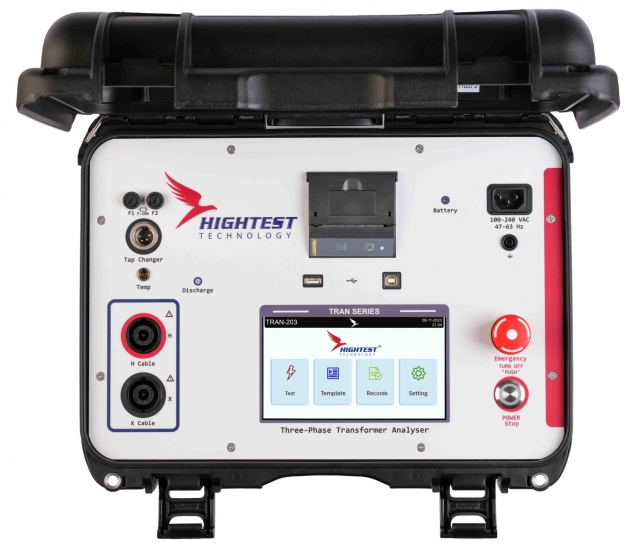

ANALIZOR TRANSFORMATOARE RAPORT TRANSFORMARE SI REZISTENTA INFASURARI HIGHTEST TRAN-203

• Măsurarea raportului de transformare (monofazat şi trifazat)
• Măsurarea rezistenţei înfășurărilor (monofazat şi trifazat)
• Test de funcţionare la încălzire/Test de creștere a temperaturii
• Test de echilibru magnetic
• Ecran tactil color TFT de 7 inch

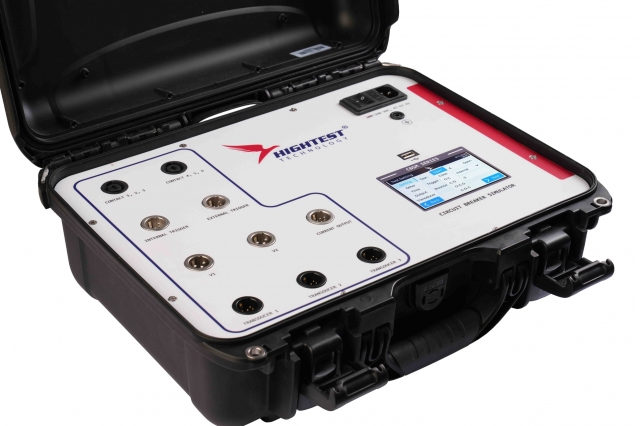

SIMULATOR CIRCUITE INTRERUPATOARE HIGHTEST CBSM

• Canale de temporizare a contactului 6 canale de temporizare a contactului; Precizie: 0,01 ms
• Canal de temporizare CT 1 canal de temporizare CT, 500 mA, Precizie: +-0,5 ms
• Canale traductor digital 3 canale traductor digital; Precizie: 0,02
• Canal de tensiune V1 20 Vrms
• Canal de tensiune V2 30 Vcc
• Canal de declanșare intern 2 A
• Canal de declanșare extern 24 Vcc
• Afișaj Ecran tactil color de 4,3 inci

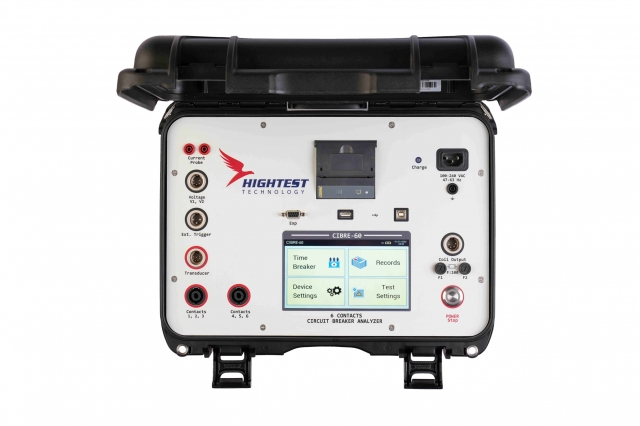

TESTER TIMPI CONTACTE CIRCUIT INTRERUPATOR HIGHTEST CIBRE-60
