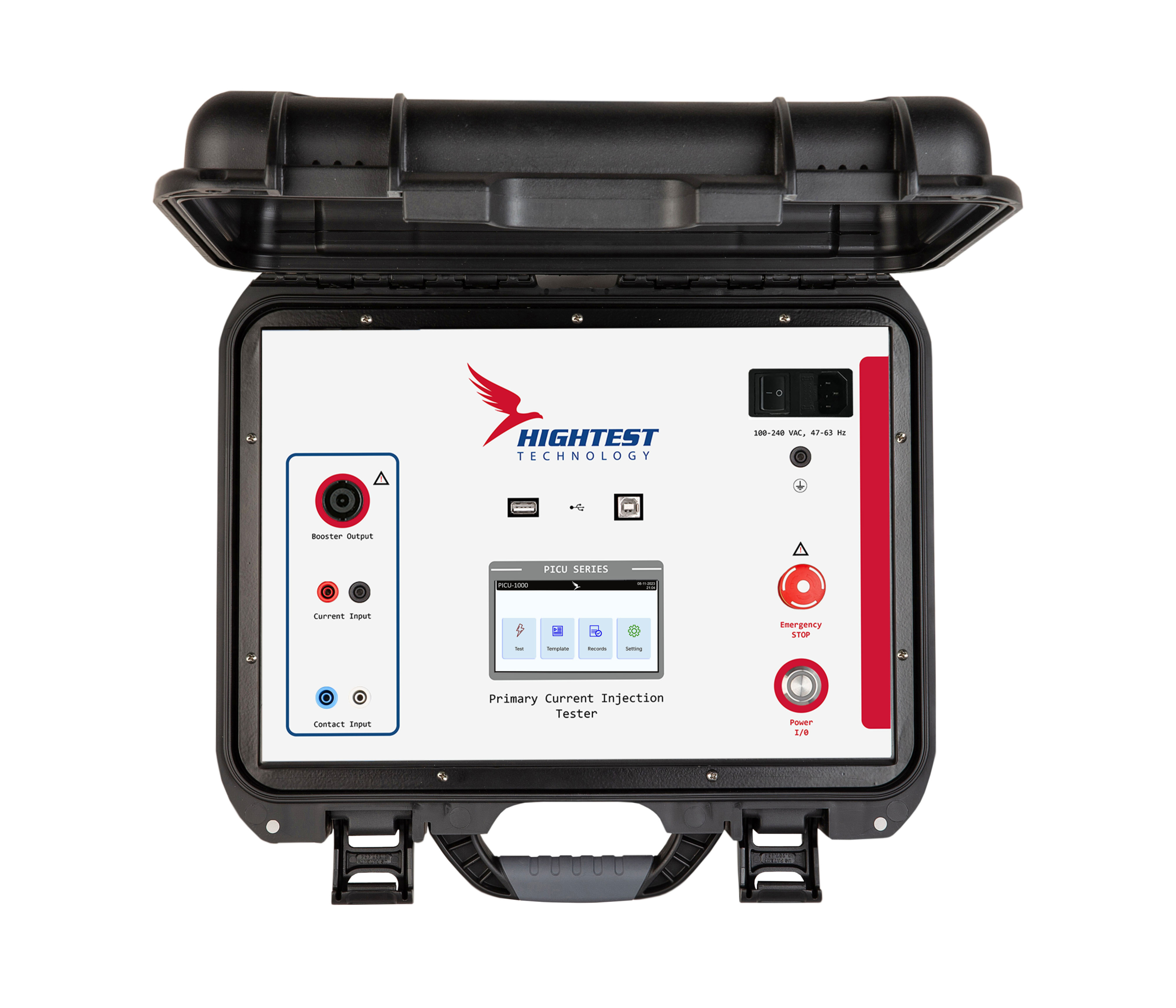

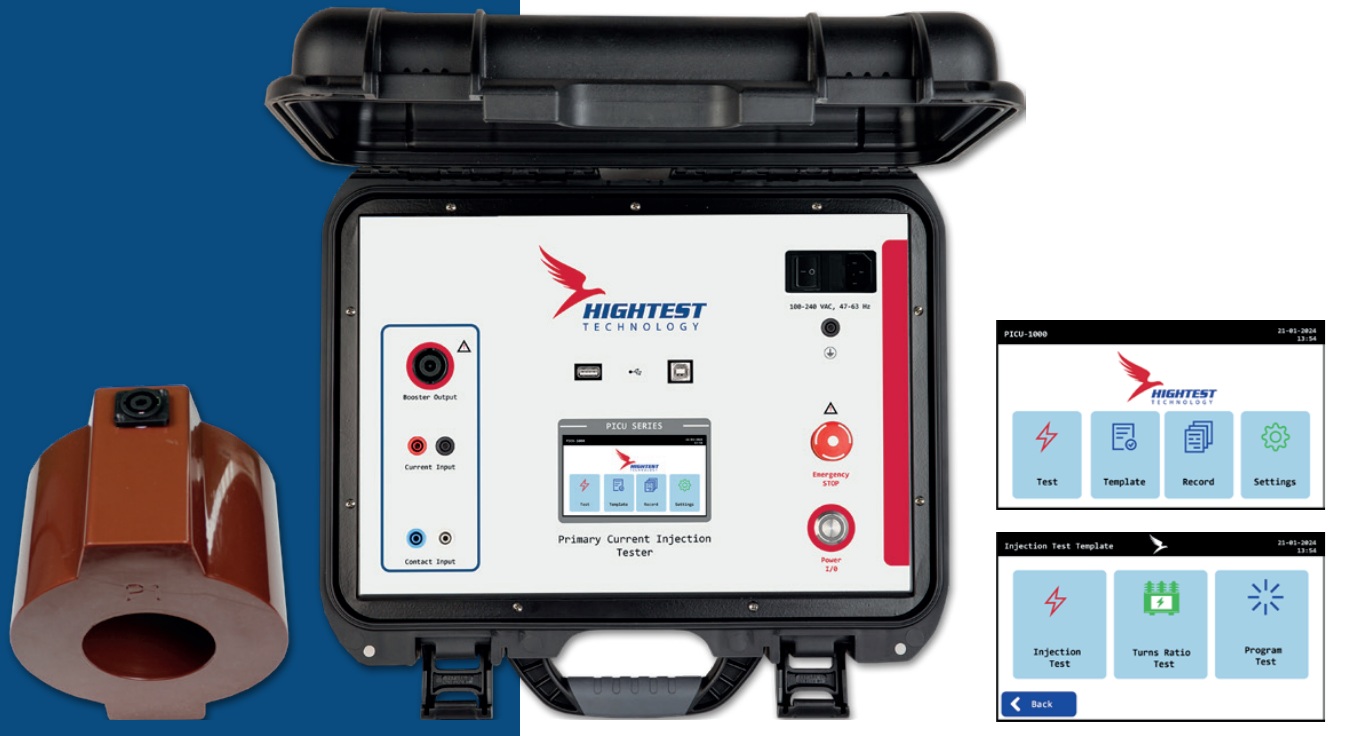

Descriere
PICU-1000 este un instrument versatil de testare a injecţiei primare, conceput pentru testarea şi punerea în funcţiune fiabilă a sistemelor de protecţie la curenţi de înaltă tensiune. Cu o capacitate de ieşire de până la 1000 de amperi, asigură verificarea precisă a performanţei dispozitivelor de protecţie şi a transformatoarelor de curent în companiile de energie electrică, industrii şi instalaţii de testare.
Aplicaţii
Teste de temporizare a releelor de protecţie prin injecţie primară.
Teste de temporizare a întrerupătoarelor automate de circuit (MCCB) şi a altor dispozitive de protecţie a circuitelor.
Măsurarea raportului de transformare al transformatorului de curent (CTTR)
Teste de temporizare a releelor de protecţie
PICU-1000 este capabil să efectueze teste de temporizare pe releele de protecţie prin injectarea de curenţi primari mari şi măsurarea precisă a timpului de funcţionare al releului. Prin furnizarea curentului de defect necesar şi monitorizarea răspunsului contactului de declanșare al releului, PICU-1000 permite verificarea precisă a caracteristicilor de declanșare şi funcţionare a releului în conformitate cu curbele timp-curent.

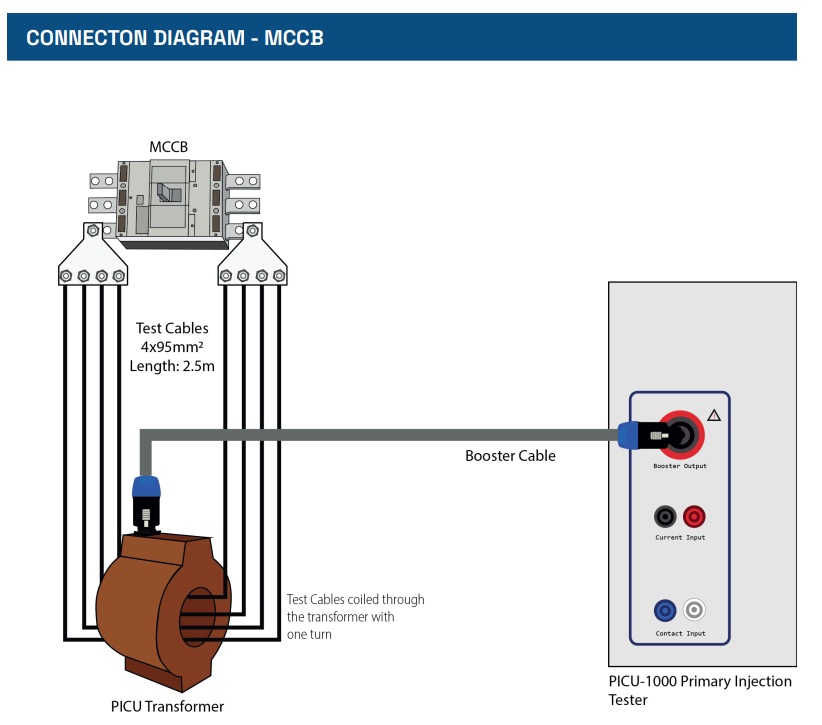

Testarea întrerupătoarelor automate de circuit (MCCB)
PICU-1000 oferă o metodă fiabilă pentru testarea întrerupătoarelor automate de circuit în carcasă turnată (MCCB) în condiţii de injecţie primară. Prin furnizarea curentului ridicat necesar, permite verificarea performanţei de declanșare a întrerupătorului, inclusiv caracteristicile de declanșare pe termen lung, scurt şi instantanee, asigurându-se că întrerupătoarele MCCB funcţionează în parametrii de protecţie specificaţi.
Testarea raportului de transformare al transformatoarelor de curent
Cu capacitatea sa de injecţie de curent ridicat, PICU-1000 poate fi utilizat şi pentru a verifica raportul de transformare şi polaritatea transformatoarelor de curent (CT). Prin aplicarea unui curent controlat pe partea primară şi măsurarea ieşirii secundare corespunzătoare, asigură că CT-urile îşi menţin precizia şi fiabilitatea în aplicaţiile de protecţie şi măsurare.
Caracteristici cheie
- Capacitate de curent ridicat - Ieşire continuă de până la 1000A pentru aplicaţii de injecţie primară.
- Testare multifuncţională - Potrivită pentru testarea releelor de protecţie, a întrerupătoarelor MCCB (întrerupătoare de circuit în carcasă turnată) şi a raportului de transformare al CT-urilor.
- Precis şi fiabil - Oferă măsurarea precisă a curentului şi a timpului de funcţionare.
- Robust şi portabil - Conceput pentru utilizare pe teren şi în laborator în condiţii solicitante.
- Protecţie încorporată - Mecanismele de siguranţă protejează atât operatorul, cât şi echipamentul.
- Operare ușoară - Comenzi simple şi afișaj clar pentru o testare eficientă. Selectabil în frecvenţă
- Complet automat
- Ecran tactil TFT color de 4,3 inci
- Software PC (Raportare)
- Memorie internă
- Compact şi ușor
Caracteristici generale
Ecranul tactil TFT de 4,3 afișează toate rezultatele măsurătorilor pe un singur ecran. Cu USB, utilizatorii pot înregistra/stoca şi copia rezultatele măsurătorilor pe un PC. Dacă configurarea unui laptop sau PC pentru testul pe teren este dificilă, utilizatorii pot înregistra date în memoria internă a dispozitivului sau pe o memorie flash USB externă.
Capacitatea multilingvă şi meniul de operare ușor de utilizat îl fac ușor de utilizat. Este un dispozitiv ușor, compact şi robust, cu clasa de protecţie IP67 (capacul carcasei închis).
SPECIFICAȚII TEHNICE
Parametri de măsurare Teste de temporizare MCCB, Raport de transformare CT, Test de temporizare întârziere releu de protecţie
Curent de ieşire Până la 1000 A
Putere maximă de ieşire 1000 VA
Frecvenţă de ieşire 40-70 Hz
Putere de intrare 100-240 V 47/63 Hz
Interval contor intern Până la 1000A; Precizie: 0,05%
Interval contor extern 10 mA - 10 A; Precizie: 0,5%
Interval citire temporizator 1ms - 2 ore; Precizie: 0,1% din citire ±0,5ms
Intrare oprire temporizator Intrare contact uscat, Intrare tensiune (12V umed)
Tip 5A-1000 A (Set de cabluri opţional necesar pentru aplicaţii de curent 5A-32A)
Memorie
Până la 100 de înregistrări,
Stocare nelimitată folosind un USB extern
Comunicare USB 2.0/1.1 Standard-A, USB 2.0/1.1 Standard-B
Software PC Software DMP (Raportare)
Afișaj Ecran tactil color de 4,3 inci
Dimensiuni (424 x 340 x 173) mm
Greutate 9 kg (dispozitiv), 15 kg (Sursă de curent)
Temperatură
Funcţionare: -10°C până la +60°C
Depozitare: -30°C până la +70°C
Umiditate 95% RH Fără condens
Siguranţă Proiectat pentru a respecta standardele IEC61010 (1995), UL61010A-1, CSA-C22.2
Protecţie IP67 (capacul carcasei închis)

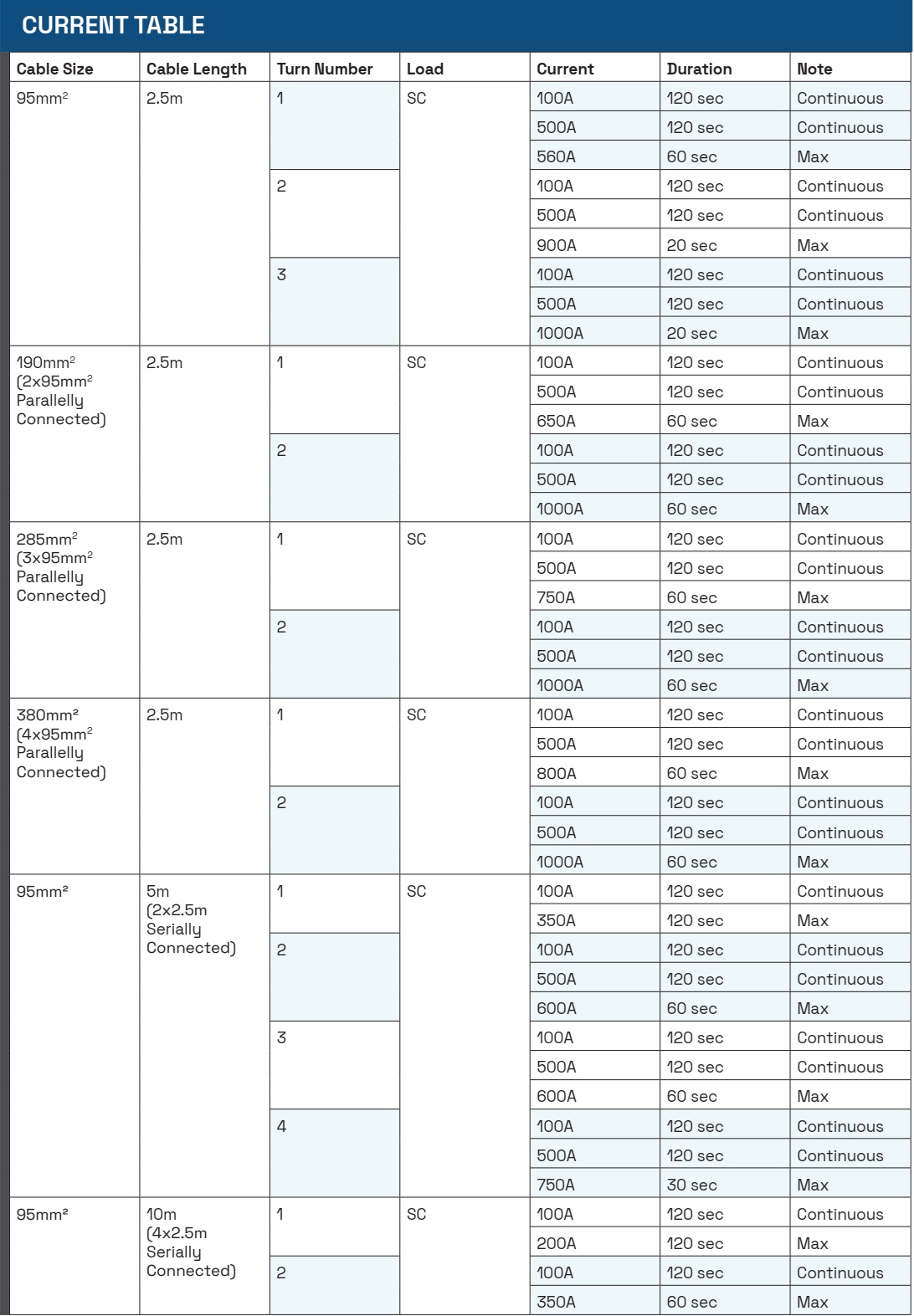

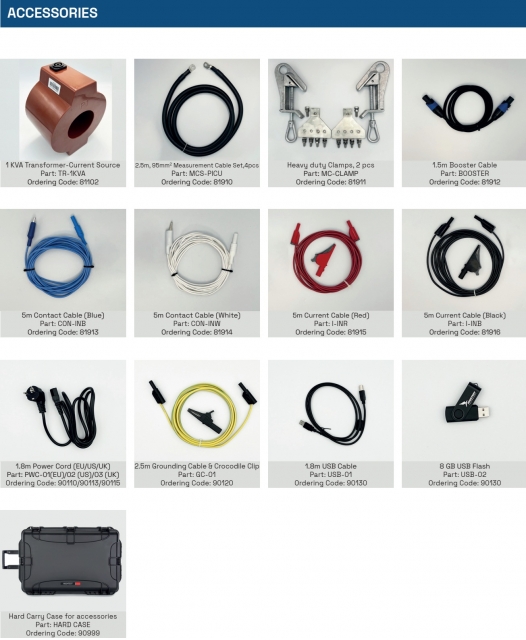

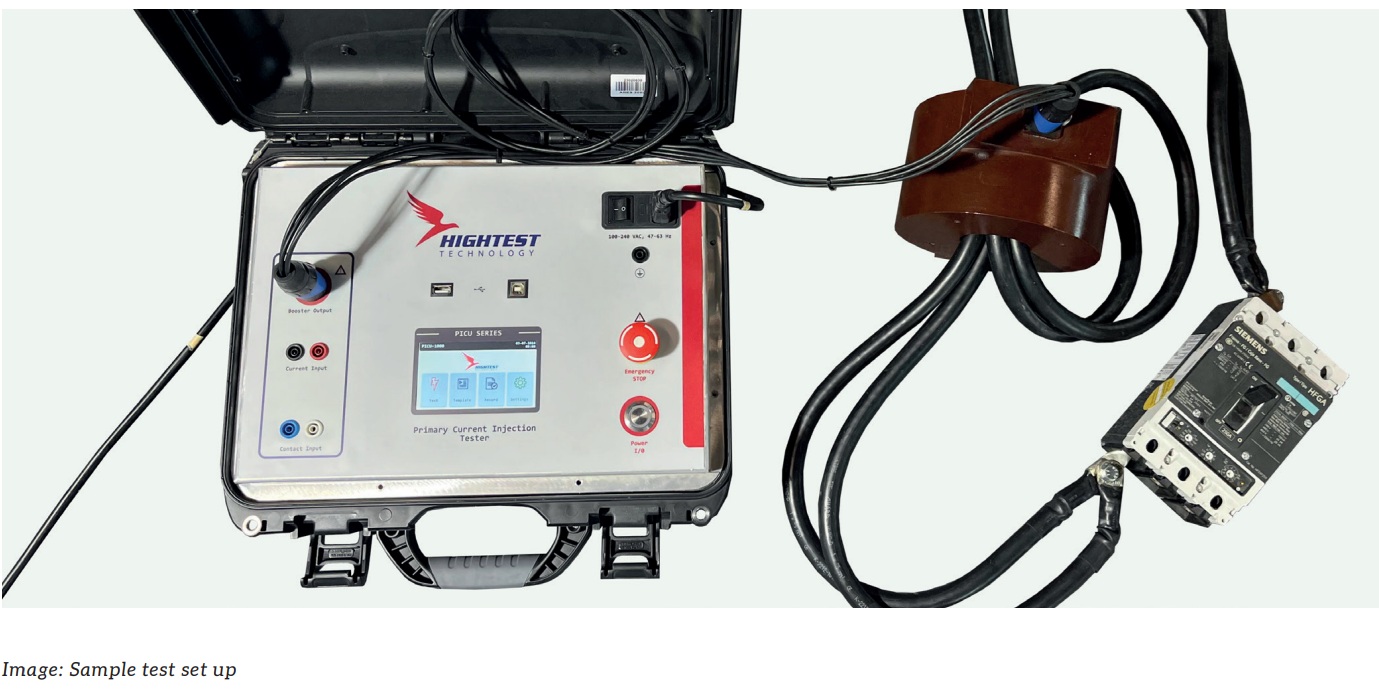

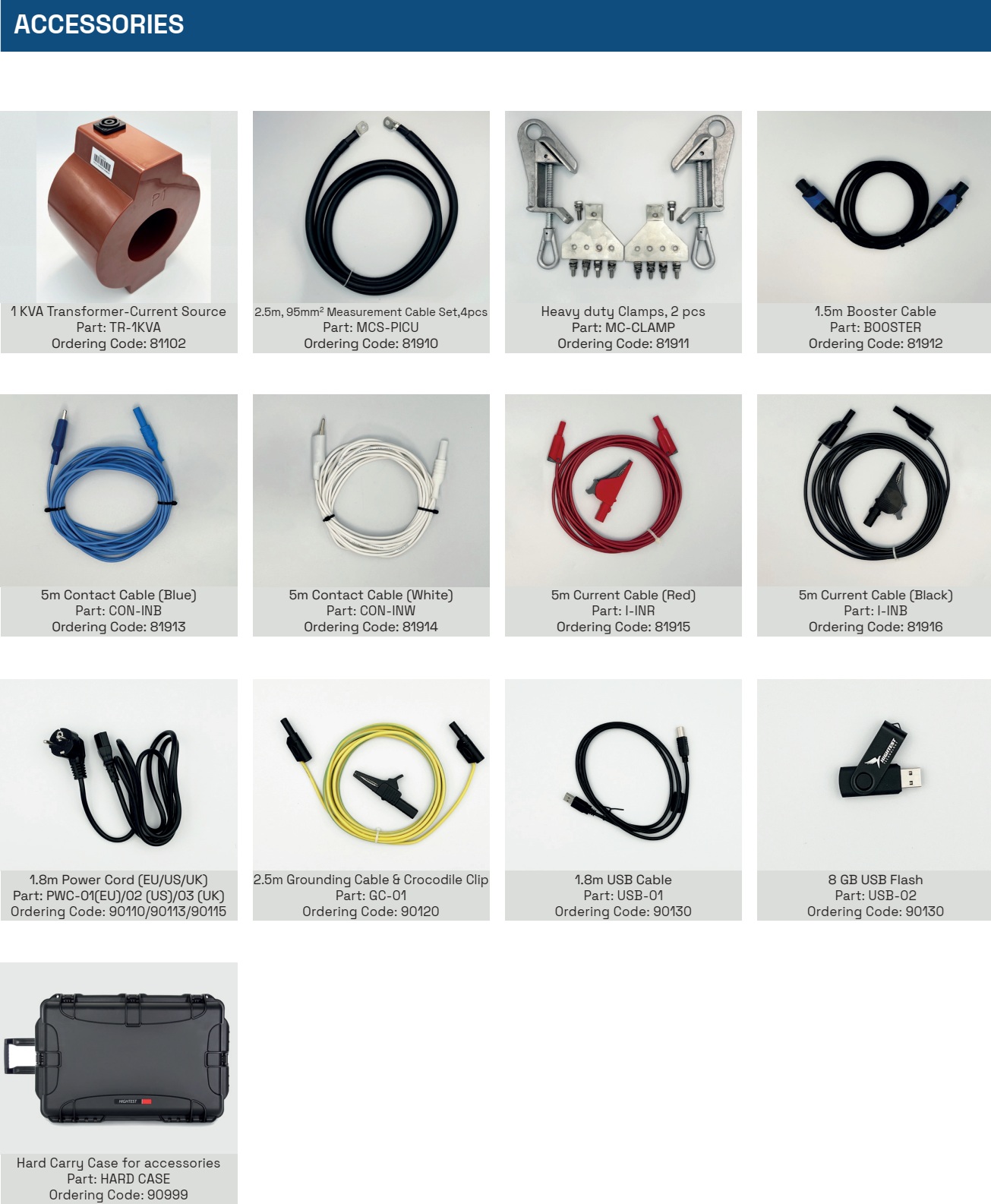

Accesorii standard
Inclus în pachet
1 Sursă de curent transformator KVA (1 buc),
Set cablu de măsurare 2,5 m (95 mm2) (4 buc),
Cleme rezistente pentru set cablu MCS-PICU (2 buc),
Cablu amplificator 1,5 m (între PICU şi sursa transformatorului) (1 buc),
Cablu de contact 5 m (albastru) (1 buc),
Cablu de contact 5 m (alb) (1 buc),
Cablu de curent 5 m (roșu) (1 buc),
Cablu de curent 5 m (negru) (1 buc),
Cablu de alimentare 1,8 m cu Ștecher tip F (1 buc.),
Cablu de împământare de înaltă calitate de 2,5 m (1 buc.),
Cablu USB de 1,8 m pentru conectarea dispozitivelor de înaltă calitate la PC-uri
Unitate flash USB (manual, broșură) (1 buc.),
Husă rigidă pentru accesorii (1 buc.)
