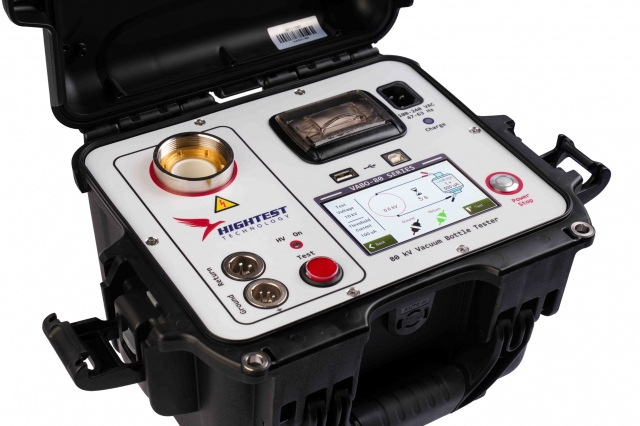

Tester intrerupatoare in vid sticla vacuum din circuite intreruptoare HIGHTEST VABO-80

Cod: VABO-80 VABO80 VABO-80B VABO80B



Brosura produs PDF, 1.05 Mb


Descriere

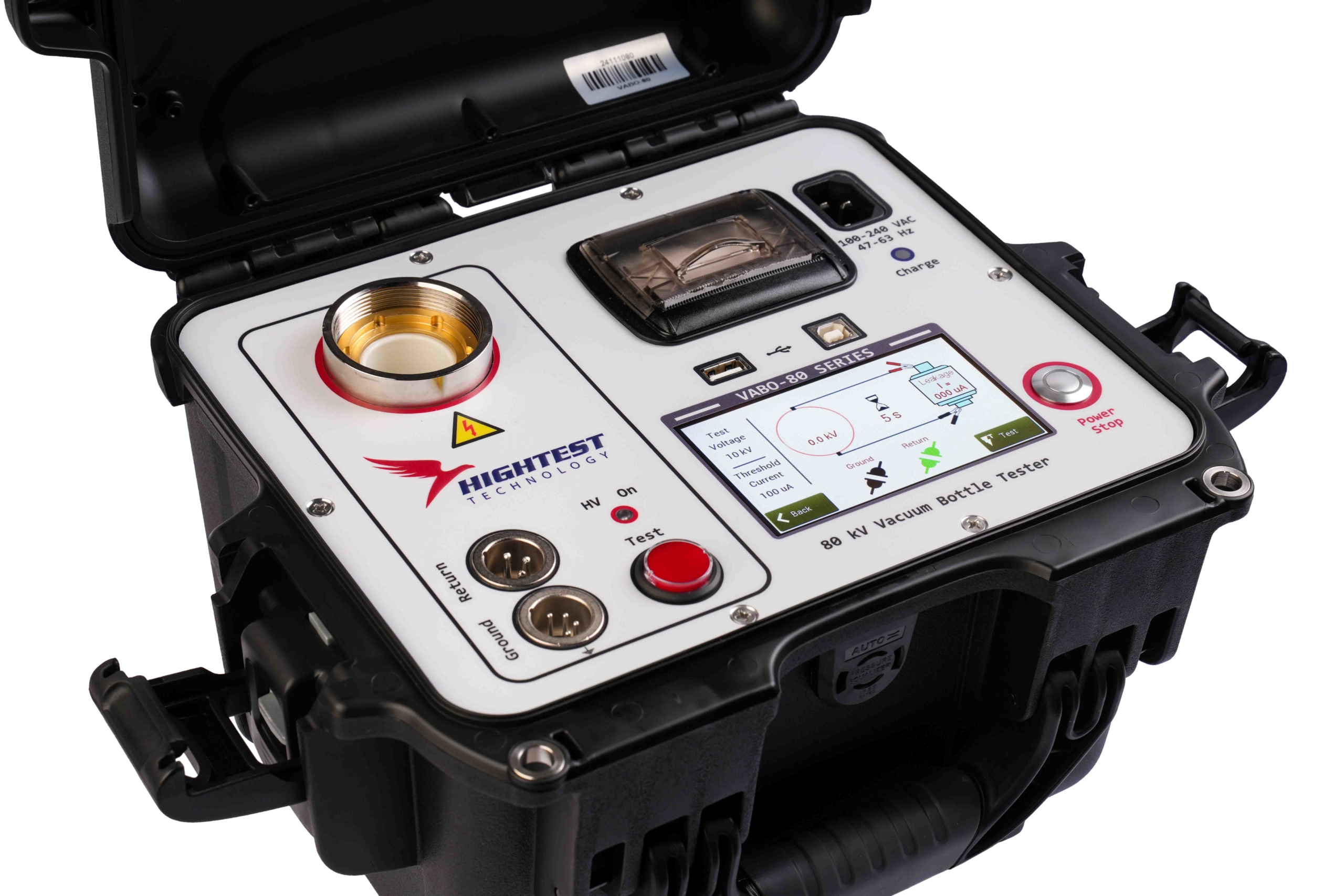

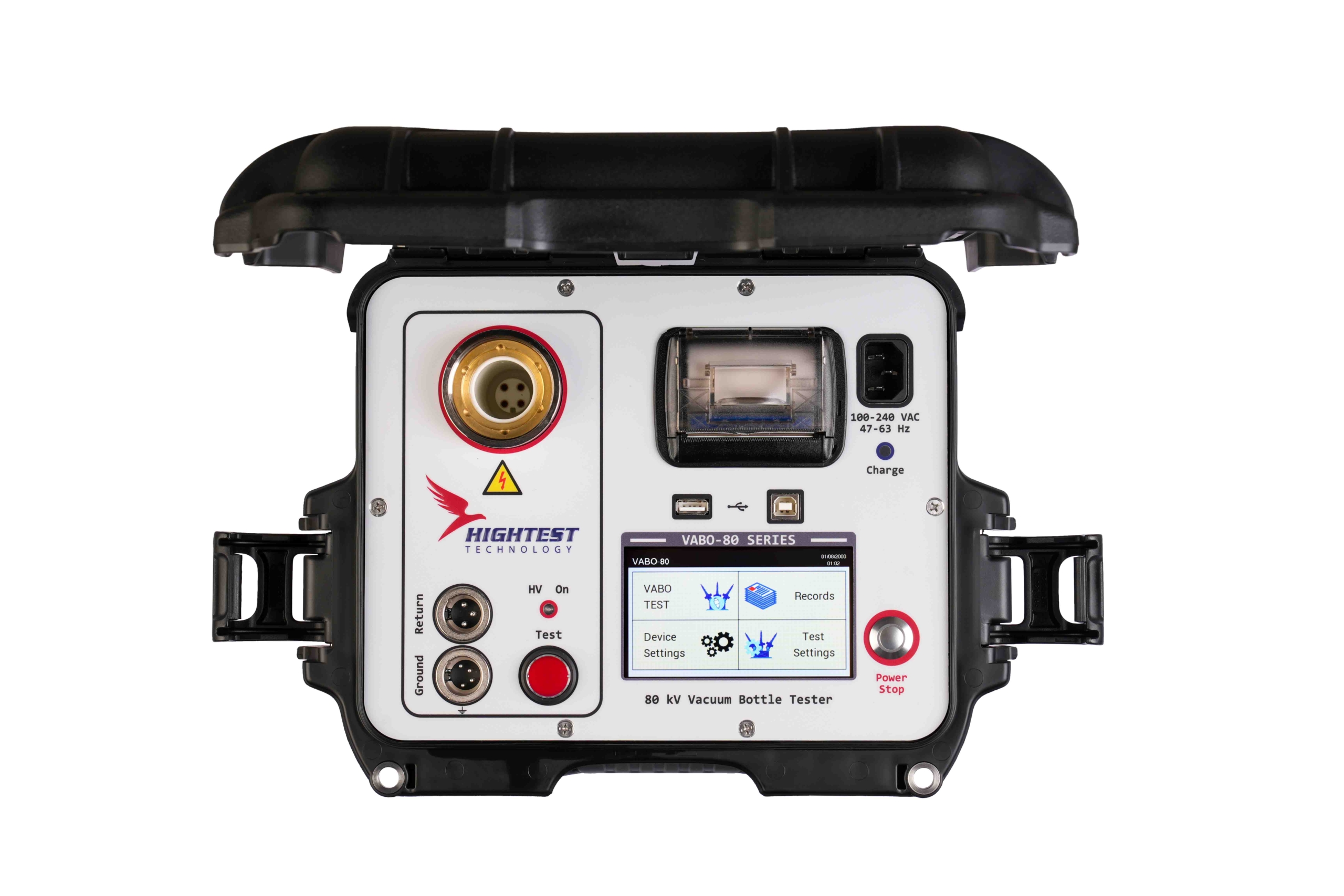

VABO-80 80 kV Vacuum Bottle Tester with built-in Printer
VABO-80B 80 kV Vacuum Bottle Tester with built-in Battery & Printer

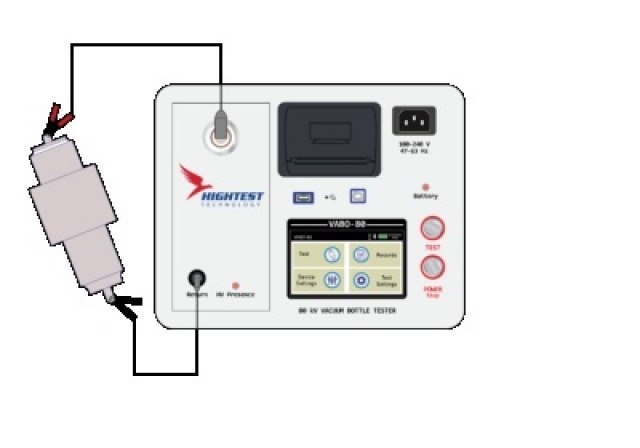

VABO-80 este conceput folosind tehnologie inginerească avansată pentru a testa buteliile vidate ale întrerupătoarelor de circuit de până la 80 kV CC. Dispune de funcţii de măsurare rapide, ușoare şi precise prin intermediul software-ului său ușor de utilizat. VABO-80 este un dispozitiv alimentat de baterii (caracteristică opţională) care permite utilizatorilor să efectueze teste chiar şi fără sursă de alimentare în timpul testelor pe teren.

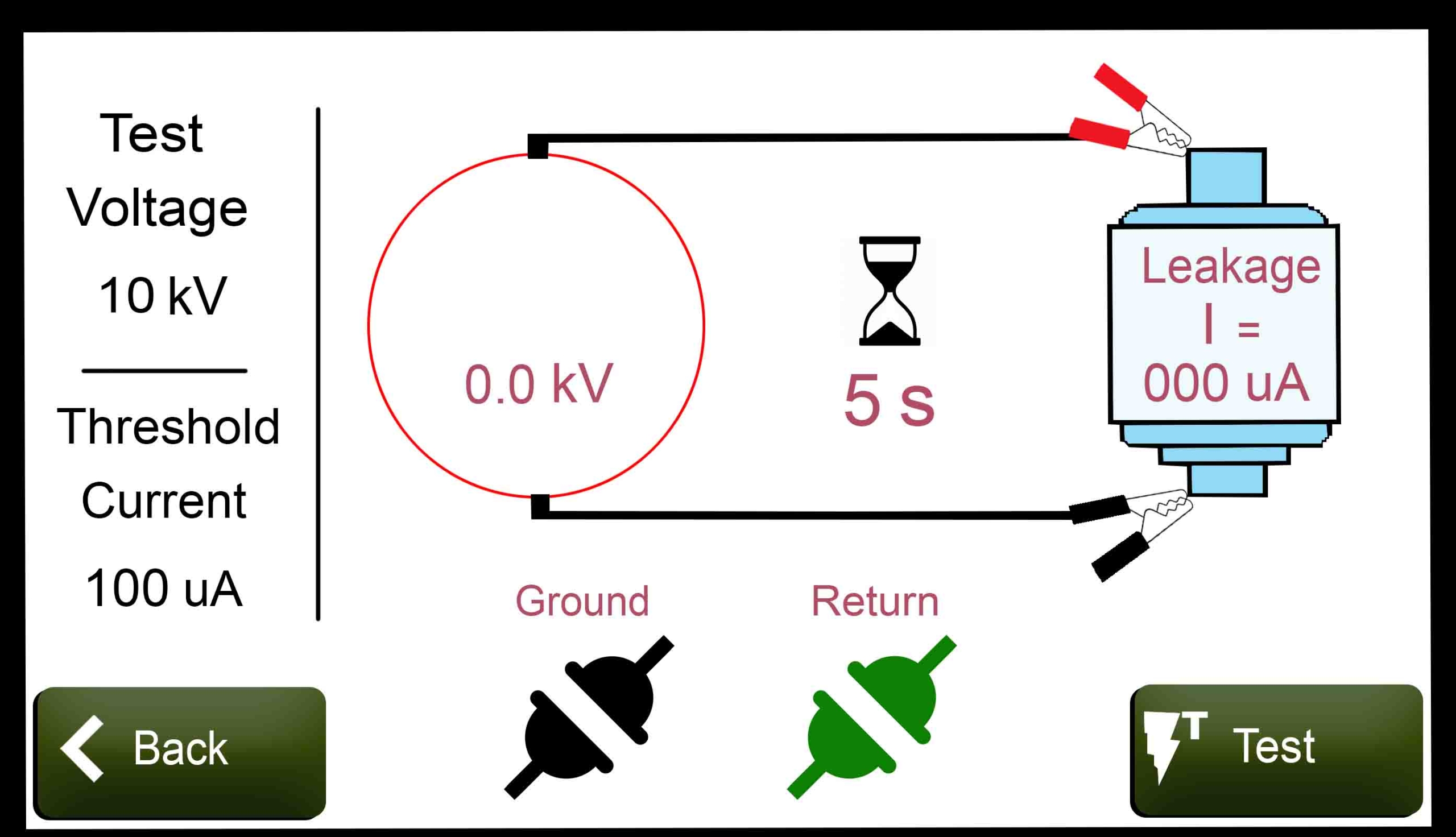

Utilizatorii pot selecta tensiunile de testare de la 10 kV la 80 kV CC cu tensiuni în trepte de 1 kV, iar utilizatorul poate defini timpul de testare de la 5 secunde la 2 minute. Valorile presetate ale curentului de scurgere pentru VABO-80 sunt 100 µA, 200 µA şi 300 µA. Testul poate fi efectuat după setarea tensiunii de ieşire şi a timpului de testare cu o limită predefinită pentru curentul de scurgere. După executarea testului, dacă curentul de scurgere nu depășește valoarea presetată a curentului de scurgere, ecranul va afișa TEST REUSIT”. Dacă curentul de scurgere depășește valoarea presetată, atunci tensiunea va fi imediat oprită şi va afișa TEST EȘUAT” pe ecran. În cazul prezenţei unei tensiuni de înaltă tensiune (HV), indicatorul HV de pe dispozitiv se aprinde cu un semnal sonor.

În plus, VABO-80 poate testa integritatea mănuşilor de protecţie electrică selectând clasa standardului. Acest test evaluează rezistenţa mănuşilor la scurgerile de curent. Măsoară cantitatea de curent care trece prin mănuşi atunci când acestea sunt supuse unei tensiuni specificate. Curentul de scurgere nu trebuie să depășească un anumit prag pentru a asigura o izolaţie adecvată a mănuşilor.

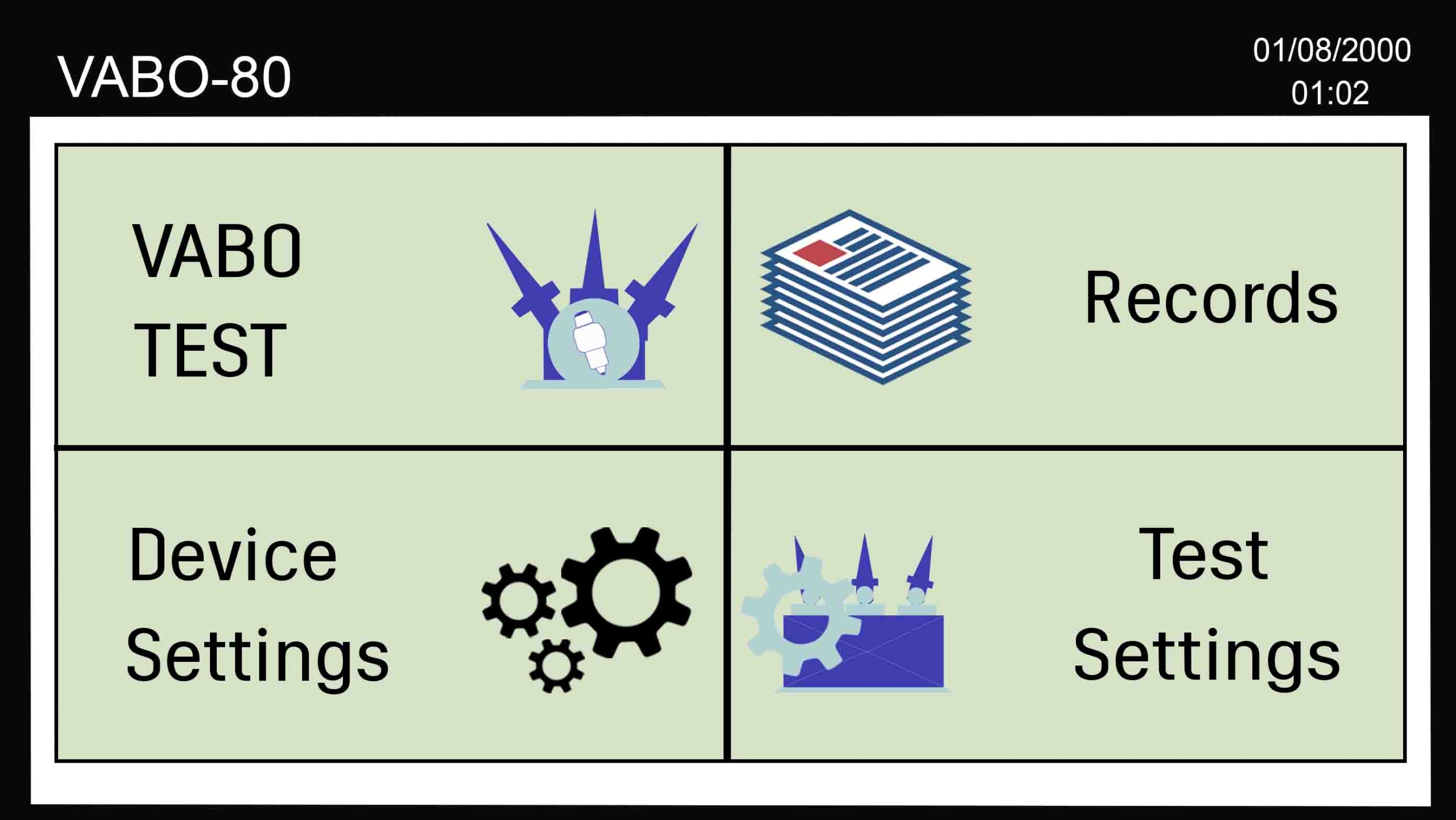

VABO-80 dispune de un ecran tactil color TFT de 4,3 inci, destul de mare, vizibil atât în ​​lumina puternică a soarelui, cât şi în condiţii de lumină slabă. Cu platforma de gestionare a datelor HighTest (software DMP), utilizatorii pot analiza şi gestiona rezultatele măsurătorilor pe PC-uri. Operatorii pot imprima cu ușurinţă rezultatele măsurătorilor cu imprimanta încorporată de 2,25 inci a dispozitivului VABO-80. Rezultatele pot fi salvate şi pe o unitate flash USB sau în memoria internă a dispozitivului. Capacitatea multilingvă şi meniul de operare ușor de utilizat facilitează controlul VABO-80. VABO-80 este un dispozitiv ușor, compact şi robust, cu protecţie IP67 (carcasă închisă), ceea ce îl face perfect pentru teste pe teren.


DE CE TREBUIE SĂ TESTĂM UN ÎNTRERUPTOR CU STICLĂ DE VID?


Protecţia rapidă şi fiabilă este cea mai importantă în cazul oricăror defecţiuni care apar în sistemul de alimentare cu energie electrică. Să presupunem că întrerupătorul de circuit nu reușește să elimine defectul la momentul potrivit. Accidentul rezultat poate fi periculos atât din punct de vedere al vătămărilor corporale, cât şi al daunelor la echipamente şi poate provoca pierderi mari. Chiar dacă întrerupătoarele de circuit pot fi foarte fiabile, acestea tind să acumuleze murdărie, umiditate şi contaminanţi pe poli şi pe suprafaţa exterioară a întrerupătorului, ceea ce poate cauza nesiguranţă în timpul funcţionării. Odată ce aerul pătrunde în întrerupător şi încep să apară scurgeri, sticla de vid devine nesigură. Din motivele menţionate mai sus şi altele, întrerupătoarele cu sticle de vid trebuie testate şi întreţinute pentru a asigura o funcţionare corectă.


CARACTERISTICI PRINCIPALE ALE DISPOZITIVULUI

  • Testarea integrităţii sticlelor de vid şi a mănuşilor de siguranţă
  • Seria VABO-80 poate aplica până la 80 kV pentru a testa curentul de scurgere al întrerupătoarelor sticlelor de vid şi al mănuşilor de siguranţă electrice.
  • Ecran tactil color TFT de 4,3 inci
  • VABO-80 este încorporat cu un ecran tactil color TFT de 4,3 inci, vizibil atât în ​​lumina puternică a soarelui, cât şi în medii slab iluminate.
  • Baterie inteligentă Li-Ion reîncărcabilă opţională
  • VABO-80 este dotat cu o opţiune de baterie inteligentă Li-Ion de 14,4 V, care vă permite să efectuaţi teste în timp ce vă aflaţi pe teren. Funcţionează atât cu alimentarea principală, cât şi cu alimentarea bateriei.
  • Imprimantă termică încorporată de 2,25 inci
  • Imprimanta termică încorporată a VABO-80 vă permite să imprimaţi rezultatele imediat în timpul testului pe teren.

CARACTERISTICI

  • Testarea întrerupătorului de circuit cu sticlă în vid
  • Test de integritate a mănuşilor de protecţie electrică
  • Testare automată
  • 10 kV până la 80 kV CC cu tensiuni în trepte de 1 kV
  • Precizie ridicată (1,5%)
  • Valoare presetată a curentului de scurgere de 100 μA, 200 μA şi 300 μA
  • Baterie (opţional)
  • Imprimantă încorporată de 25 de inci
  • Memorie internă (stocare până la 200 de înregistrări)
  • Memorie externă - unitate flash USB
  • Software pentru PC
  • Ecran tactil color TFT de 3 inci
  • Greutate redusă

SPECIFICAȚII TEHNICE

Măsurare/Testare a întrerupătorului de circuit cu sticlă în vid
Test de integritate a mănuşilor de protecţie electrică
Tensiune de ieşire 10 kV până la 80 kV CC cu tensiuni în trepte de 1 kV
Tensiune de ondulaţie de ieşire 2% la 20 kV – 80 kV; 3% la 10 kV
Timp de descărcare < 3 secunde
Valoare presetată a curentului de scurgere 100 µA, 200 µA şi 300 µA
Precizie tipică: 1,5 %
Alimentare de intrare 100-240 V c.a., 47/63 Hz
Baterie încorporată Da, 14,4 V 3,45 Ah (opţională; Model – VABO-80B)
Afișaj Afișaj tactil TFT de 4,3 inci (vizibil în lumina puternică a soarelui şi în lumină slabă)
Memorie internă Până la 200 de înregistrări
Comunicare USB (USB 2.0/1.1 Standard-A şi USB 2.0/1.1 Standard-B)
Software PC Software DMP
Imprimantă Imprimantă încorporată de 2,25 inci
Dimensiuni 12,5” x 9,8” x 8,0”
318 mm x 249 mm x 203 mm
Greutate 4 kg (model cu (baterie)
Temperatură de funcţionare -10 °C până la +60 °C
Temperatură de depozitare -30 °C până la +70 °C
Umiditate 95% RH fără condens
Clasă de protecţie IP67 (capacul carcasei închis)

Prezentare video Youtube VABO-80








Accesorii standard

Set de pachete VABO-80, Cablu de alimentare, Cablu de împământare, Cablu de retur, Cablu de testare 3 m, Lichid siliconic, Cablu USB, Hârtie imprimantă (x2), Unitate flash USB, Manual de instrucţiuni (copie electronică), Software DMP, Geantă de transport moale



Optiuni recomandate

Opţiuni Geantă de transport rigidă, Baterie (opţională; Model â�" VABO-80B), Cablu de testare 5 m



Alte produse HIGHTEST

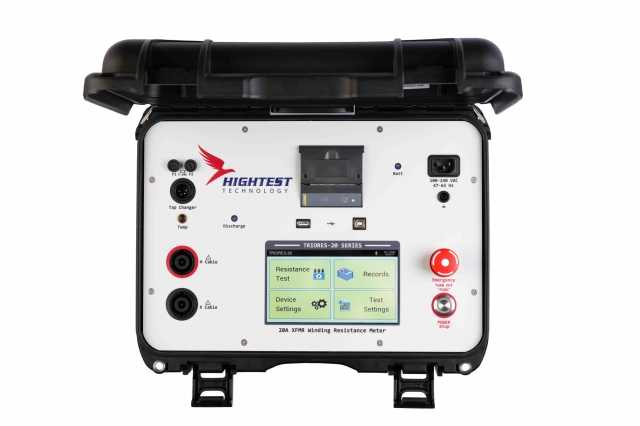

PUNTE OHMETRU REZISTENTA INFASURARI TRANSFORMATOARE HIGHTEST TRIORES-20

• Măsurare complet automată a rezistenţei trifazate şi monofazate cu configuraţie cu cablu trifazat
• Interval de măsurare, de la 0,1 uOhm la 100.000 Ohm
• Ieşire de curent reglabilă de la 0,001 A la 20 A CC
• Precizie ridicată (0,1%)
• Tensiune de testare 50 V
• Funcţie de demagnetizare

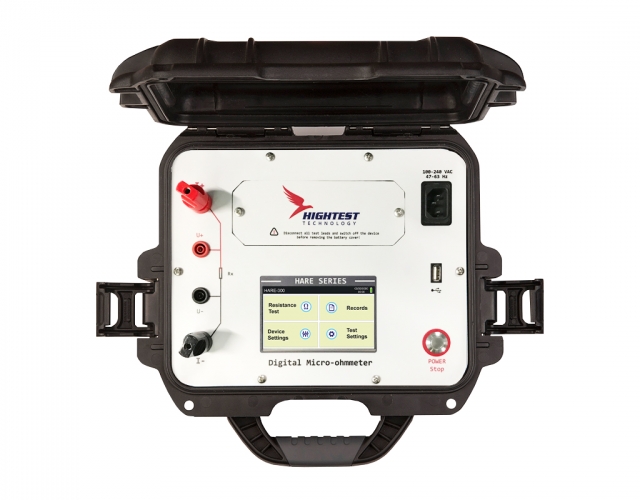

MICROHMMETRU REZISTENTA DE CONTACT CINRCUITE INTRERUPTOARE, SUNT, SEPARATOR HIGHTEST HARE

• Tester portabil de rezistenţă de contact
• Curent de testare reglabil de la 0,4A la 100A (HARE-100)
• Curent de testare reglabil de la 0,4A la 200A (HARE-200)
• Curent de testare reglabil de la 0,4A la 300A (HARE-300)
• Măsurare rezistenţă de până la 5 OHm
• Rezoluţie de 0,1 uOhm
• Descărcare automată

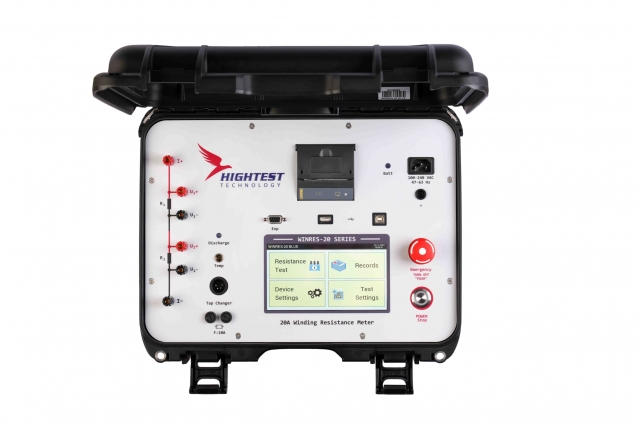

OHMMETRU REZISTENTA INFASURARII TRANSFORMATOARELOR HIGHTEST WINRES-20

• Măsurare rezistenţă pe 2 canale
• Măsurători de la 0,1 uOHm la 100.000 Ohm
• Ieşire curent reglabilă de la 0,001 A la 20 A CC
• Precizie ridicată (0,1%)
• Tensiune de testare 50 V
• Funcţie de demagnetizare

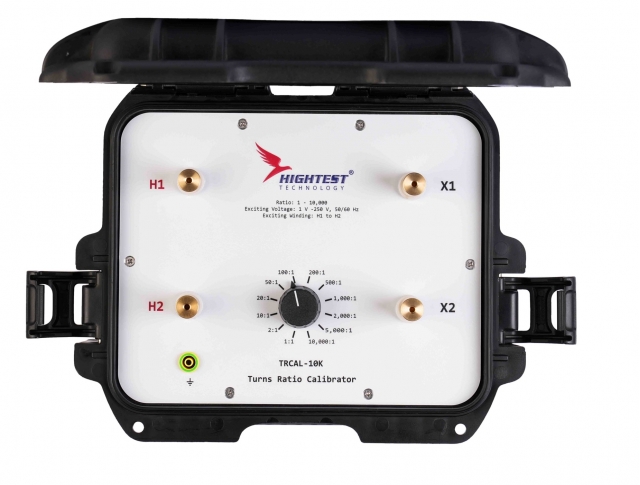

CALIBRATOR RAPORT TRANSFORMARE LA TRANSFORMATOARE HIGHTEST TRCAL-10K

• Interval raport de la 1 la 10.000 (1:1, 2:1, 5:1, 10:1, 50:1, 100:1, 200:1, 500:1, 1.000:1, 2.000:1, 5.000:1, 10.000:1)
• Interval tensiune de excitaţie 1 V - 250 V
• Înfășurări de excitaţie: înfășurări H1-H2

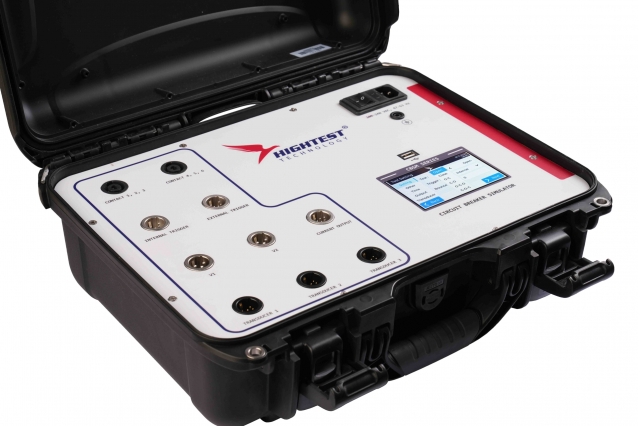

SIMULATOR CIRCUITE INTRERUPATOARE HIGHTEST CBSM

• Canale de temporizare a contactului 6 canale de temporizare a contactului; Precizie: 0,01 ms
• Canal de temporizare CT 1 canal de temporizare CT, 500 mA, Precizie: +-0,5 ms
• Canale traductor digital 3 canale traductor digital; Precizie: 0,02
• Canal de tensiune V1 20 Vrms
• Canal de tensiune V2 30 Vcc
• Canal de declanșare intern 2 A
• Canal de declanșare extern 24 Vcc
• Afișaj Ecran tactil color de 4,3 inci

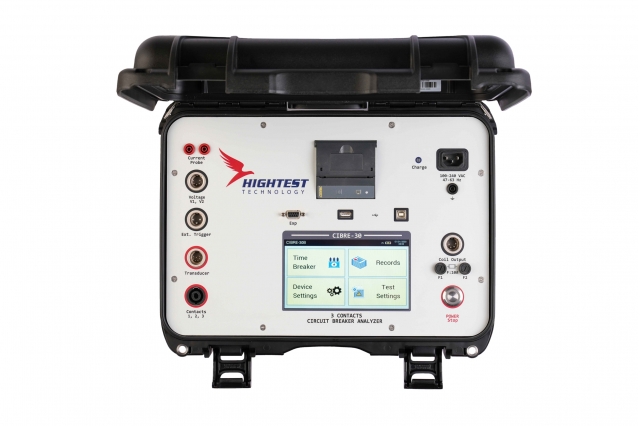

TESTER CIRCUITE INTRERUPTOARE HIGHTEST CIBRE-30

• Timp de contact (O, C, O-C, C-O şi O-C-O)
• Teste de mișcare (viteză traductor, cursă, vibraţie)
• 3 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,28”
• Ecran tactil color TFT de 7”

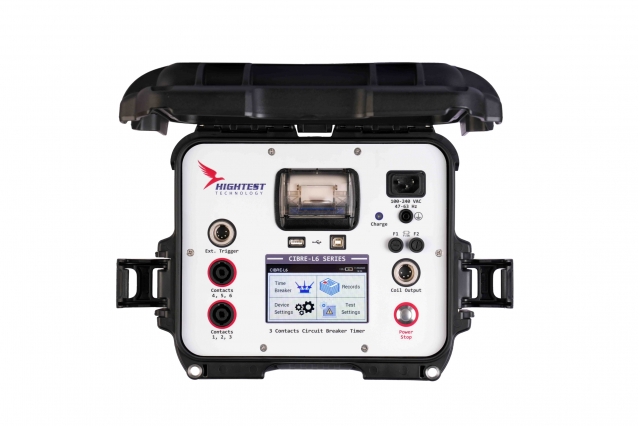

ANALIZOR CIRCUIT INTRERUPTOR HIGHTEST CIBRE-L6

• Timp de contact (O, C, O-C, C-O şi O-C-O)
• 6 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,25”
• Ecran tactil color TFT de 4,3”

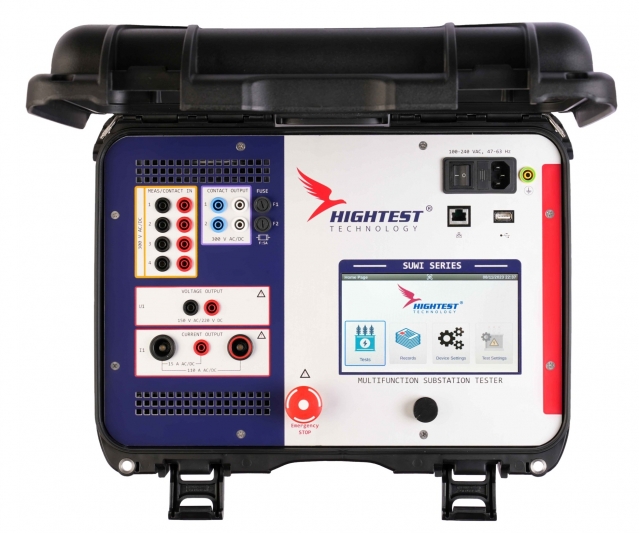

TESTER MULTIFUNCTIONAL SUBSTATII TRANSFORMARE HIGHTEST SUWI-120

• Dispozitiv de testare multifuncţional
• Teste de temporizare a releelor
• Teste de raport de transformare
• Teste de rezistenţă de contact
• Teste de temporizare a întrerupătorului de circuit 3f

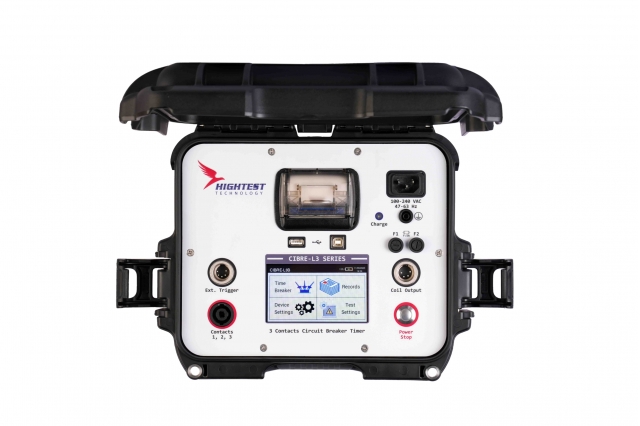

ANALIZOR INTRERUPATOARE TRIFAZATE HIGHTEST CIBRE-L3

• Timp de contact (O, C, O-C, C-O şi O-C-O)
• 3 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,25”
• Ecran tactil color TFT de 4,3”

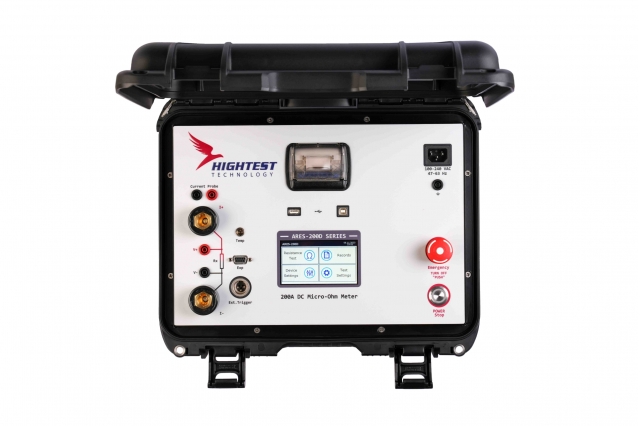

MICRO-OHMMETRU 200A REZISTENTE CONTACT JOASE SI REZISTENTA DINAMICA-STATICA HIGHTEST ARES-200D
