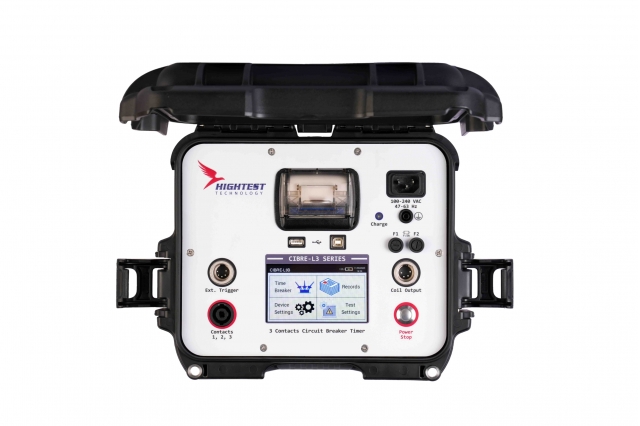

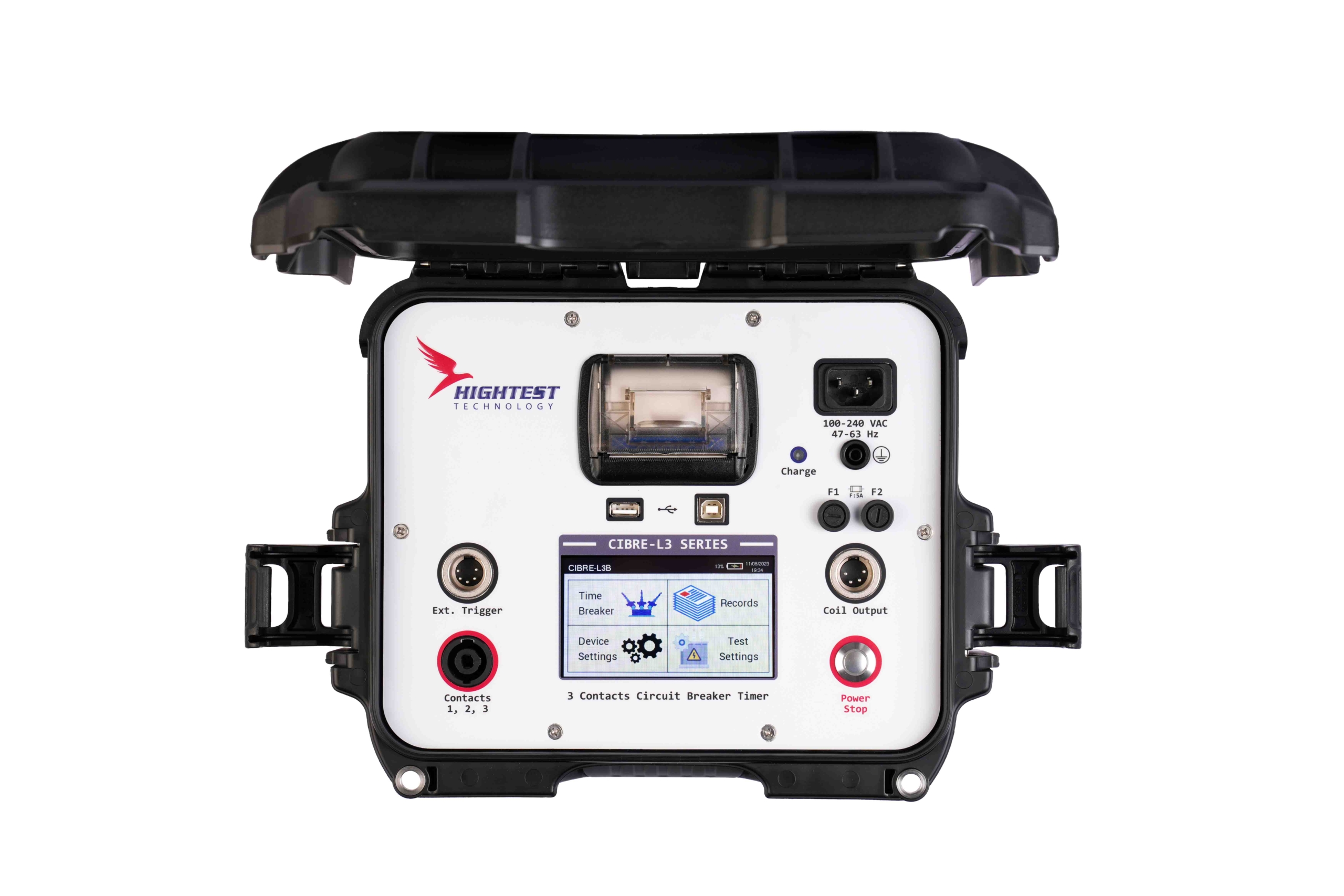

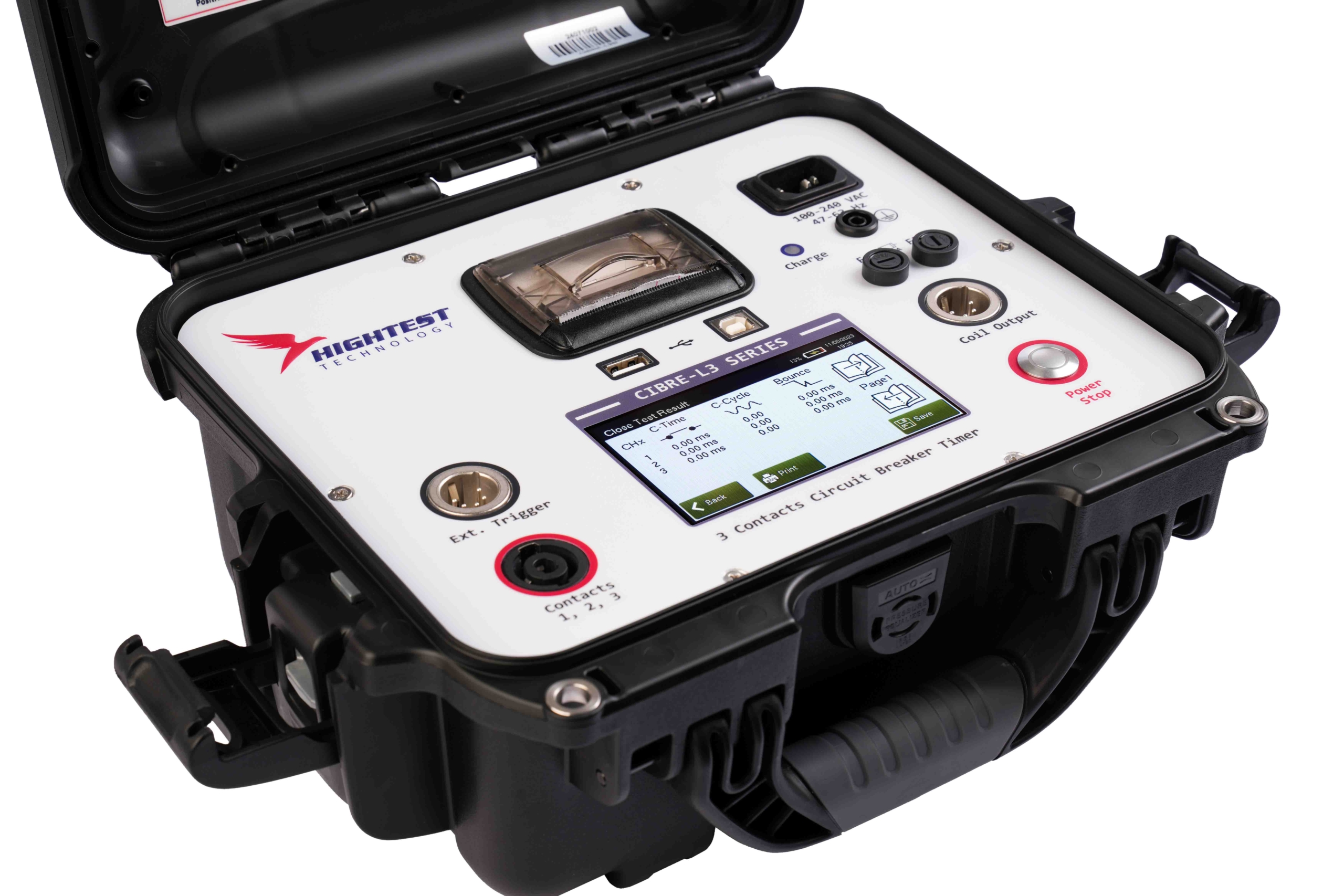

Analizor intrerupatoare trifazate HIGHTEST CIBRE-L3

Cod: CIBRE-L3 CIBRE-L3B BLUE



Brosura produs PDF, 1.21 Mb


Descriere

CIBRE-L3 3-Contact Circuit Breaker Timer with built-in Printer
CIBRE-L3 BLUE 3-Contact Circuit Breaker Timer with built-in Bluetooth & Printer
CIBRE-L3B 3-Contact Circuit Breaker Timer with built-in Battery & Printer
CIBRE-L3B BLUE 3-Contact Circuit Breaker Timer with built-in Battery, Bluetooth & Printer



Temporizatoarele de întrerupătoare cu 3 contacte din seria CIBRE-L3 sunt proiectate folosind tehnologie inginerească avansată pentru a testa temporizările de contact ale întrerupătoarelor.

Seria CIBRE-L3 are funcţii de măsurare rapide, ușoare şi precise datorită software-ului său ușor de utilizat.

Seria CIBRE-L3 sunt dispozitive alimentate cu baterii (caracteristică opţională), care permit utilizatorilor să efectueze teste chiar şi fără alimentare cu energie electrică în timpul testelor pe teren.

De ce trebuie să testăm întrerupătoarele?

Este foarte important să testaţi întrerupătoarele în mod regulat. Testele de temporizare a contactului sunt efectuate pentru a determina performanţa optimă a întrerupătoarelor.

Testarea poate determina funcţionarea necorespunzătoare a întrerupătoarelor în caz de defecţiune a sistemului şi pentru a îmbunătăţi fiabilitatea sistemului.

Teste de temporizare a contactului

Testele de temporizare a contactului sunt efectuate pentru a compara performanţa contactului principal şi a rezistenţei întrerupătoarelor cu specificaţiile producătorului.

Operaţiunile DESCHIDERE, ÎNCHIDERE, DESCHIDERE-ÎNCHIDERE, ÎNCHIDERE-DESCHIDERE şi DESCHIDERE-ÎNCHIDERE-DESCHIDERE ale întrerupătoarelor sunt temporizate în milisecunde (ms) şi cicluri şi apoi comparate cu specificaţiile producătorului pentru a determina performanţa întrerupătorului.

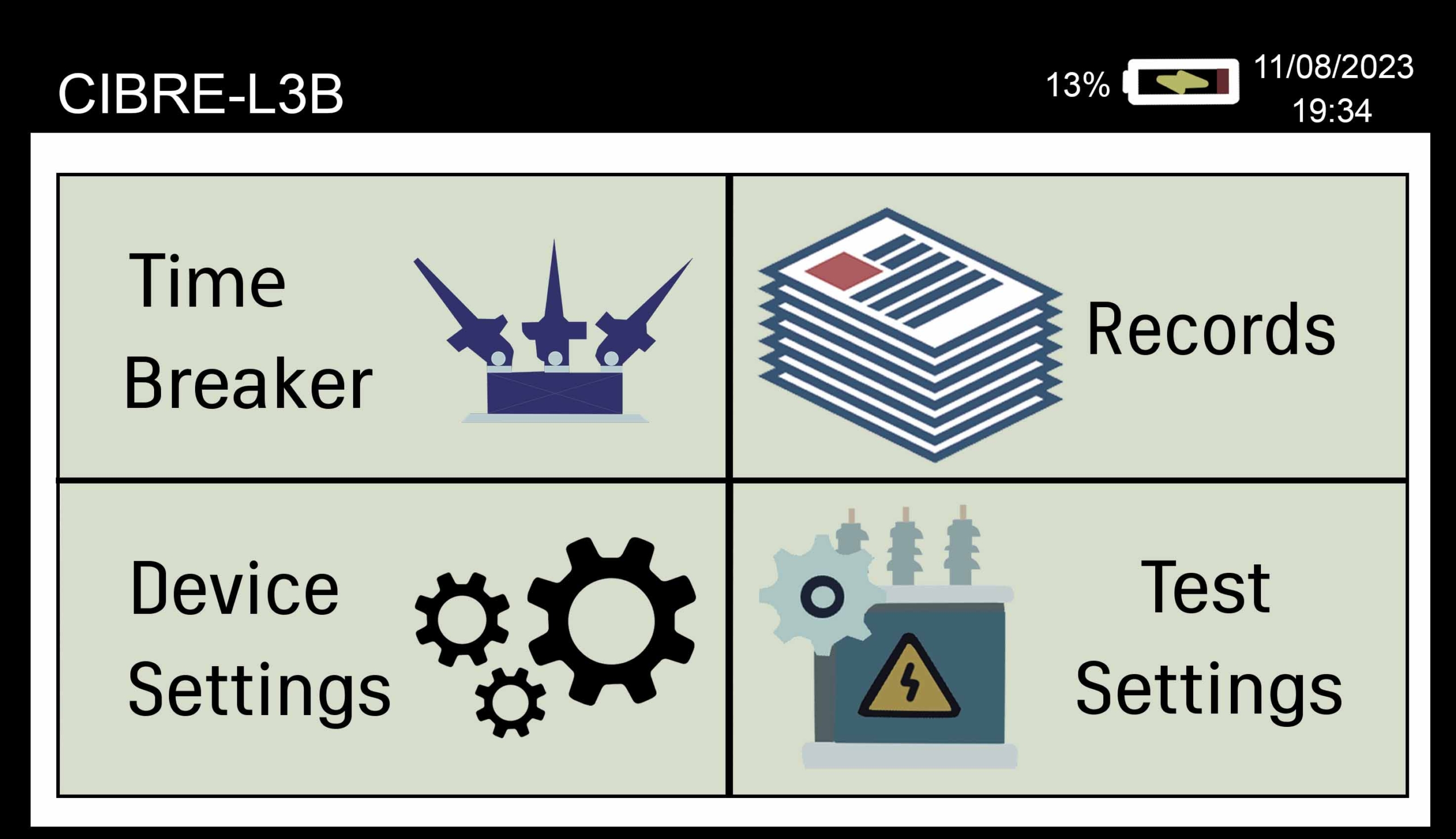

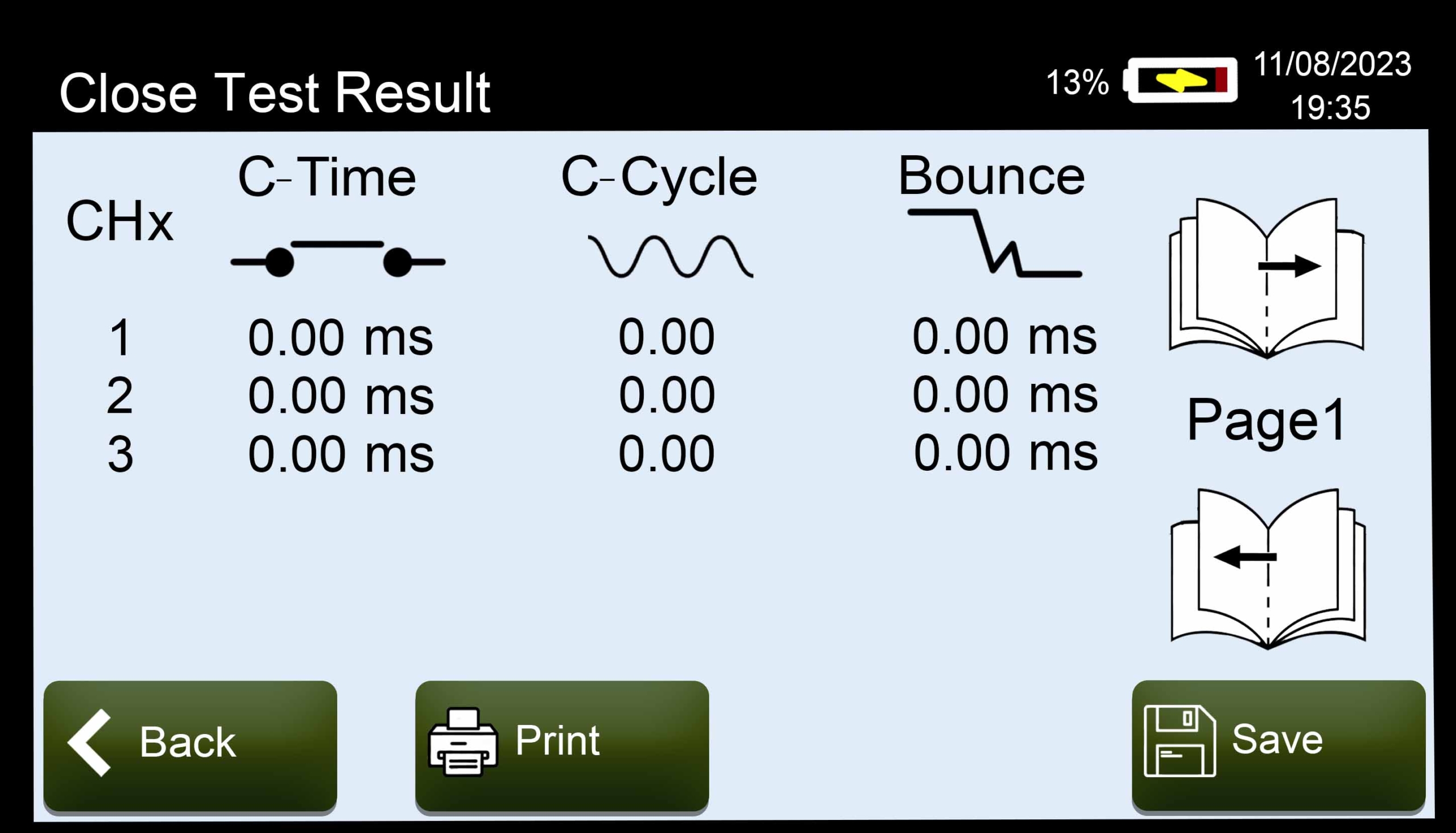

Seria CIBRE-L3 dispune de un ecran tactil color mare, de 4,3 inci, vizibil atât în ​​lumina puternică a soarelui, cât şi în condiţii de lumină slabă.

Operatorii pot imprima cu ușurinţă rezultatele măsurătorilor cu imprimanta încorporată de 2,25 inci a seriei CIBRE-L3.

Rezultatele pot fi salvate şi pe o unitate flash USB sau în memoria internă a dispozitivului.

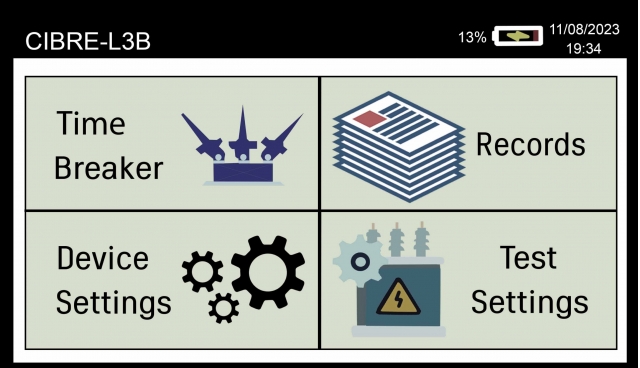

Capacitatea multilingvă şi meniul de operare ușor de utilizat facilitează controlul seriei CIBRE-L3.

Dispozitivele din seria CIBRE-L3 sunt ușoare, compacte şi robuste, cu protecţie IP67 (carcasă închisă), ceea ce le face perfecte pentru testele pe teren.

Caracteristici

  • Timp de contact (O, C, O-C, C-O şi O-C-O)
  • 3 intrări contact uscat
  • Precizie de temporizare: 0,05% citire ± 0,1 ms
  • Ferestre de temporizare: 1s, 10s şi 20s
  • Rază de detectare contact: Închis ≤20 Ω şi
  • Deschis ≥5000 Ω
  • Baterie opţională
  • Comunicare Bluetooth opţională
  • Imprimantă încorporată de 2,25”
  • Ecran tactil color TFT de 4,3”
  • Ușor şi portabil
  • Clasă de protecţie IP67 (carcasă închisă)

Specificaţii tehnice

Parametri de măsurare Temporizare contact (O, C, O-C, C-O şi O-C-O)
Intrări contact uscat 3 canale de intrare uscate (fiecare detectează canalul principal)
Ferestre de temporizare 1s, 10s, 20s
Rezoluţie de temporizare Durată 1 s Durată 10 s Durată 20 s
± 50 µs ± 500 µs ± 1 ms
Precizie de temporizare 0,05% citire ± 0,1 ms
Protecţie canal contact uscat Protecţie siguranţe şi diode, Toate contactele sunt legate la masă până la testare
Interval de detectare contact Închis ≤20 Ω
Deschis ≥5000 Ω
Interval de detectare rezistor 20Ω – 5000Ω
Tensiune de intrare declanșator 24 – 300 V CC sau vârf CA
Protecţie intrare contact uscat Protecţie diodă/ESD
Operaţiuni întrerupător DESCHIDERE, ÎNCHIDERE, DESCHIDERE-ÎNCHIDERE, ÎNCHIDERE-DESCHIDERE, DESCHIDERE-ÎNCHIDERE-DESCHIDERE
Capacitate de iniţiere întrerupător 20 A, 300 V CC sau vârf CA
Interval de citire curent de iniţiere 0 – 20A CC, 5 kHz
Putere de intrare 100-240 V, 47/63 Hz
Baterie Da, 14,4 V 3,45 Ah (Opţional; Modele: CIBRE-L3B şi CIBRE-L3B ALBASTRU)
Ecran tactil color de 4,3 inch Afișaj
Memorie Până la 200 de înregistrări
Comunicare USB 2.0/1.1 Standard-A, USB 2.0/1.1 Standard-B
Bluetooth (Opţiune de instalare din fabrică; Modele: CIBRE-L3 BLUE şi CIBRE-L3B BLUE)

Imprimantă Imprimantă încorporată de 2,25 inch
Dimensiuni 12,5″ x 10,1″ x 6,0″ (318 mm x 257 mm x 152 mm)
Greutate 3 kg (modele cu baterie)
Temperatură de funcţionare -10 °C până la +60 °C
Umiditate 95% RH fără condens
Clasă de protecţie IP67 (carcasă închisă)


Prezentare video HIGHTEST CIBRE-L3




Accesorii standard

Conţinutul pachetului
Dispozitiv CIBRE-L3, cablu de contact de 6 m, cablu prelungitor de contact de 10 m, cablu de iniţiere de 1 m, cablu prelungitor de iniţiere de 5 m, cablu de declanșare extern de 1 m, cablu prelungitor de declanșare extern de 5 m, cablu de alimentare, cablu de împământare, cablu USB, hârtie de imprimantă (2x), unitate flash USB, software DMP, manual de instrucţiuni (copie electronică), geantă de transport moale



Alte produse HIGHTEST

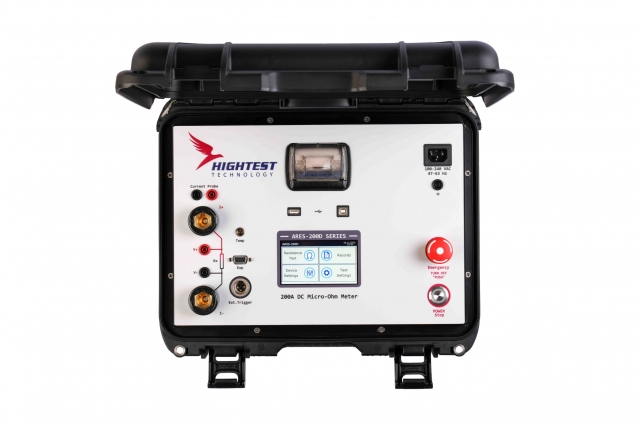

MICRO-OHMMETRU 200A REZISTENTE CONTACT JOASE SI REZISTENTA DINAMICA-STATICA HIGHTEST ARES-200D

• Măsurarea rezistenţei de contact
• Curent reglabil: 1 A până la 200 A
• Interval de măsurare de la 0,1 µOhm până la 5 Ohm
• Precizie tipică 0,1%
• Măsurarea rezistenţei statice
• Măsurarea rezistenţei dinamice
• Mod de testare dublă a împământării

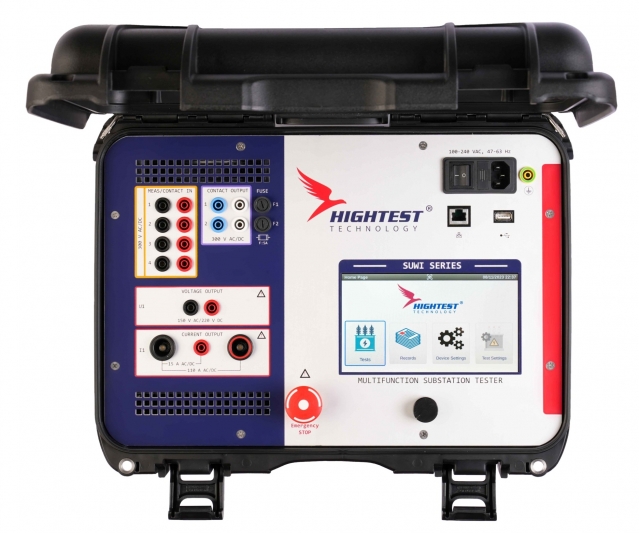

TESTER MULTIFUNCTIONAL SUBSTATII TRANSFORMARE HIGHTEST SUWI-120

• Dispozitiv de testare multifuncţional
• Teste de temporizare a releelor
• Teste de raport de transformare
• Teste de rezistenţă de contact
• Teste de temporizare a întrerupătorului de circuit 3f

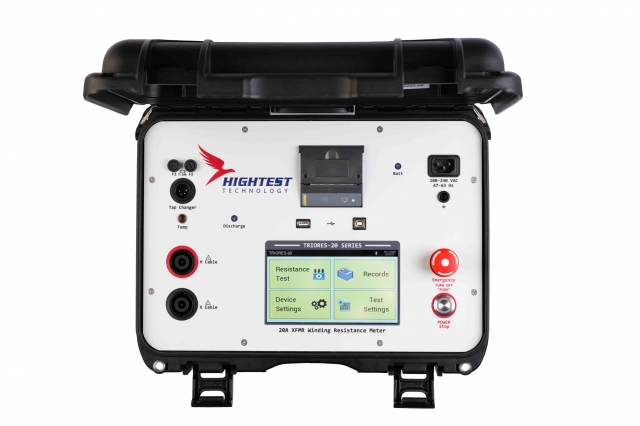

PUNTE OHMETRU REZISTENTA INFASURARI TRANSFORMATOARE HIGHTEST TRIORES-20

• Măsurare complet automată a rezistenţei trifazate şi monofazate cu configuraţie cu cablu trifazat
• Interval de măsurare, de la 0,1 uOhm la 100.000 Ohm
• Ieşire de curent reglabilă de la 0,001 A la 20 A CC
• Precizie ridicată (0,1%)
• Tensiune de testare 50 V
• Funcţie de demagnetizare

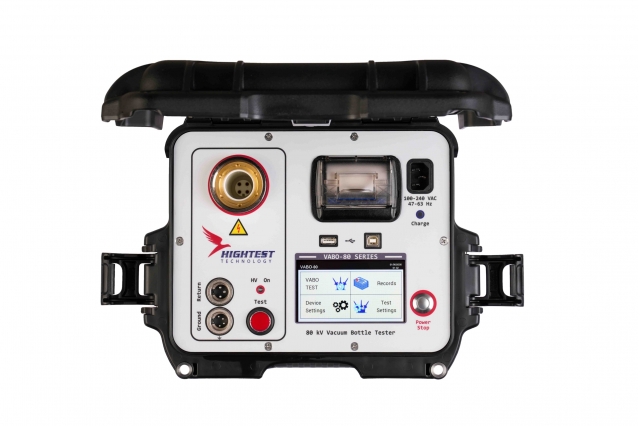

TESTER INTRERUPATOARE IN VID STICLA VACUUM DIN CIRCUITE INTRERUPTOARE HIGHTEST VABO-80

• Testarea întrerupătorului de circuit cu sticlă în vid
• Test de integritate a mănuşilor de protecţie electrică
• Testare automată
• 10 kV până la 80 kV CC cu tensiuni în trepte de 1 kV
• Precizie ridicată (1,5%)
• Valoare presetată a curentului de scurgere de 100 μA, 200 μA şi 300 μA
• Imprimantă încorporată de 25 de inci
• Memorie internă (stocare până la 200 de înregistrări)

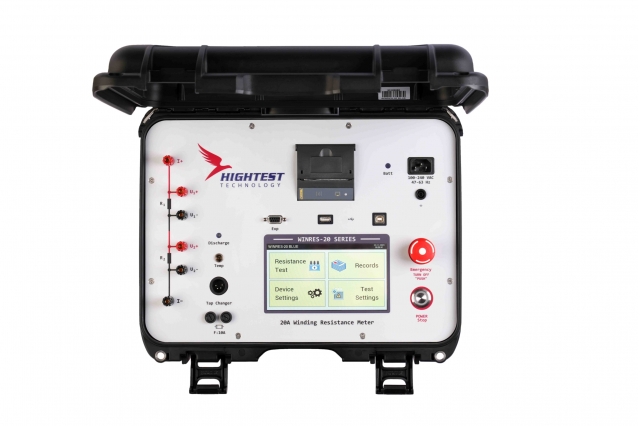

OHMMETRU REZISTENTA INFASURARII TRANSFORMATOARELOR HIGHTEST WINRES-20

• Măsurare rezistenţă pe 2 canale
• Măsurători de la 0,1 uOHm la 100.000 Ohm
• Ieşire curent reglabilă de la 0,001 A la 20 A CC
• Precizie ridicată (0,1%)
• Tensiune de testare 50 V
• Funcţie de demagnetizare

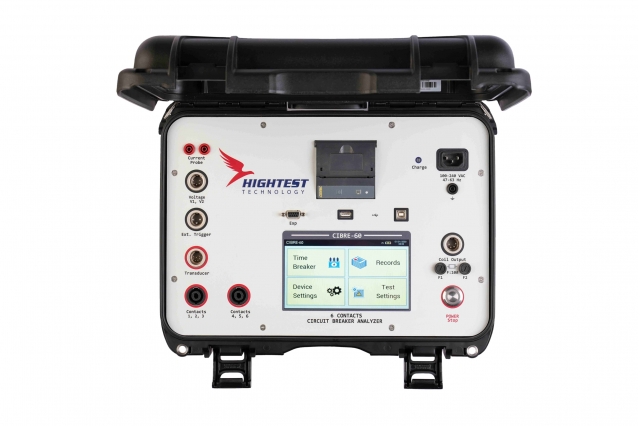

TESTER TIMPI CONTACTE CIRCUIT INTRERUPATOR HIGHTEST CIBRE-60

• Timp de contact (O, C, O-C, C-O şi O-C-O)
• Teste de mișcare (viteză traductor, cursă, vibraţie)
• 6 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Ecran tactil color TFT de 7

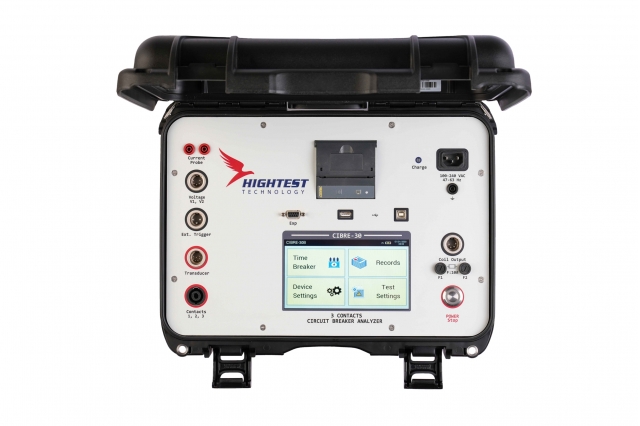

TESTER CIRCUITE INTRERUPTOARE HIGHTEST CIBRE-30

• Timp de contact (O, C, O-C, C-O şi O-C-O)
• Teste de mișcare (viteză traductor, cursă, vibraţie)
• 3 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,28”
• Ecran tactil color TFT de 7”

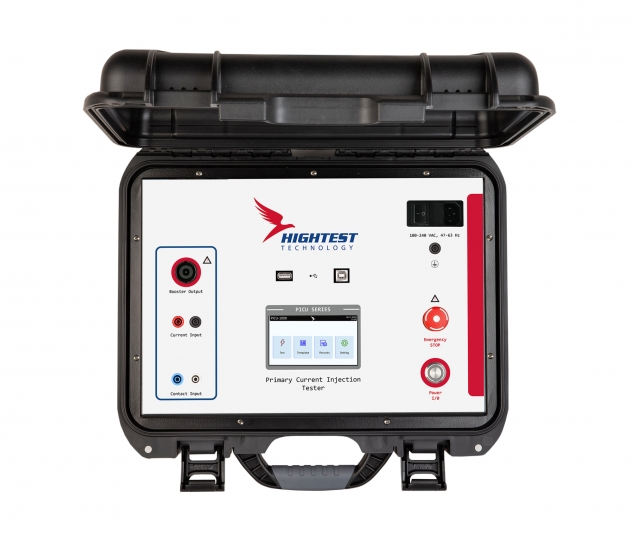

TRUSA INJECTIE CURENTI PRIMARI 1000A HIGHTEST PICU-1000

• Capacitate de curent ridicat - Ieşire continuă de până la 1000A pentru aplicaţii de injecţie primară
• Testare multifuncţională - Potrivită pentru testarea releelor de protecţie, a întrerupătoarelor MCCB (întrerupătoare de circuit în carcasă turnată) şi a raportului de transformare al CT-urilor
• Precis şi fiabil
• Robust şi portabil
• Protecţie încorporată

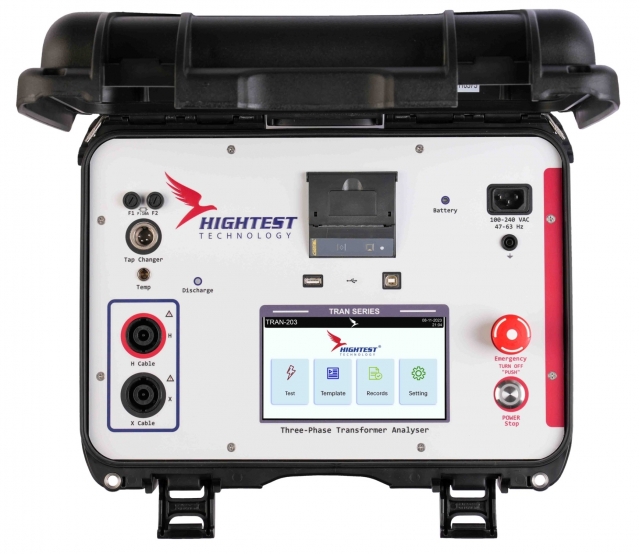

ANALIZOR TRANSFORMATOARE RAPORT TRANSFORMARE SI REZISTENTA INFASURARI HIGHTEST TRAN-203

• Măsurarea raportului de transformare (monofazat şi trifazat)
• Măsurarea rezistenţei înfășurărilor (monofazat şi trifazat)
• Test de funcţionare la încălzire/Test de creștere a temperaturii
• Test de echilibru magnetic
• Ecran tactil color TFT de 7 inch

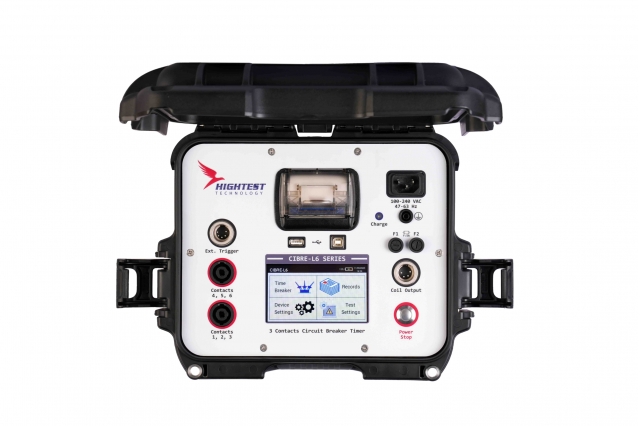

ANALIZOR CIRCUIT INTRERUPTOR HIGHTEST CIBRE-L6
