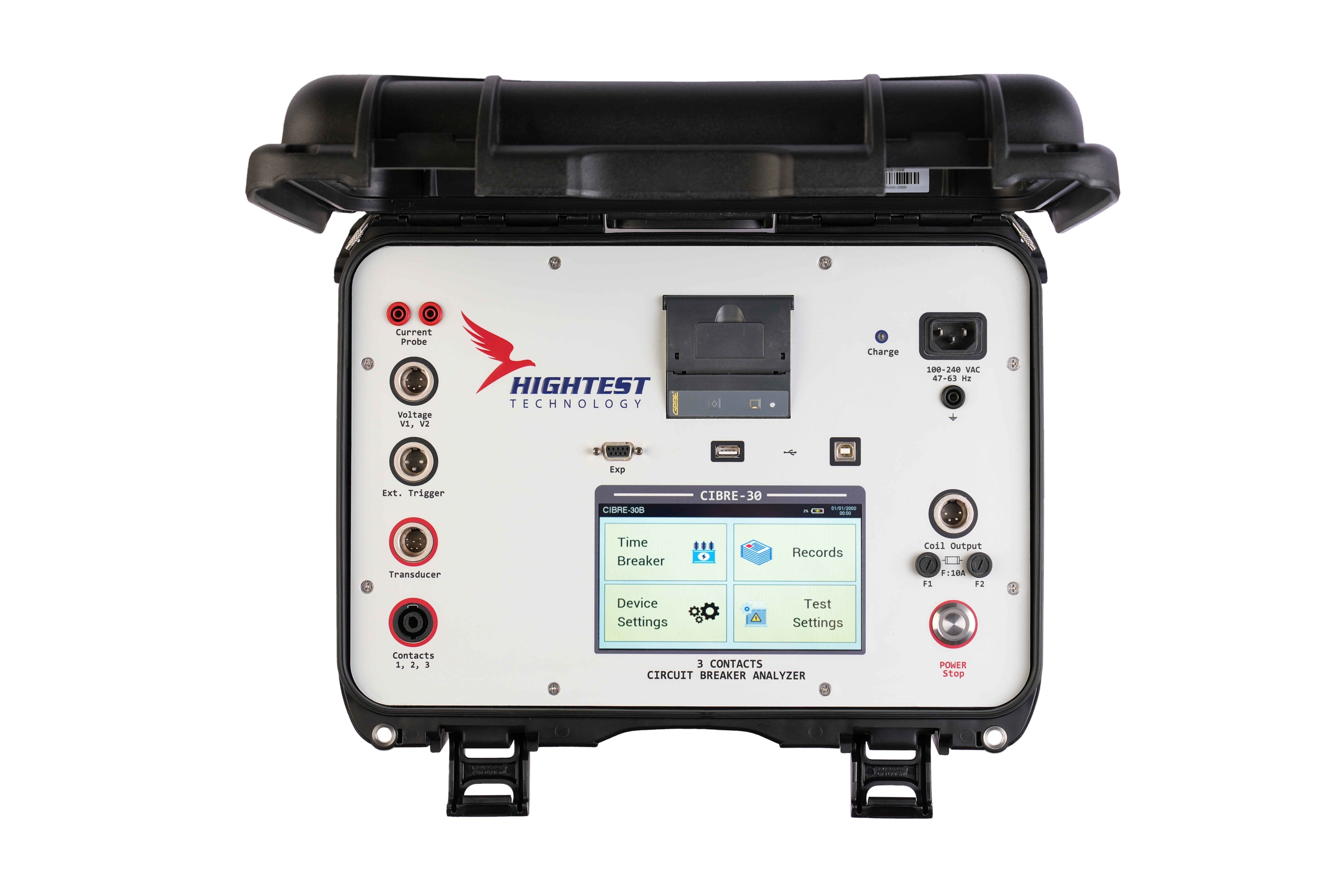

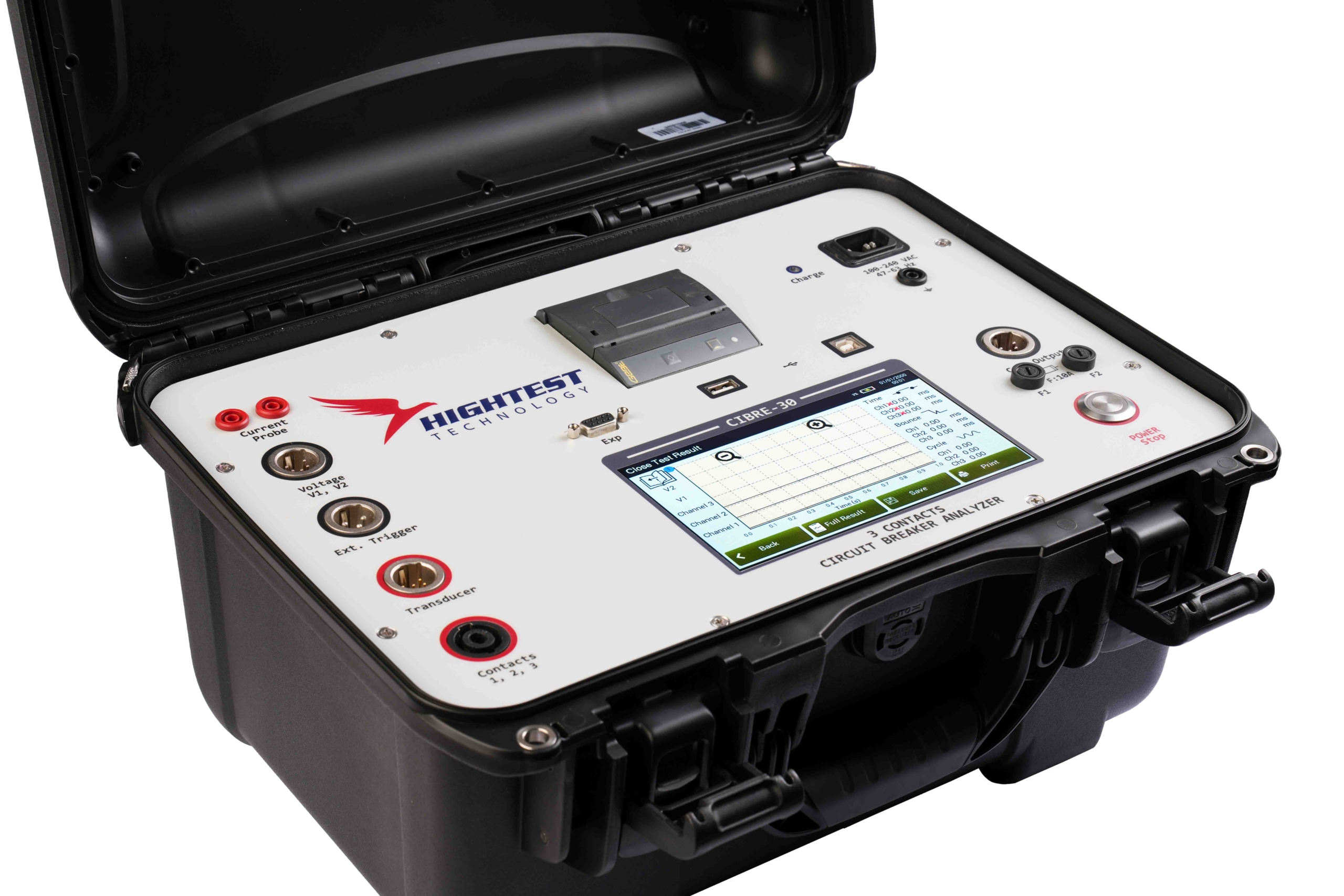

Tester circuite intreruptoare HIGHTEST CIBRE-30

Cod: CIBRE-30 CIBRE30 CIBRE-30B BLUE



Brosura produs PDF, 0.95 Mb


Descriere

CIBRE-30 3-Contact Circuit Breaker Analyser with built-in Printer
CIBRE-30 BLUE 3-Contact Circuit Breaker Analyser with built-in Bluetooth & Printer
CIBRE-30B 3-Contact Circuit Breaker Analyser with built-in Battery & Printer
CIBRE-30B BLUE 3-Contact Circuit Breaker Analyser with built-in Battery, Bluetooth & Printer

Seria CIBRE-30

Analizor de întrerupătoare de circuit cu 3 contacte şi imprimantă încorporată

Analizoarele de întrerupătoare de circuit cu 3 contacte din seria CIBRE-30 sunt proiectate folosind tehnologie inginerească avansată pentru a testa temporizarea contactelor întrerupătoarelor de circuit.

Seria CIBRE-30 are funcţii de măsurare rapide, ușoare şi precise datorită software-ului său ușor de utilizat.

Seria CIBRE-30 este un dispozitiv alimentat cu baterii (caracteristică opţională), care permite utilizatorilor să efectueze teste chiar şi fără alimentare în timpul testelor pe teren.

De ce trebuie să testăm întrerupătoarele de circuit?

Este foarte important să testaţi întrerupătoarele de circuit în mod regulat. Testele de temporizare a contactelor şi testele de mișcare sunt efectuate pentru a determina performanţa optimă a întrerupătoarelor. Testarea poate determina funcţionarea necorespunzătoare a întrerupătoarelor în caz de defecţiune a sistemului şi pentru a îmbunătăţi fiabilitatea sistemului.

Teste de temporizare a contactelor

Teste de temporizare a contactelor sunt efectuate pentru a compara performanţa contactelor principale şi ale rezistorului întrerupătoarelor cu specificaţiile producătorului.

Operaţiunile DESCHIDERE, ÎNCHIDERE, DESCHIDERE-ÎNCHIDERE, ÎNCHIDERE-DESCHIDERE şi DESCHIDERE-ÎNCHIDERE-DESCHIDERE ale întrerupătoarelor sunt cronometrate în milisecunde (ms) şi cicluri şi apoi comparate cu specificaţiile producătorului pentru a determina performanţa întrerupătorului.


Teste de mișcare


Seria CIBRE-30 poate efectua teste de mișcare, cum ar fi viteza traductorului, cursa şi vibraţia. O viteză mai mică a traductorului poate reduce capacitatea de rupere a contactului principal, în timp ce o viteză mai mare poate provoca daune mecanice componentelor de amortizare şi vibraţii excesive. Prin urmare, este necesar să se testeze viteza traductorului pentru a o compara cu specificaţiile producătorului.

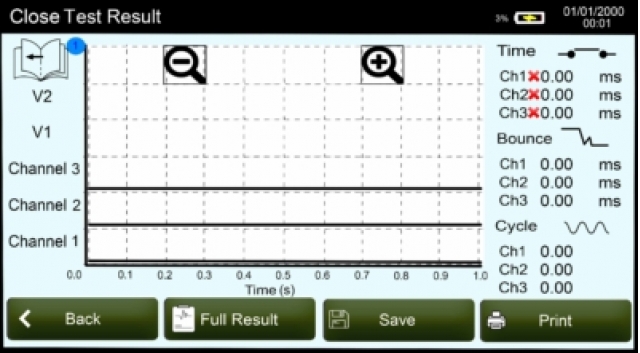

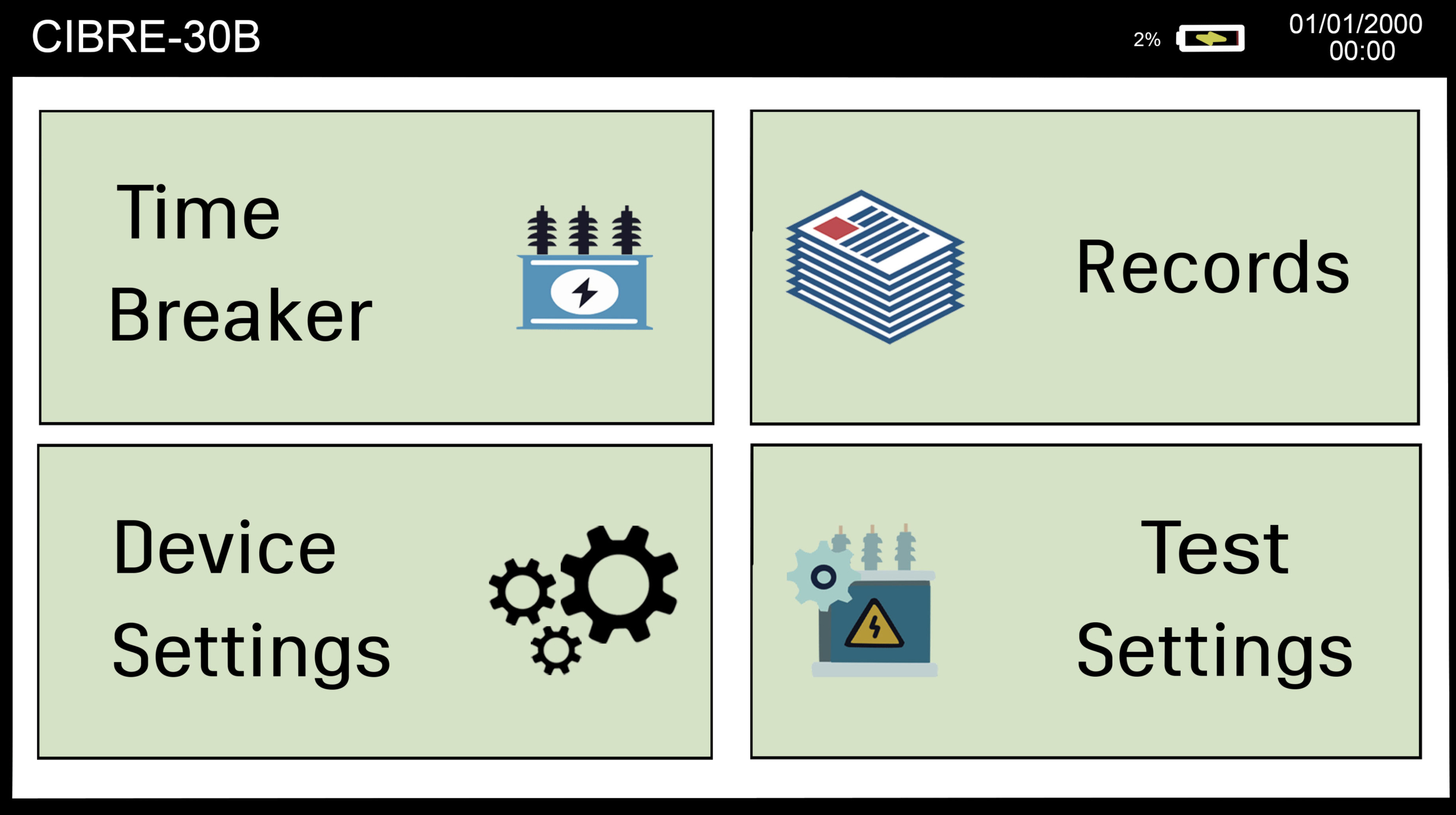

Seria CIBRE-30 dispune de un ecran tactil color mare de 7 inci, vizibil atât în ​​lumina puternică a soarelui, cât şi în condiţii de lumină slabă.


Operatorii pot imprima cu ușurinţă rezultatele măsurătorilor cu imprimanta încorporată de 2,28 inci a seriei CIBRE-30. Rezultatele pot fi salvate şi pe o unitate flash USB sau în memoria internă a dispozitivului.


Capacitatea multilingvă şi meniul de operare ușor de utilizat facilitează controlul seriei CIBRE-30.

Dispozitivele din seria CIBRE-30 sunt ușoare, compacte şi robuste, cu protecţie IP67 (carcasă închisă), ceea ce le face perfecte pentru testele pe teren.

Caracteristici

  • Timp de contact (O, C, O-C, C-O şi O-C-O)
  • Teste de mișcare (viteză traductor, cursă, vibraţie)
  • 3 intrări contact uscat
  • Precizie de temporizare: 0,05% citire ± 0,1 ms
  • Ferestre de temporizare: 1s, 10s şi 20s
  • Rază de detectare contact: Închis ≤20 Ω şi
  • Deschis ≥5000 Ω
  • Baterie opţională
  • Comunicare Bluetooth opţională
  • Imprimantă încorporată de 2,28”
  • Ecran tactil color TFT de 7”
  • Ușor şi portabil
  • Clasă de protecţie IP67 (carcasă închisă)

Specificaţii tehnice

Parametri de măsurare

Temporizare contact (O, C, O-C, C-O şi O-C-O)
Teste de mișcare (viteză traductor, cursă, vibraţie)
Intrări contact uscat 3 canale de intrare uscate (fiecare detectează principalul) şi contacte rezistor de inserţie
Ferestre de temporizare 1s, 10s, 20s
Rezoluţie de temporizare Durată 1 s Durată 10 s Durată 20 s
± 50 µs ± 500 µs ± 1 ms
Precizie de temporizare 0,05% citire ± 0,1 ms
Protecţie canal contact uscat Protecţie siguranţe şi diode, Toate contactele sunt legate la masă până la testare
Interval de detectare contact Închis ≤20 Ω
Deschis ≥5000 Ω
Interval de detectare rezistor 20Ω – 5000Ω
Tensiune de intrare declanșator 24 – 300 V CC sau vârf CA
Protecţie intrare contact uscat Protecţie diodă/ESD
Operaţiuni întrerupător DESCHIDERE, ÎNCHIDERE, DESCHIDERE-ÎNCHIDERE, ÎNCHIDERE-DESCHIDERE, DESCHIDERE-ÎNCHIDERE-DESCHIDERE
Interval de intrare detectare tensiune V1 (Intrare analogică) V2 (Detector prezenţă/absenţă)
0 – 250 V CC sau vârf CA 24 – 300 V CC sau vârf CA
Capacitate de iniţiere întrerupător 20 A, 300 V CC sau vârf CA
Traductor digital de deplasare Intrare 5V/12Vdc TTL
Interval de citire a curentului de iniţiere 0 – 20A DC, 5 kHz
Alimentare intrare 100-240 V, 47/63 Hz
Baterie Da, 14,4 Vdc 6,9 Ah (Opţional; Model: CIBRE-30B, CIBRE-30B BLUE)
Afișaj Ecran tactil color de 7 inch
Memorie Până la 200 de înregistrări
Comunicare USB 2.0/1.1 Standard-A, USB 2.0/1.1 Standard-B
Bluetooth (Opţiune de instalare din fabrică; Modele: CIBRE-30 BLUE şi CIBRE-30B BLUE)
Imprimantă Imprimantă încorporată de 2,28 inch
Dimensiuni 16,9″ x 12,9″ x 9,3” (429 mm x 328 mm x 236 mm)
Greutate 8,2 kg (modele cu baterie)
Temperatură de funcţionare -10 °C până la +60 °C
Umiditate 90% RH fără condens
Clasă de protecţie IP67 (carcasă închisă)





Accesorii standard


Conţinut standard: CIBRE-30, cablu de contact de 6 m, cablu de extensie pentru contact de 10 m, cablu de iniţiere de 1 m, cablu de extensie pentru iniţiere de 5 m, cablu de declanșare externă de 1 m, cablu de extensie pentru declanșare externă de 5 m, cablu de măsurare a tensiunii de 1 m, cablu de extensie pentru măsurarea tensiunii de 5 m, cablu de alimentare, cablu de împământare, cablu USB, hârtie de imprimantă (x2), unitate flash USB, manual de instrucţiuni (copie electronică), husă pentru cablu



Optiuni recomandate

Opţiuni: encoder liniar de 325 mm, encoder rotativ, baterie, Bluetooth



Alte produse HIGHTEST

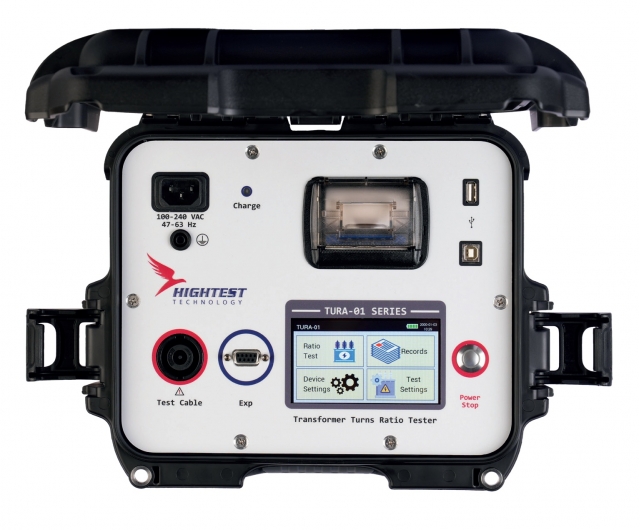

HIGHTEST TURA-01 TESTER RAPORT TRANSFORMARE

• Măsurarea raportului de transformare (măsurare monofazată şi trifazată)
• Intervale de măsurare a raportului de la 0,8 la 33.000
• Precizie ridicată (0,08%)
• Tensiuni de testare AC 1V, 4V, 10V, 40 V şi 100 V


TESTER CIRCUITE INTRERUPTOARE HIGHTEST CIBRE-30

• Timp de contact (O, C, O-C, C-O şi O-C-O)
• Teste de mișcare (viteză traductor, cursă, vibraţie)
• 3 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,28”
• Ecran tactil color TFT de 7”

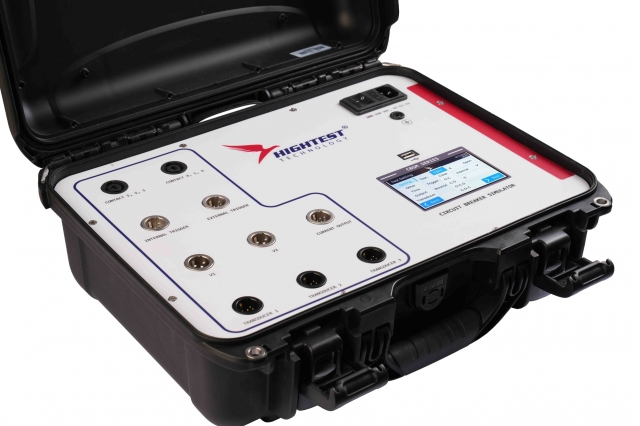

SIMULATOR CIRCUITE INTRERUPATOARE HIGHTEST CBSM

• Canale de temporizare a contactului 6 canale de temporizare a contactului; Precizie: 0,01 ms
• Canal de temporizare CT 1 canal de temporizare CT, 500 mA, Precizie: +-0,5 ms
• Canale traductor digital 3 canale traductor digital; Precizie: 0,02
• Canal de tensiune V1 20 Vrms
• Canal de tensiune V2 30 Vcc
• Canal de declanșare intern 2 A
• Canal de declanșare extern 24 Vcc
• Afișaj Ecran tactil color de 4,3 inci

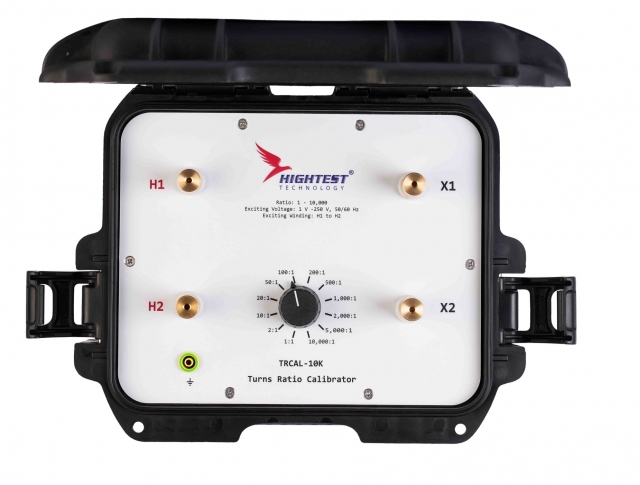

CALIBRATOR RAPORT TRANSFORMARE LA TRANSFORMATOARE HIGHTEST TRCAL-10K

• Interval raport de la 1 la 10.000 (1:1, 2:1, 5:1, 10:1, 50:1, 100:1, 200:1, 500:1, 1.000:1, 2.000:1, 5.000:1, 10.000:1)
• Interval tensiune de excitaţie 1 V - 250 V
• Înfășurări de excitaţie: înfășurări H1-H2

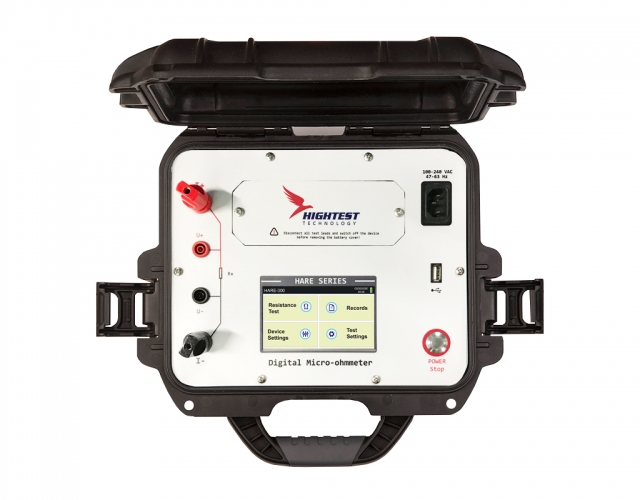

MICROHMMETRU REZISTENTA DE CONTACT CINRCUITE INTRERUPTOARE, SUNT, SEPARATOR HIGHTEST HARE

• Tester portabil de rezistenţă de contact
• Curent de testare reglabil de la 0,4A la 100A (HARE-100)
• Curent de testare reglabil de la 0,4A la 200A (HARE-200)
• Curent de testare reglabil de la 0,4A la 300A (HARE-300)
• Măsurare rezistenţă de până la 5 OHm
• Rezoluţie de 0,1 uOhm
• Descărcare automată

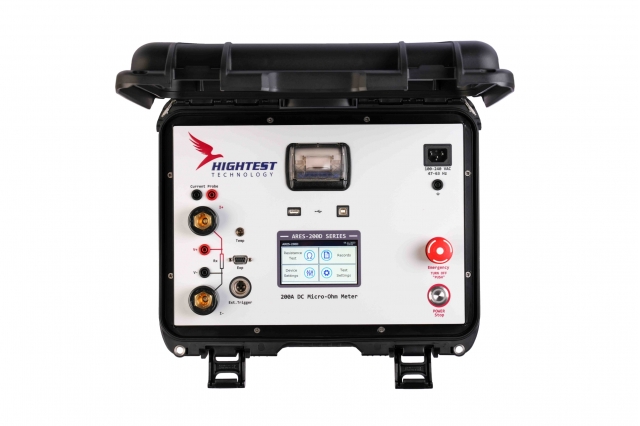

MICRO-OHMMETRU 200A REZISTENTE CONTACT JOASE SI REZISTENTA DINAMICA-STATICA HIGHTEST ARES-200D

• Măsurarea rezistenţei de contact
• Curent reglabil: 1 A până la 200 A
• Interval de măsurare de la 0,1 µOhm până la 5 Ohm
• Precizie tipică 0,1%
• Măsurarea rezistenţei statice
• Măsurarea rezistenţei dinamice
• Mod de testare dublă a împământării

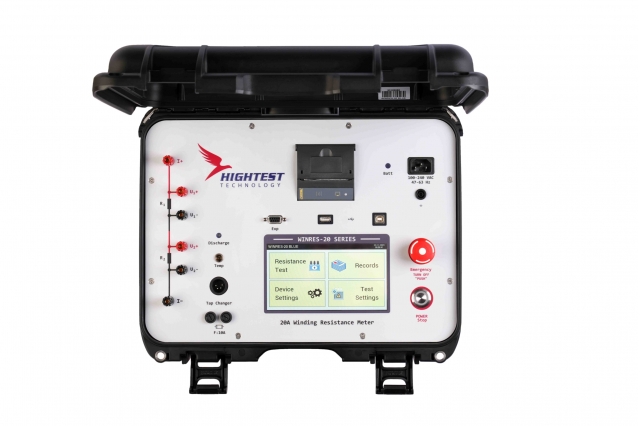

OHMMETRU REZISTENTA INFASURARII TRANSFORMATOARELOR HIGHTEST WINRES-20

• Măsurare rezistenţă pe 2 canale
• Măsurători de la 0,1 uOHm la 100.000 Ohm
• Ieşire curent reglabilă de la 0,001 A la 20 A CC
• Precizie ridicată (0,1%)
• Tensiune de testare 50 V
• Funcţie de demagnetizare

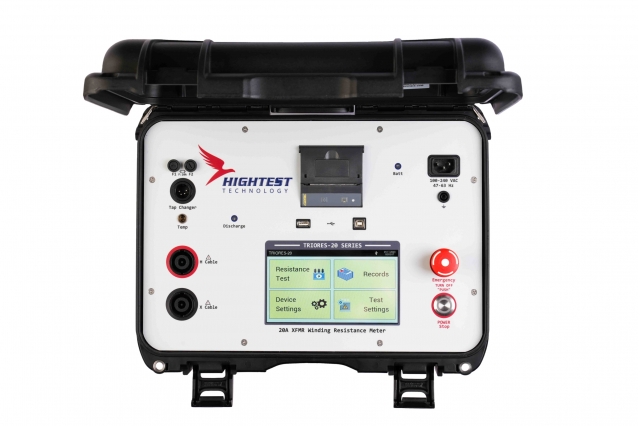

PUNTE OHMETRU REZISTENTA INFASURARI TRANSFORMATOARE HIGHTEST TRIORES-20

• Măsurare complet automată a rezistenţei trifazate şi monofazate cu configuraţie cu cablu trifazat
• Interval de măsurare, de la 0,1 uOhm la 100.000 Ohm
• Ieşire de curent reglabilă de la 0,001 A la 20 A CC
• Precizie ridicată (0,1%)
• Tensiune de testare 50 V
• Funcţie de demagnetizare

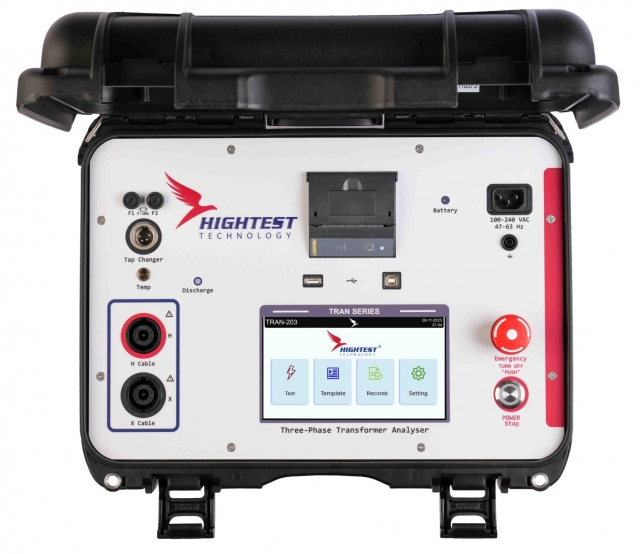

ANALIZOR TRANSFORMATOARE RAPORT TRANSFORMARE SI REZISTENTA INFASURARI HIGHTEST TRAN-203

• Măsurarea raportului de transformare (monofazat şi trifazat)
• Măsurarea rezistenţei înfășurărilor (monofazat şi trifazat)
• Test de funcţionare la încălzire/Test de creștere a temperaturii
• Test de echilibru magnetic
• Ecran tactil color TFT de 7 inch

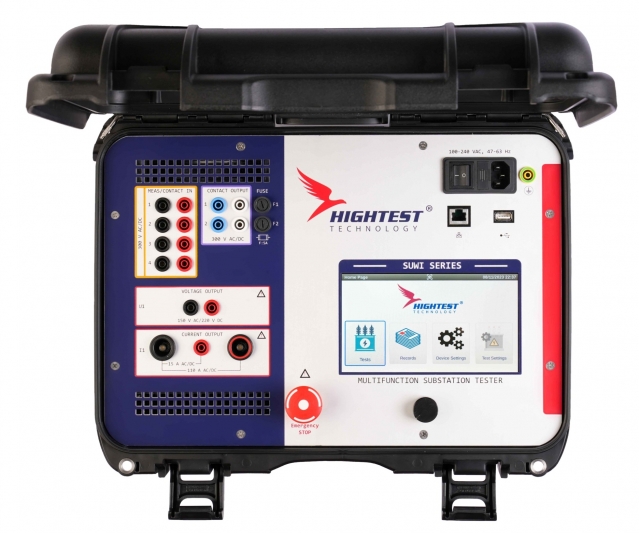

TESTER MULTIFUNCTIONAL SUBSTATII TRANSFORMARE HIGHTEST SUWI-120
