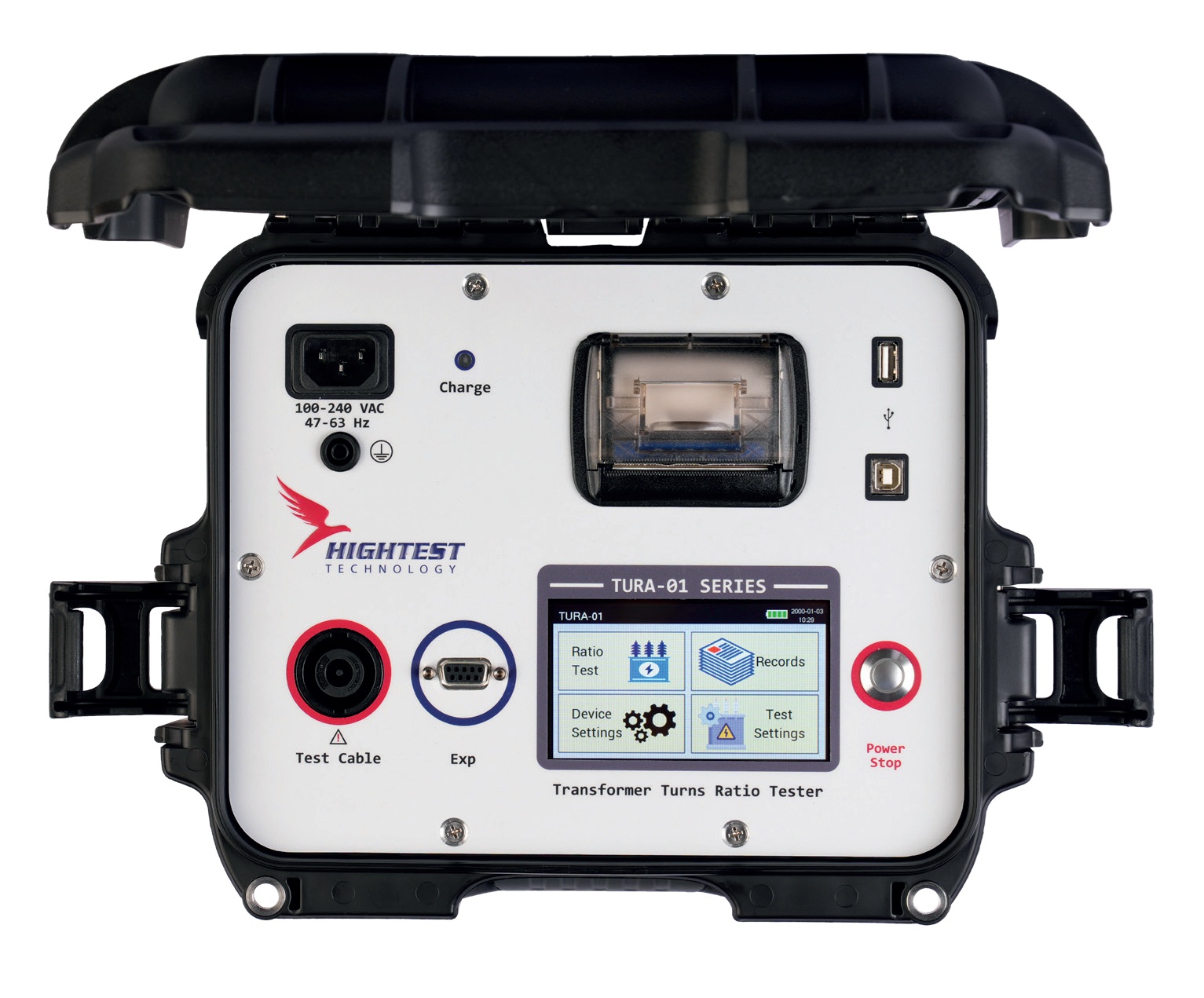

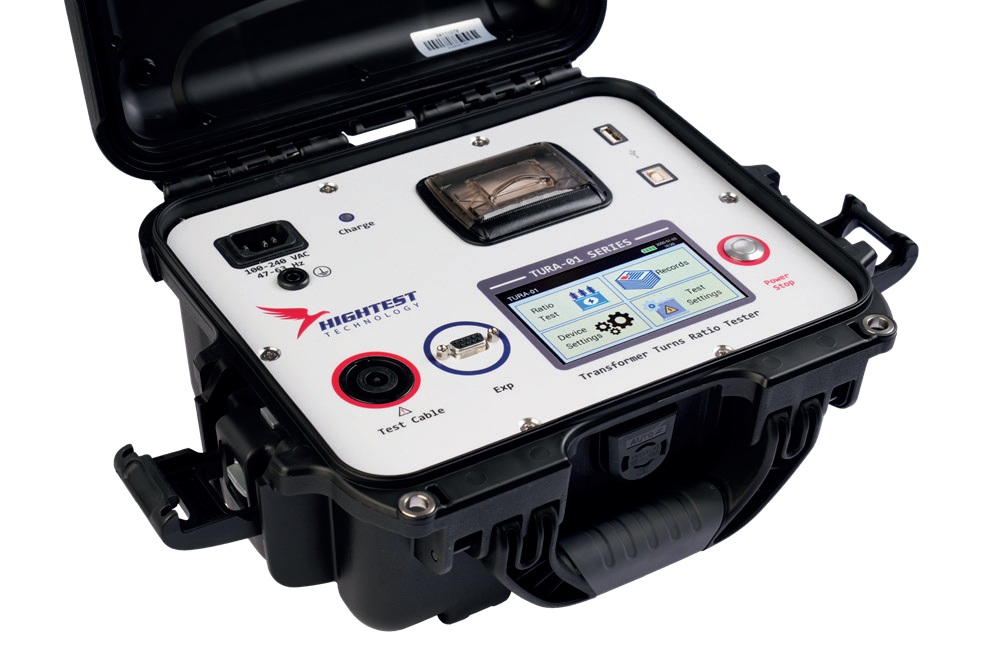

TURA-01 100V Transformer Turns Ratio Tester with built-in Battery & Printer
TURA-01 BLUE 100V Transformer Turns Ratio Tester with built-in Bluetooth, Battery & Printer
TESTER DE RAPPORT DE TRANSFORMARE SERIA TURA-01 100V
TURA-01 este conceput pentru a măsura cu precizie raportul de transformare al transformatoarelor monofazate şi trifazate. TURA-01 efectuează măsurători rapide şi precise ale raportului de transformare la transformatoarele de curent, tensiune şi putere folosind interfaţa sa ușor de utilizat.
Cu o precizie de vârf pe piaţă, TURA-01 are o capacitate foarte largă de măsurare a raportului, cu o precizie de 0,08%. Alte caracteristici disponibile pe TURA-01 includ măsurarea curentului de excitaţie al miezului, a unghiului de fază, a polarităţii şi a erorii de raport.

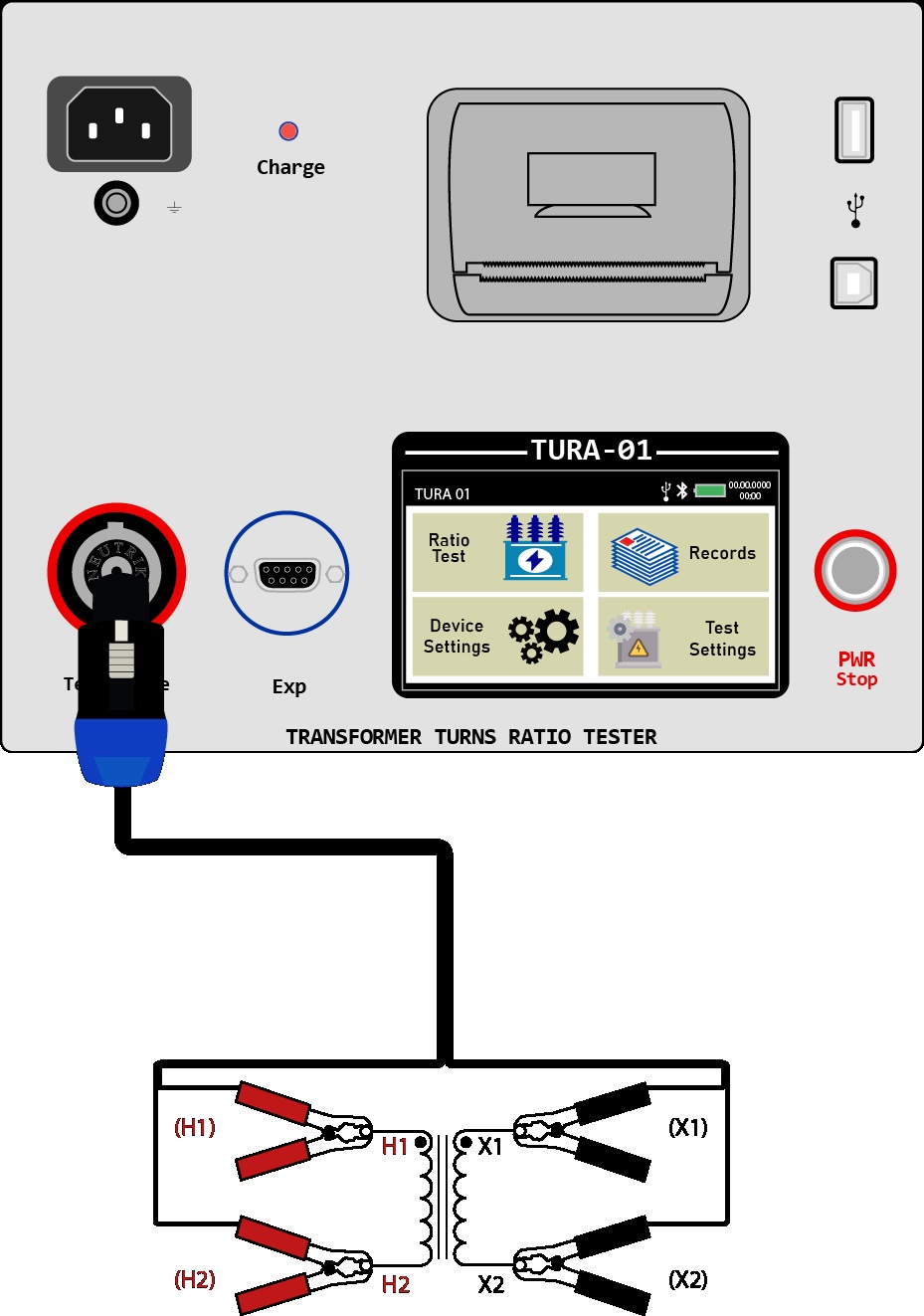

Instrumentul TURA-01 are o configuraţie de cablu monofazată, deşi utilizatorii pot efectua în continuare teste ale transformatoarelor trifazate conectând cablurile pentru fiecare fază unul câte unul. Instrumentul conţine, de asemenea, o listă utilă de diagrame de conectare pentru diferitele configuraţii ale transformatoarelor. Operatorul selectează pur şi simplu cea pe care dorește să o afișeze. Prin urmare, nu este nevoie de un manual sau diagrame suplimentare pentru a înţelege conexiunile cablurilor pentru fiecare grup vectorial. Selectarea grupului vectorial corect este suficientă, iar dispozitivul arată cum se conectează cablurile la transformator. Instrumentul TURA-01 are o gamă largă de funcţionare pentru utilizare pe echipamente precum transformatoare de curent de înaltă excitaţie până la transformatoare de potenţial de mare putere în substaţii. Instrumentul poate genera tensiuni de testare de 1V, 4V, 10V, 40 V şi 100 V AC.
Ecranul tactil color de 4,3 inci este suficient de mare pentru a afișa toţi parametrii care necesită introducere. De asemenea, este suficient de mare pentru a afișa toate rezultatele măsurătorilor pe un singur ecran. Funcţia USB, Bluetooth (opţional) şi memorie flash permite instrumentului TURA-01 să controleze, să înregistreze şi să stocheze până la 100 de înregistrări de teste. Cu platforma de gestionare a datelor HighTest sau alias software-ul DMP, utilizatorii pot controla instrumentul TURA-01 şi pot analiza rezultatele măsurate pe un PC. Dacă este necesară o copie fizică imediată a rezultatelor, TURA-01 permite acest lucru şi prin intermediul unei imprimante încorporate de 2,25 inci. Capacitatea multilingvă şi meniul de operare ușor de utilizat facilitează controlul instrumentului TURA-01, chiar şi de către personalul mai puţin calificat. TURA-01 este un dispozitiv ușor, compact şi robust, cu o clasă de protecţie IP de IP67 (carcasa închisă).
CARACTERISTICI ALE DISPOZITIVULUI
Măsurarea raportului de transformare monofazat şi trifazat
Cu configuraţia cablului monofazat al TURA-01, utilizatorii pot măsura raportul de transformare al transformatoarelor monofazate şi trifazate.

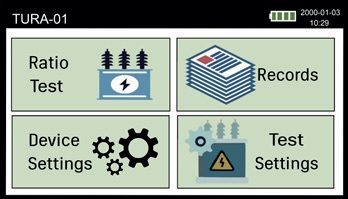

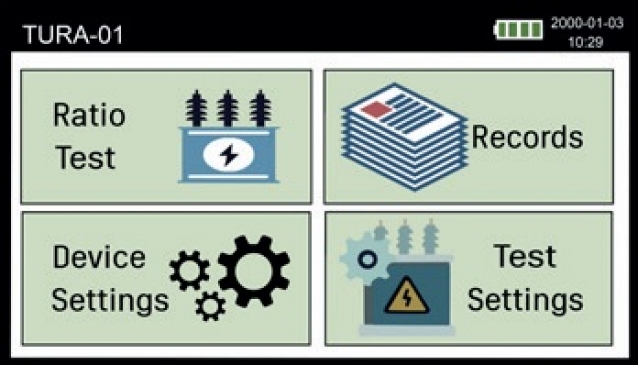

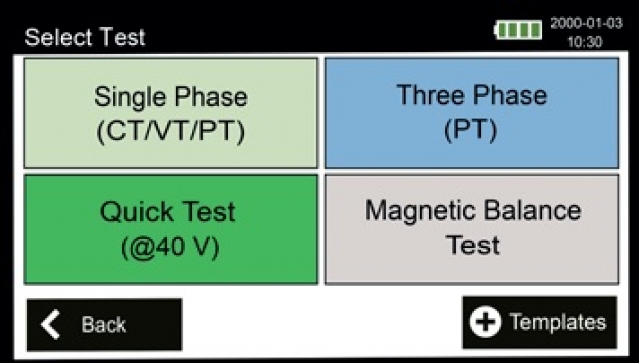

Ecran tactil color TFT de 4,3 inci
TURA-01 este încorporat cu un ecran tactil color TFT de 4,3 inci, vizibil atât în lumina puternică a soarelui, cât şi în medii slab iluminate.
TURA-01 vine cu o baterie inteligentă Li-Ion de 14,4 V, care vă permite să efectuaţi teste în timp ce vă aflaţi pe teren. TURA-01 funcţionează atât cu alimentarea principală, cât şi cu bateria.
Imprimantă termică încorporată de 2,25 inci
Imprimanta termică încorporată a TURA-01 vă permite să imprimaţi rezultatele imediat în timpul testului pe teren.
Caracteristici
Măsurarea raportului de transformare (măsurare monofazată şi trifazată)
Intervale de măsurare a raportului de la 0,8 la 33.000
Precizie ridicată (0,08%)
Tensiuni de testare AC 1V, 4V, 10V, 40 V şi 100 V
Măsurarea erorii de raport
Măsurarea curentului de excitaţie, a unghiului de fază, a polarităţii
Baterie şi imprimantă încorporate
Memorie internă, unitate flash USB
Control PC prin cablu USB
Control şi comunicare Bluetooth opţional
Ecran tactil color de 3 inch
Specificaţii tehnice
Parametri de măsurare Măsurarea raportului de transformare, curent de excitaţie, unghi de fază, polaritate, eroare de raport (%)
Moduri de măsurare a raportului Mod CT, mod PT, transformator de putere (monofazat şi trifazat)
Tensiuni de testare Mod CT: 1 V şi 4 V; Mod PT: 1, 4, 10, 40 şi 100 V
Interval raport 0,8 -33.000
Precizie
Precizie raport mod
Mod CT (1V - 4 V)
0,8-399 0,08 %
400-4000 0,1 %
Mod PT (10 V - 100 V)
0,8-5000 0,08 %
5001-12000 0,15 %
12001-33000 0,5 %
Măsurare unghi de fază 0-360 grade, ±0,2 grade (±1 cifră)
Curent de excitaţie 2 A, 2 % din citire (±1 mA)
Alimentare 100-240V AC, 47/63 Hz
Baterie încorporată Da, 14,4 V 3,45 Ah
Memorie Până la 100 de înregistrări (include până la 25 de rezultate prin atingere)
Imprimantă: imprimantă încorporată de 2,25 inch
Comunicare: USB 2.0/1.1 Standard-A, USB 2.0/1.1 Standard-B, Bluetooth (Model: TURA-01 BLUE)
Software PC: Software DMP
Afișaj: ecran tactil color de 4,3 inch
Dimensiuni: (318 mm x 257 mm x 152 mm)
Greutate: 3,8 kg
Temperatură: funcţionare: -10 °C până la +60 °C; Depozitare: -30 °C până la +70 °C
Umiditate: 95% RH fără condens
Clasă de protecţie: IP67 (capacul carcasei închis)

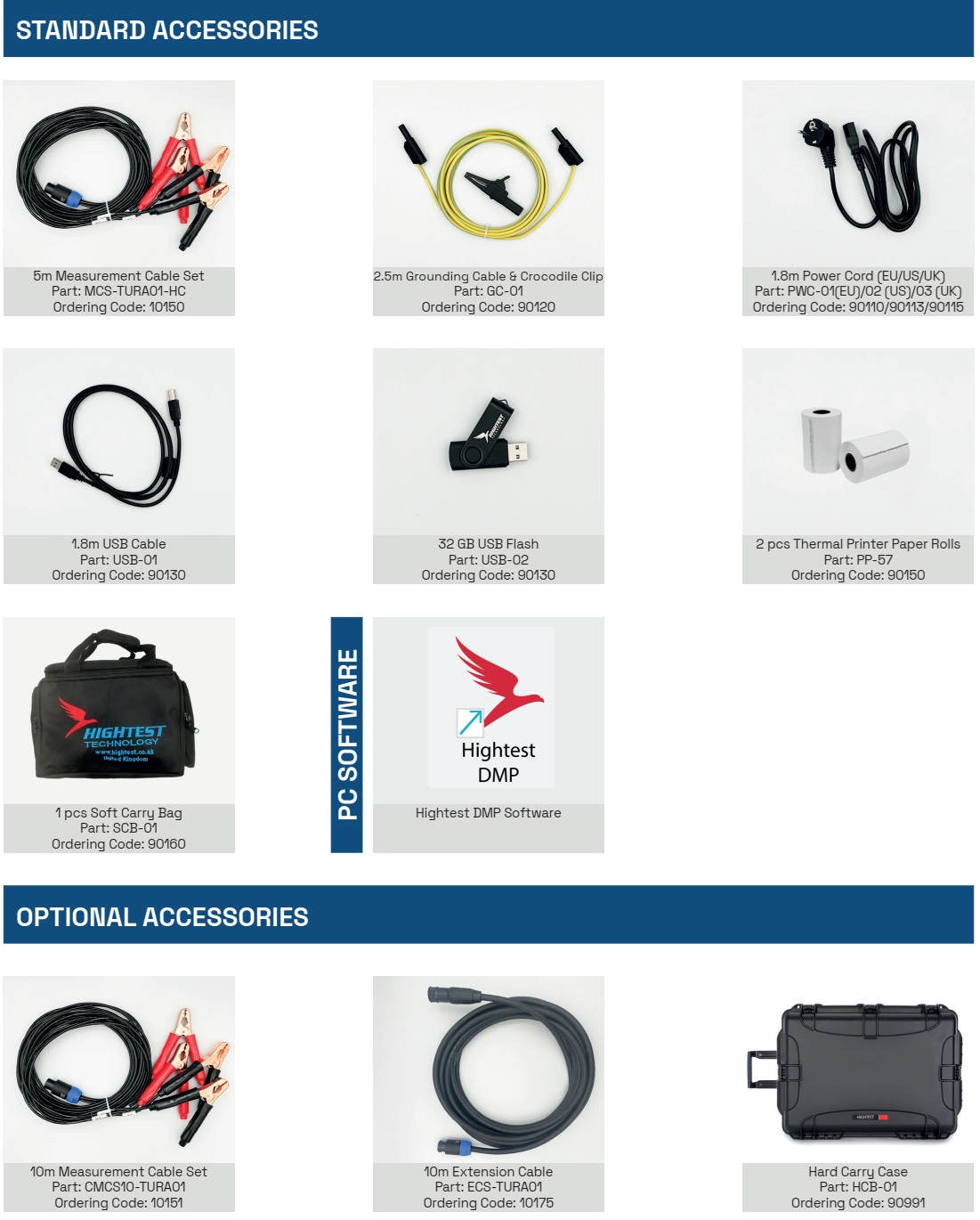

Inclus în pachet: cablu de alimentare, cablu de împământare, set cablu de testare de 5 m, cablu USB, hârtie imprimantă (x2), unitate flash USB, manual de instrucţiuni (copie electronică), software DMP, geantă de transport moale
Opţiuni: transport rigid Carcasă, Bluetooth (opţiune de instalare din fabrică)
Specificaţiile sunt valabile la/sub 25 °C. *Conţinutul poate fi modificat fără notificare prealabilă.

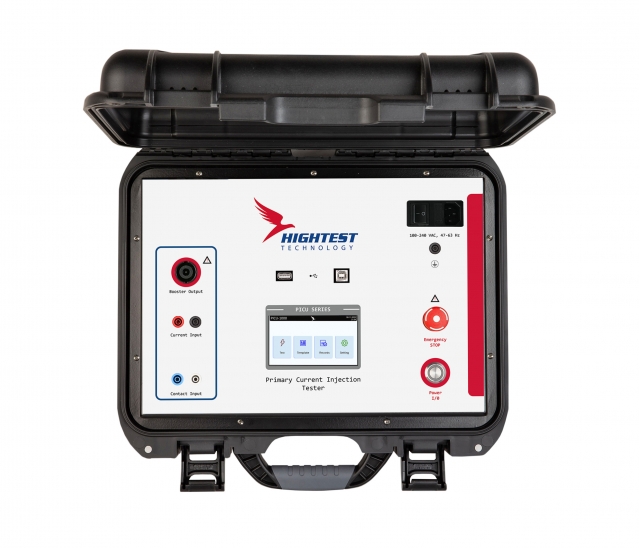

• Dispozitiv de testare multifuncţional
• Teste de temporizare a releelor
• Teste de raport de transformare
• Teste de rezistenţă de contact
• Teste de temporizare a întrerupătorului de circuit 3f
• Capacitate de curent ridicat - Ieşire continuă de până la 1000A pentru aplicaţii de injecţie primară
• Testare multifuncţională - Potrivită pentru testarea releelor de protecţie, a întrerupătoarelor MCCB (întrerupătoare de circuit în carcasă turnată) şi a raportului de transformare al CT-urilor
• Precis şi fiabil
• Robust şi portabil
• Protecţie încorporată

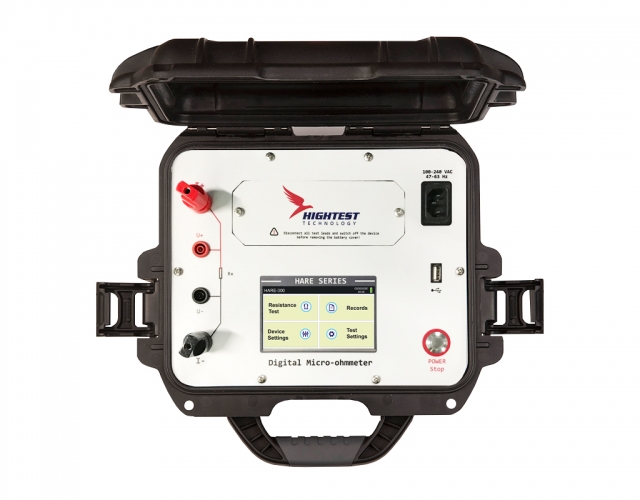

• Tester portabil de rezistenţă de contact
• Curent de testare reglabil de la 0,4A la 100A (HARE-100)
• Curent de testare reglabil de la 0,4A la 200A (HARE-200)
• Curent de testare reglabil de la 0,4A la 300A (HARE-300)
• Măsurare rezistenţă de până la 5 OHm
• Rezoluţie de 0,1 uOhm
• Descărcare automată
• Măsurare rezistenţă pe 2 canale
• Măsurători de la 0,1 uOHm la 100.000 Ohm
• Ieşire curent reglabilă de la 0,001 A la 20 A CC
• Precizie ridicată (0,1%)
• Tensiune de testare 50 V
• Funcţie de demagnetizare

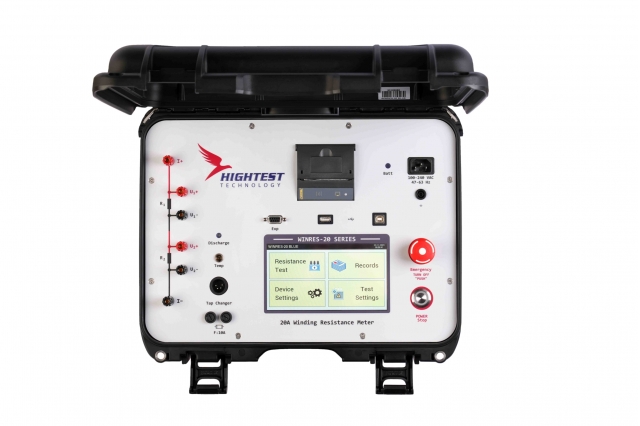

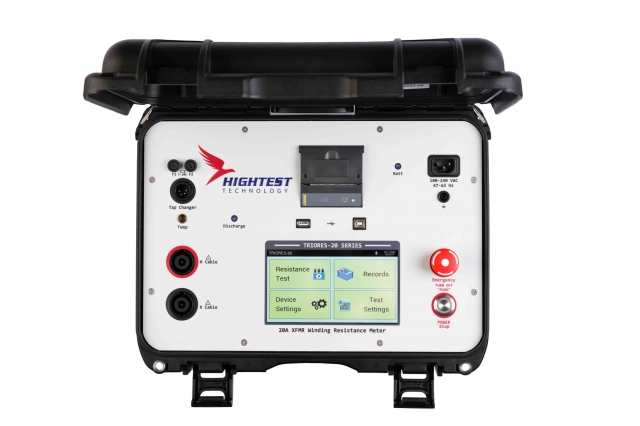

• Măsurare complet automată a rezistenţei trifazate şi monofazate cu configuraţie cu cablu trifazat
• Interval de măsurare, de la 0,1 uOhm la 100.000 Ohm
• Ieşire de curent reglabilă de la 0,001 A la 20 A CC
• Precizie ridicată (0,1%)
• Tensiune de testare 50 V
• Funcţie de demagnetizare

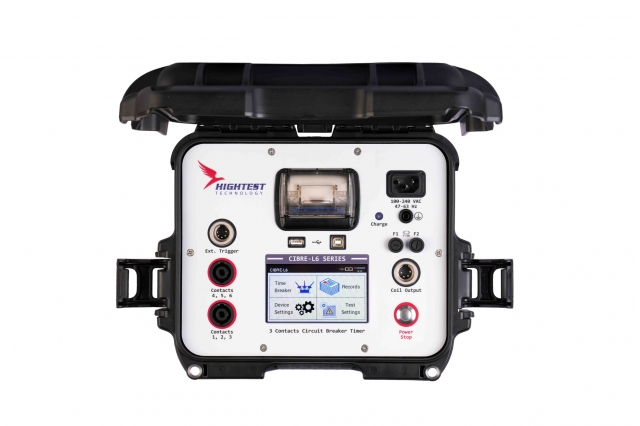

• Timp de contact (O, C, O-C, C-O şi O-C-O)
• 6 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,25”
• Ecran tactil color TFT de 4,3”

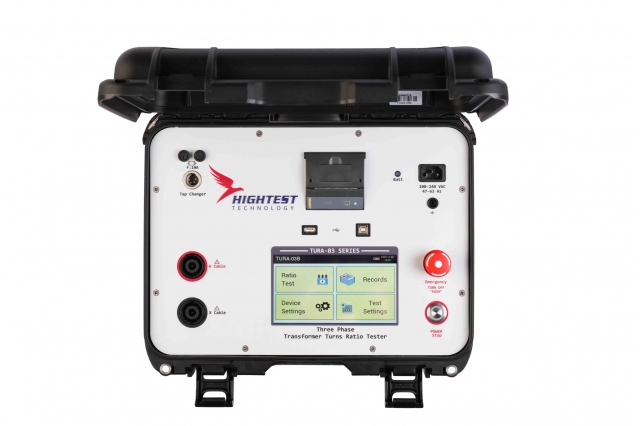

• Măsurarea raportului de transformare (măsurare monofazată şi trifazată)
