Sistem detectie descarcare partiala si defect izolatie cablu Seba OWTS M60

Cod: Seba-KMT OWTS-M60




Brosura produs PDF, 0.31 Mb


Descriere

OWTS M 60

Sistem pentru localizarea Descarcarilor Partiale si de localizare a defectelor



Beneficii

  • Masurarea PD cu ajutorul DAC similar cu frecventa nominala a retelei
  • Procesare online - diagnoza complexa a PD
  • Sistem de test portabil, conceptie compacta si usoara
  • Masurare integrata a tan d





Descriere

Sistemul de test cu unda oscilanta OWTS este utilizat

pentru identificarea, evaluarea si localizarea locurilor de

defect cu descarcari partiale (PD) din izolatia cablurilor sau

a accesoriilor, pentru toate tipurile de cabluri de medie

tensiune.



Sistemul consta dintr-un notebook ca unitate de control

prin WLAN si dintr-o unitate de IT.



Unitatea de IT cuprinde o sursa si o inductanta pentru

rezonanta, cu un comutator electronic integrat pentru a

genera tensiunea CA de test. Sunt integrate si divizorul

de IT si controlerul pentru achizitia digitala datelor si

procesarea semnalului PD.



Memorarea, analiza si evaluarea semnalelor de PD se face

cu ajutorul notebook-ului si se poate face fie la fata locului,

fie ulterior la birou. Localizarea locurilor cu defecte de PD se

bazeaza pe metoda reflectometrului.



Pentru diagnoza PD obiectul încercat este încarcat la

valoarea de vârf preselectata pentru câteva secunde,

dupa care este scurtcircuitat printr-un comutator electronic

cu bobina de rezonanta. În acest fel se creeaza o tensiune

sinusoidala CA oscilanta cu atenuare scazuta (DAC).

Frecventa este fixata într-un domeniu de la 50 Hz la câteva

sute de Hz, în functie de capacitatea obiectului încercat.



Întrucât frecventa tensiunii de încercare este apropiata de

conditiile nominale de serviciu, pot fi evaluate eficient toate

activitatile de PD ma

surate.



Tensiunea oscilanta energizeaza obiectul de încercat numai

pentru câteva 100 ms si din aceasta cauza nu genereaza

influente negative pe termen lung.



Din amplitudinea de scadere a tensiuni de încercare se

poate determina usor tensiunea de stingere a PD precum

si valoarea tan d. Un criteriu important în evaluare sunt si

nivelele critice ale PD responsabile de starea viitoare a

izolatiei cablului.



Analiza si evaluarea parametrilor tipici ai PD ca si localizarea

locurilor cu defecte cu PD sunt un adevarat sprijin

în managementul retelei ca si pentru stabilirea criteriilor

sigure pentru adoptarea deciziei de a repara sau de a înlocui

cablurile.



Functii

  Diagnoza PD cu ajutorul tensiunii atenuate CA (DAC)

 Masurarea nivelului PD conform IEC 60270

 Reglarea automata a latimii de baza a circuitului de

 masura pentru detectarea optimizata a semnalului

 Calibrare automata cu functie de localizare a

mansoanelor

 PC cu WIN XP si WLAN pentru controlul sistemului

 Achizitie date statistice defecte PD, procesare on-line

 Meniuri pentru accesarea secventei de test

 Concept portabil, usor de transportat si de instalat în

teren



Accesorii standard

Set livrat:

Unitate de IT

 Notebook cu conexiune WLAN la unitatea de IT

 Cutie de securitate cu HV ON/OFF, buton de oprire de

 avarie si comutator cu cheie

 Geanta accesorii

 Manual de operare

 Cabluri: IT 5 m; alimentare si împamântare

 Pachet Explorer OWTS, 2 chei CD-ROM

     Calibrator



Optiuni recomandate





Alte produse SEBAKMT

DETECTOR GAZE ARSE DE LA CABLURI DEFECTE INGROPATE FARA SCOATEREA DE SUB TENSIUNE SEBA FAULT SNIFFER

• Customers can stay connected
• Fault location with no supply interrupt
• Reliable avoidance of incorrect excavations
• Fast and easy location of faults
• Can be used on straight or branched networks
• Handy size, easy to transport
• No pre-location required
• Accuracy in the decimetre range
• Sensitive to several specifi c gases and therefore suitable for any insulation material



SISTEM LOCALIZARE DESCARCARI PARTIALE SI DEFECTE IZOLATIE CABLURI SEBA OWTS M28

• Masurarea PD cu ajutorul DAC similar cu frecventa nominala a retelei
• Procesare online - diagnoza complexa a PD
• Sistem de test portabil, conceptie compacta si usoara
• Masurare integrata a tan d
• Diagnoza PD cu ajutorul tensiunii atenuate CA (DAC)
•  Masurarea nivelului PD conform IEC 60270
•  Calibrare automata cu functie de localizare a mansoanelor
•  PC cu WIN XP si WLAN pentru controlul sistemului



LOCATOR DE TEVI SI CABLURI INGROPATE SEBA VM-810

• Easy to use
• High location accuracy
• Optimal inductive transmission of line signals
• Signal "jumps over" insulating pipe sleeves

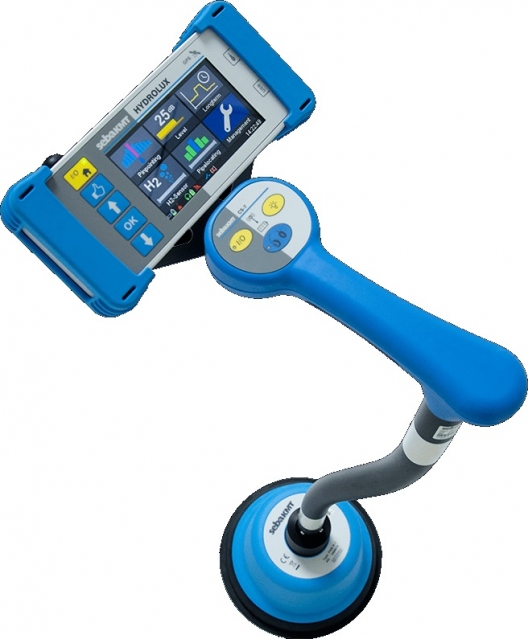

DETECTOR ELECTROACUSTIC PIERDERI DE APA SEBAKMT HL7000
