Locator defecte izolatie manta cabluri ingropate Seba ESG NT

Cod: Seba-KMT ESG-NT




Brosura produs PDF, 0.45 Mb


Descriere

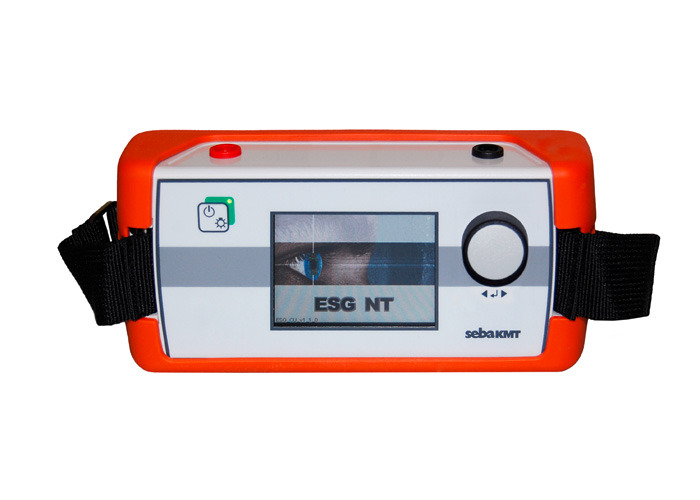

ESG NT



Locator de defecte digital

Beneficii

  • Sensibilitate extrem de ridicata
  • Adaptare automata la nivelul de tensiune
  • Filtrarea automata a semnalelor interferentiale
  • Calibrare de zero automata, nu sunt necesare reglaje
  • Mod de lucru « istoric »
  • Afisaj color cu contrast ridicat



Toate avantajele în rezumat:

  • Eliminarea automata potentialelor externe
  • Adaptarea automata a nivelului de tensiune
  • Detectarea automata a ratei impulsului
  • Reglarea automata a zeroului
  • Sensibilitate ridicata în domeniul µV
  • Operare extrem de usoara
  • Conectare cablu la tarus izolat, divizibil

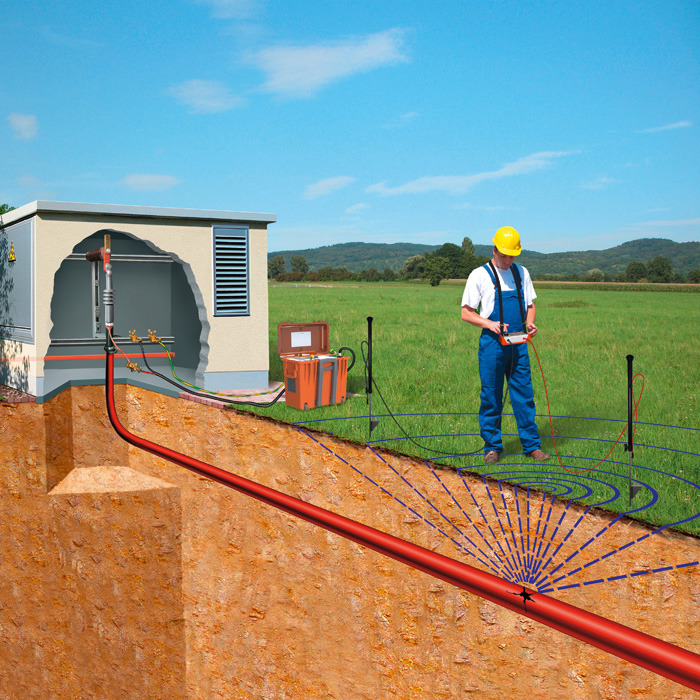

Procedura de localizare exacta

Localizarea exacta a defectelor de manta (izolatie) se

bazeaza pe metoda tensiunii de pas. Curentul de masura

se scurge în pamânt la locul de defect si va avea un maxim

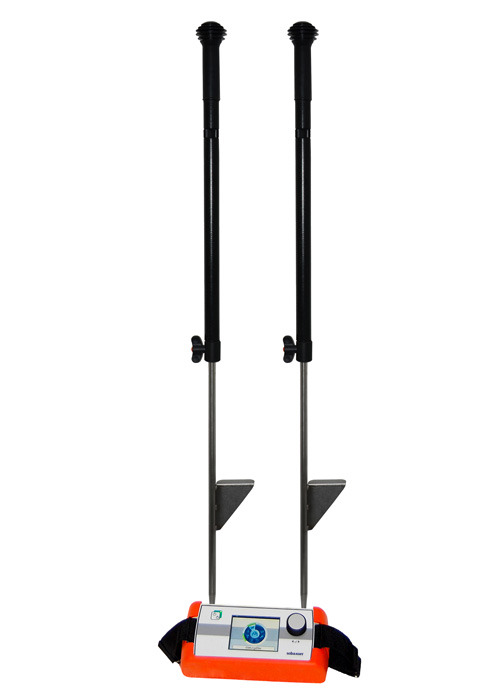

deasupra acestuia. Acest maxim este localizat cu doi tarusi

de pamânt si cu locatorul de defect digital. Cu cât ne

apropiem de defect tensiunea de pas va creste, exact

deasupra acestuia se va obtine un zero, iar la trecerea de

defect tensiunea va scadea, cu o schimbare de polaritate.

Schimbarea polaritatii va permite localizarea exacta a

defectului.



Descriere functionala

Locatorul de defect ESG NT masoara potentialul tensiunii

de pas produsa la suprafata solului cu ajutorul unui

generator. Alte perturbatii din sol, precum curentul de

egalizare a potentialului, offset-ul CC, 16 2/3 Hz sau

influentele sistemelor de protectie catodica sunt detectate si

eliminate automat. Calibrarea automata a zeroului mentine

în permanenta calibrarea afisajului în continuu la zero.

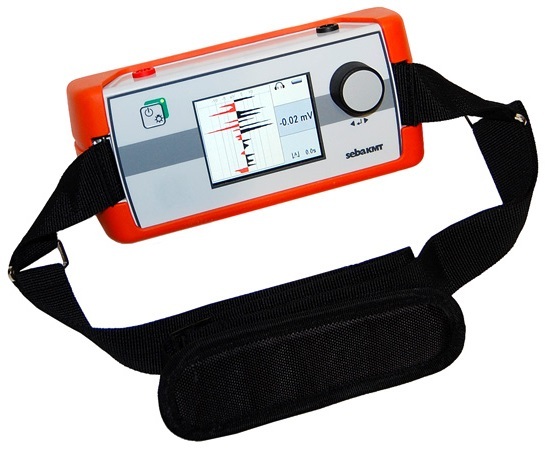

ESG NT are un display color cu contrast ridicat pe care

afisarea tensiunii de pas masurate se face în doua moduri:

ca bara grafica (similar unui aparat cu ac conventional), sau

ca o afisare continua "istoric" care arata atât evolutia

curentului ca si ultimele 5 - 6 masuratori. În acest fel

modificarile sunt afisate continuu si foarte clar. Deflexia

instrumentului indica întotdeauna directia catre defect.

Gratie principiului dovedit SebaKMT EasyGo, nu sunt

necesari aproape nici un fel de pasi operationali. Setarile de

baza se fac extrem de simplu din butonul rotativ.

ESG NT are adaptare automata a nivelului tensiunii de

intrare. Nu sunt necesare nici calibrarea zeroului displayului

nici adaptarea la domeniul de masura.

Mai mult, ESG NT are detectarea automata a impulsurilor,

ce permite utilizarea cu aproape toate tipurile de generator





Accesorii standard

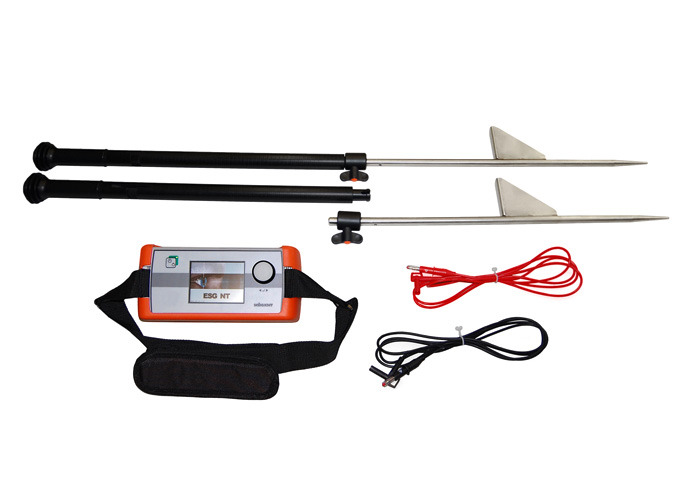

Set livrat

 Receptor ESG NT

 2 tarusi

 2 cabluri de conexiune

 1 set de baterii

 Manualul de operare





Optiuni recomandate

Optiuni

 Cadru-A

 Set montare auto
