Trusa localizare defecte pe cablurile MT/JT Seba EZ-Thump

Cod: Seba-KMT EZ-Thump




Brosura produs PDF, 0.94 Mb


Descriere

EZ-Thump

Solutia rapida si convenabila într-un sistem simplu de localizare a defectelor pentru utilizare imediata în teren



Beneficii

  • Operare usoara
  • Prelocalizare si localizare exacta într-o
  • unitate de mici dimensiuni
  • Disponibil în versiune de 4 sau 12 kV
  • Ecran color antireflectiv
  • Detectare automata capat cablu / defect
  • Descriere functionala

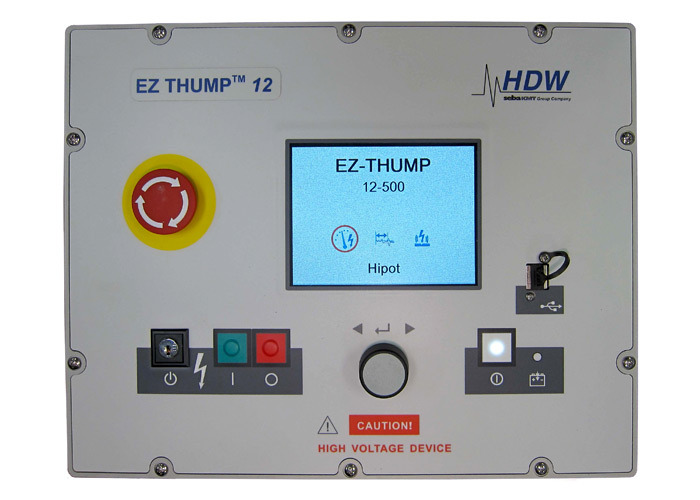

EZ-Thump este un sistem compact pentru localizarea

usoara a defectelor pe cablurile de MT/JT, cu alimentare

din baterie sau de la retea. Este ideal de utilizat într-un

sistem cu o conceptie de defectoscopie de tip "satelit",

pentru zone cu o rata mai redusa de defecte dar pentru

care rapiditatea, operarea usoara, greutatea si factorul

economic au o importanta crescuta. Aparatul nu necesita

reglaje si este operat cu butonul de control rotativ.

Se conecteaza, se porneste si prelocalizeaza defectul fara

sa fie necesare alte setari suplimentare!

Echipamentul complet automatizat permite chiar si

operatorilor neexperimentati sau a celor ocazionali sa

localizeze defectele fara a avea o pregatire specifica.

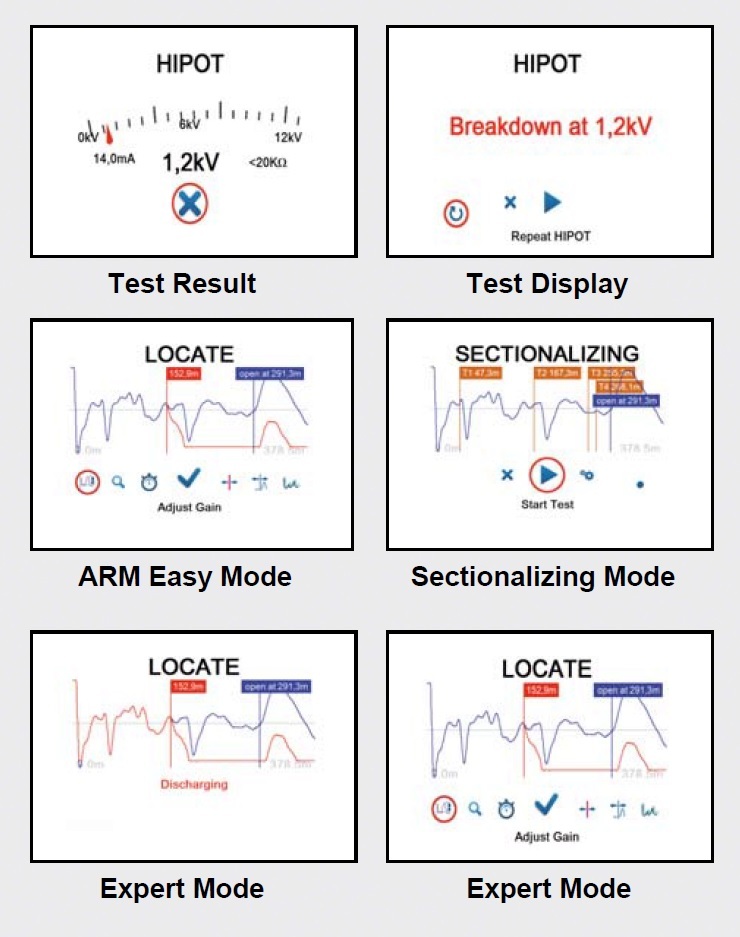

Rezultatul localizarii este afisat automat pe ecranul

antireflectiv color LCD de 5.7" ca reflectograma grafica si

ca valoare a dis-tantei la defect, capat, mansoane. Se

prezinta comparatia între reflectograma ARM de referinta

si cea cu defect. Ulterior EZ-Thump permite localizarea

exacta (acustica) cu ajutorul generatorului de unda de soc

de 500 J si cu un receptor digiphone optional. Încercarea

cablului se face cu tensiune de CC, cu recunoasterea

strapungerii si masurarea izolatiei.

Totul este inclus într-o carcasa mica, cu baterie integrata,

pentru operare autonoma fara alimentare la retea.

Ca sistem satelitar, EZ-Thump este solutia ideala pentru

localizarea rapida ad hoc a defectelor, fara deplasarea

la fata locului a unor sisteme de mari dimensiuni.



Avantaje

  • Usor de operat
  • Fara necesitatea unor reglaje
  • Mod de lucru Easy si Expert
  • Afisarea directa a tuturor datelor
  • Mic si portabil
  • Robust si protejat pentru lucrul în teren
  • Modul F-Ohm ce asigura securitatea
  • Port interfata USB
  • Usor de transportat
  • Alimentare de la baterie / retea



Aplicatii

  • Localizarea defectelor în retele de joasa tensiune
  • Localizarea defectelor în retele de medie tensiune
  • Localizarea defectelor în retelele de iluminat public
  • Încercare cu joasa tensiune CC (versiune cu 4 kV)
  • Încercare cu joasa tensiune CC (versiune cu 12 kV)


Accesorii standard

  • Sistem de defectoscopie EZ-Thump 5.7" Color LCD 4 kV
  • Sistem de defectoscopie EZ-Thump 5.7" Color LCD 12 kV


Optiuni recomandate

Optiune "sectionalizare" (Autotransformator si detectare de mansoane)
