Sistem pentru incercarea cablurilor de medie tensiune Seba VLF CR-28..60

Cod: Seba-KMT VLF-CR-28..60




Brosura produs PDF, 0.61 Mb


Descriere

  • VLF, CC si încercarea mantalei într-un singur echipament
  • Portabile, gratie structurii modulare
  • Capacitate mare a cablului încercat
  • Sistem integrat de descarcare
  • Rapoarte de încercare
  • Parametrizare cu chip-card



Descriere

Sistemele de încercare VLF portabile, performante si eficiente

energetic produse de sebaKMT sunt utilizate pentru

încercarea cablurilor cu unda de tensiune 0,1 Hz cosinuspatratic

conform standardelor CENELEC. Dupa instalare sau

reparatii trebuie efectuate verificari de rigiditate dielectrica a

cablurilor si mansoanelor, în conformitate cu recomandarile.

Sunt disponibile trei sisteme portabile, fiecare pe nivele de

tensiune diferite (28, 40 si 60 kV).

- VLF CR-28 pentru cabluri de pâna la 15 kV

- VLF CR-40 pentru cabluri de pâna la 23 kV

- VLF CR-60 pentru cabluri de pâna la 35 kV



Capacitate mare de încercare

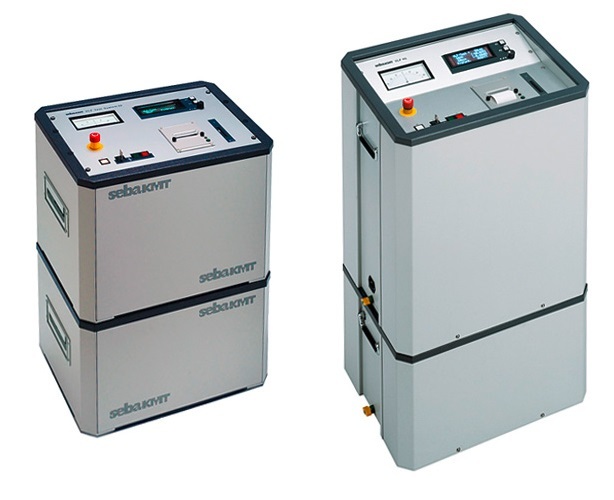

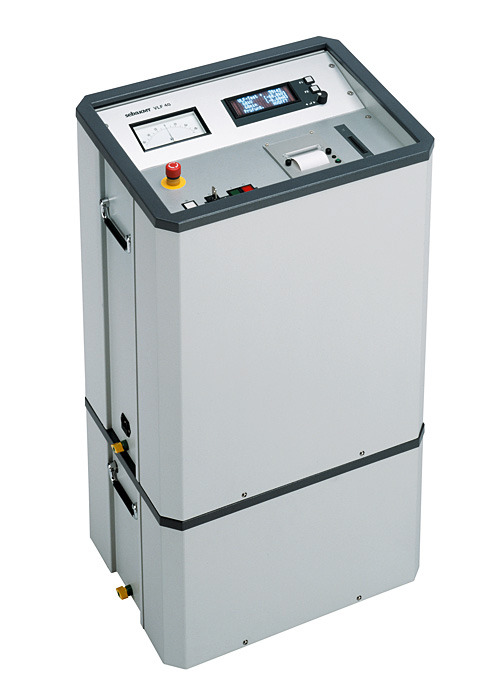

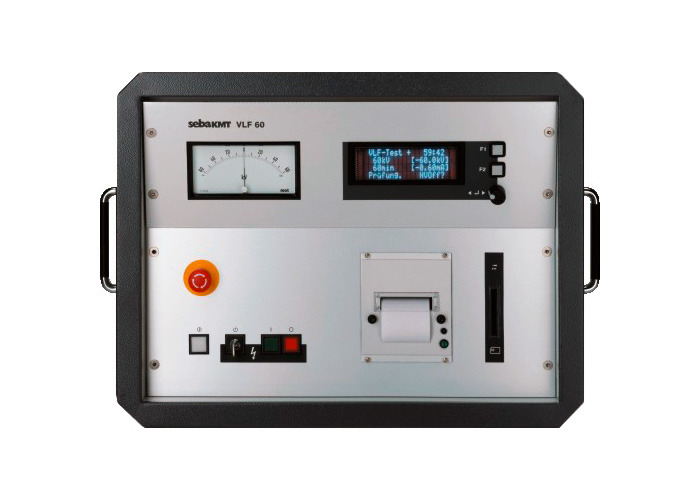

Sistemele constau dintr-o unitate de control si una de IT.

Gratie constructiei din doua parti, sistemele sunt portabile si

usor de transportat.

Unul din avantajele metodei de încercare cu unda cosinus

patratic este capacitatea mare de încercat, de pâna la 5 µF la

0,1 Hz. Aceasta capacitate permite încercarea simultana a

tuturor celor trei faze.



Procedura verificata

Utilizând tensiune cosinus patratic 0,1 Hz, aducem repede si

sigur punctele slabite din cablu la strapungere. Serviciile

aduse de aceasta metoda VLF 0,1 Hz cos2 au fost confirmate

atât de numeroasele cercetari stiintifice cât si de masuratorile

practice din teren. De la acordarea brevetului de inventie în

1987, au fost vândute peste 2.500 de sisteme în întreaga

lume. Aceasta forma de unda este recomandata de

standardele DIN VDE, documentele armonizate HD 620 si HD

621 si standardul IEEE 400.



Încercare CC, încercare si localizare defecte de manta

Prin conectarea la sursa de tensiune continua se pot face

încercari cu tensiune CC negativa sau pozitiva. În afara de

încercarea cablului si a mantalei, sistemul poate fi utilizat

pentru localizarea exacta a defectelor de manta (în

combinatie cu o sonda de tensiune de pas).



Securitate maxima

Sistemul de descarcare integrat ca si recunoasterea

automata a strapungerii asigura un nivel maxim de securitate

pentru utilizator.

Masurarea curentului de fuga permite evaluarea relativa a

calitatii izolatiei cablului, în timp ce functia de înregistrare

permite memorarea si procesarea ulterioara a rezultatelor

masuratorii.



Gratie conceptiei compacte si a nivelelor de tensiune, VLF

CR-60 este ideal de utilizat pentru încercarea cablurilor de

30/35 kV în zonele offshore.

Este recomandabil ca sa se faca încercari regulate ale

cablurilor din instalatiile offshore, întrucât întreruperile în

functionare pot duce la pierderi financiare apreciabile.

Sistemul modificat pentru uz offshore îndeplineste toate

cerintele pentru lucrul în acele conditii.

Sunt disponibile optional si containere de transport, care

protejeaza sistemul împotriva umiditatii agresive, crescute.

VLF CR-60 poate fi depozitat si transportat usor cu aceste

containere.



Accesorii standard

Set livrat:

Echipamentul propriu zis

Set de cabluri IT/JT

Geanta pentru accesorii



Optiuni recomandate

Optiuni:

Container de transport pentru utilizare offshore

ESG 80-2 - receptor tensiune de pas
