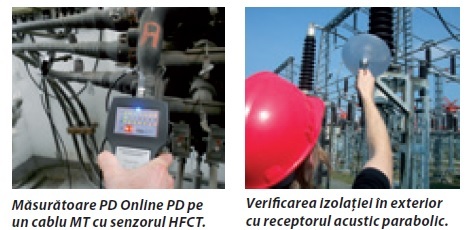

Detector Descarcari Partiale in aer cabluri, celule, comutaroare medie tensiune Seba PD Surveyor Air

Cod: Seba-KMT PD-Surveyor-Air




Brosura produs PDF, 0.24 Mb


Descriere

PD LOC





Sistem pentru localizarea exacta a

Descarcarilor Partiale asociate defectelor

în cabluri de medie tensiune



Beneficii

  • Localizarea exacta  a descarcarilor partiale în retele cu cabluri mixte
  • Localizarea defectelor în mansoanele cablurilor monofilare
  • Operare usoara în teren



Functii deosebite

  • Tastatura folie cu LED pt. selectarea latimii impulsului
  • Cuplor de impuls de 42 si 64 mm
  • Usor de transportat si utilizat
  • Ciclu de lucru de 24 ore cu o încarcare a bateriei
  • Evaluare identica cu prelocalizarea OWTS
  • Optiune de identificare a cablului







Descriere functionala

Sistemul PD LOC rezolva problema localizarii exacte a PD pe

cabluri mixte (XLPE / PILC) ca si în mansoanele de pe

cablurile monofilare. În general, nu este cunoscuta pozitia

exacta a mansoanelor în teren, iar prin metodele de

audiofrecventa nu se poate localiza exact pozitia acestora.



Sistemul consta din emitatorul de impulsuri PD TX si din

Teleflex T 30-E PD ca receptorul si unitatea de evaluare.

Acesta consta dintr-un amplificator pentru procesarea

semnalului si o unitate de control. Vizualizarea se face pe

Reflectometrul T 30-E, în punctul de meniu care contine

softul aditional PD LOC unde pe ecran se prezinta distanta

fata de emitatorul sistemului.



Emitatorul de impulsuri ofera informatii despre generarea

impulsurilor, monitorizarea erorilor si a suprasarcinii si

monitorizarea bateriei si a încarcarii acesteia. Acesta

transmite continuu un semnal suficient de puternic în cablu

printr-un cuplor inductiv.



Un cuplor permite cuplarea impulsurilor generate de emitator

în cabluri expuse de un diametru adecvat. Acesta are si un

filet M8 pentru a fi utilizat cu o prajina prelungitoare. În acest

fel cuplorul se poate amplasa pe cablu, din exteriorul

sondajului.



Impulsurile cât si reflexia lor de la capatul distant al cablului

sunt înregistrate si vizualizate pe T 30-E PD care lucreaza în

acest mod particular. Diferenta de timp dintre impulsurile

receptionate direct si cele reflectate se utilizeaza pentru

calcularea distantei fata de punctul de injectie, ca si în cazul

tehnologiei OWTS, si sa se compare cu rezultatele obtinute

anterior. În multe cazuri, aceasta abordare faciliteaza o

localizare extrem de exacta a defectelor de pe cabluri, si în

acest mod sa se evite costurile ridicate cu excavatiile pentru

înlocuirea sau repararea unui cablu.



Pentru cabluri cu ecrane din fire de cupru sau cabluri cu

ecrane metalice (plumb sau aluminiu), metoda poate avea o

functionalitate limitata sau s-ar putea sa nu functioneze de

loc, în functie de calitatea ecranului cablului.



Utilizatorii care au un reflectometru Teleflex T30E standard

pot sa faca foarte simplu un up-grade la versiunea PD. Nici

una din functiile anterioare ale acestuia nu este afectata în

urma acestui up-grade.



Accesorii standard

Set standard

Teleflex T 30-E PD

Set cabluri VL T30-E

Încarcator LG12

Emitator de impulsuri PD-

TX în carcasa robusta

Cuplor 42 mm

Cablu BNC 75 cm

Adaptor BNC

Sectiune de masura, 2m



Optiuni recomandate

Accesorii optionale

Cuplor 64 mm

LK 12, cablu încarcare

auto

Cuplor 36 mm

Cuplor 61 mm

Set up-grade T 30-E
