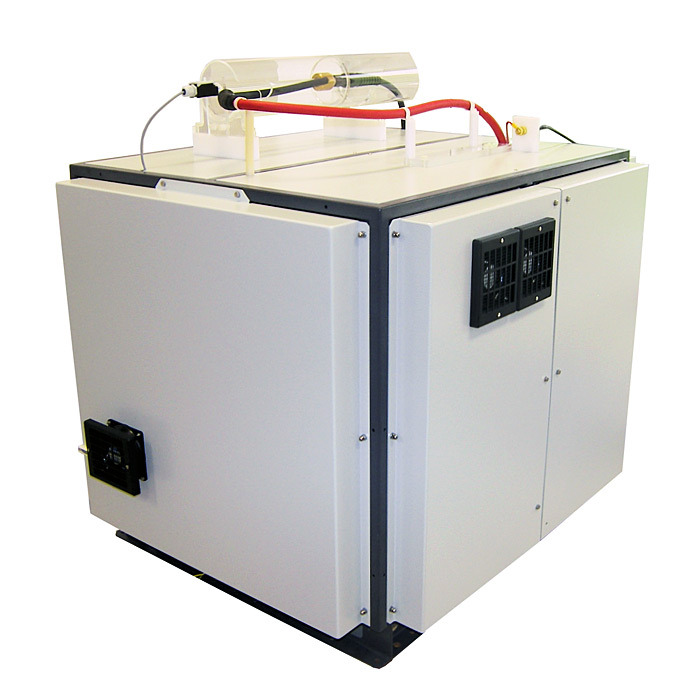

Sistem incercare cu VLF cabluri 46kV Seba CR-80

Cod: Seba-KMT VLF CR-80 80kV 46kV




Brosura produs PDF, 0.28 Mb

Descriere

Încercare cu 3 Uo pentru cabluri de 46 kV ca sistem independent sau integrat pe autolaboratorul CENTRIX



Beneficii

  • Putere mare de încercare fara reducerea frecventei
  • Fara efecte de polarizare ca la CC
  • Protocolare
  • Detectarea strapungerii
  • Masurarea curentului de fuga



Descriere

Sistem puternic de încercare 0,1 Hz VLF cu recuperarea

energiei pentru încercarea cablurilor cu unda de

tensiune cosinus patratica conform VDE, IEC si IEEE.

În conformitate cu majoritatea reglementarilor, cablurile

si mansoanele trebuie încercate dupa instalare sau

reparatii. Sistemul de încercare VLF Test System 80 kV

al Seba KMT poate fi utilizat pentru încercarea cablurilor

cu tensiuni nominale de pâna la 46 kV. Sistemul consta

dintr-o unitate de control si o unitate de IT. Capacitatea

ridicata de încercare de 2,5 µF permite încercarea

simultana a tuturor celor trei faze. Se poate face si

încercarea pozitiva sau negativa CC a cablurilor sau a

comutatoarelor în Modul CC.

Unda de tensiune cosinus patratic 0,1 Hz asigura

aducerea la strapungere a locurilor cu izolatie slabita.

Avantajele metodei VLF 0,1 Hz cosinus patratic au fost

dovedite de cercetarile stiintifice extinse ca si de

încercarile practice din teren. Metoda este recomandata

în documentul armonizat IEC HD 620 si 621, VDE ca si

IEEE.

Sistemul poate fi utilizat atât ca sistem independent cât

si integrat într-un autolaborator de defectoscopie.

Sistemul integrat de securitate si cel de recunoastere a

strapungerii asigura un maxim de siguranta.

Mai mult, masurarea curentului de fuga permite

evaluarea calitativa a cablurilor iar functiile de

protocolare permit tiparirea si memorarea datelor de

încercare în scopul redactarii unui raport de încercare.





Accesorii standard

Optiuni:

 Imprimanta integrata

 Tambur de cablu IT manual sau motorizat

 Cabluri de conexiune JT

 Dezumidificator VLF 60/80 kV*

(*pentru utilizarea în mediu Off Shore sau cu umiditate ridicata

este de o importanta esentiala!)



Optiuni recomandate

Optiuni:

 Imprimanta integrata

 Tambur de cablu IT manual sau motorizat

 Cabluri de conexiune JT

 Dezumidificator VLF 60/80 kV*

(*pentru utilizarea în mediu Off Shore sau cu umiditate ridicata

este de o importanta esentiala!)
