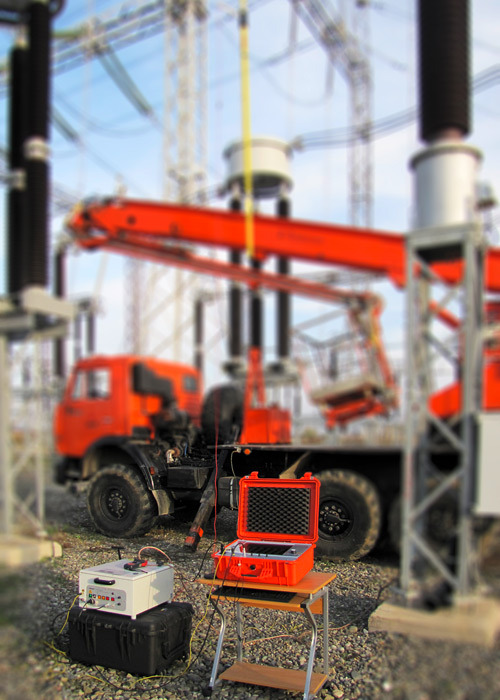

Adaptor pentru utilizarea reflectometrelor în sistemele de liniile aeriene Teleflex VX

Cod: Seba-KMT Teleflex-VX




Brosura produs PDF, 0.55 Mb

Descriere

Adaptor pentru utilizarea sigura a reflectometrelor

Teleflex în sistemele de liniile aeriene





  • Operare extrem de usoara
  • Rezolutie foarte buna, atât în domeniul apropiat cât si în cel distant
  • Tensiunile de inductie periculoase sunt descarcate sigur
  • Asigura conectarea la sistemul de masura
  • Impuls de test de pâna la 1.500 V pentru acoperirea distantelor mari
  • Domeniu de masura pâna la 2.000 km



Descriere

Echipamentul de masura, utilizat împreuna cu un

reflectometru, poate arata neregularitatile de

impedanta de pe linii aeriene (deconectate),

indiferent de nivelul de tensiune al acestora.

Aceasta include scurtcircuite, întreruperi sau

defecte intermitente. El este utilizat mai ales

pentru verificarea liniilor înainte de reconectarea

în sistem, pentru a evita deteriorarile ce apar din

cauza undelor tranzitorii sau pe cele care ar

pune în pericol vieti omenesti. Se pot efectua si

verificari regulate, pentru a determina

modificarile ce apar în timp. Constructia speciala

si sistemul de comutare previn riscurile pentru

operator sau de deteriorare a echipamentului din

cauza tensiunilor si a curentilor indusi.

Liniile aeriene sunt testate printr-o unitate

comutator si un reflectometru Teleflex care sunt

atasate la linia deconectata în prealabil printr-un

cablu rezistiv. În timpul masuratorii, unitatea

comutator conduce în mod sigur toate energiile

periculoase induse la pamânt.



Prin test se pot determina urmatoarele stari:

»» Întreruperi, scurtcircuite, ramificatii

»» Mici modificari în impedanta precum

conexiuni slabe, izolatori defecti sau

vegetatie în crestere

»» Modificari ale sectiunii transversale si ale

sagetii liniei

Totusi, micile modificari ale impedantei pot fi

adeseori sesizate printr-o masuratoare

comparativa fata de o linie buna, fara defect,

sau fata de o reflectograma de referinta

memorata anterior.



Accesorii standard

Set livrat

»» Teleflex

»» Cleste ampermetric

»» Dispozitiv comutator 40A / generator de

impulsuri

»» Sistem de împamântare de 5 sau 10 m:

- Cablu de împamântare

- Fir de împamântare

- Fir de împamântare auxiliar

»» Cablu extensie retea (tambur 50 m cablu)

»» Prajina de test telescopica cu ghidaj

pentru cablu si terminal prindere cablu

»» Rezistenta de protectie (cu siguranta)

»» Cablu de comutare cu cuplaj

»» Terminal de împamântare pt. bolt cu bila



Optiuni recomandate

Sunt disponibile doua versiuni:

1. Un sistem standard cuplat la un

reflectometru activ, cu impulsurile de test

injectate în obiectul masurat.

2. Un sistem pentru liniile aeriene cu

generator de impulsuri unde, în modul

pasiv, reflectometrul actioneaza ca un

înregistrator de stari tranzitorii. Acest

sistem are propriul lui generator de

impulsuri, adaptat special la cerintele de

masura pe liniile aeriene foarte lungi de

1.000 km si chiar mai lungi.

Impulsurile mari de 1.500 V si cu o latime de

20 µs permit încercarea cu usurinta pentru

domenii de distanta ridicate.

Teleflex este utilizat ca sistem de baza pentru

toate sistemele - fie ca dispozitiv individual,

fie atunci când este instalat într-un sistem de

masura. El poate fi montat permanent într-o

statie.

Testele se pot face pe una, doua sau trei

faze (pentru aceasta sunt necesare un numar

adecvat de unitati comutatoare).







Alte produse SEBAKMT

SISTEM INCERCARE CU VLF CABLURI 46KV SEBA CR-80

• Încercare cu 3 Uo pentru cabluri de 46 kV
• Putere mare de încercare fara reducerea frecventei
• Fara efecte de polarizare ca la CC
• Protocolare
• Detectarea strapungerii
• Masurarea curentului de fuga

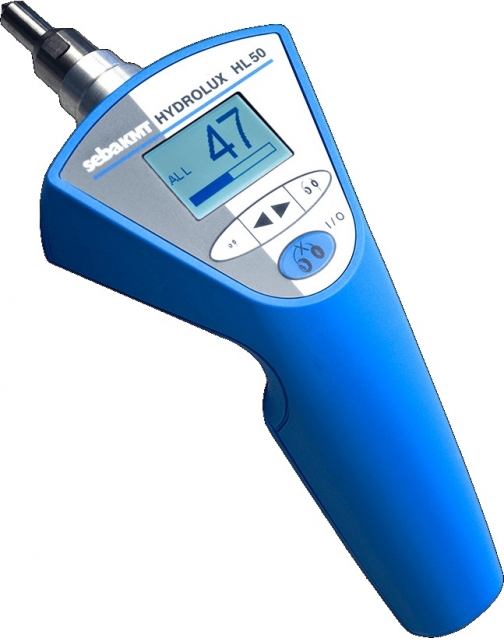

DETECTOR PORTABIL SCAPARI SI SCURGERI DE APA SEBAKMT HL50-BT
