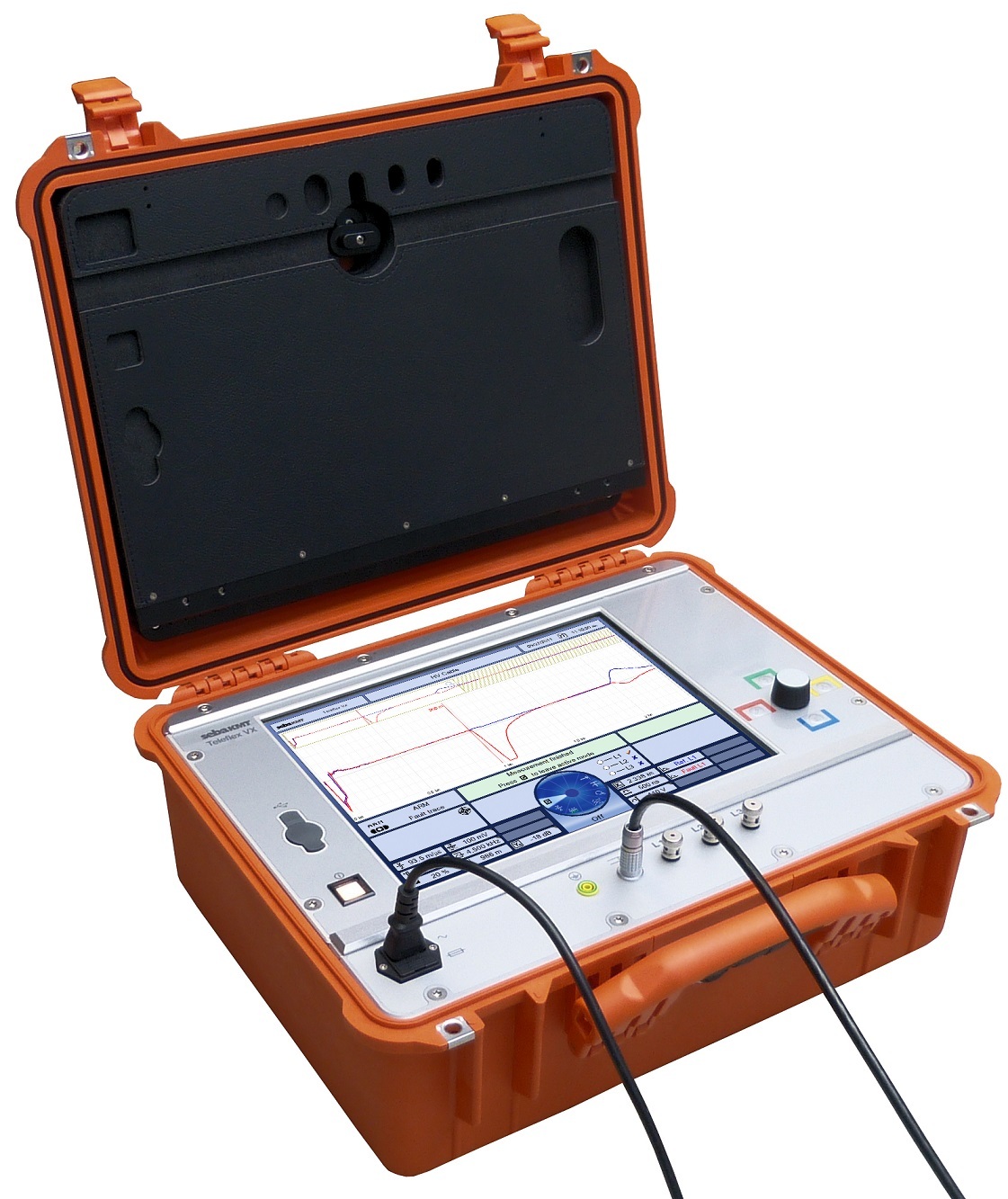

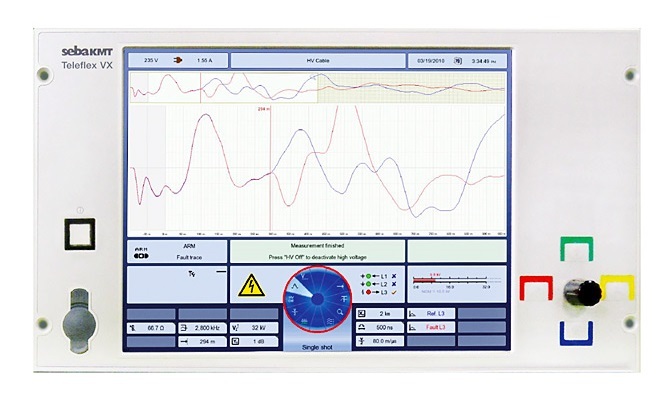

Reflectometru localizare defecte cabluri de energie electrica Seba Teleflex VX

Cod: Seba-KMT Teleflex-VX Teleflex-VX-P




Brosura produs PDF, 0.31 Mb


Descriere

Teleflex VX

Reflectometru pentru localizarea defectelor pe cabluri de energie electrica





  • Afisaj mare de 15", luminos si antireflexiv
  • Operare usoara prin meniuri intuitive
  • Tehnologie ARM2 multi-impuls
  • Memorarea automata a tuturor masuratorilor
  • Suporta toate metodele de prelocalizare existente
  • Reglare automata si afisarea automata a capatului cablului



Noul reflectometru Teleflex VX este conceput specialpentru o procedura rapida de localizare a defectelor pe cablurile de energie. El este o continuare a conceptului pe

platforma Linux, a Teleflex MX. Noul hardware cu parametrii îmbunatatiti semnificativ precum frecventa de esantionare, latimea si amplitudinea impulsului, ofera un

domeniu de masura mai mare, o rezolutie crescuta si mai mult decât toate metode de masura îmbunatatite semnificativ. Tehnologia ?U Trigger permite timpi perfecti

de triggerare. ARM-Slide înregistreaza 15 reflectograme într-o singura înregistrare si permite selectia celei mai bune mai ales pentru cabluri umede, lungi sau cu

probleme. Functia ProRange permite reglarea amplificarii în functie de domeniu, afisând evenimentele distante cu aceeasi amplitudine ca si pe cele apropiate. Interfata USB

permite transferul usor al datelor pe un stick USB ca fisiere PDF, catre baza de date Winkis sau direct catre o imprimanta. Teleflex VX poate fi integrat prin Ethernet într-un sistem, care permite telecomandarea în aplicatii Offshore ca de ex. într-un ROV.



Teleflex VX permite urmatoarele metode:

Reflectograma simultana pe trei faze (TDR)

Suport optimizat pentru toate pentru toate metodele dereflexie a arcului prin ?U Trigger

Toate metodele ICE - Metode de cuplare în curent

IFL - Localizarea defectelor intermitente

Decay - Metode de cuplare în tensiune

Ardere ARM



Teleflex VX poate fi integrat într-un sistem cu rama de 19"dar este disponibil si ca versiune de sistem portabilindependent. Modelul Teleflex MX poate fi usor upgradat.

Se pot upgrada aditional cu noua unitate de control bazata pe VX si autolaboratoarele Centrix deja existente.



Functii

  • Operare usoara cu buton rotativ
  • Reflectometru trifazat (TDR) cu afisarea simultana atuturor celor trei faze
  • Analiza automata a reflectogramei (capatul cablului sipozitia defectului)
  • Afisaj TFT color mare, cu o diagonala de 15"
  • Rezolutie ridicata prin de esantionare rapida 400 MHz
  • Compensare interna pentru localizarea defectului îndomeniul apropiat (scurt)
  • Memorie de date de 2 GB x 3
  • Interfata USB pentru stick de memorie si imprimanta
  • Generare de rapoarte în format pdf
  • Este posibila combinarea cu un sistem pentru liniiaeriene, LDE 800 sau OWT
  • Meniuri în limba româna





Accesorii standard





Optiuni recomandate

Optiuni

  • Panou de control separat, cu Jogdial
  • Soft Winkis
  • LDE 800 - extensie pt lunga distanta
  • Sistem de masura pentru linii aeriene
  • Masurare integrata izolatie - ISO
  • Control direct asupra unui sistem OWTS
  • Cap de masura K 505 cu cablu
