Tester TV 4K cu Analiza de spectru PROMAX RANGERNeo 3

Cod: RANGERNeo-3 DAB HEVC H.265 IPTV 4K




Brosura produs PDF, 10.17 Mb


Descriere

RANGERNeo 3: Analizor de semnal și spectru TV (clasa high-end)
Analizor de semnal profesional conceput pentru instalatori experți și ingineri de transmisie. Include marjă de întârziere a rețelei, analiză T2-MI, GPS (test drive), radio digital DAB/DAB+ plus toate funcțiile RANGER Neo 2.

RANGER Neo 3 reprezintă standardul industrial pentru măsurarea intensității câmpului și analizorul de spectru pentru noua eră a telecomunicațiilor. Acest analizor multifuncțional avansat este special conceput pentru inginerii de transmisie și instalatorii experți care au nevoie de un instrument complet pentru rețele TV (DVB-T2/C2/S2), satelit, CATV și Wi-Fi.

Datorită nucleului său tehnologic de ultimă generație, permite decodarea HEVC H.265 și analiza semnalului 4K, asigurând compatibilitatea cu cele mai exigente standarde video. Specificațiile tehnice cheie includ analizorul de spectru ultra-rapid cu afișaj triplu pe ecran divizat, analiza interfeței T2-MI și compatibilitatea cu LNB-uri cu bandă largă. În plus, integrează funcții critice precum diagrama constelației, analiza dinamică a ecourilor și un analizor IPTV avansat.

Designul său ergonomic, cu ecran tactil și o autonomie a bateriei de peste 4 ore, îl face echipamentul portabil ideal pentru munca pe teren și auditurile de acoperire GPS. RANGER Neo 3 nu numai că facilitează instalarea și întreținerea infrastructurilor radio digitale (DAB/DAB+), dar optimizează și gestionarea rețelei wireless prin intermediul analizorului său de spectru real Wi-Fi. Dotat cu conectivitate TS-ASI și control de la distanță prin intermediul serverului web, acest dispozitiv este soluția de instrumentație supremă pentru a depăși provocările convergenței digitale și ale comunicațiilor wireless profesionale.

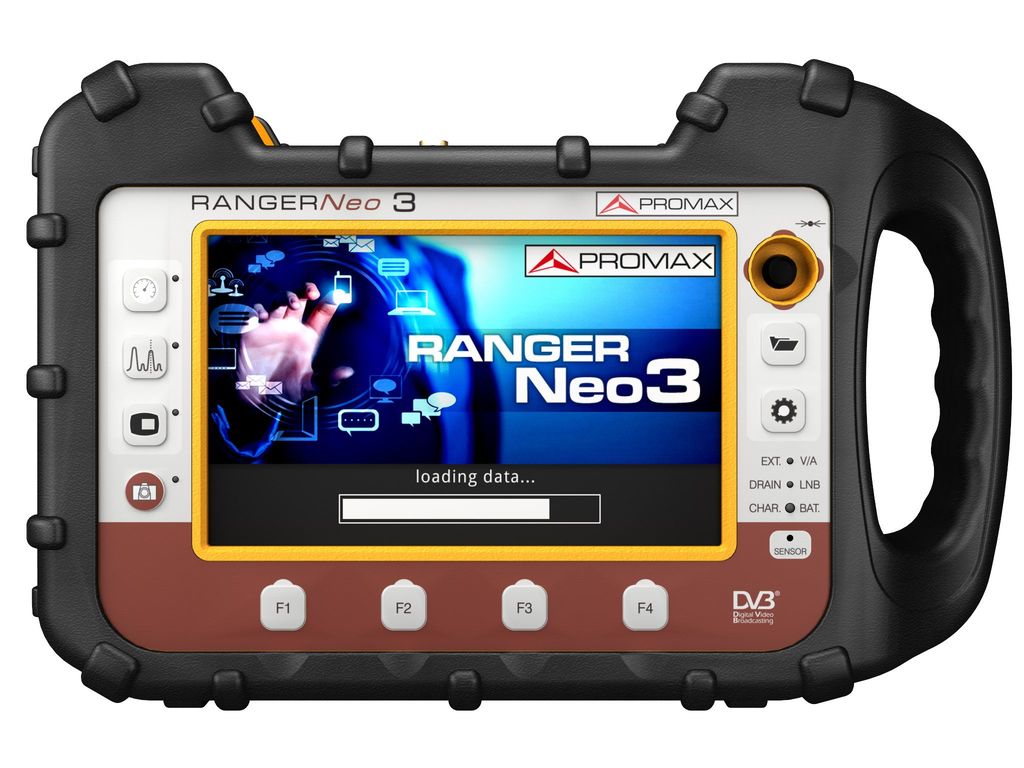

MODURI DE FUNCȚIONARE Funcționare hibridă: ecran tactil de 7” sau butoane convenționale
STANDARDE DIGITALE
DVB-T, DVB-T2, DVB-T2 lite
DVB-T2-MI (Gateway către modulator)
DVB-C, DVB-C2
DVB-S, DVB-S2, DVB-S2 multistream
ISDB-T/Tb
DSS, ACM/VCM/CCM
MPEG-TS
CODECURI VIDEO MPEG-2, MPEG-4 H.264, HEVC H.265
CODECURI AUDIO MPEG-1, MPEG-2, HE-AAC, Dolby Digital, Dolby Digital Plus

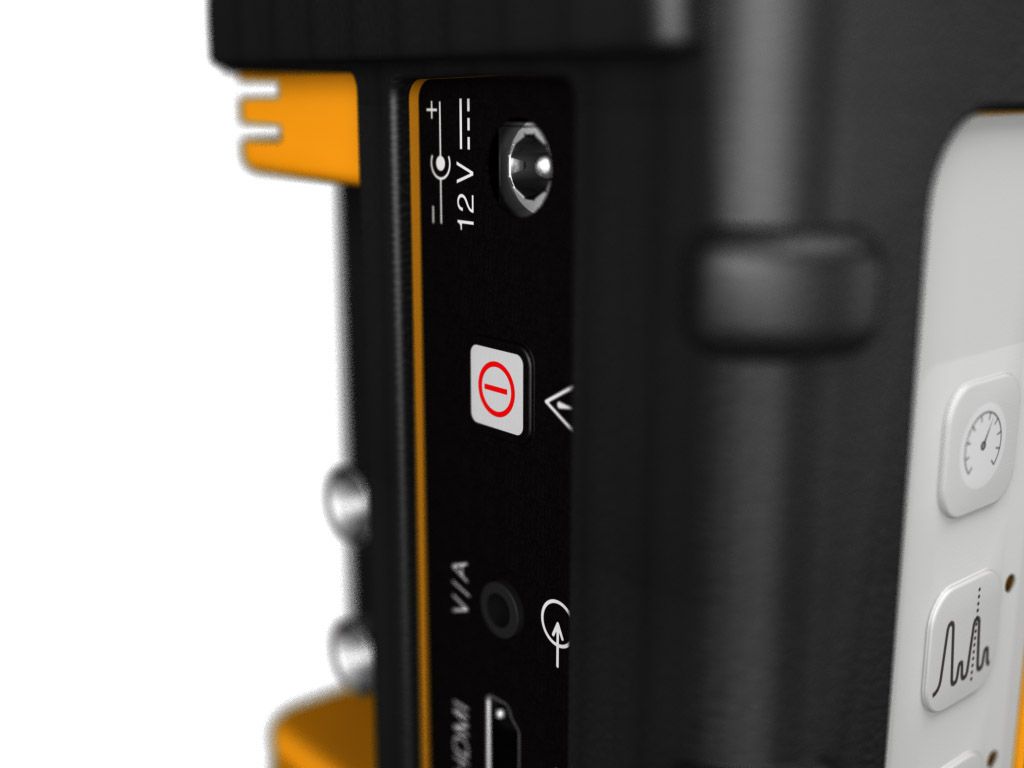

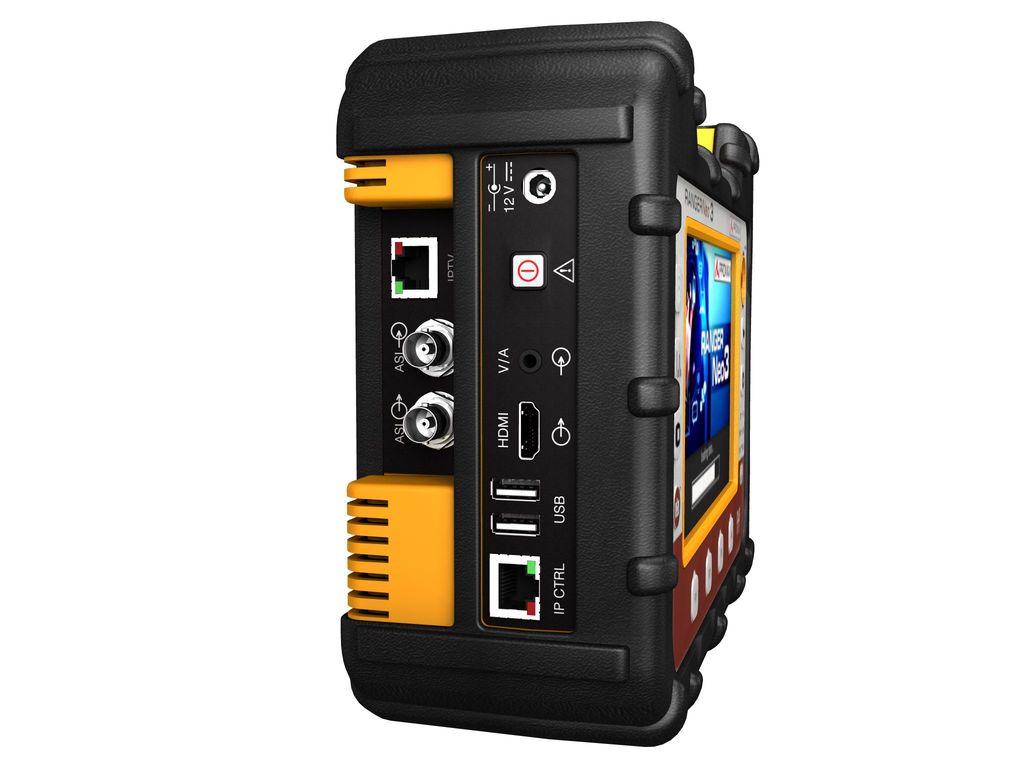

INTRĂRI ȘI IEȘIRI

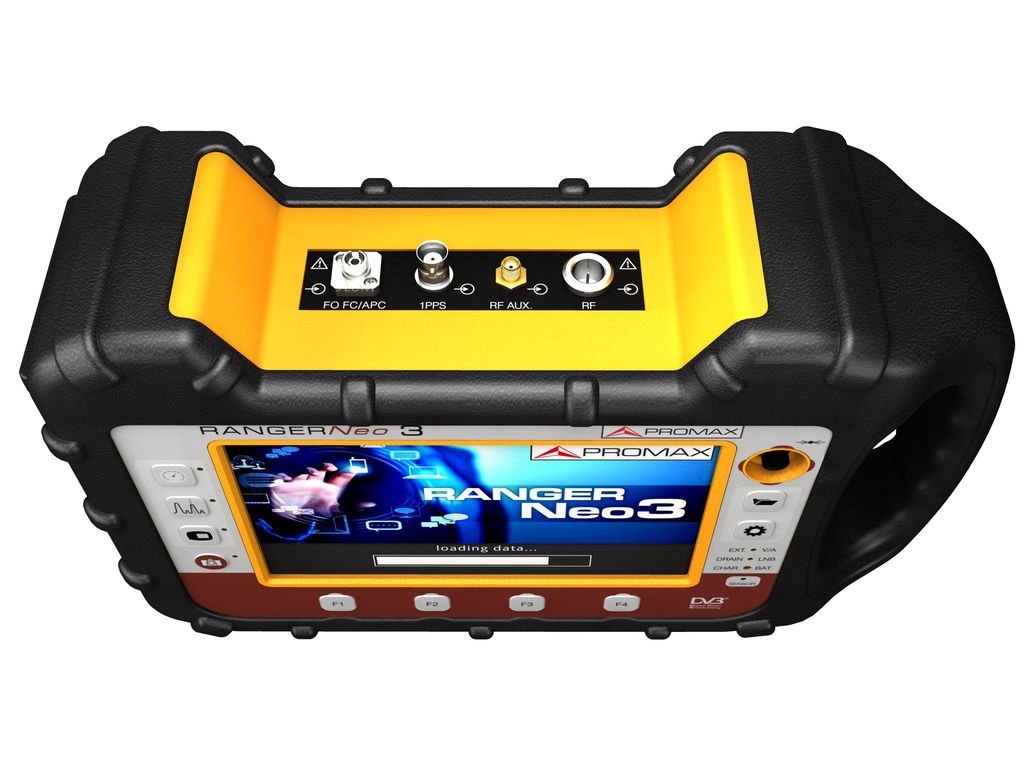

Conector RF universal 75 Ω
Intrare și ieșire ASI-TS
Intrare IPTV UDP/RTP RJ45 Ethernet 1 Gbps
Ieșire HDMI™
Intrare IP pentru telecomandă
Intrare video/audio analogică

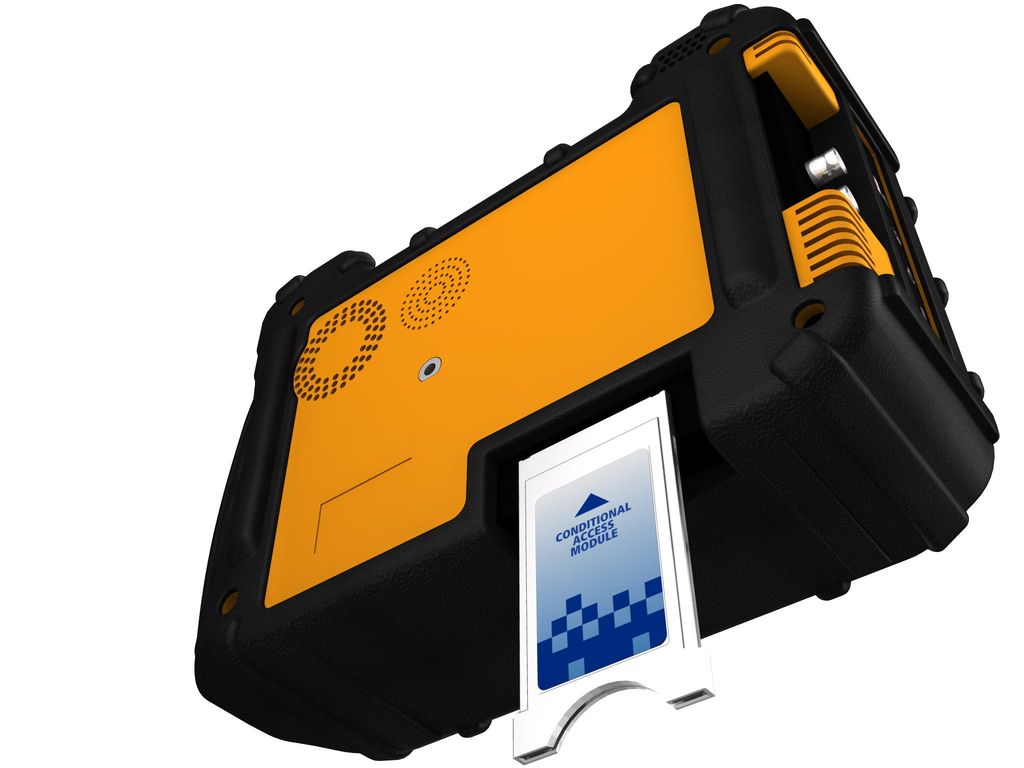

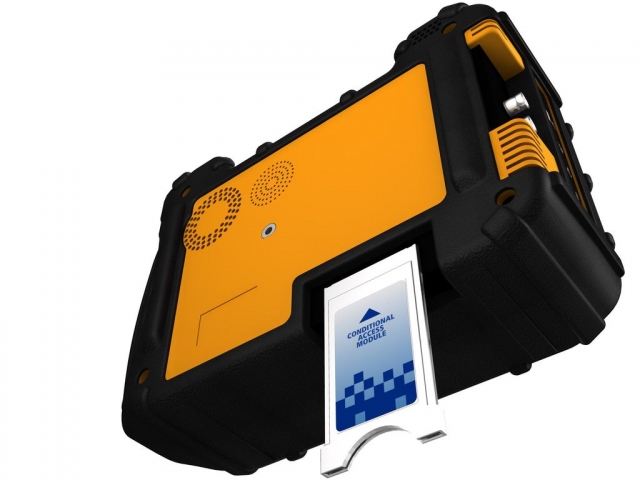

Slot pentru modul de interfață comună
Intrare 1 pps
2xUSB pentru transfer de date și modul GPS
FUNCȚII
Detecție 4K
Diagramă constelație
Test de intrare LTE
Analiza dinamică a ecourilor
StealthID (identificare instantanee a parametrilor de reglare)
PLS (Physical Layer Scrambling)
Analizor de spectru ultra rapid (timp de baleiere de 70 ms)
Aparat de captare cadre 4K
Menținere MAX și MIN
Măsurare și decodare radio FM RDS
Capturi de ecran și înregistrator de date pentru rapoarte de măsurare
Beacon-Flyaways pentru SNG și VSAT
LNB cu bandă largă
WiFi 2,4 GHz
LTE 1,8 GHz
OTT
Înregistrare serviciu
Măsurare intensitate câmp
Planificator de sarcini
Informații HbbTV
Plan de canale DAB+ inclus
Merogramă
Spectrogramă
Monitorizare semnal
Telecomandă (webControl)
MER după purtător
Streaming video/audio
SCANARE + TILT
Atenuare umăr
Înregistrare TS
Analiza TS
Măsurare și decodare multicast IPTV
Întârziere rețea (DVB)
DVB-T2-MI analiză
LĂȚIMI DE BANDĂ DE REZOLUȚIE
2, 10, 20, 30, 40, 100, 200 kHz
1 MHz
OPȚIUNI
Analizor DAB/DAB+ avansat
Analizor radio FM avansat
Ansamblu rack 19” 4U: 482 (L) x 178 (Î) x 205 (A) mm
OPM + convertor optic-RF + WiFi 5 GHz + LTE 2,6 GHz + intrare RF 6 GHz
WiFi 5 GHz + LTE 2,6 GHz + intrare RF 6 GHz
CONEXIUNE PC (prin interfață ethernet)
NetUpdate 4 (software gratuit)
Actualizări gratuite și automate de firmware
Telecomandă (webControl)
Planuri de canale personalizate de utilizator
Rapoarte de măsurare și capturi de ecran
Streaming audio/video
