Tester cablu TV CATV QAM Radio FM MATV MMDS PROMAX-12

Cod: PROMAX-12 CATV QAM MATV MMDS




Brosura produs PDF, 0.44 Mb


Descriere

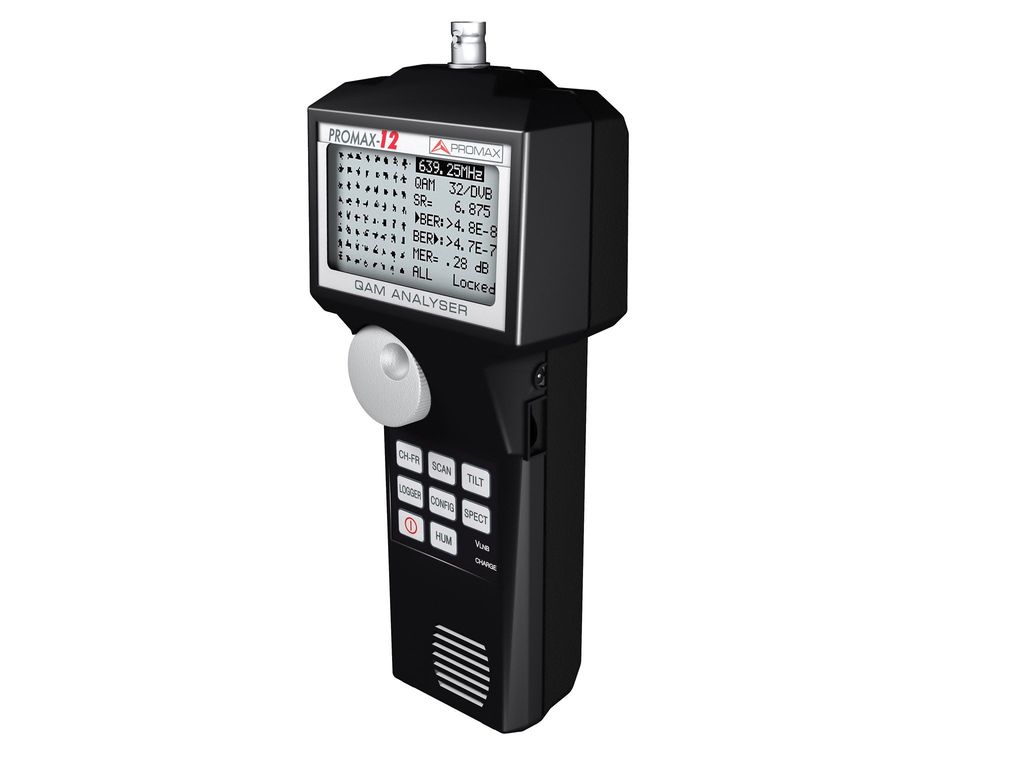

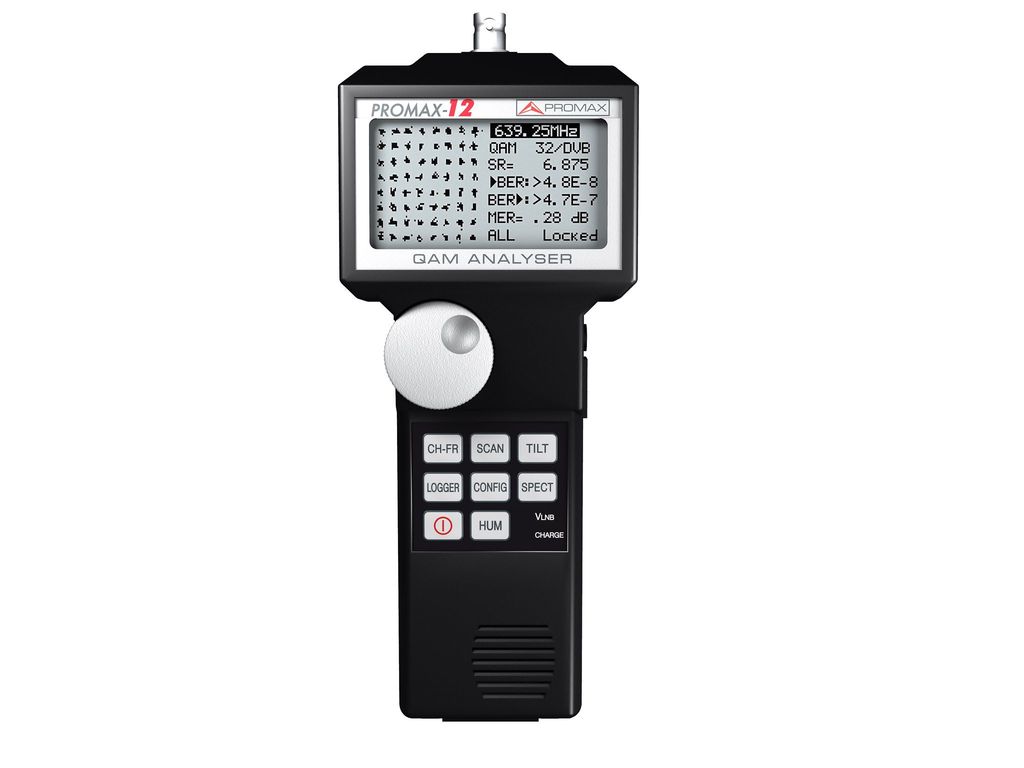

PROMAX 12: Analizor QAM pentru televiziune prin cablu
Este un instrument multistandard, deci poate fi utilizat în orice rețea din lume. Încorporează măsurători pentru instalarea, verificarea și întreținerea sistemelor de recepție și distribuție pentru radio FM, MATV, CATV și MMDS.

* DE LA 5 LA 1005 MHz
* BER & MER PE SEMNALELE DIGITALE QAM
* MULTISTANDARD: 16/32/64/256 QAM ANEXA A/B/C QPSK
* CANALE ANALOGICE
* CANALE DIGITALE
* DETECTARE PUTERE BANDĂ LARGĂ
* SCANARE
* C/N, CSO, CTB, TENSIUNE VAC, HUM
* MENIERE MAXIMĂ ȘI MINIMĂ
* PUTERE CANAL PRIN INTEGRARE
* ÎNCLINARE
* ÎNREGISTRATOR DE DATE
* IMPRIMARE
* CONEXIUNE LA PC

PROMAX-12 încorporează măsurători pentru instalarea, verificarea și întreținerea sistemelor de recepție și distribuție pentru radio FM, MATV, CATV și MMDS, inclusiv sub-banda (calea de retur).

PROMAX-12 este un analizor QAM care permite și măsurarea semnalelor DVB-T (COFDM) prin instalarea opțiunii OP-012-O.

Acum include o nouă funcție pentru măsurarea nivelului de putere pe o bandă de frecvență completă, foarte utilă pentru detectarea saturației la intrarea unor demodulatoare de bandă largă. PROMAX-12 este un instrument multistandard, deci poate fi utilizat în orice rețea din lume.

FUNCȚII Contor de nivel, Înregistrator, Scanare, Înclinare, Analizor de spectru, Detector de tranzienți, Analizor digital de cablu
MĂSURĂTORI DIGITALE Putere canal, C/N, Rată de eroare pe biți (Pre-BER, Post-BER), MER, constelație DVB-QAM
MĂSURĂTORI ANALOGICE ZUMĂTURI, Nivel, C/N, Raport C/A, intermodulație CSO-CTB
ACCESORII INCLUSE Adaptor de alimentare, Cablu de alimentare, Geantă de transport moale, Adaptor conector F/F, Protecție de cauciuc împotriva șocurilor.
ACCESORII OPȚIONALE Adaptor brichetă auto, Adaptor conector F/BNC, Adaptor conector F/IEC, Geantă de transport rigidă, Cablu RF F/F.
OPȚIUNE MĂSURARE COFDM Opțiune OP-012-O


Accesorii standard


Accesorii incluse
Adaptor de alimentare, Cablu de alimentare, Geantă de transport moale,
Adaptor conector F/F, Protecție de cauciuc împotriva șocurilor.


Optiuni recomandate

Accesorii opționale
Adaptor conector F/BNC, Adaptor conector F/IEC, Geantă rigidă de transport,
Cablu RF F/F, Cablu de comunicare PC/imprimantă, Adaptor brichetă auto.
