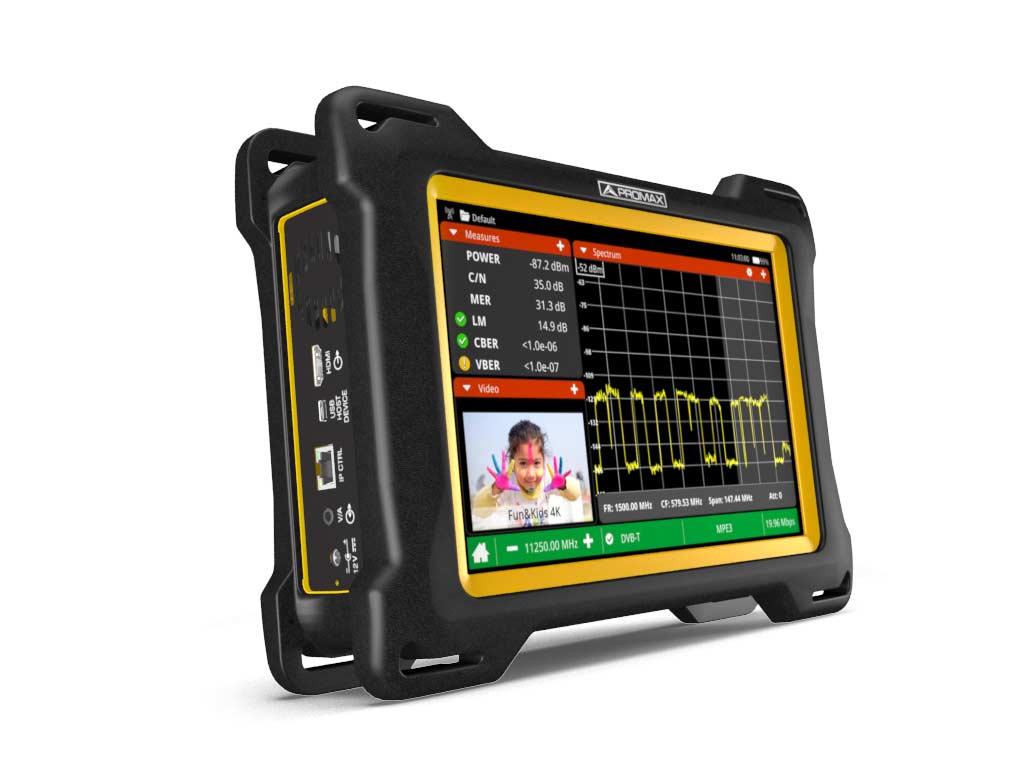

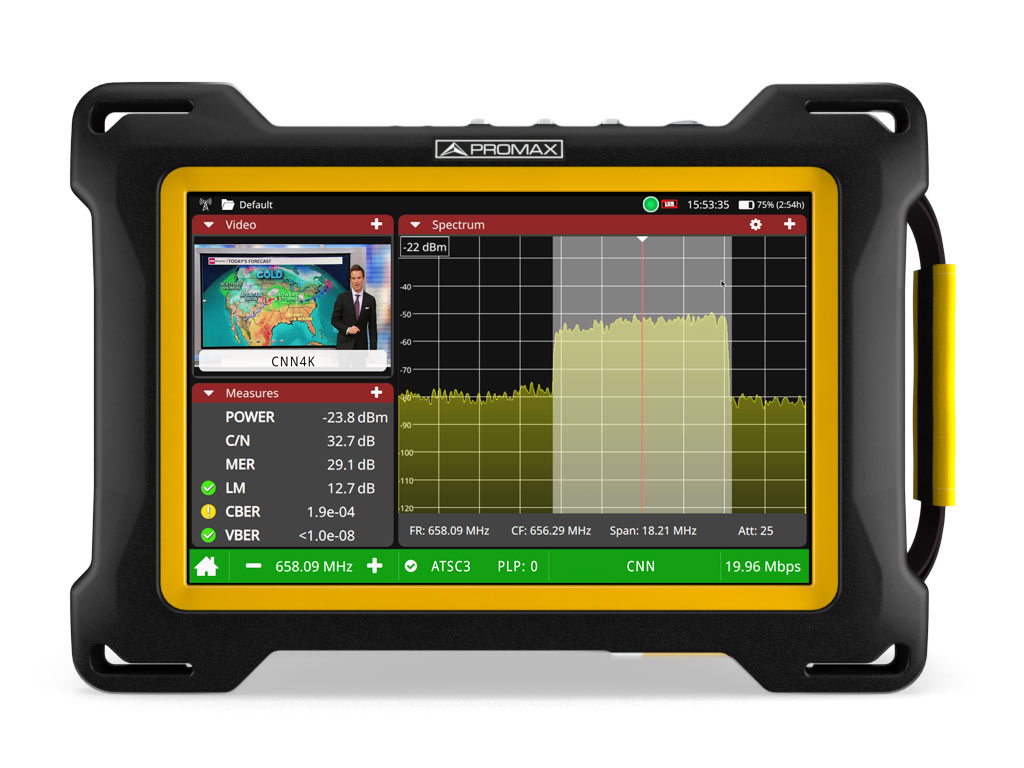

Analizor TV DVB universal PROMAX ATLAS NG

Cod: ATLAS-NG DVB NextGen ATSC ST2110 IPTV 3G-SDI ASI WiFi



Brosura produs PDF, 2.9 Mb


Descriere

ATLAS NG: Analizorul universal de transmisie ATSC 3.0 și DVB
ATLAS NG este un analizor multifuncțional NextGen TV ATSC 3.0 și DVB care include 5G și acoperă cele mai stricte cerințe pentru profesioniștii din domeniul transmisiei, cu suport pentru protocolul ST 2110 (opțional). DVB-S2x, IPTV, fibră optică, 3G-SDI, flux de transport ASI, Wi-Fi… toate verificate!

PROMAX ATLAS NG reprezintă soluția supremă în domeniul contoarelor profesionale de intensitate a câmpului pentru ingineria de transmisie și telecomunicații. Conceput pentru medii cu cerere mare, acest analizor universal dispune de o gamă de frecvență extinsă de până la 6 GHz, permițând o monitorizare precisă în benzile S și C, unde coexistența cu tehnologiile wireless este critică.

Ca instrument de ultimă generație, integrează cele mai recente standarde: NextGenTV (ATSC 3.0), DVB-S2x și un sistem avansat de detectare a interferențelor 5G, asigurând integritatea semnalului în orice scenariu de transmisie. Capacitățile sale analitice se extind dincolo de RF; ATLAS NG servește drept punte către producția modernă datorită suportului său pentru protocolul SMPTE ST 2110, esențial pentru tranziția la infrastructuri All-IP și sincronizarea cu ceasurile principale în fluxurile de lucru din studio.

Dispunând de o intrare 3G-SDI dedicată, oferă instrumente de diagnostic aprofundate, cum ar fi analiza diagramei oculare și un analizor audio profesional. În plus, analizorul său puternic IPTV și gestionarea fluxului ASI permit monitorizarea rețelelor de transport video cu fiabilitate totală. Toate acestea sunt găzduite sub o interfață multi-touch personalizabilă care optimizează experiența utilizatorului, transformând complexitatea tehnică în eficiență operațională atât pentru instalatori, cât și pentru inginerii de transmisie.
STANDARDE DE DIFUZIE
TV / Radio digital terestru DVB-T, DVB-T2 (T2-base, T2-lite), ISDB-T/Tb (segment complet / 1 segment), ATSC 1.0, ATSC 3.0, DAB, DAB+
Cablu digital DVB-C, DVB-C2, J.83 anexa B, 16/64/256-QAM
Satelit digital DVB-S, DVB-S2 VCM/ACM/CCM, DVB-S2x, DSS, QPSK
Analogic Analog terestru (PAL, SECAM, NTSC), FM RDS
MOD ANALIZOR DE SPECTR De la 5 MHz la 6 GHz
MOD DE OPERARE IPTV MULTICAST/UNICAST Peste 20 de măsurători (inclusiv Jitter, Rată pachete, Histogramă + jitter, Timp de sosire inter pachete). Multicast. Recepție T2MI și BTS. MOD DE FUNCȚIONARE SD/HD/3G-SDI Intrare/ieșire 3 Gbps. Diagramă statistică oculară, detectare erori CRC, monitorizare 16 canale audio AES3, diagramă cu modele 1080p 60.

MOD DE ANALIZARE STREAMING Recepție SRT în modurile apelant, ascultător și întâlnire. Peste 12 metrici, inclusiv RTT, latență, pachete NACK și analiză TS primite. Măsurători OTT.

MOD DE FUNCȚIONARE ANALIZOR WIFI 802.11 ac/a/b/g/n Analizator de spectru + dongle WiFi. RSSI, ocupare punct de acces, SNR, Zgomot
MOD DE FUNCȚIONARE ASI-TS Suport ASI-TS TS, T2MI și BTS
4G/5G (opțional) MOD DE FUNCȚIONARE TELEFONIE Dual SIM. Indicarea benzilor Uplink/Downlink pe spectru. Măsurători: RSSI, RSRP, RSRQ, SINR, SRXLEV

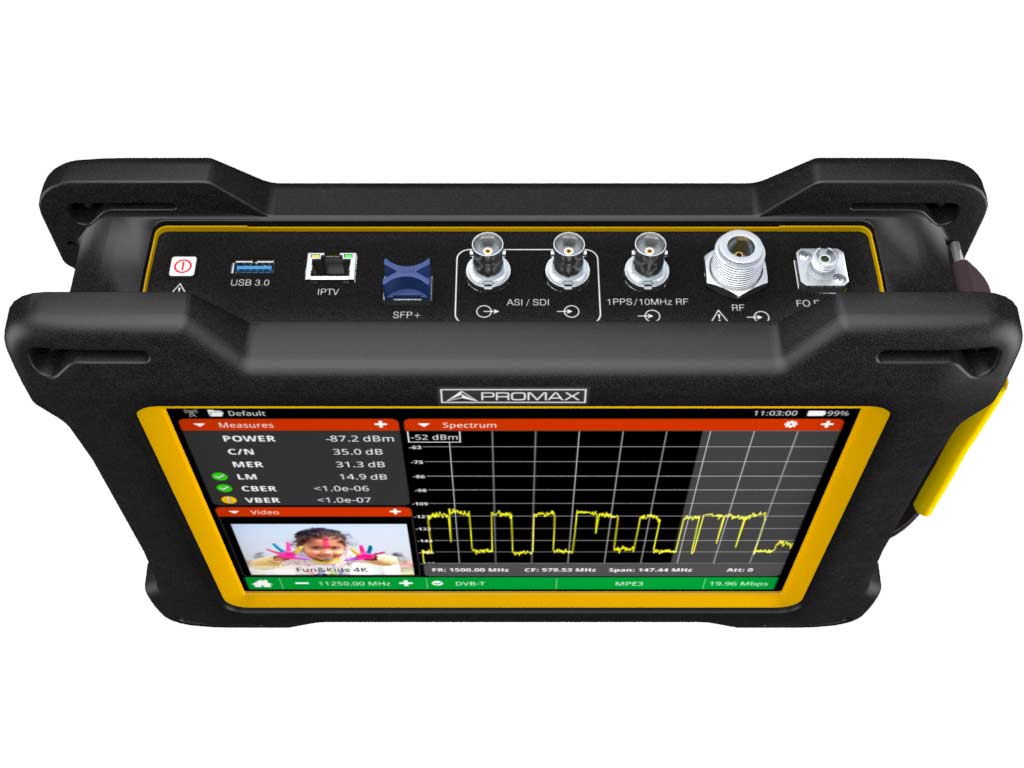

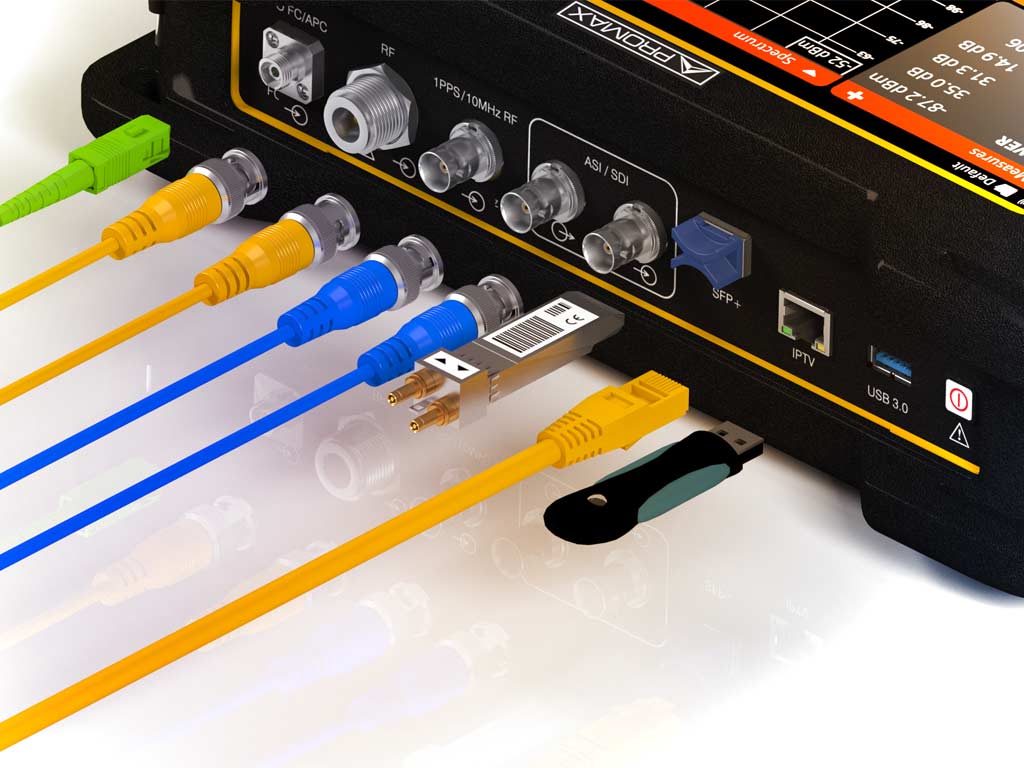

INTRĂRI ȘI IEȘIRI
Intrare RF universală (tip N, mamă 50 Ω)
Intrare și ieșire ASI/SDI (BNC mamă, 75 Ω 3 Gbps)
Conector SFP+
Intrare audio/video analogică (jack 3,5 mm)
Ieșire HDMI™ (v1.4b până la 3840x2160 pixeli la 30 Hz)
Master/dispozitiv USB 2.0 (tip C). Stocare în masă și comenzi de la distanță
Ethernet (RJ45) pentru webControl și comenzi de la distanță
Intrare optică (FC/APC, mamă)
1 intrare de referință PPS / 10 MHz
Intrare IPTV (RJ45 Ethernet, 10/100/1000 Mbps)
Ieșire audio stereo pentru căști (jack 3,5 mm)
Gazdă USB 3.0 (tip A, dispozitive USB-CDC)
CAM (compatibil DVB-CI, intrare modul)
Slot dublu pentru cartelă SIM (opțional)
FUNCȚII
Măsurători SMPTE ST2110 (opțional)
Măsurători SRT
Decodor 4K
Capturi de ecran
Înregistrare service
Planificator de sarcini
Monitorizare semnal
Telecomandă (webControl)
Streaming video/audio
Înregistrare TS
Analiza TS
Multicast IPTV: măsurare, decodare
Diagramă oculară (HD-SDI, 3G-SDI)
Memorie internă de 8 GB, extensibilă prin USB
OTT
Diagramă constelație
Test de intrare LTE
Ecouri dinamice analiză
StealthID (identificare instantanee a parametrilor de reglare)
PLS (Physical Layer Scrambling)
Spectru ultra rapid
Menținere MAX și MIN
Măsurare și decodare RDS FM
Datalogger
Beacon-Flyaways SNG și VSAT
LNB cu bandă largă
WiFi
LTE 1.8 GHz
Intensitatea câmpului
Merogramă
Spectrogramă
MER pe purtătoare
Analiza acoperirii GPS (inclusă)
Înregistrare ALP
Măsurare putere optică pe întreaga bandă
SCANARE + TILT
Atenuare umăr
Întârziere rețea
Analiza DVB-2 MI
Test de derivă a frecvenței purtătoarei
OPȚIUNI
Fibră optică: Contor selectiv de putere optică + convertor optic-RF
Măsurători avansate pentru radio FM
Măsurători avansate pentru radio digital DAB/DAB+
Măsurători 4G/5G
Ieșire optică SDI și ASI
Intrare optică SDI și ASI
Suport protocol ST2110
