Descriere

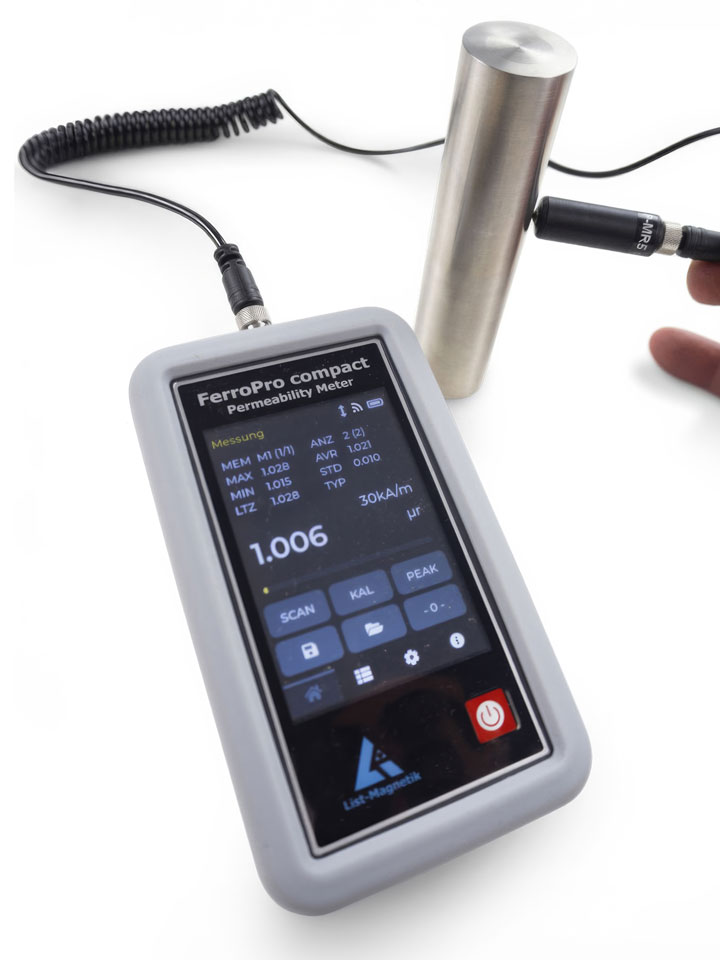

Permeametru magnetic FerroPro compact
Instrument convenabil și robust pentru măsurarea permeabilității magnetice relative µr între 1 și 5
Materiale paramagnetice până la permeabilitate µr=5
Dispozitivul de măsurare a permeabilității compacte List-Magnetik FerroPro poate determina permeabilitatea magnetică relativă (µr) a materialelor și pieselor structurale în intervalul 1.000 până la 5.000. Este ideal pentru testarea materialelor, în special a materialelor feromagnetice, pentru a oferi date precise de testare nedistructivă (NDT).
Magnetism scăzut - permeabilitate și remanență
Permeabilitatea magnetică indică cât de puternic poate fi magnetizat un material. Această informație este deosebit de importantă atunci când magnetismul este nedorit, ca în cazul oțelului inoxidabil. Permeabilitatea joacă un rol important în testarea materialelor, deoarece dezvăluie proprietățile magnetice ale unui material.
Este important să nu confundăm permeabilitatea cu remanența sau magnetismul rezidual. Remanența descrie cât de puternic este magnetizat un obiect, în timp ce permeabilitatea indică capacitatea unui material de a se adapta la un câmp magnetic, adică magnetizabilitatea sa.
Permeabilitatea (μ) este raportul dintre densitatea fluxului magnetic (B) și intensitatea câmpului magnetic (H), iar permeabilitatea relativă (μr) este μ împărțit la constanta câmpului magnetic (μ₀). μr este adesea utilizat în testarea nedistructivă (NDT) pentru a determina proprietățile magnetice ale materialelor.
De ce aveți nevoie de măsurarea permeabilității?
Domeniile de aplicare includ controlul calității oțelurilor inoxidabile, testarea nedistructivă a materialelor structurale și selecția materialelor pentru echipamente de fizică a electronilor/ionilor, dispozitive de rezonanță nucleară și piese supuse unor solicitări mari. Testarea nedistructivă (NDT) joacă un rol central în analiza precisă a proprietăților materialelor fără a deteriora structura materialului.
Standard de calibrare - un accesoriu important pentru permeabilometrul magnetic
Puteți utiliza standardul de calibrare furnizat pentru a verifica acuratețea măsurătorilor în orice moment. Standardul de calibrare are o valoare de µr ~1,35. Sunt disponibile standarde de calibrare suplimentare cu valori de referință µr de ~1,03 și ~1,10. Dispozitivul este calibrat conform unor standarde de referință precise, trasabile până la Physikalisch-Technische Bundesanstalt (PTB) din Braunschweig. Recalibrarea este ușoară, iar un standard de calibrare este inclus cu fiecare dispozitiv.
Permeabilitatea magnetică a unui material variază de obicei foarte mult în funcție de intensitatea și frecvența câmpului magnetizant. Sonda compactă FerroPro poate fi ajustată la diferite intensități ale câmpului de excitație. FerroPro Compact poate efectua măsurători de permeabilitate conforme cu standardele, conform metodelor de testare ASTM A342 1 și 4, EN 60404-15 Metoda 6 și VG 95578. Această metodă este adesea utilizată în testarea materialelor NDT (testare nedistructivă) pentru a măsura cu precizie proprietățile magnetice ale materialelor.
Măsurare punctuală și funcție de scanare
FerroPro Compact dispune de un panou tactil LCD grafic cu o interfață utilizator inovatoare și o rezoluție de 320 x 480 pixeli. Funcția de scanare vă permite să scanați o piesă de prelucrat pe suprafața sa și oferă o evaluare statistică a datelor. Un afișaj analogic suplimentar completează vizualizarea valorilor măsurate, făcând tendințele și valorile de vârf imediat vizibile.

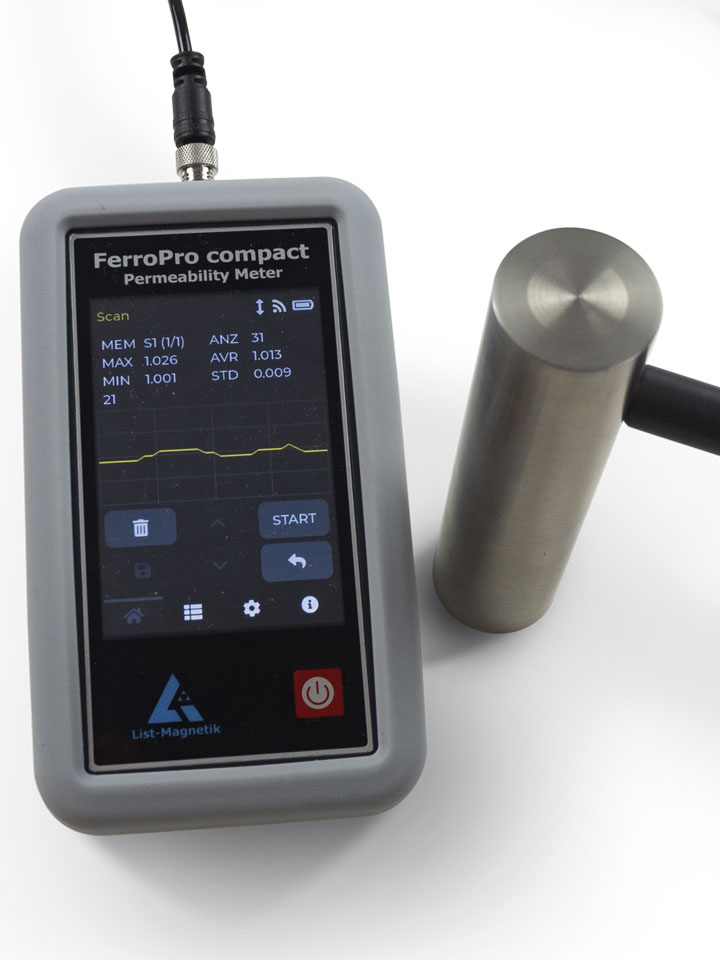

Măsurare prin scanare
Doriți să scanați continuu o piesă de prelucrat și să determinați valorile minime și maxime? Măsurarea prin scanare vă oferă o curbă grafică a permeabilității cu evaluare statistică.
Înregistrator de date și aplicație
Trebuie să generați un raport al măsurătorii de permeabilitate? Cu aplicația Lima Connect puteți citi memoria dispozitivului, procesa și trimite datele.
Interfețe și funcționare
Cu memoria flexibilă a valorilor măsurate, afișajul digital și analogic combinat și măsurarea valorilor de vârf, dispozitivul acceptă toate aplicațiile care implică măsurarea permeabilității. Datele pot fi transferate către un PC cu Windows sau aplicația Android sau iOS prin intermediul interfeței wireless. Dispozitivul poate fi conectat la o sursă de alimentare externă pentru funcționare continuă prin intermediul interfeței USB.
Dispozitivul are o interfață SCPI, care îi permite să efectueze măsurători controlate de la distanță și să furnizeze valori măsurate în funcționare în linie. Conexiunea se face prin USB, ceea ce asigură o alimentare și o funcționare continuă.
Limite de precizie în măsurarea permeabilității
Valoarea permeabilității măsurate depinde de dimensiunile probelor mici de material. Sensibilitatea dispozitivului crește odată cu grosimea materialului. Odată ce materialul are aproximativ 5 mm grosime și 2 cm lățime, măsurarea devine independentă de dimensiunea sa.

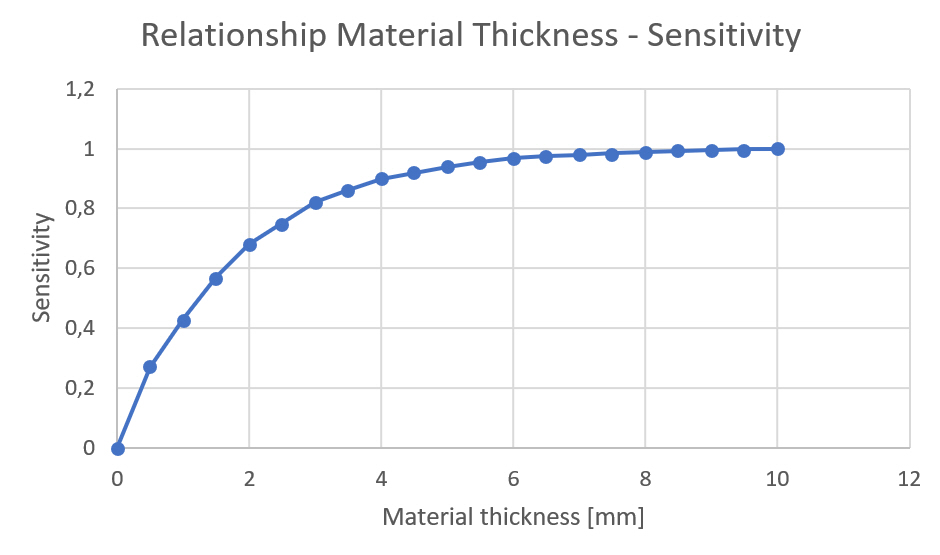

Dependența aproximativă a sensibilității de grosime este prezentată în diagramă. Sensibilitatea se calculează ca (µr afișat − 1)/(µr adevărat − 1). Acest calcul este deosebit de relevant pentru testarea materialelor și este adesea utilizat în NDT (testarea nedistructivă) pentru a permite măsurători precise ale permeabilității magnetice în materiale de diferite grosimi și dimensiuni.
Intervale de măsurare ale permeabilometrelor – Paramagnetism
Materialele magnetice pot fi clasificate după numărul lor de permeabilitate.
Materialele diamagnetice au valori µr între 0 și 1.
Materiale paramagnetice: μr > 1.
Materiale feromagnetice: μr ≫ 1.
Măsurătorile cu permeabilmetrele List-Magnetik pot fi efectuate numai pe materiale paramagnetice. Aluminiul, cromul, platina și oțelul inoxidabil sunt exemple de materiale paramagnetice. Valoarea µr pentru oțelul inoxidabil depinde de aliaj.
Materialele feromagnetice, cum ar fi fierul, nichelul, cobaltul și diverse aliaje, au un număr de permeabilitate semnificativ mai mare decât unu și pot lua valori mai mari de 100. Aceste materiale cresc considerabil densitatea fluxului magnetic al unui câmp magnetic. Dispozitivele de măsurare a permeabilității List-Magnetik nu sunt concepute în acest scop.
FerroPro FP-5 vs. FerroPro compact
Avantajele față de instrumentul de laborator FerroPro FP-5 sunt designul compact ca instrument portabil, precum și funcțiile suplimentare, cum ar fi măsurarea prin scanare și afișajul analogic. Pe lângă interfața Windows, FerroPro compact oferă o interfață pentru dispozitive mobile.

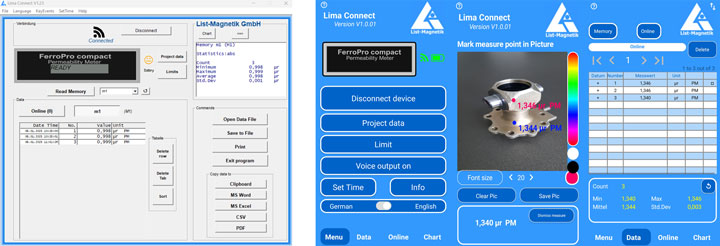

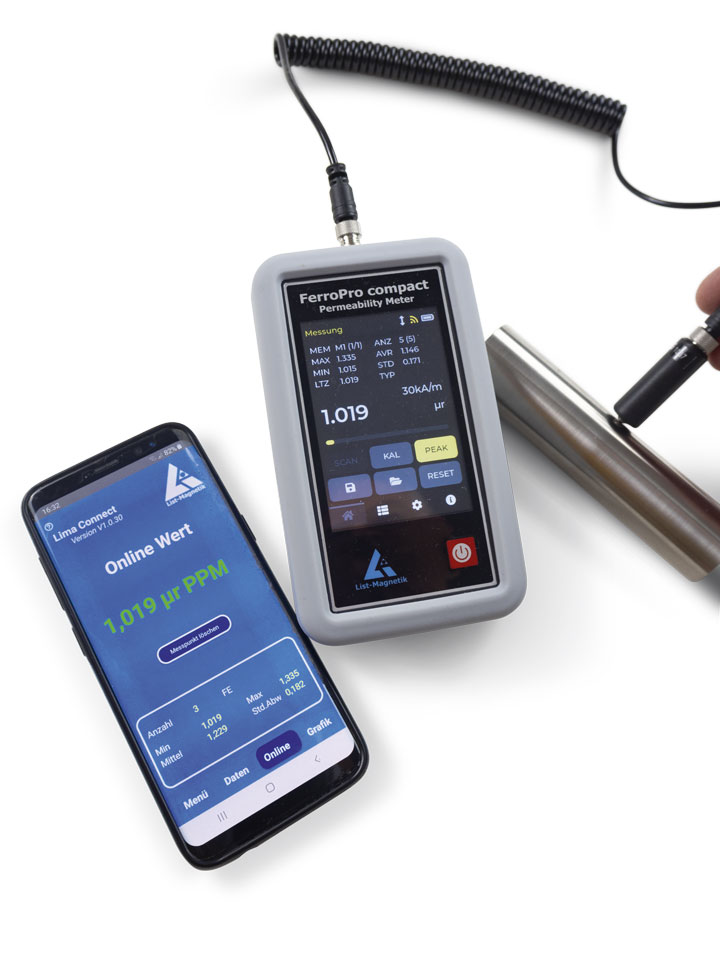

Gestionați și trimiteți datele de măsurare cu o aplicație gratuită
Pentru a procesa ulterior datele de măsurare, puteți conecta dispozitivul de măsurare la dispozitive mobile Android și iOS. Sau puteți comunica cu un PC cu Windows. Acest lucru este posibil datorită tehnologiei wireless. Cu aplicația Lima Connect puteți gestiona proiecte și puteți atribui punctele de măsurare pe o fotografie
Date tehnice: Permeametru magnetic FerroPro compact
Interval de măsurare: µr = 1.000 până la 5.000
Sondă: FPC-5, interschimbabilă, cu cablu interschimbabil separat
Precizie la 20°C: (µr - 1) x 5%, față de standardele de calibrare trasabile, poate fi reajustată
Rezoluție: 0.001
Condiții de funcționare: 0 - 50° C
Condiții de depozitare: 0-50 °C, 10-90%
Clasă de protecție: IP64
Afișaj: Ecran tactil LCD color 320x480 pixeli
Dimensiune afișaj: 75 x 50 mm
Navigare meniu: Engleză, Franceză, Germană, Italiană, Spaniolă
Înregistrator de date: 10.000 de măsurători, divizibil flexibil
Statistici: Număr / Maxim / Minim / Medie / Deviație standard
Interfață: interfață wireless pentru comunicare cu Android, iOS și Windows
Aplicație pentru Android, iOS, Windows: gratuită prin Google Play Store, Apple App Store, site-ul List-Magnetik
Control extern: prin USB și interfață de comunicare SCPI
Alimentare: 3x 1.5V AA Mignon. Sursă de alimentare externă conectabilă prin USB
Timp de funcționare: Aproximativ 25 de ore cu baterie, nelimitat cu sursă de alimentare externă.
Dimensiuni: 150 x 85 x 35 mm
Dimensiuni ambalaj: 28 x 23 x 9 cm
Greutate: 320 g cu baterii
