Descriere

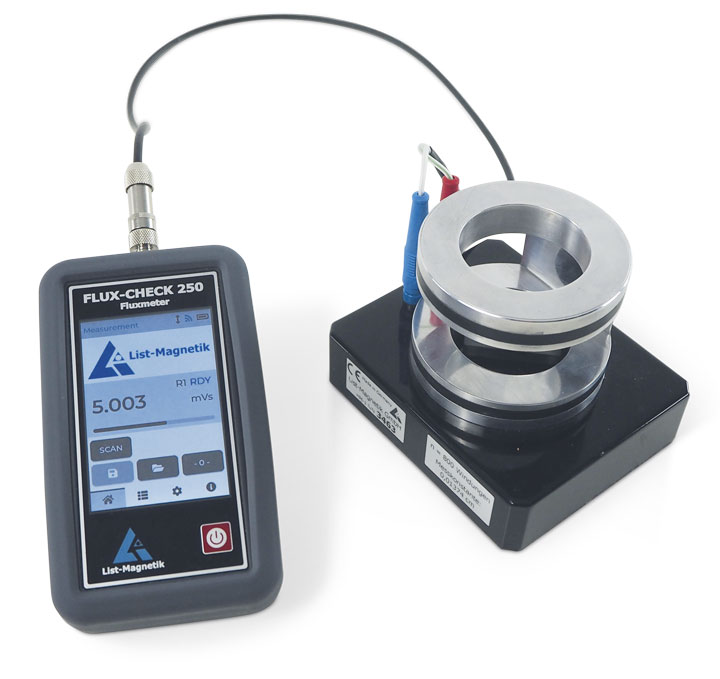

Fluxmetru FLUX-CHECK 250
Fluxmetru compact incomparabil ca dispozitiv de măsurare portabil pentru determinarea fluxului magnetic
List-Magnetik FLUX-CHECK 250 compact este un fluxmetru portabil nou pentru măsurarea fluxului magnetic (Φ/Phi) al sistemelor magnetice și al magneților individuali. Acest dispozitiv inovator oferă o metodă precisă pentru testarea materialelor feromagnetice și este ideal pentru analiza și testarea materialelor în diverse aplicații.
La testarea unui magnet permanent sau a unui sistem magnetic, calitatea și puterea magnetizării magnetului sunt cruciale. Utilizarea unui contor de câmp magnetic pentru măsurarea intensității câmpului magnetic este posibilă doar în anumite puncte și nu ține cont de volumul magnetului. Un fluxmetru cu bobină Helmholtz poate îndeplini această sarcină permițând măsurarea volumetrică precisă a întregului câmp magnetic.
Bobina de cuplu Helmholtz este disponibilă opțional cu fluxmetrul.
Atunci când este utilizat cu bobina de cuplu Helmholtz HM-2 List-Magnetik, fluxul magnetic al magneților permanenți poate fi măsurat foarte precis, deoarece se măsoară întregul volum al magnetului, indiferent de poziția acestuia. Efectul magnetului asupra bobinei este determinat ca tensiune electrică și convertit într-o valoare a fluxului. Pe lângă bobina HM-2, dispozitivul se poate conecta la toate tipurile de bobine sau sonde pentru bobine, permițând un grad ridicat de flexibilitate în testarea și analiza materialelor feromagnetice.
Integrala grafică a curbei impulsurilor
Înregistrarea curbei impulsurilor măsurătorii debitului are ca rezultat o zonă care determină valoarea debitului ca integrală. Această zonă este afișată pe panoul tactil LCD de 320x480 pixeli, iar valoarea corectă a fluxului este calculată din aceasta. Din punct de vedere tehnic, FLUX-CHECK 250 este un integrator electronic analogic de tensiune.
Fără derivă
Spre deosebire de multe fluxmetre, FLUX-CHECK 250 nu suferă de derivă după pornire, ceea ce duce la un timp de așteptare mai lung pentru prima măsurare sau necesită compensare repetată în timpul seriei de măsurători. În schimb, este specificată o valoare de declanșare în care începe măsurarea. Valoarea derivei anterioare este luată automat ca valoare zero. Dispozitivul este gata de măsurare imediat ce este pornit, permițând testarea și analiza rapidă și fiabilă a materialelor, fără a pierde timp cu compensarea deviației constante.
Flux real, Moment magnetic, Densitate de flux
Pe lângă fluxul magnetic (Φ), dispozitivul poate înregistra informații suplimentare despre bobină și magnetul măsurat. Aceste date pot fi utilizate pentru a face calcule suplimentare care susțin analiza materialelor și testarea precisă a magneților permanenți și a altor sisteme magnetice.
Numărul de spire ale bobinei (n) - „fluxul real” - este calculat din acesta.
Constanta bobinei Helmholtz este utilizată pentru a calcula „momentul magnetic”.
Volumul magnetului determină densitatea de flux B.
Înregistrator de date și interfață
Dispozitivul vă oferă o memorie flexibilă pentru valorile măsurate, un afișaj digital și analogic combinat și capacitatea de a măsura valori de vârf. Datorită interfeței Bluetooth wireless, datele pot fi transferate către PC-uri Windows, precum și către aplicații Android și iOS. Dispozitivul poate fi conectat la o sursă de alimentare externă prin interfața USB.
Dispozitivul are o interfață SCPI care îi permite să efectueze măsurători controlate de la distanță și să furnizeze valori măsurate în funcționare liniară. Conexiunea USB asigură simultan alimentarea cu energie și garantează funcționarea continuă.

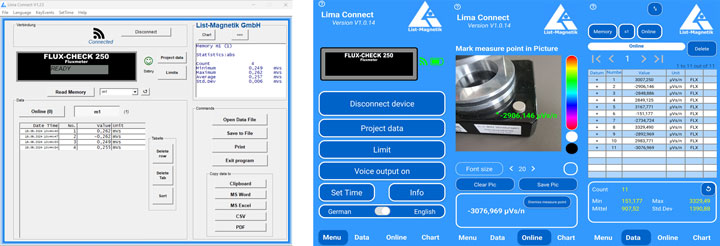

Gestionați și trimiteți datele de măsurare cu o aplicație gratuită
Pentru a procesa ulterior datele de măsurare, puteți conecta dispozitivul de măsurare la dispozitive mobile Android și iOS. Sau puteți comunica cu un PC cu Windows. Acest lucru este posibil datorită tehnologiei wireless. Cu aplicația Lima Connect puteți gestiona proiecte și puteți atribui punctele de măsurare pe o fotografie. Rezultatele măsurătorilor pot fi evaluate statistic și afișate grafic. Aplicația pentru Android, iOS și Windows este gratuită.
Date tehnice Fluxmetru FLUX-CHECK 250
Unități de măsură: flux magnetic mVs (mili-Volt-secundă, corespunde unității SI mWb / milli-Weber)
Intervale de măsurare: 0-10 mVs și 0-250 mVs, comutare automată sau manuală a intervalului
Flux real: mVs / n
Moment magnetic: mVs * cm
Densitate de flux: A/cm sau mT
Precizie: 2%
Repetabilitate: 1%
Rezoluție: 0,001 mVs
Rezistență de intrare: 33 kOhm
Condiții de funcționare: 0 - 50° C
Condiții de depozitare: 0-50 °C, 10-90%
Clasă de protecție: IP64
Afișaj: LCD tactil color 320x480 pixeli
Dimensiune afișaj: 75 x 50 mm
Navigare meniu: engleză, franceză, germană, italiană, spaniolă
Înregistrator de date: 10.000 de măsurători, divizibile flexibil
Statistici: Număr / Maxim / Minim / Medie / Abatere standard
Interfață: interfață wireless pentru comunicare cu Android, iOS și Windows
Aplicație pentru Android, iOS, Windows: gratuită prin Google Play Store, Apple App Store, site-ul web List-Magnetik
Control extern: prin USB și interfață de comunicare SCPI
Alimentare: 3x 1,5 V AA Mignon. Sursa de alimentare externă poate fi conectată prin USB
Timp de funcționare: aprox. 25 de ore cu baterie, nelimitat cu
sursă de alimentare externă
Dimensiuni: 150 x 85 x 35 mm
Dimensiuni ambalaj: 28 x 23 x 9 cm
Greutate: 320 g cu baterii

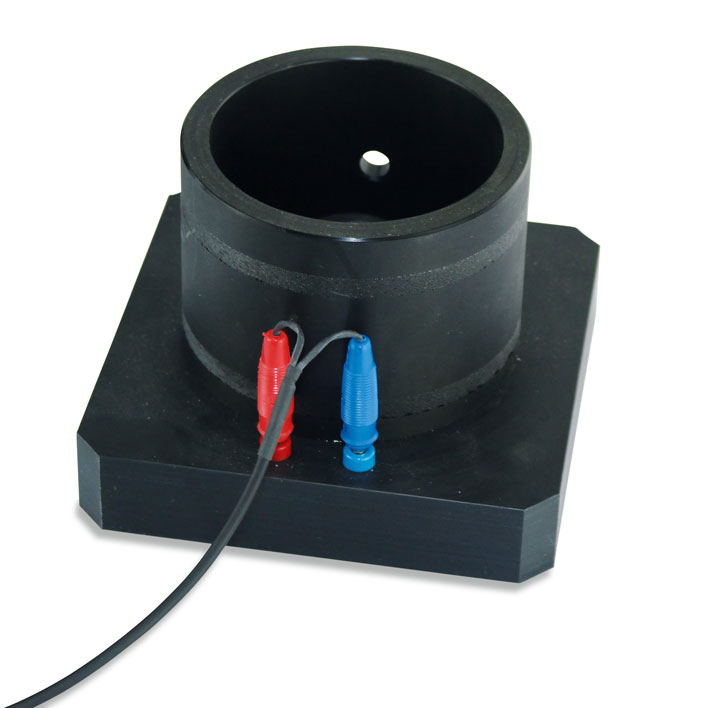

Bobină de cuplu Helmholtz HM-1
Bobina de cuplu Helmholtz HM-1 este o bobină realizată dintr-un cilindru de plastic cu un diametru interior de 90 mm, cu care puteți măsura fluxul magnetic al unui magnet pe fluxometrul FLUX-CHECK 250. Poziția magnetului poate fi văzută din toate părțile prin orificiul de observare.
O bobină Helmholtz este o structură specială a bobinei care produce un câmp magnetic omogen. Raza și distanța dintre cele două bobine trebuie să fie aceleași. Câmpurile celor două bobine sunt suprapuse astfel încât un câmp aproape omogen este produs în zona centrală a bobinei de-a lungul unei axe imaginare între centrele cercurilor.
Date tehnice Bobină de cuplu Helmholtz HM-1
Diametru interior: 90 mm
Diametru exterior: 110 mm
Interval de măsurare omogen: 35 mm
Număr de înfășurări: 2x 600
Constantă bobină: 0,0096 cm
Conector: 2 mufe banană

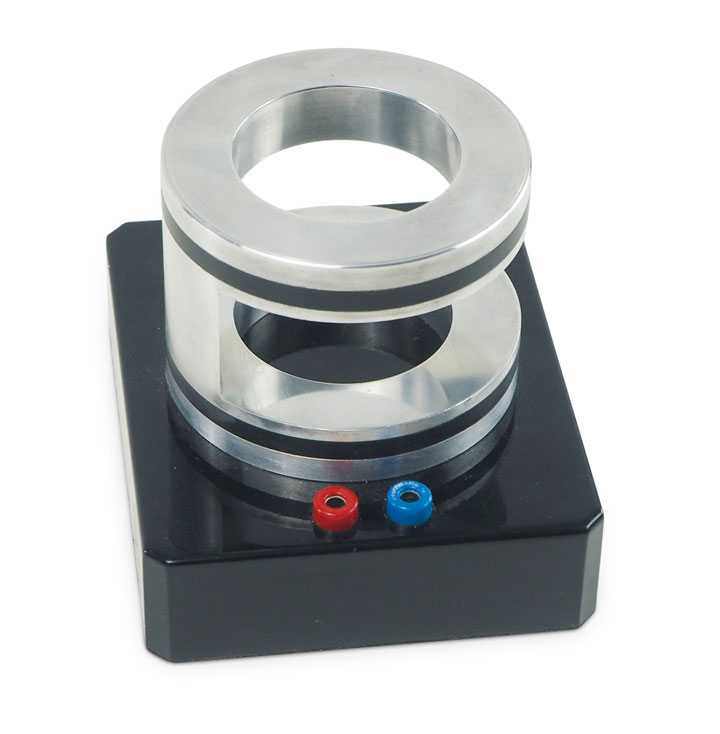

Bobină de moment Helmholtz HM-2
Bobina de cuplu Helmholtz HM-2 este o bobină dublă din aluminiu cu un diametru interior de 49 mm, cu care puteți măsura fluxul magnetic al unui magnet pe fluxometrul FLUX-CHECK 250.
Date tehnice Bobină de cuplu Helmholtz HM-2
Diametru interior: 49 mm
Diametru exterior: 80 mm
Interval de măsurare omogen: 29 mm
Număr de înfășurări: 2x 400
Constantă bobină: 0,01374 cm
Conector: 2 mufe banană
