Aparat de măsurare a câmpului magnetic / Gaussmetru MP-4000
Aparat de măsurare a câmpului magnetic cu tehnologie unică de măsurare pentru măsurarea profesională a câmpurilor magnetice directe și alternative, precum și a câmpurilor pulsate
Măsurarea câmpurilor magnetice pentru câmpuri directe, alternative și pulsate
Experimentați o revoluție în tehnologia de măsurare cu List-Magnetik MP-4000, un aparat de măsurare profesional a câmpului magnetic. Acest dispozitiv puternic aparține unei noi generații de aparate de măsurare a câmpului magnetic. Utilizează sonde digitale externe de câmp axial și transversal pentru a măsura cu precizie câmpurile magnetice DC, AC și pulsate.
Este ideal ca gaussmetru digital, magnetometru sau teslametru pentru înregistrarea și analiza intensității, densității fluxului și intensității câmpului magnetic. Senzorii săi de câmp magnetic extrem de sensibili asigură măsurători magnetice fiabile.
Acest sistem de măsurare a câmpului magnetic poate fi utilizat pentru a măsura câmpuri geomagnetice slabe și câmpuri puternice cu intensități de câmp de până la 40.000 A/cm. Este ideal pentru aplicații industriale, cum ar fi măsurarea câmpului magnetic, analiza și analiza fluxului și a liniilor de câmp, precum și pentru o varietate de proceduri de testare.
List-Magnetik MP-4000 oferă soluții profesionale de măsurare a câmpului magnetic, dezvoltate și fabricate în Germania pentru utilizatori.
Rezoluție înaltă a câmpurilor magnetice
Gausmetrul MP-4000 dispune de un panou tactil LCD grafic cu o interfață utilizator inovatoare și o rezoluție de 320x480 pixeli. O caracteristică remarcabilă a noii electronice a sondei este digitalizarea rapidă a valorilor măsurate cu o frecvență de până la 200 kHz. Acest lucru face posibilă afișarea formelor de undă cu o durată de doar 0,1 milisecunde. Aceasta vă oferă o imagine precisă a cursului unui impuls de câmp magnetic. Valorile de vârf și duratele impulsurilor sunt afișate cu precizie. În plus, formele de undă ale câmpului alternativ pot fi înregistrate și stocate la frecvențe de până la 20 kHz.
Gausmetrul MP-4000 dispune de un panou tactil LCD grafic inovator cu ghidare pentru utilizator și o rezoluție de 320 x 480 pixeli. Fiind un gausmetru digital de ultimă generație și un dispozitiv modern de măsurare a câmpului magnetic, oferă funcții care depășesc cu mult măsurarea tradițională a câmpului magnetic.
O caracteristică remarcabilă a noilor componente electronice ale sondei este capacitatea lor de a digitaliza rapid valorile măsurate la frecvențe de până la 200 kHz. Acest lucru permite măsurători magnetice precise și afișează curbe de impuls cu durate de până la 0,1 milisecunde. Aceste capacități fac sonda ideală pentru analiza câmpului magnetic și înregistrarea precisă a intensității și forței câmpului magnetic în câmpurile de impuls.
Senzorii de câmp magnetic asigură fiabilitatea dispozitivului ca sistem de măsurare a câmpului magnetic și garantează o precizie ridicată. Aceștia afișează cu precizie valorile maxime și duratele impulsurilor. Acest lucru este ideal pentru aplicațiile în care măsurarea câmpului magnetic sau a fluxului magnetic este crucială.
În plus, pot fi înregistrate și stocate curbe de câmp alternativ cu frecvențe de până la 20 kHz. Aceasta este o caracteristică esențială pentru procedurile sofisticate de testare a câmpului magnetic în măsurătorile industriale ale câmpului magnetic. Această analiză precisă permite măsurarea densității fluxului magnetic și, atunci când este combinată cu analiza liniilor de câmp magnetic, oferă o imagine completă a condițiilor câmpului.
MP-4000 este o soluție inovatoare de măsurare a câmpului magnetic „Fabricată în Germania”. Indiferent dacă este utilizată ca magnetometru, teslametru sau soluție specializată, aceasta stabilește standarde printre dispozitivele de măsurare a câmpului magnetic.
Măsurători ale câmpului magnetic fără interferențe
Măsurătorile precise și fără interferențe ale câmpului magnetic sunt cruciale, în special la intensități de câmp foarte mici. Electronica de măsurare este amplasată direct în sondă și digitalizează semnalele de la senzorul Hall. Acest lucru o face o componentă centrală a senzorilor moderni de câmp magnetic.
Această tehnologie permite metode precise de măsurare magnetică și măsoară în mod fiabil chiar și câmpuri magnetice slabe. Este esențială pentru măsurători profesionale ale câmpului magnetic, în special pentru înregistrarea intensității minime a câmpului magnetic ca parte a unei analize sofisticate.
Scanare și câmp de impulsuri
În zonele cu câmpuri DC stabile, funcția de scanare detectează câmpuri magnetice pe întreaga suprafață, care pot fi apoi evaluate statistic. Acest lucru o face ideală pentru analiza liniilor de câmp magnetic și măsurarea fluxului magnetic. Funcția de scanare acceptă analiza detaliată a câmpului magnetic și extinde capacitățile dispozitivelor moderne de măsurare a câmpului magnetic și ale sistemelor integrate.
MP-4000 poate afișa perfect grafic câmpurile de impulsuri, oferind o imagine exactă a cursului unui impuls de câmp magnetic. Aceasta este o bază importantă pentru măsurători precise ale câmpului magnetic și evaluarea intensității câmpului magnetic, precum și pentru metode avansate de măsurare.
Înregistrator de date și interfețe
Dispozitivul acceptă diverse aplicații de măsurare a câmpului magnetic datorită memoriei flexibile a valorilor măsurate, afișajului digital și analogic combinat și măsurării valorilor de vârf. Aceste caracteristici îl fac versatil.
Aparat de măsurare a câmpului magnetic pentru uz profesional, care servește ca gausmetru digital, magnetometru sau teslametru.
Datorită interfeței wireless, datele pot fi transferate către PC-uri cu Windows, precum și către aplicații Android și iOS. Acest lucru ne face un furnizor modern de soluții pentru sisteme mobile de măsurare a câmpului magnetic. Stocarea și evaluarea flexibilă a măsurătorilor magnetice acceptă analize complexe, cum ar fi determinarea intensității câmpului magnetic, a intensității sau a densității fluxului.
Dispozitivul poate fi conectat la o sursă de alimentare externă prin intermediul interfeței USB pentru funcționare continuă. Dispozitivul are, de asemenea, o interfață SCPI, care îi permite să efectueze măsurători controlate de la distanță în funcționare pe linie și să furnizeze valori măsurate. Aceasta este o condiție prealabilă ideală pentru procedurile automate de testare a câmpului magnetic în măsurarea câmpului magnetic industrial.
Măsurători în A/cm, kA/m, Gauss, Tesla
Un aparat de măsurare a câmpului magnetic, un magnetometru, un gausmetru sau un teslametru poate detecta chiar și cea mai mică diferență în intensitatea câmpului magnetic în timpul măsurării. Aceste măsurători precise permit detectarea valorilor scăzute ale câmpului magnetic, chiar peste câmpul magnetic al Pământului, prin magnetism/remanență reziduală cu valori scăzute ale câmpului magnetic rezidual A/cm sau Gauss/Oersted, precum și a câmpurilor de vârf cu intensitate mare a câmpului magnetic și densitate a fluxului. Măsurătorile sunt efectuate în A/cm, kA/m, Gauss și Tesla.
Dispozitivele de măsurare a câmpului magnetic de la List-Magnetik sunt durabile și oferă în mod constant valori reproductibile ale intensității câmpului în timpul testării câmpului magnetic. Aceste dispozitive sunt ideale pentru o gamă largă de aplicații, inclusiv măsurarea câmpului magnetic industrial, măsurarea câmpului magnetic, măsurarea fluxului, analiza câmpului magnetic și analiza liniilor de câmp magnetic.
De asemenea, oferim un standard de calibrare, sau un magnet de referință, pe care îl puteți utiliza pentru a verifica acuratețea testerului dvs. de câmp magnetic în orice moment. Este o componentă indispensabilă pentru soluții precise și conforme cu standardele de măsurare a câmpului magnetic în laboratoare, precum și în dezvoltare și producție. Sistemele noastre se numără printre cele mai fiabile dispozitive de măsurare a câmpului magnetic din Germania, îndeplinind cele mai înalte standarde pentru procedurile și metodele moderne de testare a câmpului magnetic.

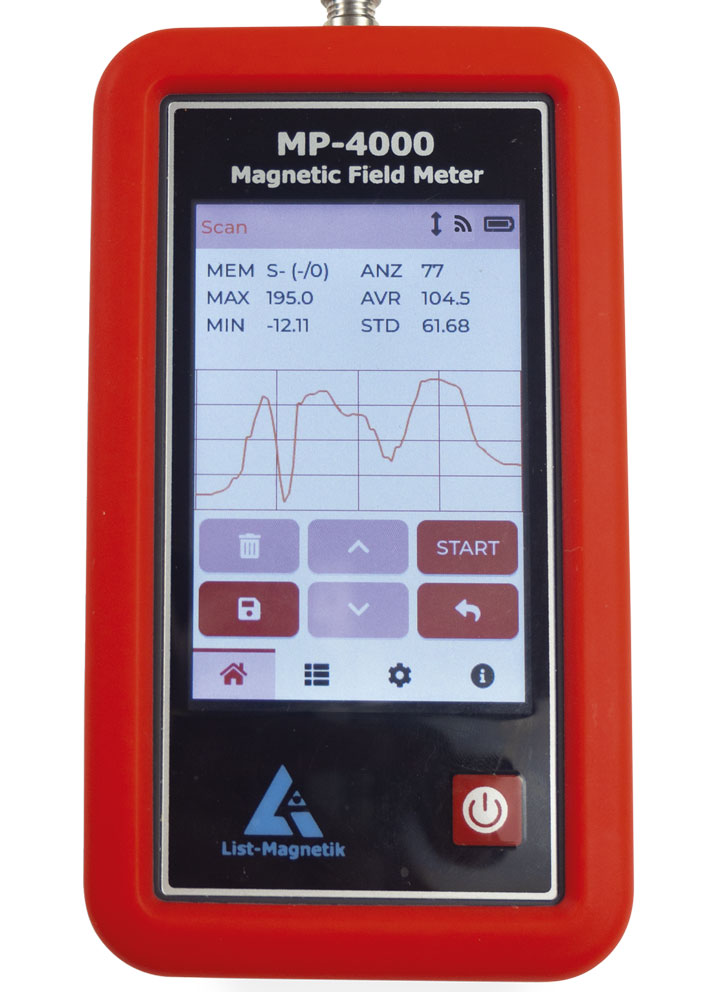

Măsurare prin scanare
Doriți să scanați continuu un câmp magnetic și să determinați minimul și maximul? Măsurarea prin scanare vă oferă o curbă grafică a câmpului magnetic cu evaluare statistică.

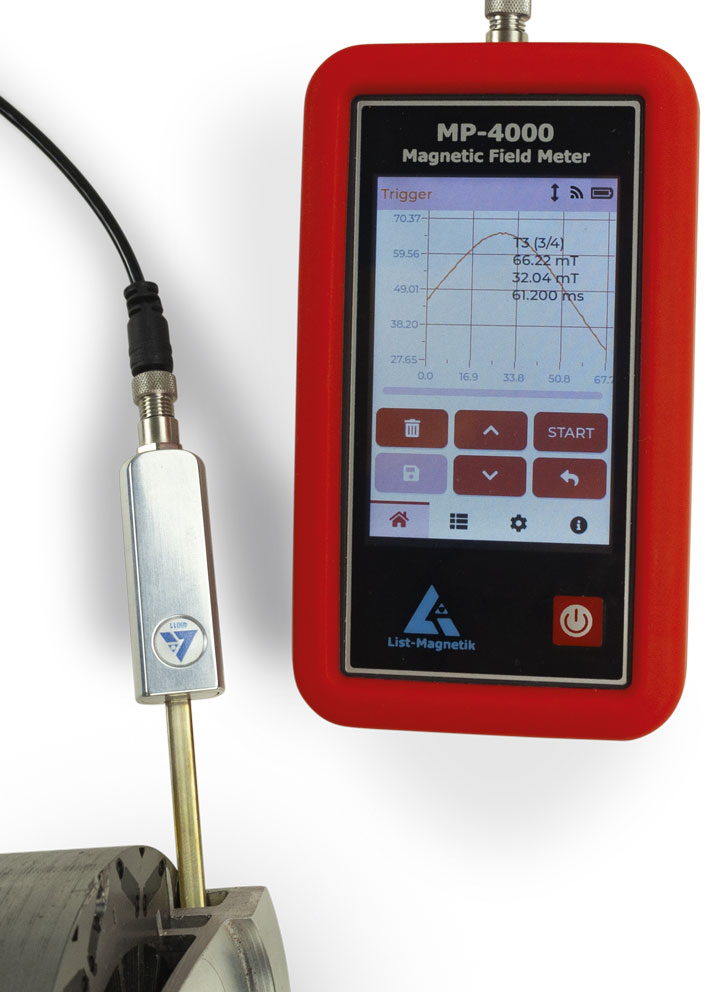

Măsurare declanșatoare
Doriți să înregistrați un impuls scurt de câmp magnetic și să determinați valoarea sa maximă? Măsurarea declanșatoare poate face o înregistrare exactă a valorilor măsurate pentru perioade extrem de scurte de timp. Acest lucru este unic.

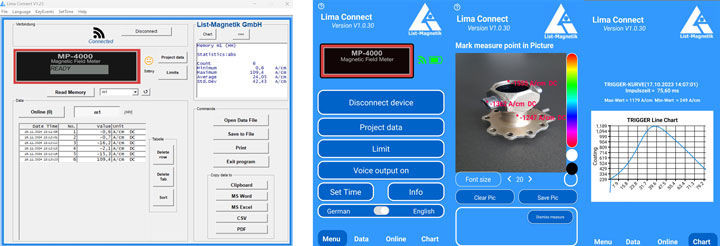

Gestionați și trimiteți datele de măsurare cu o aplicație gratuită
Pentru a procesa ulterior datele de măsurare, puteți conecta dispozitivul de măsurare la dispozitive mobile Android și iOS. Sau puteți comunica cu un PC Windows. Acest lucru este posibil datorită tehnologiei wireless. Cu aplicația Lima Connect puteți gestiona proiecte și puteți atribui punctele de măsurare pe o fotografie. Rezultatele măsurătorilor pot fi evaluate statistic și afișate grafic. Aplicația pentru Android, iOS și Windows este gratuită.
Date tehnice Magnetometru / Magnetometru / Gaussmetru / Teslametru MP-4000
- Unități de măsurare: A/cm - kA/m - Gauss / Oersted - Tesla comutabil (1 A/cm = 0,1 kA/m = 1,256 Gauss = 1,256 Oersted = 0,1256 mT)

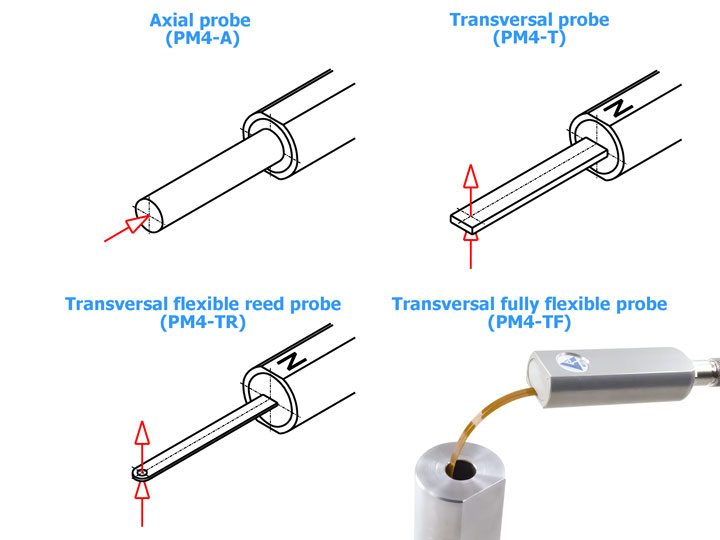

- Sonde aplicabile: Sondă axială PM4-A, sonde transversale PM4-T, PM4-TR și PM4-TF
- Interval de măsurare câmp direct / CC: 0-40.000 A/cm
- Interval de măsurare câmp alternativ / CA: 0-40.000 A/cm
- Precizie: în câmp omogen
- ± 1 A/cm până la 50 A/cm,
- ± 2% din valoarea măsurată de la 50 A/cm,
- ± 3% din valoarea măsurată de la 20.000 A/cm
- Rezoluție: 0-1000 A/cm: 0,1 A/cm,
- > 1000 A/cm: 1 A/cm
- Interval de frecvență AC: 2 Hz – 20 kHz
- Memorie valori de vârf: la un timp de impuls >= 0,1 msec
- Condiții de funcționare: 0-50 °C
- Condiții de depozitare: 0-50 °C, 10-90%
- Clasă de protecție: IP64
- Afișaj: LCD tactil color 320x480 pixeli
- Dimensiune afișaj: 75 x 50 mm
- Navigare meniu: Germană, Engleză, Italiană, Franceză, Spaniolă
- Înregistrator de date: 10.000 de măsurători, divizibil flexibil
- Statistici: numărare / maxim / minim / medie / deviație standard
- Interfață: interfață wireless pentru comunicare cu Android, iOS și Windows
- Aplicație pentru Android, iOS, Windows: gratuită prin Google Play Store, Apple App Store, site-ul web List-Magnetik
- Control extern: prin USB și interfață de comunicare SCPI
- Alimentare: 3x 1,5 V AA Mignon. Sursa de alimentare externă poate fi conectată prin USB
- Timp de funcționare: aprox. 25 de ore cu baterie, nelimitat cu sursă de alimentare externă
- Dimensiuni: 150 x 85 x 35 mm
- Dimensiuni ambalaj: 28 x 23 x 9 cm
- Greutate: 320 g cu baterii
Accesorii standard
Modele și conținut de livrare Aparat de măsurare a câmpului magnetic / Magnetometru / Gaussmetru / Teslametru MP-4000

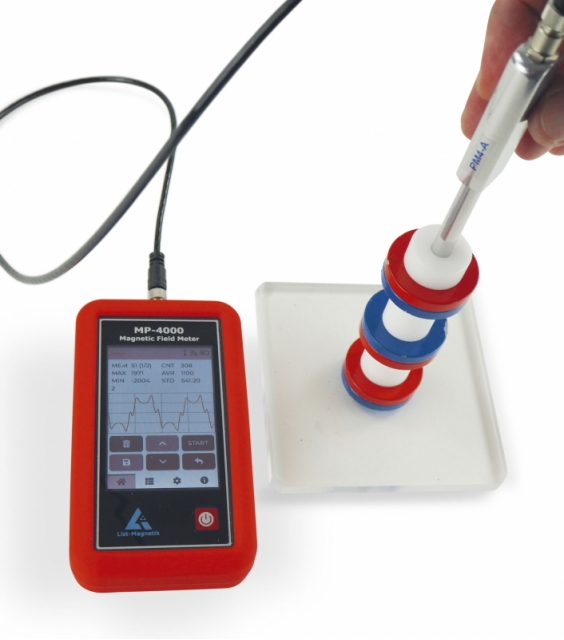

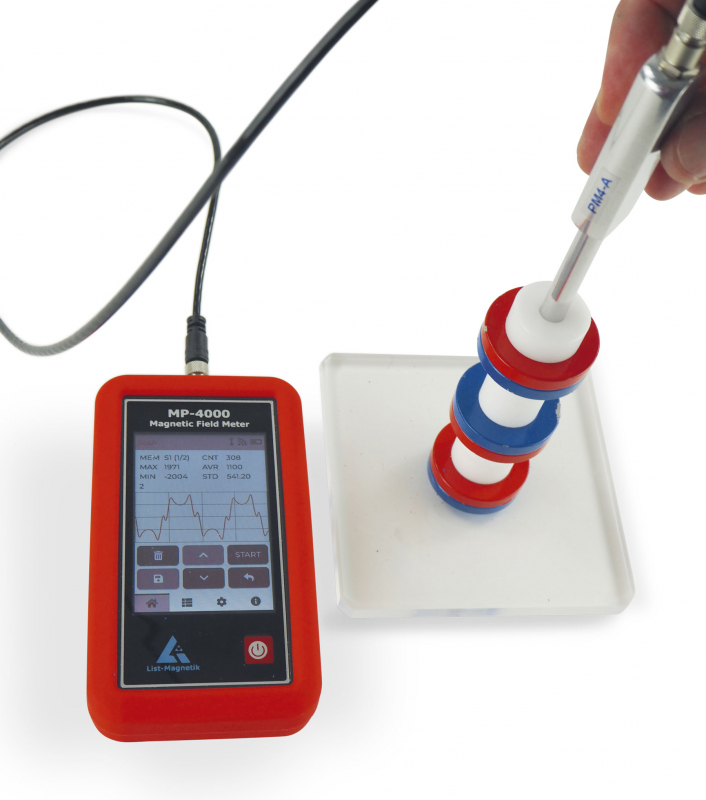

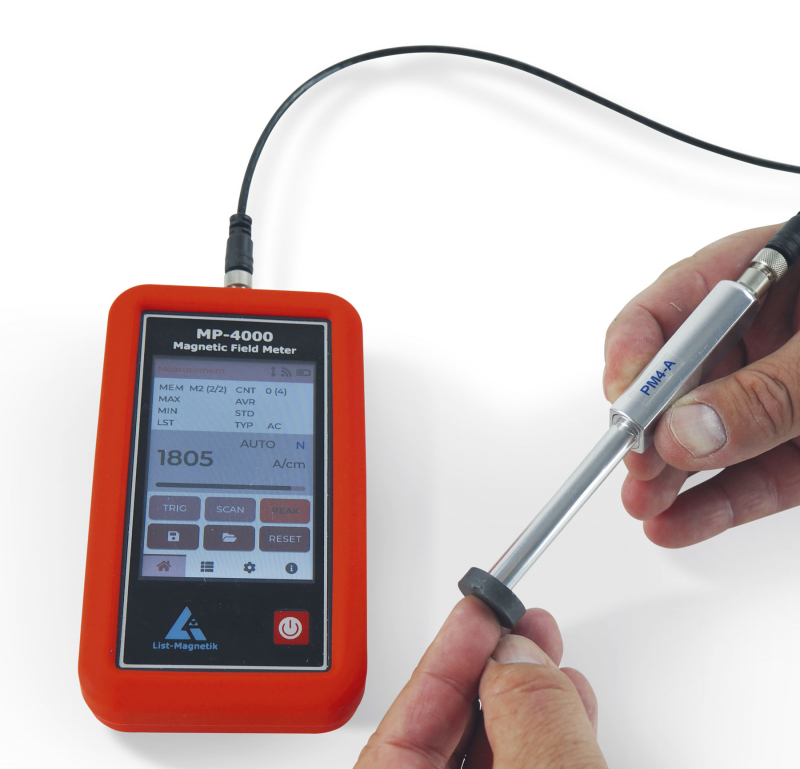

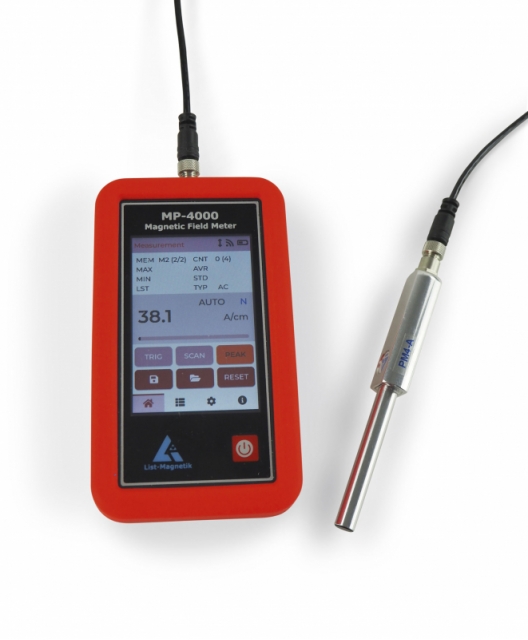

LM-MP4000-4A / MP-4000 cu sondă de câmp axial PM4-A
Distanță senzor Hall: 2,0 mm
Lungime totală a sondei: 125 mm
Lungimea mânerului sondei: 65 mm
Diametrul tubului sondei: 8,6 mm
MP-4000 cu sondă de câmp axial PM4-A Către magazin Sondă de câmp axial PM4-A

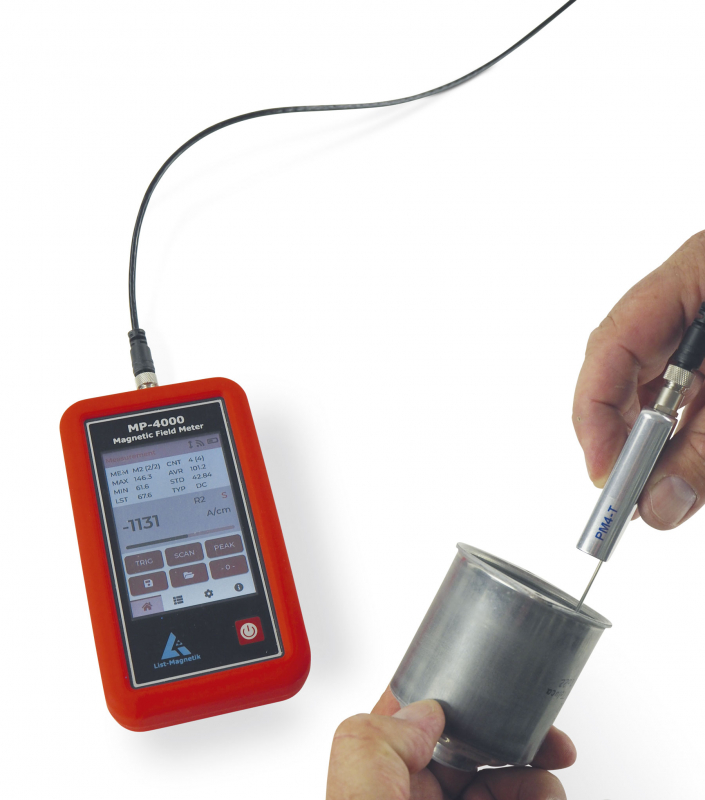

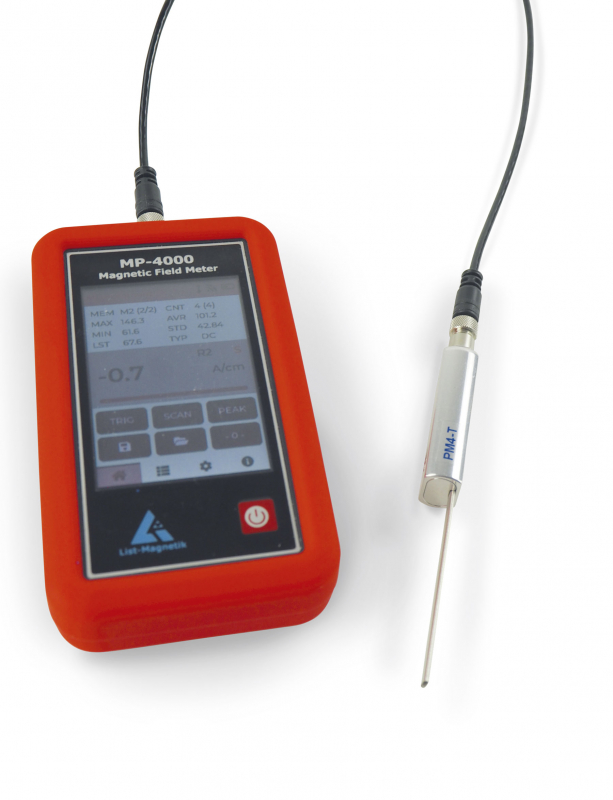

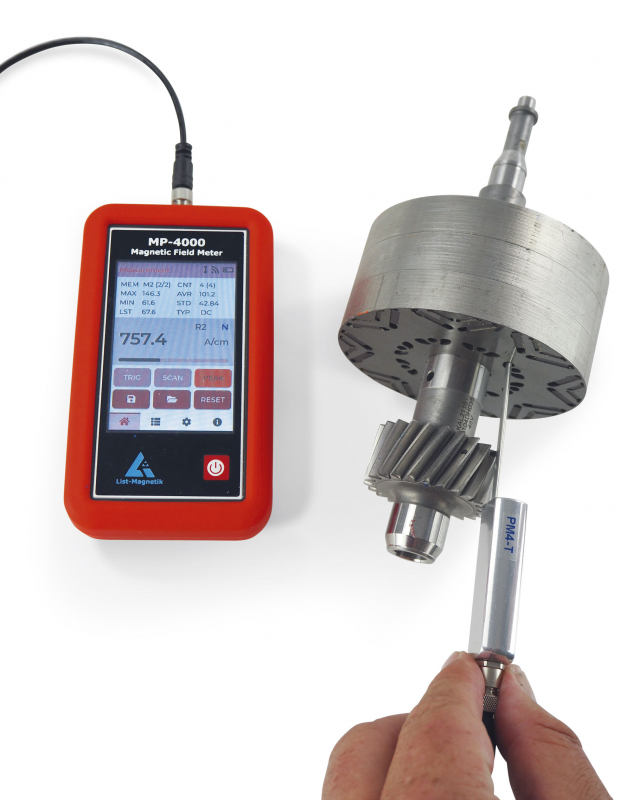

LM-MP4000-4T / MP-4000 cu sondă de câmp transversal PM4-T
Distanță senzor Hall: 0,9 mm
Grosimea sondei: 1,8 mm
Lungimea totală a sondei: 127 mm
Lungimea mânerului sondei: 65 mm
Lățimea tubului sondei: 5,6 mm
MP-4000 cu sondă de câmp transversal PM4-T Către magazin Sondă de câmp transversală PM4-T

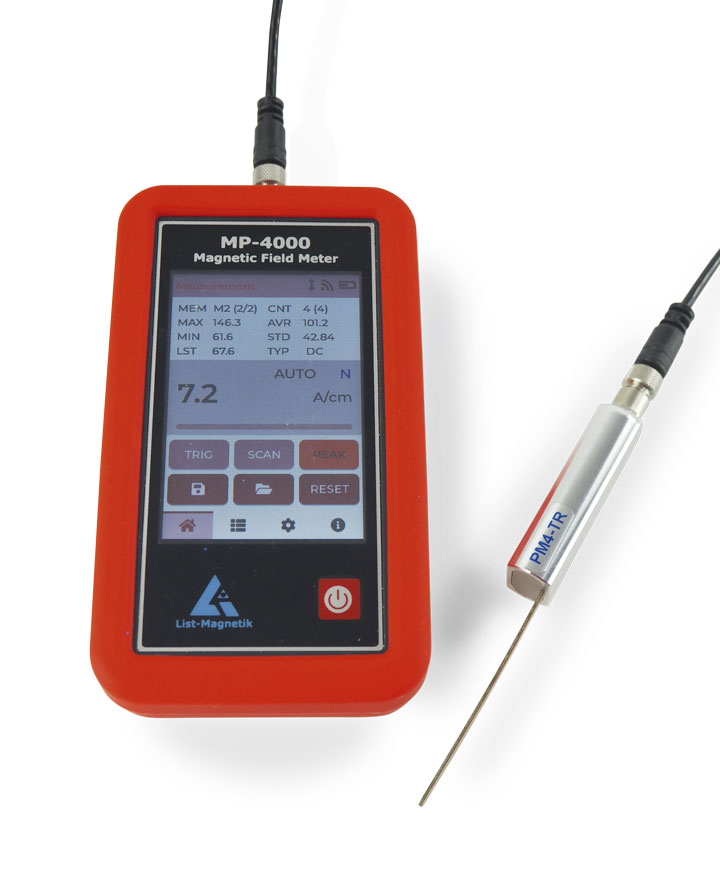

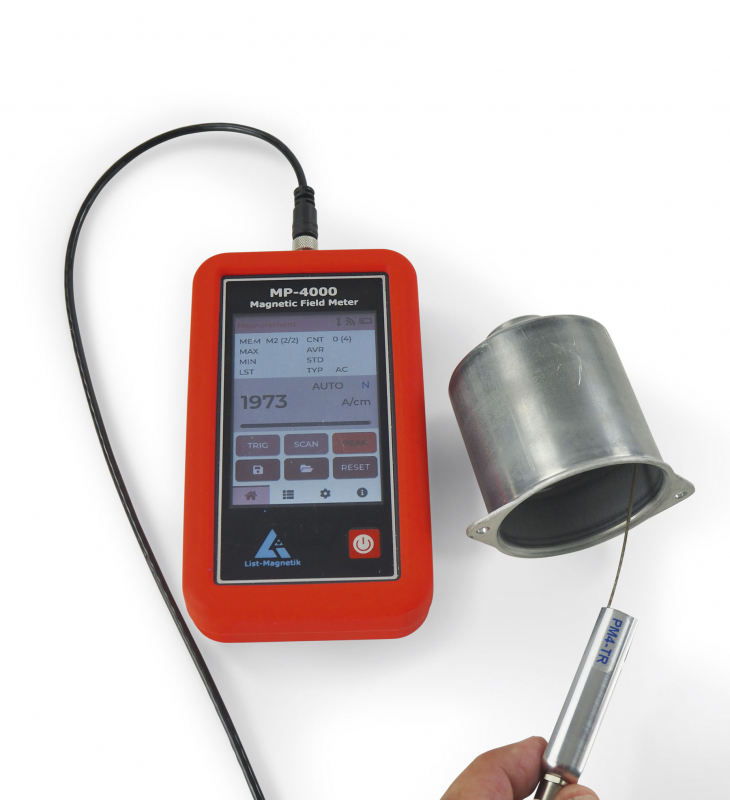

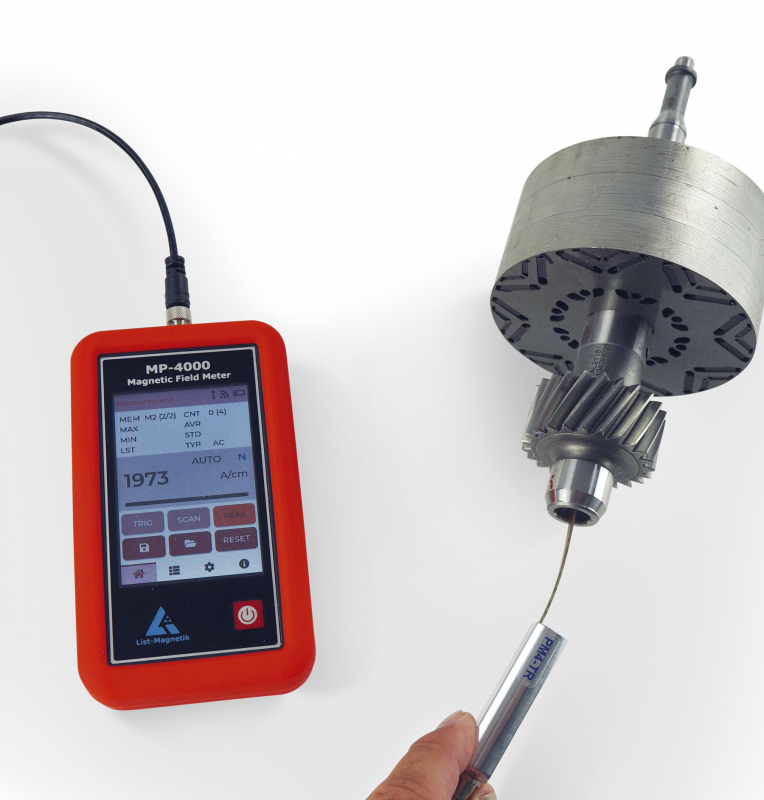

LM-MP4000-4TR / MP-4000 cu sondă Reed flexibilă transversală PM4-TR
Distanță senzor Hall: 0,35 mm
Grosimea sondei: 0,7 mm
Lățimea lamei sondei: 3,5 mm
Lungimea lamei sondei: 63 mm
Lungimea totală a sondei: 127 mm
MP-4000 cu sondă Reed flexibilă transversală PM4-TR Către magazin Sondă Reed flexibilă transversală PM4-TR

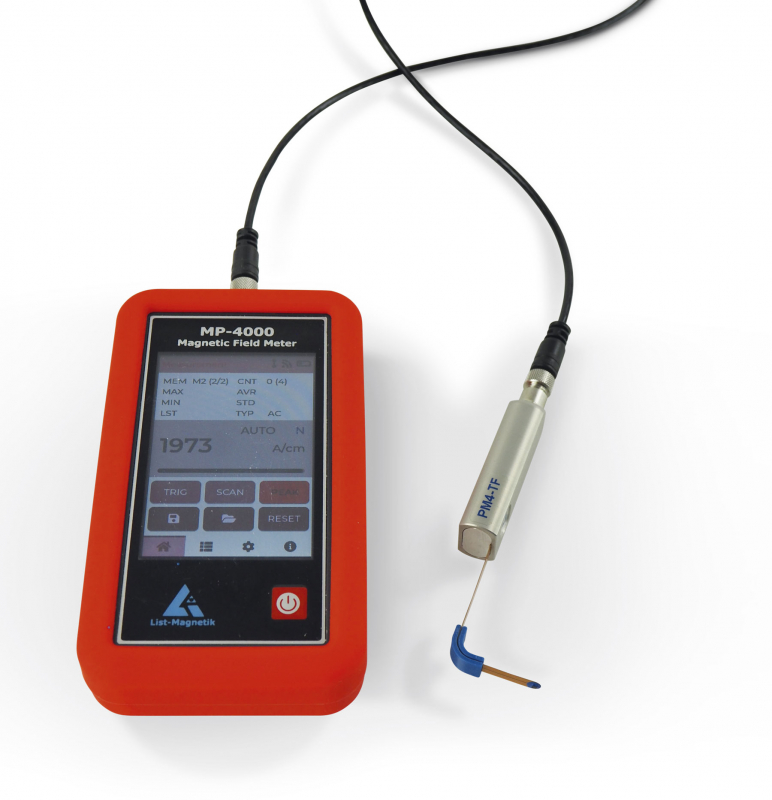

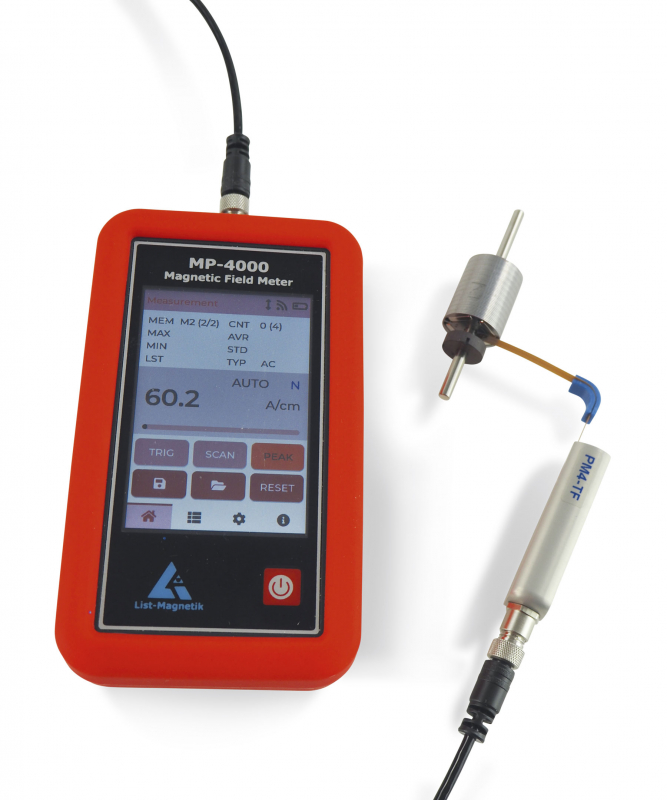

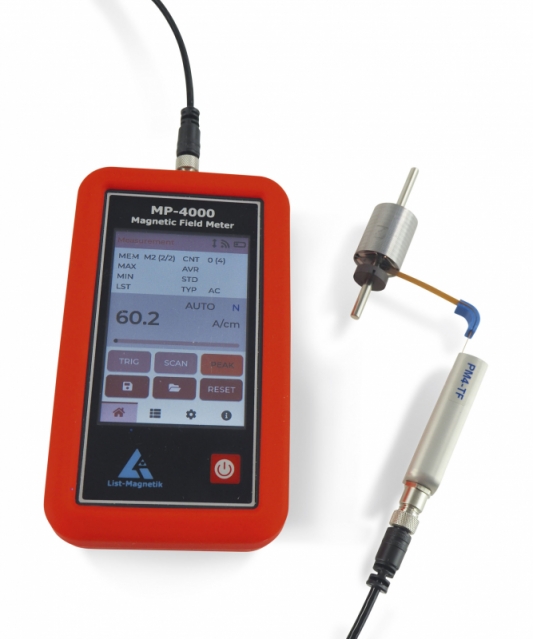

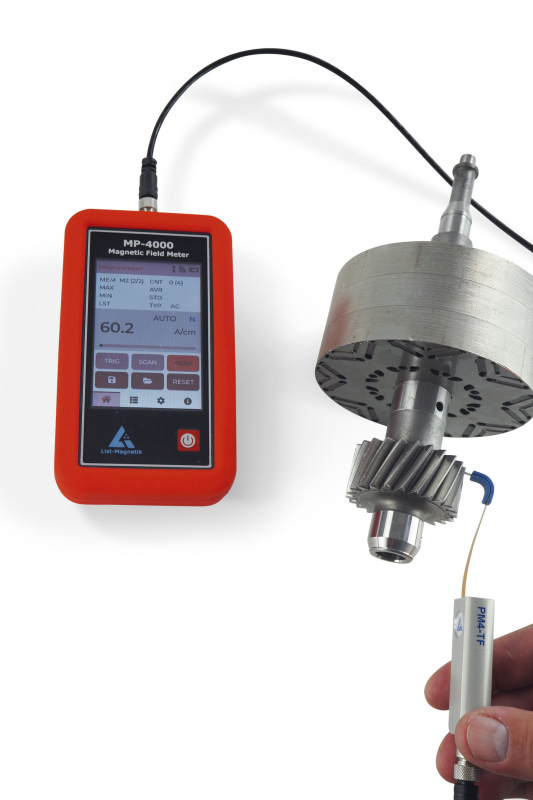

LM-MP4000-4TF / MP-4000 cu sondă transversală complet flexibilă PM4-TF
Distanță senzor Hall: 0,5 mm
Grosimea sondei: 1,2 mm
Lungimea totală a sondei: 127 mm
Lungimea mânerului sondei: 65 mm
Lungimea lamei sondei: 62 mm (în Direcție 90° când se utilizează piesa unghiulară 56 mm)
Lățimea lamei sondei: 4,3 mm
MP-4000 cu sondă transversală complet flexibilă PM4-TF Către magazin Sondă transversală complet flexibilă PM4-TF
Toate sondele sunt de tip plug-in
