LIST MAGNETIK MagInspect Analizor calitate materiale magnetice

Cod: LIST MAGNETIK MagInspect



Brosura produs PDF, 0.69 Mb


Descriere

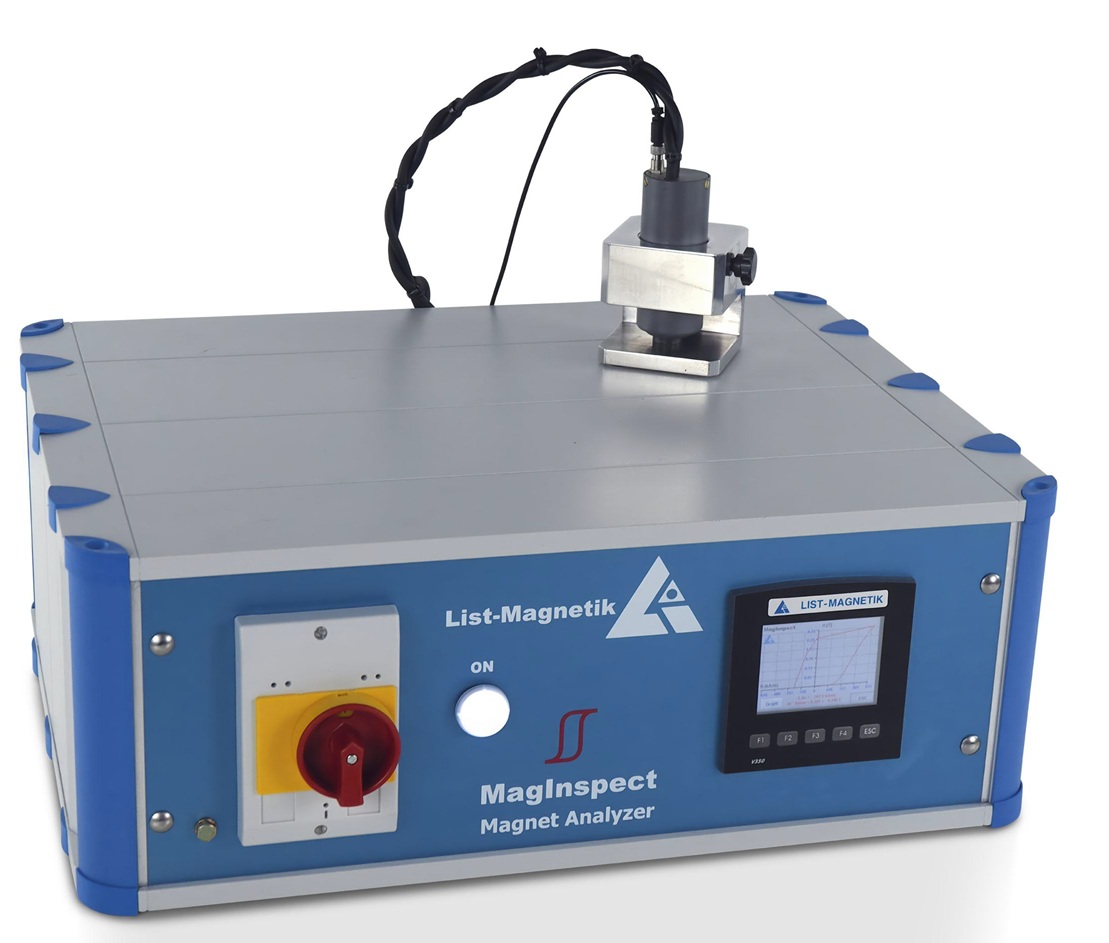

Analizor de magneți MagInspect

Soluția inovatoare și rentabilă pentru măsurarea calității magnetice a materialelor magnetice dure, cum ar fi AlNiCo, ferită sau materiale din pământuri rare
Testare magnetică convenabilă
MagInspect este un dispozitiv de testare rentabil care măsoară curba de histerezis a materialelor magnetice dure. Oferă o precizie ridicată a măsurătorilor și este aproape la fel de precis ca un permagraf.

MagInspect este ideal pentru testarea materialelor magnetice permanente, inclusiv AlNiCo, ferită, SmCo și neodim. MagInspect oferă măsurători precise ale curbei de histerezis și susține testarea și analiza acestor materiale magnetice specializate.

MagInspect poate înlocui un permagraf
MagInspect este un dispozitiv care poate înlocui un Permagraf, care este utilizat pentru a determina proprietățile magnetice ale materialelor.

MagInspect este un dispozitiv de testare accesibil și ușor de utilizat, care înregistrează curbele de magnetizare și demagnetizare folosind o metodă cu impulsuri.

Unitatea sa de control și sonda externă de măsurare a impulsurilor sunt echipate cu electronice de măsurare inovatoare care permit măsurători precise și fiabile ale curbei de magnetizare și demagnetizare.

MagInspect are avantajul de a permite o gamă largă de geometrii ale obiectelor, în timp ce geometriile speciale ale magneților sunt necesare atunci când se măsoară cu un permagraf.

Domeniile tipice de aplicare sunt
  • Testarea materialelor È™i controlul calității
  • Determinarea proprietăților magnetice ale materialelor
  • Cercetare È™i dezvoltare
  • Testarea proprietăților magnetice ale noilor materiale/aliaje
  • Controlul producÈ›iei
  • Monitorizarea magnetizării componentelor în timpul producÈ›iei
  • DocumentaÈ›ie
  • ÃŽnregistrarea curbei de histerezis în producÈ›ia de magneÈ›i

Parametrii de măsurare cu MagInspect
  • Coercitivitate (I_Hc): intensitatea câmpului magnetic necesară pentru a reduce magnetizarea unui material la zero
  • Remanență (Br): Magnetizarea reziduală care rămâne într-un material după ce câmpul magnetic extern a fost îndepărtat
  • Magnetizarea de saturaÈ›ie (Ms): Magnetizarea maximă realizabilă a unui material
  • Bucla de histerezis: Curba care reprezintă relaÈ›ia dintre intensitatea câmpului magnetic È™i magnetizare


Metoda de măsurare MagInspect

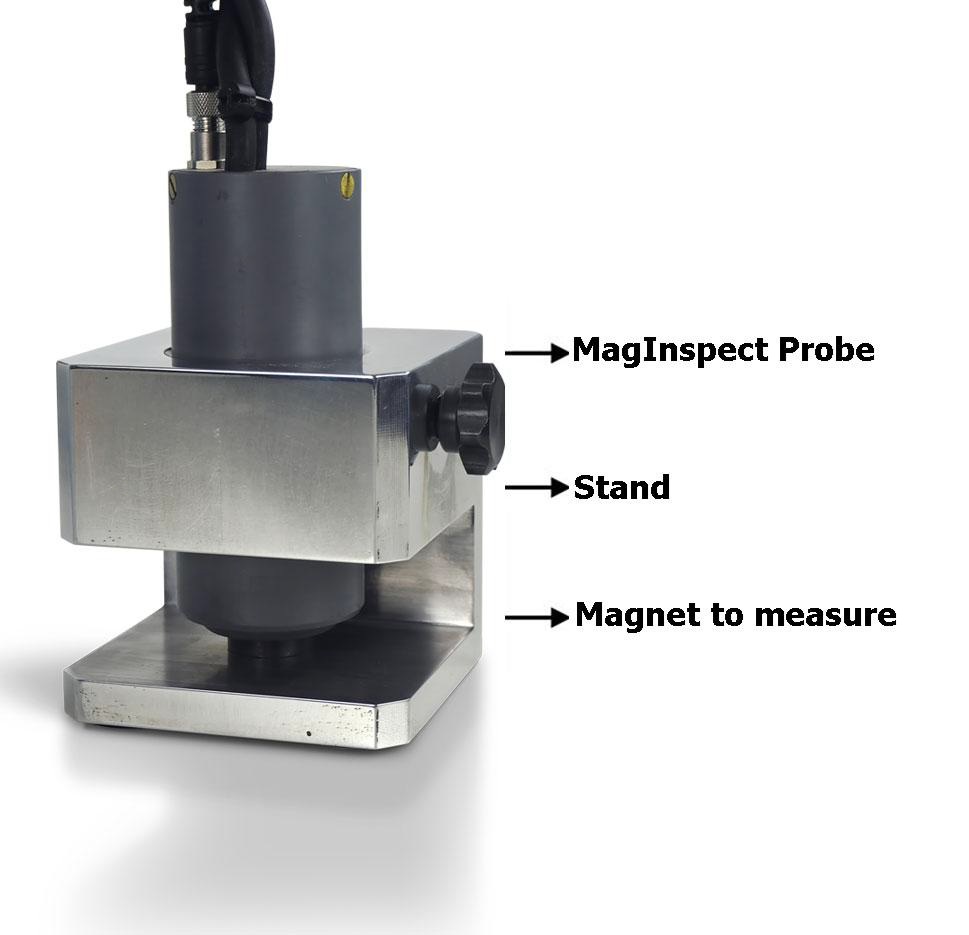

Sonda de măsurare a impulsurilor este echipată cu o sondă Hall încorporată și electronică de măsurare nou dezvoltată. Poate înregistra valorile măsurate de sonda Hall foarte precis la frecvențe de până la 10 kHz folosind un convertor analog-digital (A/D) de 16 biți. De asemenea, este instalată o bobină de magnetizare și demagnetizare pentru a genera impulsuri de magnetizare și demagnetizare. Unitatea de control generează impulsuri individuale, în timp ce electronica sondei înregistrează cu precizie intensitatea câmpului magnetic de vârf (valoarea H) și valoarea fluxului (valoarea B) materialului magnetic.

Secvența completă de măsurare este automată și generează 10-13 impulsuri pentru procesele de magnetizare și demagnetizare. Materialul magnetic poate fi selectat în unitatea de control pentru a asigura utilizarea parametrilor corecți.

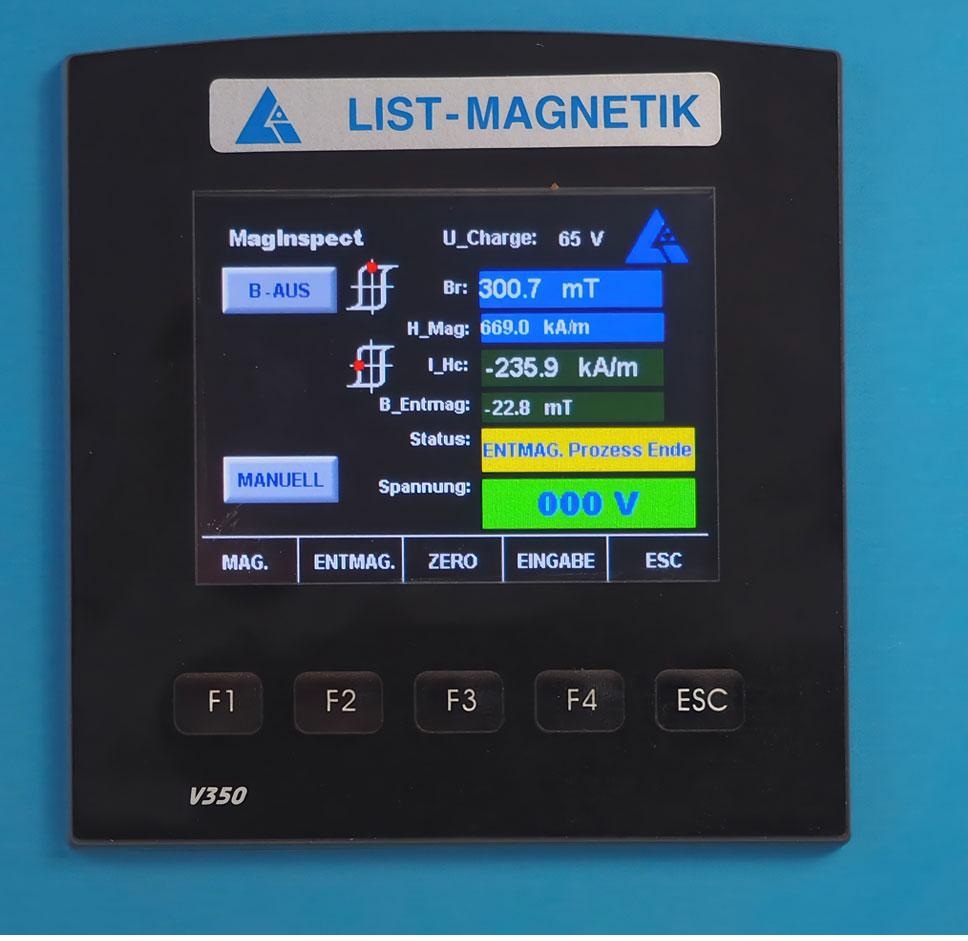

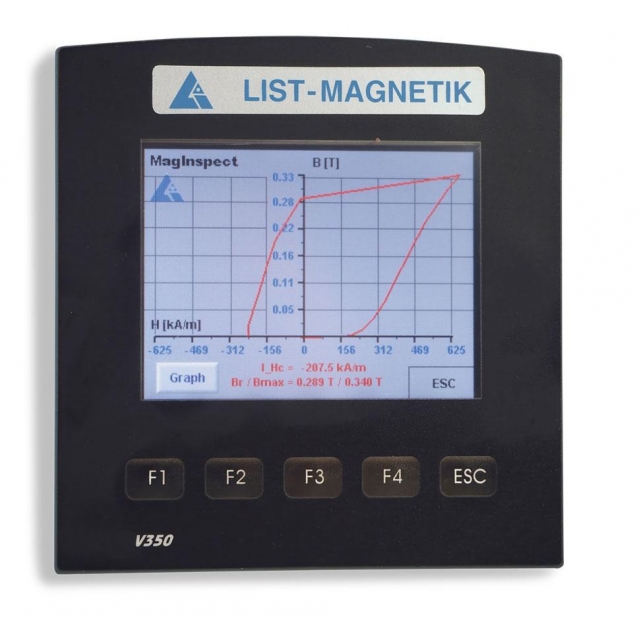

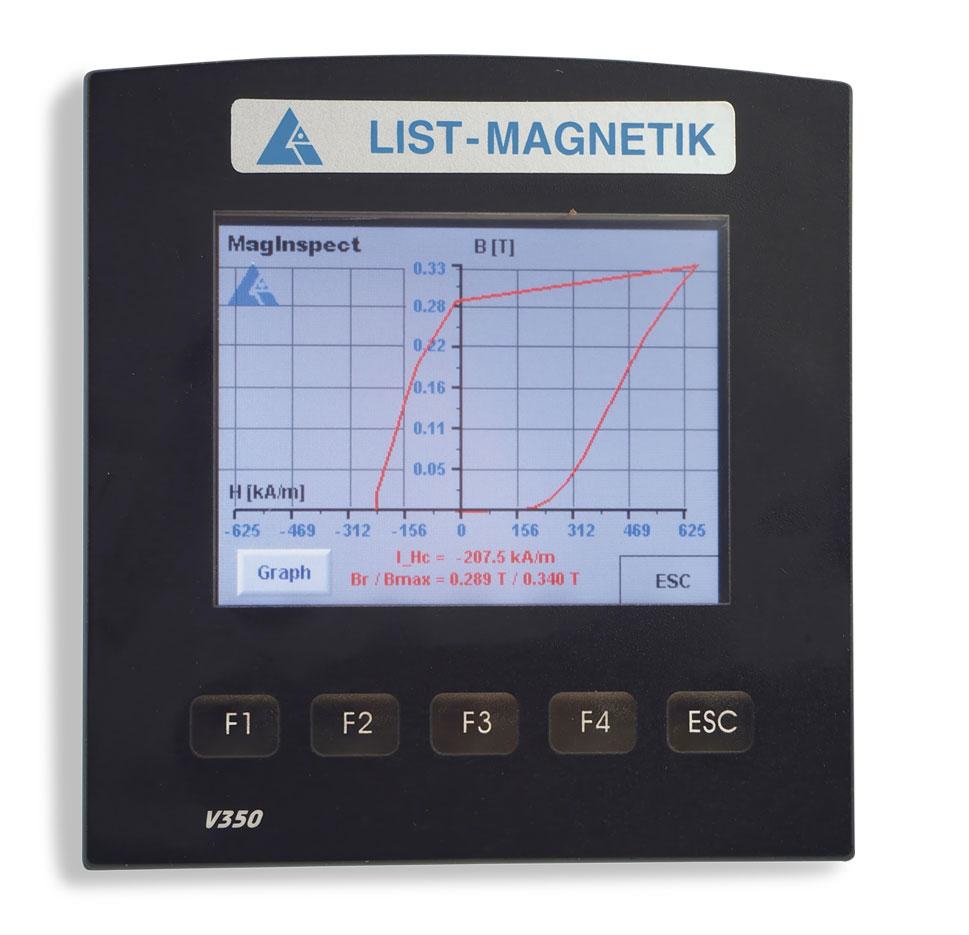

Pe baza valorilor H și B, unitatea de control generează o curbă de histerezis în etape, care este afișată color. Forța coercitivă (IHcI_HcIHc) și remanența (BrBr_rBr) sunt rezultate directe ale curbei de histerezis și oferă informații importante pentru analiza și testarea materialelor magnetice.

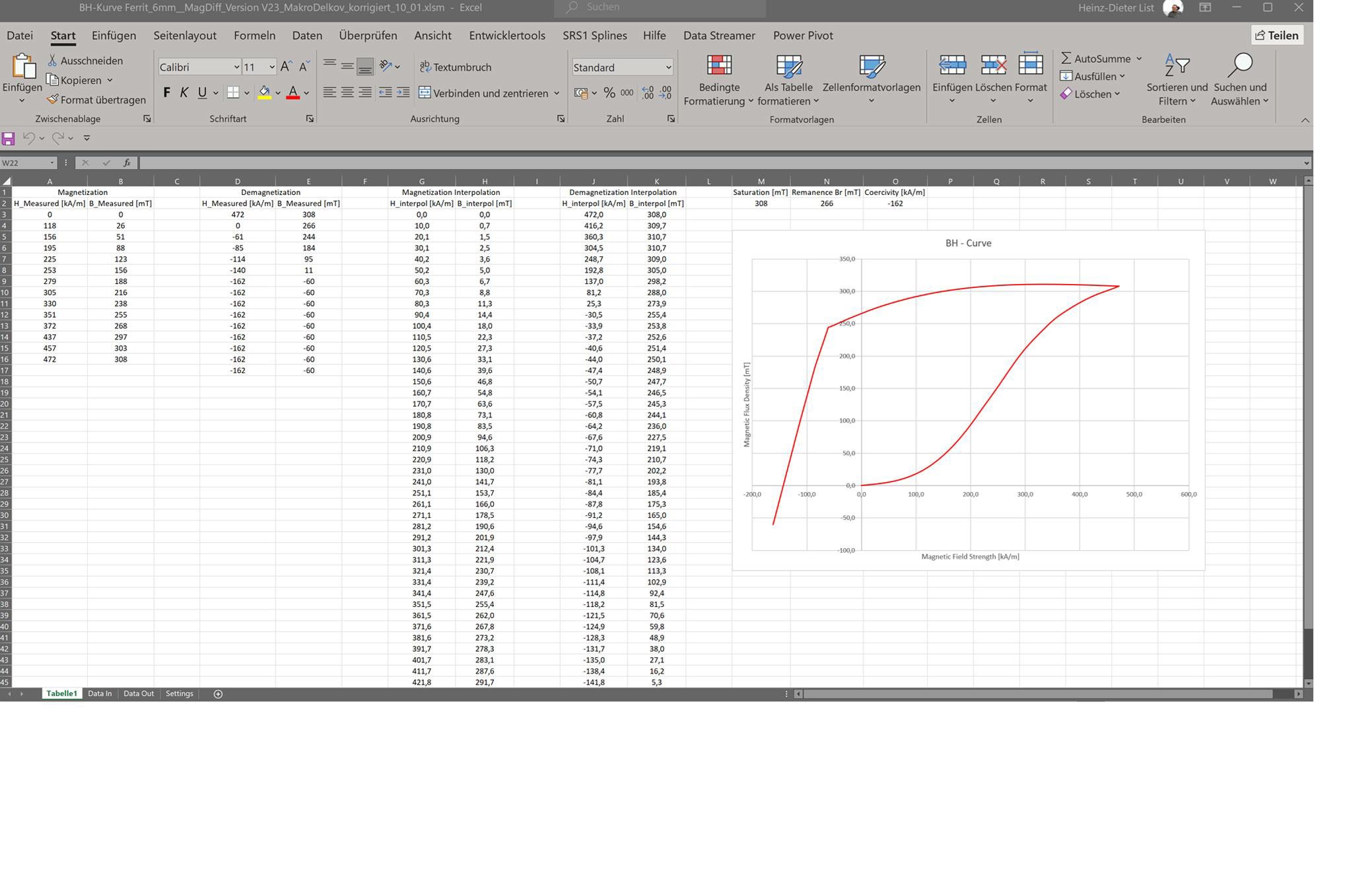

La sfârșitul procesului, valorile pot fi transferate în Microsoft Excel. Excel oferă o funcție de import DataStreamer care permite transferul datelor direct de la unitatea de control. O macrocomandă Excel cu o funcție spline matematică calculează și afișează o curbă de histerezis precisă.


Metodă rapidă pentru determinarea valorii I_Hc și Br fără curbă de histerezis în modul manual

MagInspect oferă o metodă rapidă pentru compararea valorilor Hc ale materialelor în timpul testării calității în producția de serie. Această procedură permite testarea eficientă și precisă a materialelor în timpul producției, permițând evaluarea rapidă a proprietăților lor magnetice și asigurând calitatea.


Cu metoda rapidă, un utilizator poate declanșa manual un impuls de magnetizare și demagnetizare adaptat materialului magnetic. În consecință, valorile Hc (forța coercitivă) și Br (remanența) sunt afișate direct pe unitatea de control.


Avantajele MagInspect comparativ cu Permagraph


Metoda cu impulsuri utilizează o sondă mică pentru a obține intensitățile ridicate ale câmpului necesare pentru saturarea materialului. Acest nivel ridicat de precizie permite testarea și analiza precisă a proprietăților magnetice ale materialelor, în special a materialelor magnetice mici sau cu forme complexe.


Nu este nevoie de un jug magnetizator extern, complex, cu inserții poli speciale pentru diferite geometrii ale magneților. Acest lucru simplifică procesul, deoarece sonda generează direct impulsurile de magnetizare și demagnetizare necesare, eliminând necesitatea unor echipamente suplimentare.

Metoda impulsurilor nu necesită bobine de compensare pentru a determina valoarea B a materialelor magnetice, deoarece fiecare impuls se dezintegrează complet și nu este prezent niciun câmp de excitație în timpul măsurătorilor B.

Mica sondă de măsurare a impulsurilor este în mare măsură independentă de geometria magnetului, astfel încât magneții externi de pe rotoare pot fi măsurați.


Alte produse LIST MAGNETIK

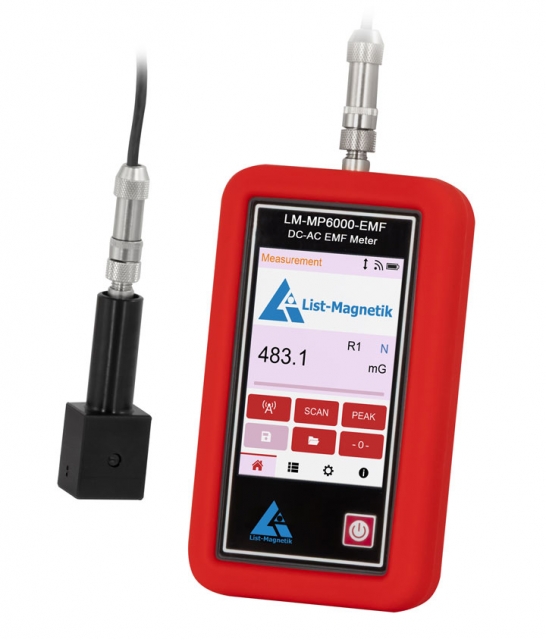

FLUXMETRU CAMP MAGNETIC FOARTE SLAB TESTARE CF. IATA953 LIST-MAGNETIK LM-MP6000-EMF

• Unități de măsurare: mG, G, µT, mT, A/m
• Sondă: Sondă de măsurare fluxgate transversală PMF61
• Interval de măsurare CC: 0-4 G / 0-400 µT (0,4 mT) / 0-300 A/m
• Interval de măsurare CA: 0-3 G / 0-300 µT (0,3 mT) / 0-240 A/m efectiv
• Precizie: ± 2% din valoarea măsurată / ± 0,8 µT
• RezoluÈ›ie: 0,1 mG / 0,01 µT / 0,01 A/m
• Interval de frecvență CA: max. 2 kHz

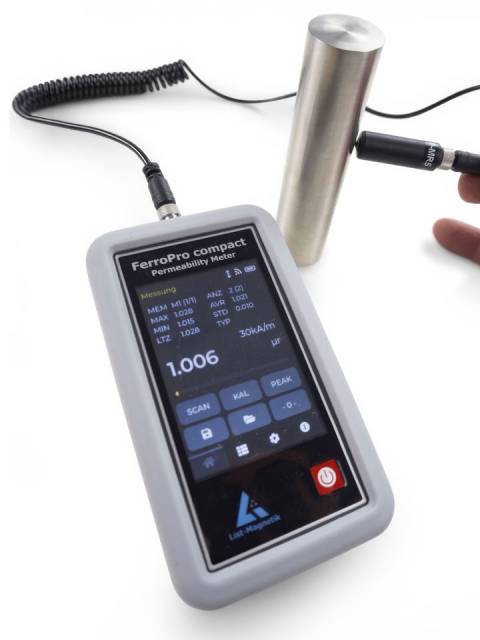

TESTER PERMEABILITATE MAGNETICA RELATIVA LIST-MAGNETIK FERROPRO COMPACT

• Interval de măsurare: µr = 1.000 până la 5.000
• Sondă: FPC-5, interschimbabilă, cu cablu interschimbabil separat
• Precizie la 20°C: (µr - 1) x 5%, față de standardele de calibrare trasabile, poate fi reajustată
• RezoluÈ›ie: 0.001


LIST MAGNETIK MAGINSPECT ANALIZOR CALITATE MATERIALE MAGNETICE

• măsurarea calității magnetice a materialelor magnetice dure, cum ar fi AlNiCo, ferită sau materiale din pământuri rare
• Coercitivitate (I_Hc)
• Remanență (Br)
• Magnetizare la saturaÈ›ie (Ms)
• Bucla de histerezis

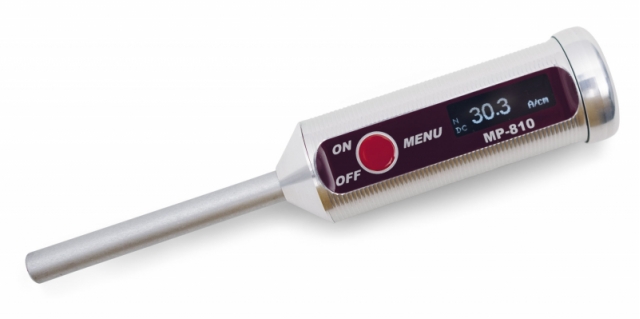

GAUSMETRU TESLAMETRU PORTABIL COMPACT LIST-MAGNETIK MP-810

• Unități de măsurare: A/cm – kA/m – Gauss – Oersted – Tesla comutabil
• (1 A/cm = 0,1 kA/m = 1,256 Gauss = 1,256 Oersted = 0,1256 mT)
• Sonda de măsurare MP-810A: Sondă de câmp axial ø 8 mm cu distanță de măsurare definită de 2,0 mm
• Sonda de măsurare MP-810T: Sondă de câmp transversal cu grosimea de 1,7 mm È™i distanță față de senzorul Hall de 0,9 mm
• Interval de măsurare CC: 0-20.000 A/cm
• Interval de măsurare CA: 2-20.000 A/cm

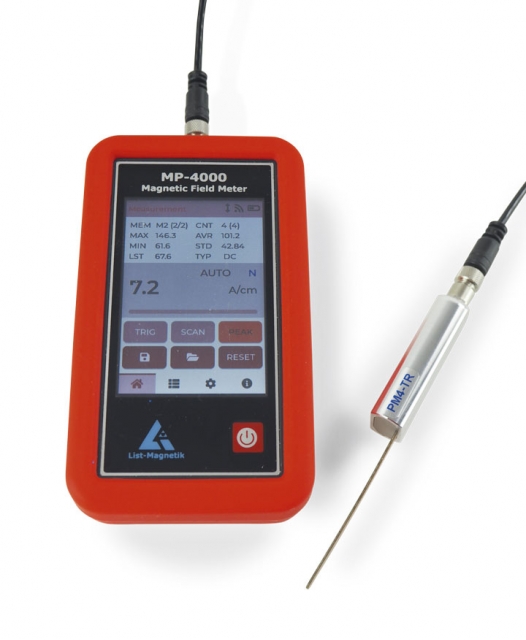

GAUSSMETRU PORTABIL TESTARE CAMP MAGNETIC LIST-MAGNETIK MP-4000

• Aparat de măsurare a câmpului magnetic cu tehnologie unică de măsurare
• pentru măsurarea profesională a câmpurilor magnetice directe È™i alternative, precum È™i a câmpurilor pulsate
• Unități de măsurare: A/cm - kA/m - Gauss / Oersted - Tesla comutabil
• Sonde aplicabile: Sondă axială PM4-A, sonde transversale PM4-T, PM4-TR È™i PM4-TF
• Interval de măsurare câmp direct / CC: 0-40.000 A/cm
• Interval de măsurare câmp alternativ / CA: 0-40.000 A/cm
• Clasă de protecÈ›ie: IP64
• AfiÈ™aj: LCD tactil color 320x480 pixeli
• ÃŽnregistrator de date: 10.000 de măsurători
• AplicaÈ›ie pentru Android, iOS, Windows: gratuită

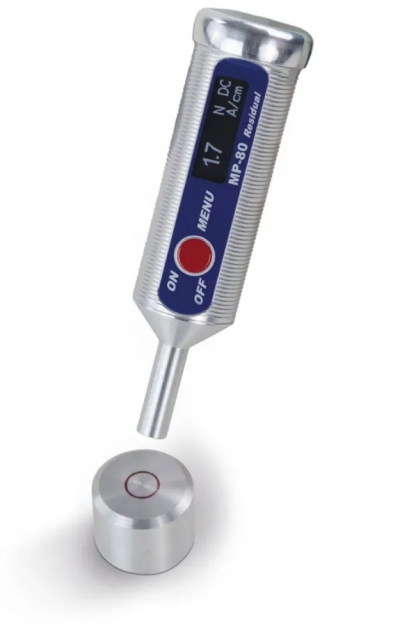

GAUSMETRU MAGNETOMETRU TESTARE CAMP MAGNETIC REZIDUAL IN METAL LIST-MAGNETIC MP-80 V2

• Unități de măsurare: A/cm – kA/m - Gauss (Oe) – Tesla
• Sonda de măsurare: sondă de câmp axial integrată, ø 8 mm cu distanță de măsurare definită de 2,0 mm
• Interval de măsurare DC: Magnetism rezidual / Remanență în intervalul 0-100 A/cm
• Precizie: în câmp omogen ± 0,3 A/cm sub 10 A/cm, ± 3% din valoarea măsurată de la 10 A/cm
• RezoluÈ›ie: 0,1 A/cm sau 0,01 mT

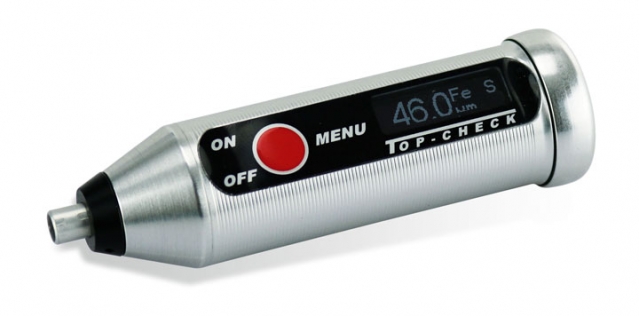

APARAT MASURA GROSIME STRAT DE ACOPERIRE LIST-MAGNETIK TOP-CHECK FERRO-1000

• AplicaÈ›ii: Măsurarea vopselei, lacului, plasticului È™i straturilor galvanice pe oÈ›el (ISO 2178)
• Sondă de măsurare: dispozitiv de detectare, cu arc
• Interval de măsurare: pe oÈ›el È™i fier: 0-1000 μm
• Suprafață minimă: ø 2 mm
• Rază minimă de curbură: concavă 6 mm, convexă 1 mm

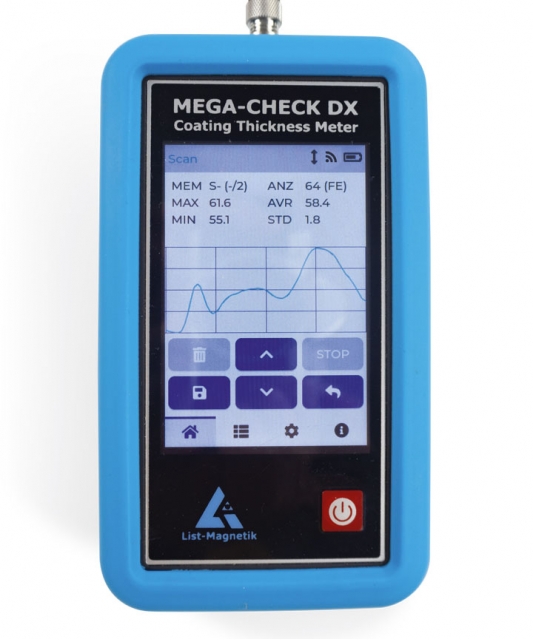

TESTER GROSIME STRAT VOPSEA LAC PLASTIC LIST-MAGNETIK MEGA-CHECK DX

• AplicaÈ›ie: ÃŽn funcÈ›ie de selecÈ›ia sondei, măsurarea straturilor de vopsea, lac, plastic È™i galvanice pe oÈ›el, măsurarea straturilor izolatoare pe metale neferoase cu recunoaÈ™tere automată a materialului de bază
• Standarde: ISO 2178, ISO 2360, BS 5411, ASTM
• Sonda de măsurare: interval de măsurare în funcÈ›ie de sondă pe oÈ›el È™i fier până la 30 mm (30.000 µm), pe metale neferoase până la 2 mm (2000 µm), aria minimă, raza minimă de curbură È™i valoarea de calibrare depind, de asemenea, de sondă

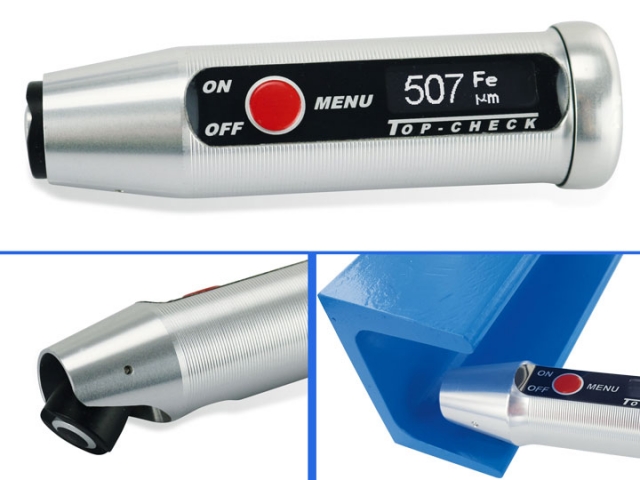

APARAT DE MASURARE A GROSIMII STRATULUI DE ACOPERIRE TOP−CHECK LIST−MAGNETIK

• AplicaÈ›ii: Măsurarea vopselei, lacului, plasticului È™i straturilor galvanice pe oÈ›el (ISO 2178) / straturilor izolatoare pe metale neferoase (ISO 2360; numai cu TOP-CHECK Dual), Detectarea automată a materialului de bază
• Sonda de măsurare: pivotantă la 90°
• Interval de măsurare: pe oÈ›el È™i fier 0-5000 µm, pe metale neferoase 0-2000 µm
• Cea mai mică zonă de măsurare: TOP-CHECK Dual ø 8 mm, TOP-CHECK Ferro ø 4 mm

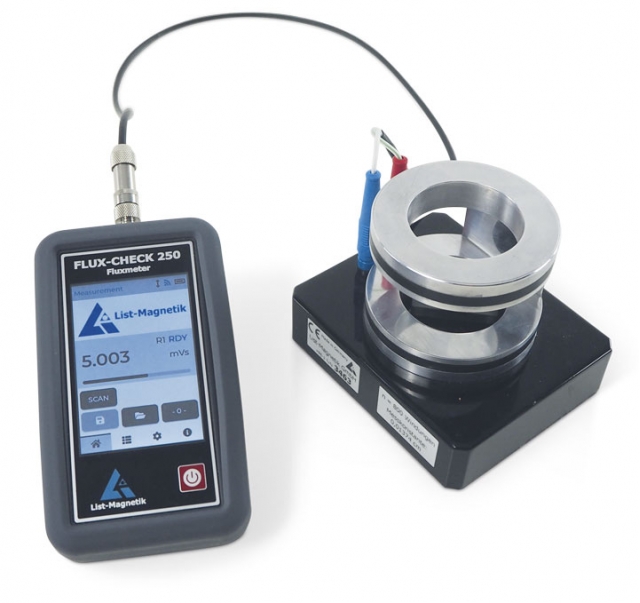

FLUXMETRU CAMP MAGNETIC PORTABIL LIST-MAGNETIK FLUX-CHECK 250
