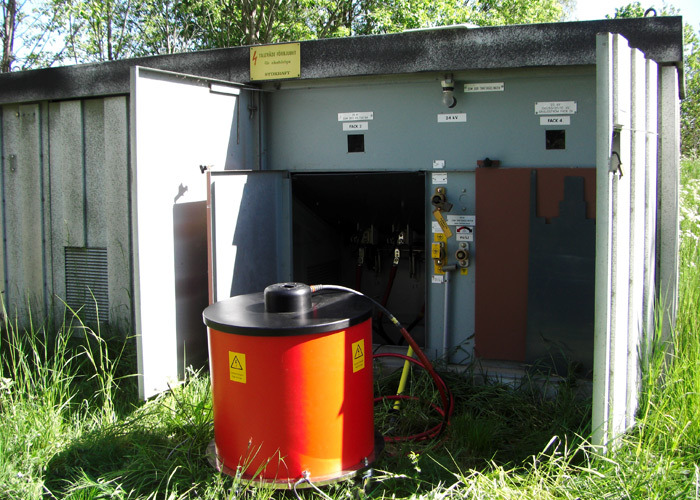

Sistem localizare descarcari partiale si defecte izolatie cabluri Seba OWTS M28

Cod: Seba-KMT OWTS-M28




Brosura produs PDF, 0.28 Mb


Descriere

OWTS M 28

Sistem pentru localizarea Descarcarilor Partiale si de localizare a defectelor



  • Masurarea PD cu ajutorul DAC similar cu frecventa nominala a retelei
  • Procesare online - diagnoza complexa a PD
  • Sistem de test portabil, conceptie compacta si usoara
  • Masurare integrata a tan d



Functii

  • Diagnoza PD cu ajutorul tensiunii atenuate CA (DAC)
  • Masurarea nivelului PD conform IEC 60270
  • Reglarea automata a latimii de baza a circuitului de  masura pentru detectarea optimizata a semnalului
  • Calibrare automata cu functie de localizare a mansoanelor
  • PC cu WIN XP si WLAN pentru controlul sistemului
  • Achizitie date statistice defecte PD, procesare on-line
  • Meniuri pentru accesarea secventei de test
  • Concept portabil, usor de transportat si de instalat în teren



Descriere

Sistemul de test cu unda oscilanta OWTS este utilizat

pentru identificarea, evaluarea si localizarea locurilor de

defect cu descarcari partiale (PD) din izolatia cablurilor sau

a accesoriilor, pentru toate tipurile de cabluri de medie

tensiune.

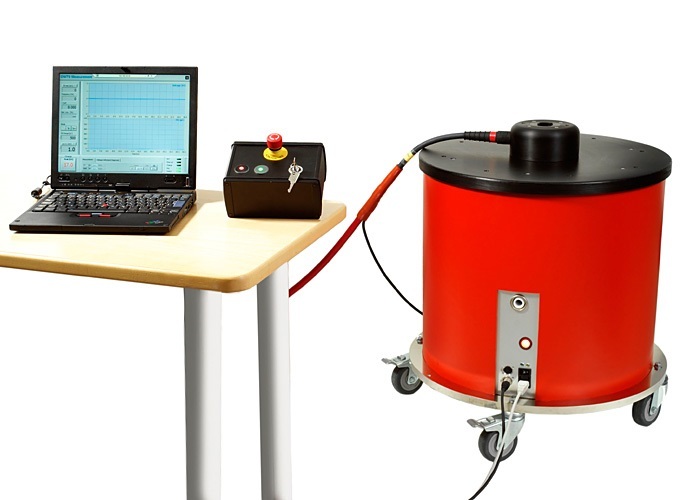

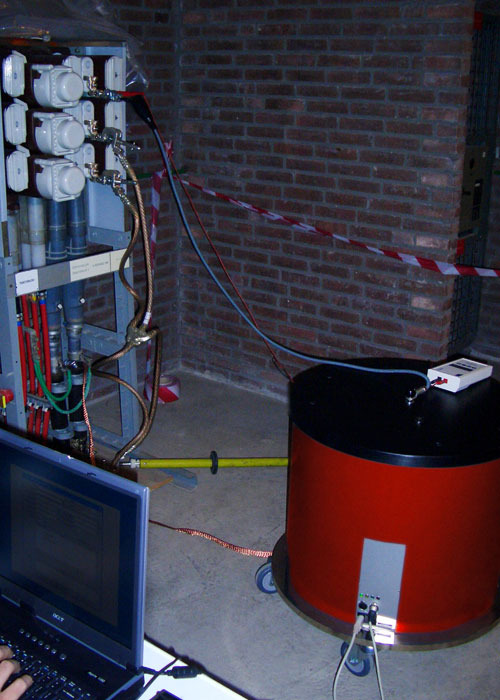

Sistemul consta dintr-un notebook ca unitate de control

prin WLAN si dintr-o unitate de IT.

Unitatea de IT cuprinde o sursa si o inductanta pentru

rezonanta, cu un comutator electronic integrat pentru a

genera tensiunea CA de test. Sunt integrate si divizorul

de IT si controlerul pentru achizitia digitala datelor si

procesarea semnalului PD.

Memorarea, analiza si evaluarea semnalelor de PD se face

cu ajutorul notebook-ului si se poate face fie la fata locului,

fie ulterior la birou. Localizarea locurilor cu defecte de PD se

bazeaza pe metoda reflectometrului.

Pentru diagnoza PD obiectul încercat este încarcat la

valoarea de vârf preselectata pentru câteva secunde,

dupa care este scurtcircuitat printr-un comutator electronic

cu bobina de rezonanta. În acest fel se creeaza o tensiune

sinusoidala CA oscilanta cu atenuare scazuta (DAC).

Frecventa este fixata într-un domeniu de la 50 Hz la câteva

sute de Hz, în functie de capacitatea obiectului încercat.

Întrucât frecventa tensiunii de încercare este apropiata de

conditiile nominale de serviciu, pot fi evaluate eficient toate

activitatile de PD masurate.

Tensiunea oscilanta energizeaza obiectul de încercat numai

pentru câteva 100 ms si din aceasta cauza nu genereaza

influente negative pe termen lung.

Din amplitudinea de scadere a tensiuni de încercare se

poate determina usor tensiunea de stingere a PD precum

si valoarea tan d. Un criteriu important în evaluare sunt si

nivelele critice ale PD responsabile de starea viitoare a

izolatiei cablului.

Analiza si evaluarea parametrilor tipici ai PD ca si localizarea

locurilor cu defecte cu PD sunt un adevarat sprijin

în managementul retelei ca si pentru stabilirea criteriilor

sigure pentru adoptarea deciziei de a repara sau de a înlocui

cablurile.



Accesorii standard

Set livrat

  • Unitate de IT
  • Notebook cu conexiune WLAN la unitatea de IT
  • Cutie de securitate cu HV ON/OFF, buton de oprire de  avarie si comutator cu cheie
  • Geanta accesorii
  • Manual de operare
  • Cabluri: IT 5 m; alimentare si împamântare
  • Pachet Explorer OWTS, 2 chei CD-ROM
  • Calibrator
