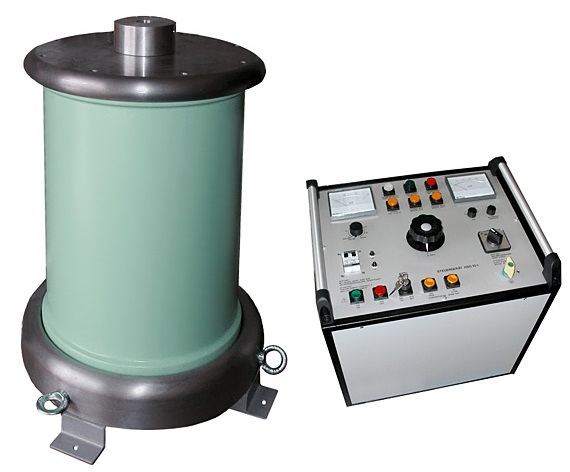

Trusa incercare inalta tensiune curent alternativ Seba HPA 100 AC HPA 130 DC

Cod: Seba-KMT HPA-100-AC HPA-130-DC

Brosura produs

PDF, 0.6 Mb

Descriere

Unitate de control:

Unitatea de control HSG 10 - 1 este utilizata pentru controlul

transformatoarelor de IT de tip HTR 100.

Ea consta dintr-un variac, aparate de masura pentru

curentul si tensiunea de IT, componentele operationale

pentru eclatorul de IT, un temporizator pentru durata

încercarii ca si circuitele de securitate.

Transformator:

Înfasurarea de joasa tensiune este excitata încontinuu de la

zero la valoarea maxima astfel încât la iesire sa se obtina

valoarea dorita pentru un interval de timp. Durata operarii

difera în functie de aplicatie de la câteva minute la operare

continua.

Transformatorul este izolat si montat într-un cilindu izolator

cu flanse la partea superioara si la cea inferioara. Materialul

izolator al transformatorului este hârtia impregnata cu ulei.

Specificatii tehnice:

Unitate de control HSG 10 - 1

Iesire 5 kVA

Iesire de scurta durata (1h) 10 kVA

Tensiune primar 220 V

Tensiune iesire 0 ... 250 V

Domeniu masura kV 50 / 100 / 150 kV

(alternativ)

Dimensiuni 520 x 430 x 465 mm

Greutate 75 kg

Transformator HTR 100

Tensiune nominala 100 kV AC

Iesire continua 5 kVA

Iesire scurt circuit 10 kVA

Frecventa 50 Hz sau 60 Hz

Tensiune scurt circuit aprox. 5 %

PD la tensiunea nominala > 1 pC

Greutate aprox. 225 kg

Accesorii standard

Optiuni recomandate

Optiuni

Dioda redresoare HGL 130 pt încercare cu 130 kV CC

Transformator HTR 130 pentru încercarea cu 130 kV CA
