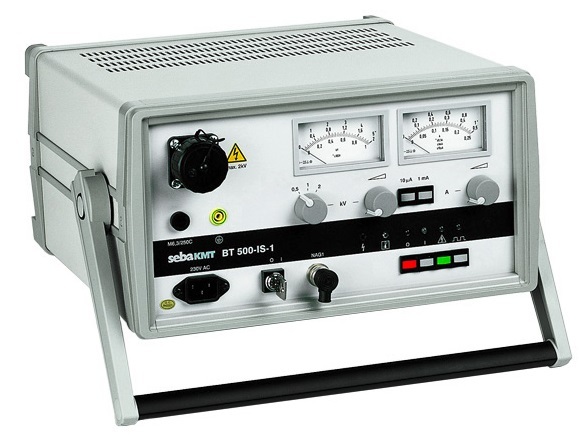

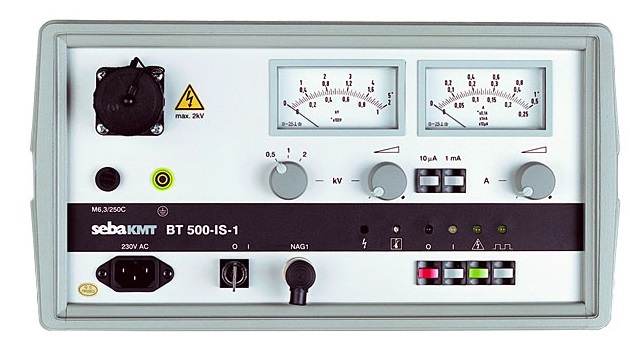

Convertor defecte inalta impedanta cabluri de control, semnalizare Seba BT 500 IS-1

Cod: Seba-KMT BT500-IS1




Brosura produs PDF, 0.19 Mb


Descriere

  • Protectie la suprasarcina
  • Sistem de descarcare automata
  • Pentru conversia defectelor cu impedanta ridicata de pe cablurile de semnalizare, control sau telecomunicatii





Descriere functionala:

Echipamentul BT 500-IS-1 este utilizat pentru conversia

defectelor cu impedanta ridicata de pe cablurile de control,

semnalizare sau control în defecte cu o impedanta joasa.

Tensiunea de iesire poate fi aleasa în domeniul 0 … 2 kV si

este disponibila la o iesire simetrica (ambele borne de iesire

sunt izolate fata de pamânt). Deci se pot arde fara nici un fel

de probleme si defecte de contact între cele doua fire ale

unei perechi.

Pentru prelocalizarea defectelor de manta este disponibil un

aparat special construit: locatorul de defecte de manta

MVG 5. Cu acest aparat suplimentar se pot face urmatoarele

masuratori:

Prelocalizarea defectelor de manta pe cablurile ecranate

de telecomunicatii si control, prevazute cu manta din PVC

sau PE

Prelocalizarea defectelor de manta pe cablurile ecranate

de energie electrica, prevazute cu manta din PVC

(tensiune maxima de încercare 2 kV)

Prelocalizarea defectelor de punere la pamânt de pe

cablurile de joasa tensiune izolate cu material plastic

Localizarea exacta se efectueaza prin metoda tensiunii de

pas, cu ajutorul unui locator galvanometric ESG 80-2.

Mai mult, BT 500-IS-1 prezinta si alte avantaje deosebite cum

ar fi:

Reglarea continua a tensiunii de iesire în cele trei domenii

de: 500, 1000, 2000 V

Iesire simetrica, izolata fata de pamânt

Protectie la suprasarcina prin limitare în curent si tensiune

Localizarea defectelor cu energie controlata, pentru

evitarea deteriorarii perechilor sau cablurilor adiacente

Afisarea tensiunii si curentului prin doua aparate de

masura analogice

Descarcare si legare la pamânt automata a obiectului

încercat

Iesire de tensiune în impulsuri pentru a evita uscarea totala

a defectului si pentru a usura localizarea exacta a

defectelor de manta



Accesorii standard





Optiuni recomandate

Acesorii optionale

  • Buton de oprire de avarie NAG 1, pentru operare independenta
  • Locator de defecte de manta MVG 5
  • Buton de oprire de avarie NAG 2, pentru operare împreuna cu MVG 2
  • Locator de defect galvanometric ESG 80-2 cu tarusi de pamânt si cabluri de conexiune EEB
