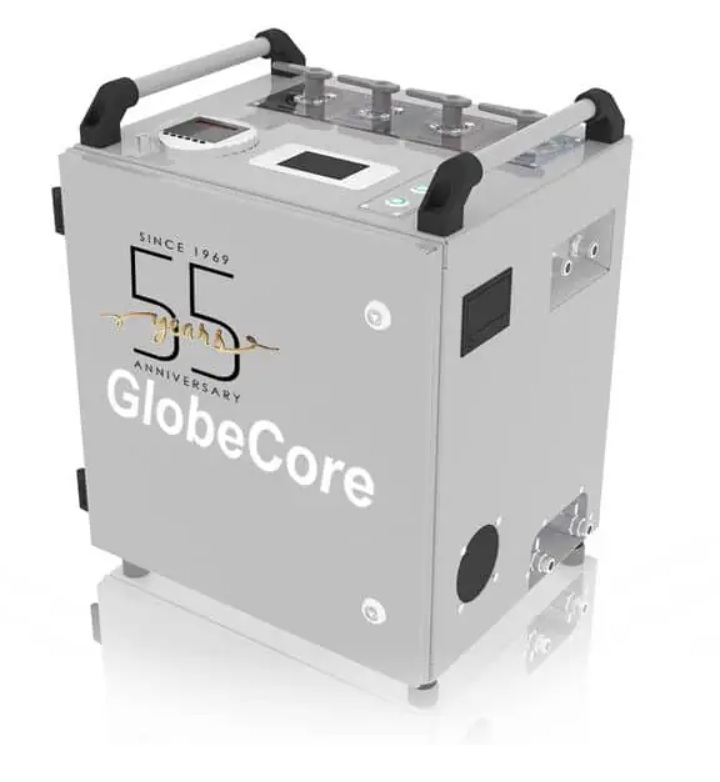

Testerul de ulei de transformator TOR-7 măsoară umiditatea, hidrogenul, conţinutul de gaz şi contaminarea cu particule solide într-un singur dispozitiv. Activitatea apei (aw) este măsurată de la 0 la 1 cu precizie ridicată, iar temperatura este înregistrată. Hidrogenul şi contaminarea sunt măsurate de la 25 la 5.000 ppm cu o precizie bună şi o sensibilitate încrucișată scăzută la alte gaze. Puritatea uleiului este evaluată conform standardelor ISO 4406 şi SAE, acoperind un interval de vâscozitate de la 1 la 1.000 mm�²/s şi clase de contaminare ISO de la 9/8/7 la 25/24/23.

Testerul de ulei de transformator TOR-7 este conceput pentru a determina conţinutul volumetric de gaz, umiditatea, contaminarea cu particule solide şi conţinutul de hidrogen din ulei. Dispozitivul poate analiza uleiuri minerale de transformator cu caracteristici specifice:

vâscozitate cinematică la 50 °C "" 2"�12 mm2/s;
densitate la 20°C "" 800"�950 kg/m3;
conţinutul de umiditate masic al uleiului "" nu mai mult de 10 ppm;
clasa de puritate industrială conform ISO 4406 "" nu mai prejudiciabilă la 19.21.2016.

Principiu de funcţionare

Măsurătorile se bazează pe urmărirea schimbării presiunii gazului într-un cilindru vidat în timpul turnării unei porţii de ulei. Luând în considerare volumele cilindrului şi ale uleiului turnat, precum şi presiunea din interiorul cilindrului înainte şi după turnare, se poate determina conţinutul volumetric de gaz. Cu ajutorul senzorilor şi a unei plăci de control, se calculează şi se afișează pe ecran conţinutul de umiditate, temperatura uleiului, conţinutul de hidrogen şi numărul de particule solide din ulei.

Caracteristici

măsurarea a patru parametri cruciali ai uleiului de transformator (umiditate, hidrogen, contaminare cu particule solide, conţinut de gaz) într-un singur dispozitiv;
este disponibilă o imprimantă integrată, rezultatele măsurătorilor pot fi imprimate;
performanţă fiabilă;
carcasă convenabilă şi durabilă.

Aplicaţie:

Fluid dielectric FR3
Fluid dielectric Midel 7131
Ulei siliconic
Ulei de transformator

Specificaţii tehnice generale

Nr. Articol Valoare

1 Volumul celulei de măsurare, l 1,2

2 Volumul probei de ulei, l 0,5 "" 0,7

3 Presiune maximă în dispozitiv, Pa 0,3

4 Scurgere maximă în dispozitiv, Pa 26

5 Presiune ulei de intrare, bar 0,3 "" 3

6 Temperatura uleiului măsurat, ºC 20 "" 90

7 Consum maxim de energie, kW, nu mai mult de 1

8 Parametrii curentului electric: "" tensiune, V "" variabilă cu frecvenţa, Hz sau la cererea clientului

9 Dimensiuni totale, mm, nu mai mult de "" lungime "" înălţime "" lăţime

465

530

375

10 Greutate, kg, nu mai mult de 40

Caracteristici de măsurare a uleiului

Nr. Articol Valoare

Caracteristici de măsurare a umidităţii

1 Interval de funcţionare, aw (activitatea apei (aw)) 0"�1

2 Precizie la 20 °C �±0,02 aw (0"�0,9 aw) �±0,03 aw (0,9"�1 aw)

3 Măsurarea temperaturii da

4 Temperatura mediului de lucru, °C 0"�55

Caracteristici de măsurare a hidrogenului

6 Interval de măsurare, ppm 25-5000

7 Precizie 20% din măsurare sau 25 ppm

8 Repetabilitate 10% din măsurare sau 15 ppm

9 Timp de răspuns <60 min (modificare treaptă 90%)

10 Sensibilitate încrucișată Sub 2% sensibilitate încrucișată la alte gaze (CO, CO2, Hidrocarburi)

11 Temperatura mediului de lucru, °C 0"�55

Caracteristici de măsurare a contaminării

6 Interval de măsurare, ppm 25-5000

7 Precizie 20% din măsurare sau 25 ppm

8 Repetabilitate 10% din măsurare sau 15 ppm

9 Timp de răspuns <60 min (Modificare treaptă 90%)

10 Sensibilitate transversală: Sub 2% sensibilitate transversală la alte gaze (CO, CO2, Hidrocarburi)

11 Temperatura mediului de lucru, °C 0"�55

Caracteristici ale gradului de puritate sau nivelului de contaminare

12 Interval de vâscozitate acceptabil 1 până la 1000 mm�²/s

13 Variabile măsurate

ISO 99 (ISO 4406:1999)

SAE (SAE AS 4059) sau

ISO 87 (ISO4406:1987)

NAS (NAS 1638)

14 Interval de măsurare

Măsurare de la clasa ISO 9/8/7 (MIN) până la clasa ISO 25/24/23 (MAX)

Calibrat la intervalul ISO de la 11/13/10 la 23/21/18

15 Precizie +/- �½ clasă ISO în intervalul calibrat

16 Temperatura mediului de lucru, °C 0 "� +85

Alte produse GLOBECORE

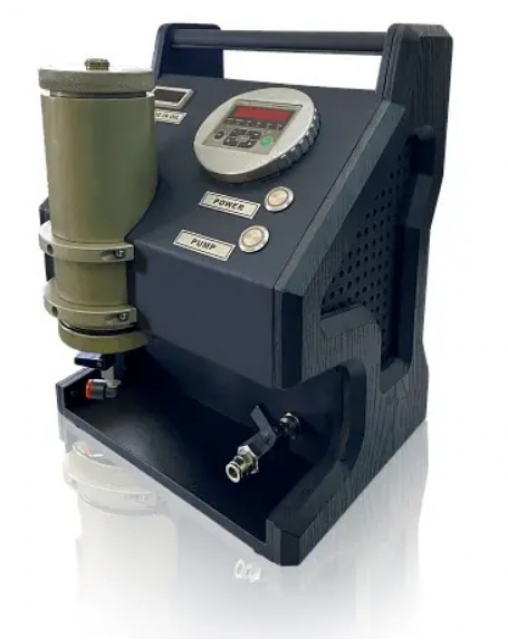

TESTER UMIDITATE SI PARTICULE ULEI TRANSFORMATOR GLOBECORE TOR-6

• TOR-6 efectuează măsurători de înaltă precizie ale conţinutului de umiditate şi purităţii (nivelurilor de contaminare) atât în "�"�uleiurile minerale, cât şi în cele pe bază de esteri
• Măsoară activitatea apei (aw) de la 0 la 1 cu o precizie de �±10% sau �±10 ppm la 20°C şi înregistrează temperatura
• Dispozitivul evaluează puritatea uleiului conform standardelor ISO 99 (ISO 4406:1999), SAE AS 4059, ISO 87 (ISO 4406:1987) şi NAS 1638.

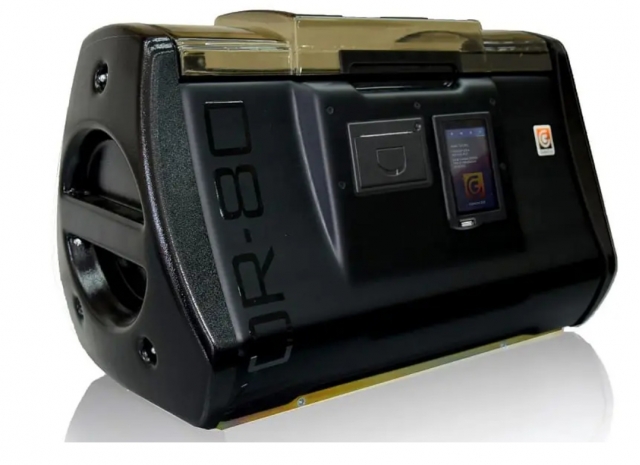

TESTER STRAPUNGERE DIELECTRICA ULEI ELECTROIZOLANT 80KV GLOBECORE TOR-80

• concepută pentru măsurarea automată şi precisă a rigidităţii dielectrice (tensiune de străpungere de până la 80kV) a uleiului de transformator şi a altor fluide dielectrice, conform IEC 60156, ASTM D877 şi ASTM D1816
• măsurare automată şi precisă a tensiunii de străpungere de până la 80 kV;
• deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optionala

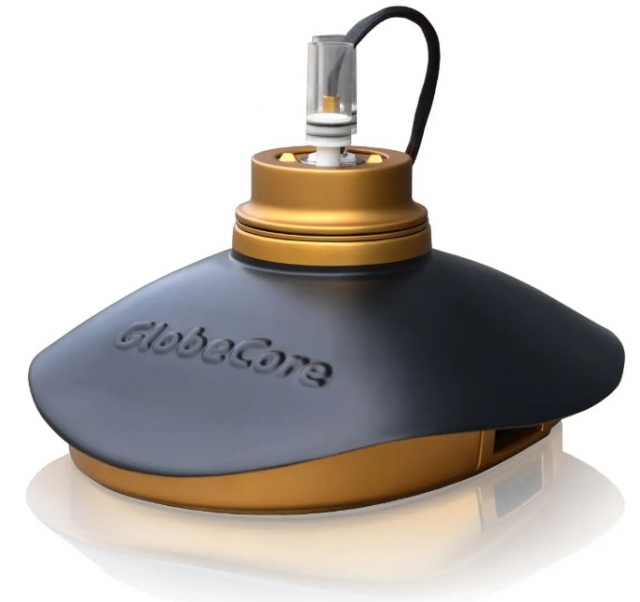

TESTER TANGENT DELTA FACTOR DISIPATIE PIERDERI DIELECTRICE ULEI TRANSFORMATOR GLOBECORE TOR-3

• conceput pentru a determina tangenta pierderilor dielectrice, rezistivitatea specifică şi permitivitatea uleiurilor de transformatoare şi a altor fluide dielectrice
• conformitate cu IEC 60247-2004-02 (VDE-0380-2:2005_01), ASTM D924-08 şi ASTM D1169-02
• dispozitiv complet automat
• echipată cu software-ul Tangent Service

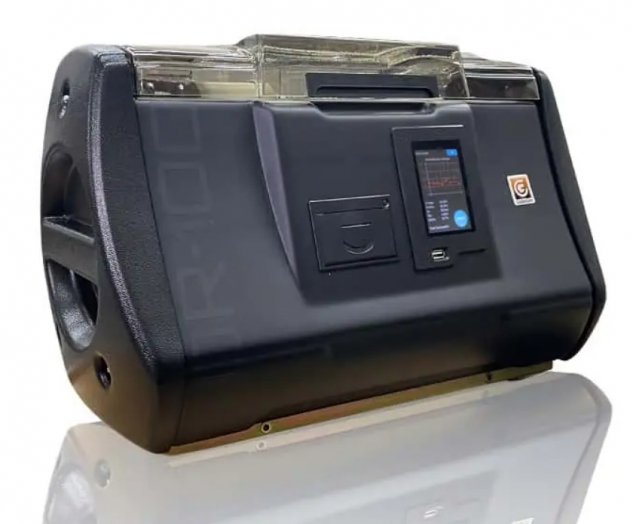

TESTER RIGIDITATE DIELECTRICA ULEI ELECTROIZOLANT 100KV GLOBECORE TOR-100

• Funcţionează conform standardelor IEC 60156, VDE 0370, ASTM D877, ASTM D1816 şi IRAM 2341
• măsurare automată şi precisă a tensiunii de străpungere de până la 100 kV;
• deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optionala

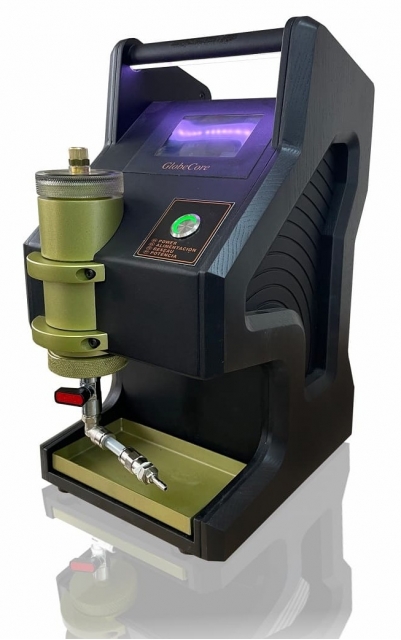

ANALIZOR CONTINUT HIDROGEN SI UMIDITATE ULEI TRANSFORMATOR GLOBECORE TOR-2

• conceput pentru a măsura umiditatea şi conţinutul de hidrogen din uleiurile izolatoare minerale şi pe bază de eter
• dimensiuni reduse;
• simplitate în operare
• nu sunt necesare consumabile pentru măsurători;
• prezenţa altor gaze în ulei nu afectează fiabilitatea măsurătorilor;
• calibrare simplă;
• Fără întreţinere

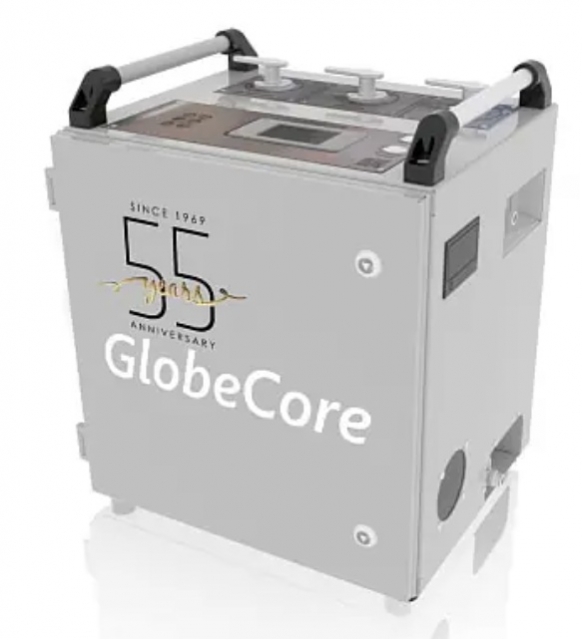

TESTER CONTINUT GAZ REZIDUAL ULEI IZOLANT TRANSFORMATOARE GLOBECORE TOR-8

• măsurarea precisă a conţinutului de gaz rezidual din uleiul de transformator;
• funcţionare fiabilă;
• carcasă convenabilă şi robustă;
• procesul de măsurare durează până la 10 minute;
• posibilitatea de a imprima rezultatele folosind o imprimantă termică integrată.

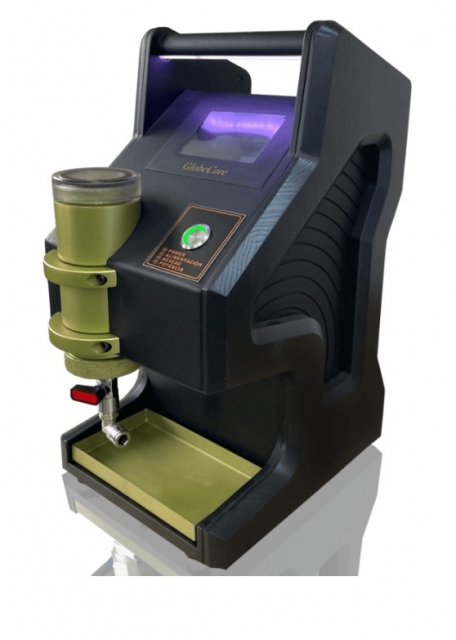

TESTER CONTINUT UMIDITATE APA IN ULEI ELECTROIZOLANT LA TRANSFORMATOARE GLOBECORE TOR-1

• determinarea rapidă şi precisă a fracţiei de masă de apă din uleiurile izolatoare, chiar şi la niveluri foarte scăzute
• Dispozitivul măsoară activitatea şi temperatura apei şi calculează conţinutul absolut de apă în ppm
• compactitate
• ușurinţă în utilizare

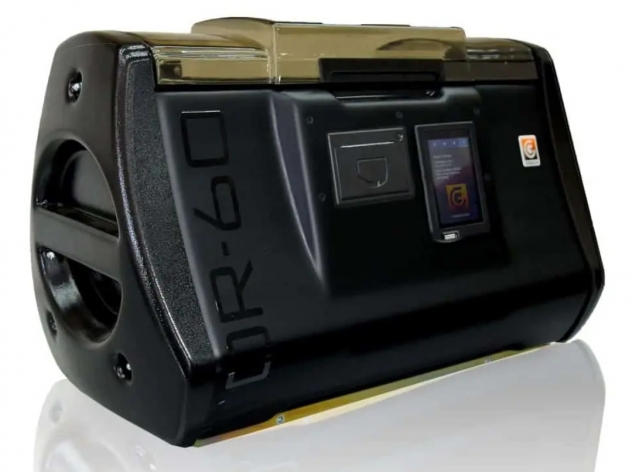

TESTER RIGIDITATE DIELECTRICA STRAPUNGERE ULEI ELECTROIZOLANT 60KV GLOBECORE TOR-60
