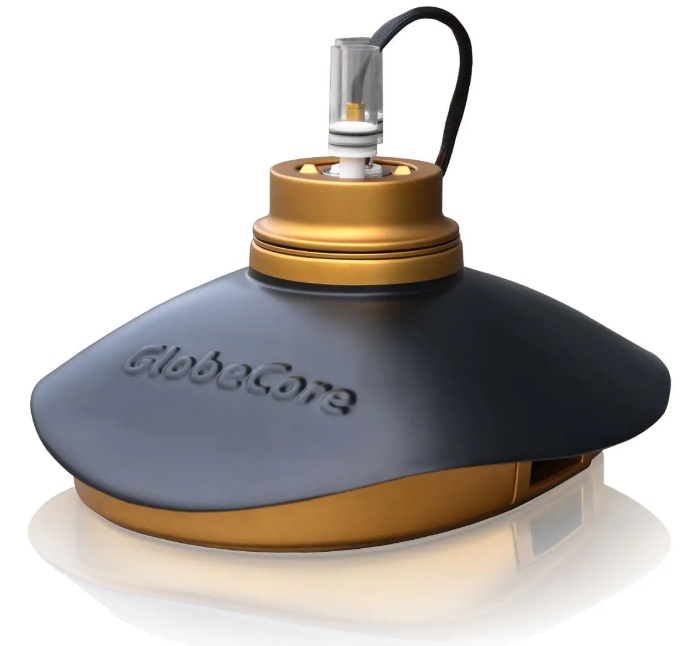

TOR-3 este conceput pentru a determina tangenta pierderilor dielectrice, rezistivitatea specifică şi permitivitatea uleiurilor de transformatoare şi a altor fluide dielectrice, în conformitate cu IEC 60247-2004-02 (VDE-0380-2:2005_01), ASTM D924-08 şi ASTM D1169-02. Este un dispozitiv complet automat, care permite testarea conform standardelor specificate sau procedurilor definite de utilizator. Procesul de măsurare este controlat de computer, cu posibilitatea de a salva şi imprima rezultatele. Unitatea poate fi, de asemenea, echipată cu software-ul Tangent Service, permiţând vizualizarea online a rezultatelor şi accesul la măsurători arhivate în formă grafică sau numerică.

Unitatea este concepută pentru determinarea tangentei pierderilor dielectrice, a rezistivităţii specifice şi a permitivităţii uleiurilor de transformator şi a altor fluide dielectrice conform IEC 60247-2004-02 (VDE-0380-2:2005_01), ASTM D924-08 şi ASTM D1169-02.

Este un dispozitiv complet automat care permite testarea conform procedurilor definite în aceste standarde, precum şi conform procedurilor utilizatorului specificate în secţiunea corespunzătoare a meniului de configurare.

Principiu de funcţionare

Principiul de funcţionare se bazează pe măsurarea diferenţei dintre amplitudini şi faze ale semnalelor obţinute atunci când o tensiune sinusoidală de testare cu o valoare efectivă de până la 2 kV este aplicată simultan condensatorului de referinţă şi obiectului măsurătorii, care este celula de măsurare a unităţii.

Diferenţa dintre amplitudinile semnalelor preluate de la condensatorul de referinţă şi electrodul intern al celulei de măsurare este proporţională cu constanta dielectrică a lichidului studiat. Diferenţa de fază dintre semnalele preluate de la condensatorul de referinţă şi electrodul intern al celulei de măsurare caracterizează valoarea tangentei pierderilor dielectrice.

Caracteristici:

măsurători rapide cu menţinerea preciziei;
procesul de măsurare este automatizat, controlat de un computer, puteţi salva rezultatele şi le puteţi imprima pe o imprimantă;
poate fi finalizat cu software-ul de inginerie "Tangent Service"�, datorită căruia este posibilă vizualizarea rezultatelor online, precum şi o arhivă a măsurătorilor în format grafic sau digital;
variabilitate a setărilor "" poate fi utilizat în scopuri de cercetare;
greutate redusă, dimensiuni compacte, ușor de utilizat.

Aplicaţie:

Fluid dielectric FR3
Fluid dielectric Midel 7131
Ulei siliconic
Ulei de transformator

Specificaţii tehnice:

nr. Valoare articol

1 Tensiune AC de funcţionare, V 100 "" 260

2 Frecvenţă de alimentare, Hz 48 "" 63

3 Consum de putere, VA Sub 250

4 Tensiune de măsurare aplicată АС, kV Sinusoidală, 500 "" 2000 V reală

5 Interval de măsurare Tan Î� 0,00001 "" 4

6 Rezoluţie de măsurare Tan Î� 1х10-6

7 Precizie de măsurare Tan Î� +/- 1% din măsurare + 0,00008

8 Interval de măsurare a constantei dielectrice relative Îµ 1,0 "" 15,0

9 Precizie de măsurare Îµ +/- 1%

10 Interval de măsurare a capacităţii electrice C, pF 20 "" 1000

11 Precizie de măsurare С, pF +/- 1% + 1

12 Interval de măsurare a temperaturii uleiului, �¼С (oF) 20 "" 110 (68 "" 230)

13 Volumul celulei de măsurare, cm³ (in³) 42 (2,6)

14 Capacitatea electrică a unei celule goale, pF 65 "" 85

15 Durata unei măsurători, minute, nu mai mult de 5

16 Interval de setare a frecvenţei CA, Hz 45 "" 65

17 Rezoluţia măsurării temperaturii, oС (oF) 0,5 (33)

18 Imprimantă încorporată Niciuna

19 Temperatura de proces, oС (oF) 0 "" 50 (32 "" 122)

20 Temperatura de depozitare, oС (oF) "" 20 (- 4) până la +60 (+140)

21 Umiditate relativă, % Până la 90 fără condens

22 Dimensiuni, mm (in) 400 (16) Х 450 (18) Х 300 (12)*

23 Greutate, kg (lbs), nu mai mult de 5,3 (12)*

* "" cu celula instalată şi conectată

Prezentare video Youtube TOR-3

Alte produse GLOBECORE

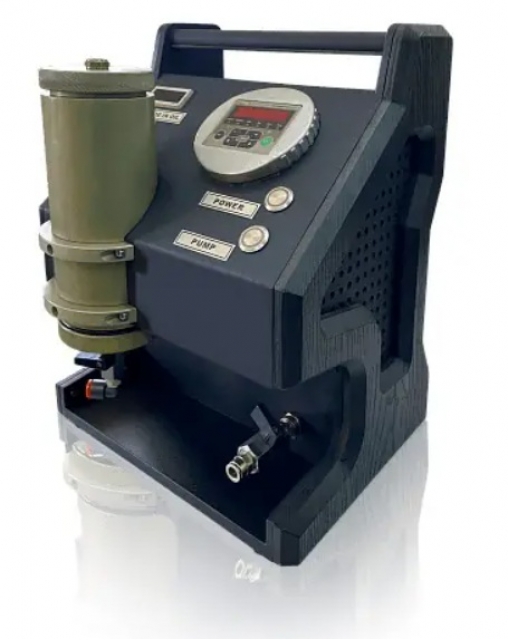

TESTER UMIDITATE SI PARTICULE ULEI TRANSFORMATOR GLOBECORE TOR-6

• TOR-6 efectuează măsurători de înaltă precizie ale conţinutului de umiditate şi purităţii (nivelurilor de contaminare) atât în "�"�uleiurile minerale, cât şi în cele pe bază de esteri
• Măsoară activitatea apei (aw) de la 0 la 1 cu o precizie de �±10% sau �±10 ppm la 20°C şi înregistrează temperatura
• Dispozitivul evaluează puritatea uleiului conform standardelor ISO 99 (ISO 4406:1999), SAE AS 4059, ISO 87 (ISO 4406:1987) şi NAS 1638.

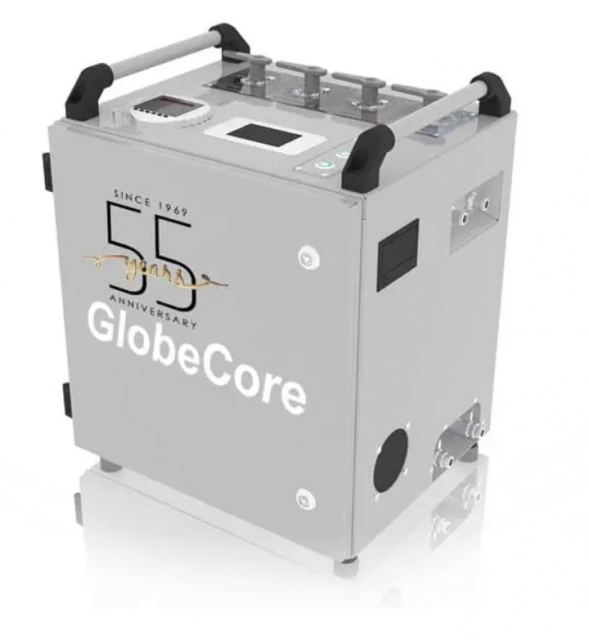

TESTER UNIVERSAL ULEI TRANSFORMATOR UMIDITATE, GAZ DIZOLVAT, PARTICULE SOLIDE, HIDROGEN GLOBECORE TOR-7

• măsurarea a patru parametri cruciali ai uleiului de transformator (umiditate, hidrogen, contaminare cu particule solide, conţinut de gaz) într-un singur dispozitiv;
• este disponibilă o imprimantă integrată, rezultatele măsurătorilor pot fi imprimate;
• performanţă fiabilă;
• carcasă convenabilă şi durabilă

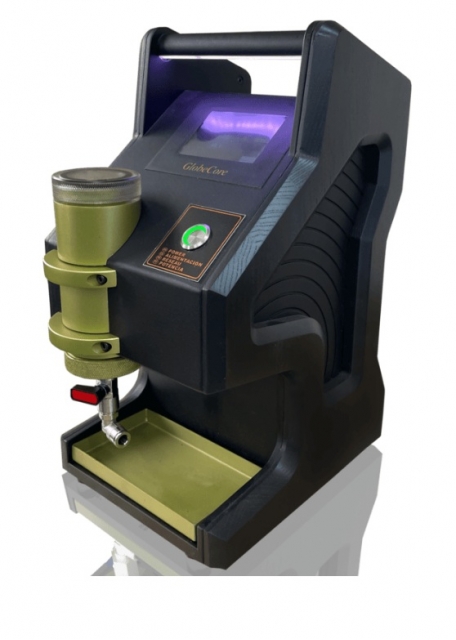

TESTER CONTINUT UMIDITATE APA IN ULEI ELECTROIZOLANT LA TRANSFORMATOARE GLOBECORE TOR-1

• determinarea rapidă şi precisă a fracţiei de masă de apă din uleiurile izolatoare, chiar şi la niveluri foarte scăzute
• Dispozitivul măsoară activitatea şi temperatura apei şi calculează conţinutul absolut de apă în ppm
• compactitate
• ușurinţă în utilizare

TESTER TANGENT DELTA FACTOR DISIPATIE PIERDERI DIELECTRICE ULEI TRANSFORMATOR GLOBECORE TOR-3

• conceput pentru a determina tangenta pierderilor dielectrice, rezistivitatea specifică şi permitivitatea uleiurilor de transformatoare şi a altor fluide dielectrice
• conformitate cu IEC 60247-2004-02 (VDE-0380-2:2005_01), ASTM D924-08 şi ASTM D1169-02
• dispozitiv complet automat
• echipată cu software-ul Tangent Service

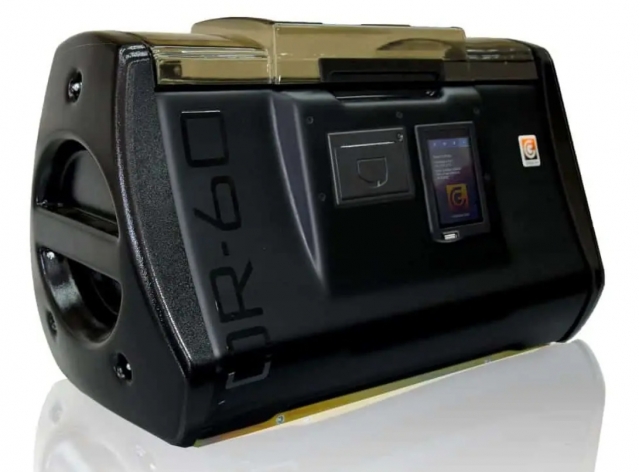

TESTER RIGIDITATE DIELECTRICA STRAPUNGERE ULEI ELECTROIZOLANT 60KV GLOBECORE TOR-60

• măsurarea automată şi precisă a rigidităţii dielectrice (tensiune de străpungere de până la 60kV) a uleiului de transformator şi a altor fluide dielectrice, conform IEC 60156, ASTM D877 şi ASTM D1816
• măsurare automată şi precisă a tensiunii de străpungere de până la 60 kV;
• deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optional

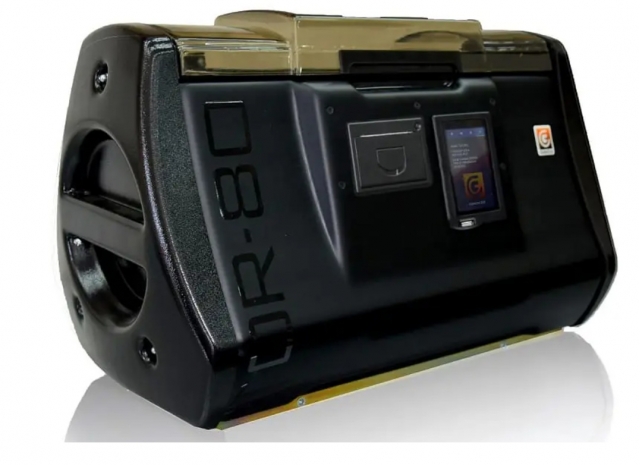

TESTER STRAPUNGERE DIELECTRICA ULEI ELECTROIZOLANT 80KV GLOBECORE TOR-80

• concepută pentru măsurarea automată şi precisă a rigidităţii dielectrice (tensiune de străpungere de până la 80kV) a uleiului de transformator şi a altor fluide dielectrice, conform IEC 60156, ASTM D877 şi ASTM D1816
• măsurare automată şi precisă a tensiunii de străpungere de până la 80 kV;
• deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optionala

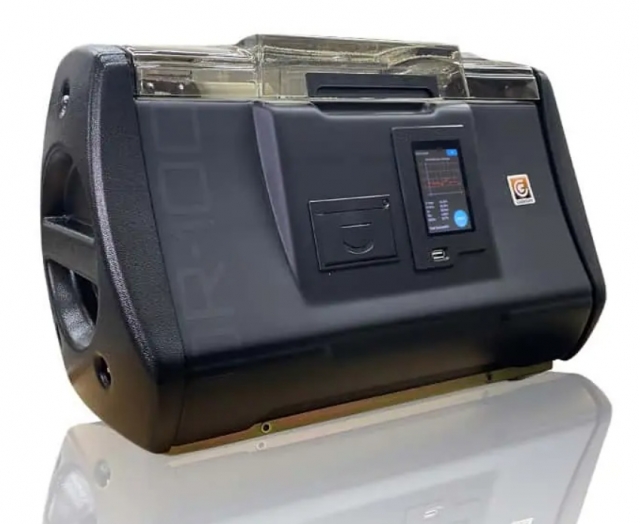

TESTER RIGIDITATE DIELECTRICA ULEI ELECTROIZOLANT 100KV GLOBECORE TOR-100

• Funcţionează conform standardelor IEC 60156, VDE 0370, ASTM D877, ASTM D1816 şi IRAM 2341
• măsurare automată şi precisă a tensiunii de străpungere de până la 100 kV;
• deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optionala

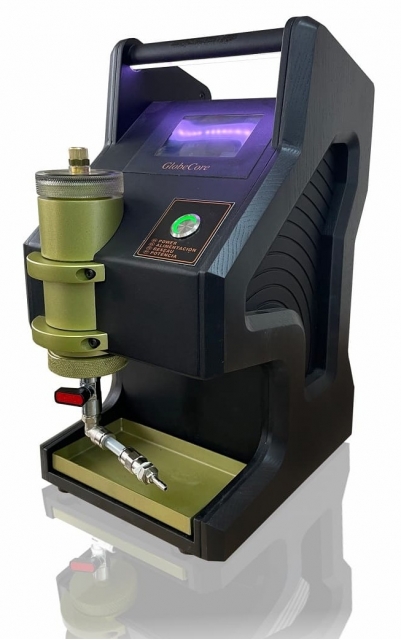

ANALIZOR CONTINUT HIDROGEN SI UMIDITATE ULEI TRANSFORMATOR GLOBECORE TOR-2

• conceput pentru a măsura umiditatea şi conţinutul de hidrogen din uleiurile izolatoare minerale şi pe bază de eter
• dimensiuni reduse;
• simplitate în operare
• nu sunt necesare consumabile pentru măsurători;
• prezenţa altor gaze în ulei nu afectează fiabilitatea măsurătorilor;
• calibrare simplă;
• Fără întreţinere

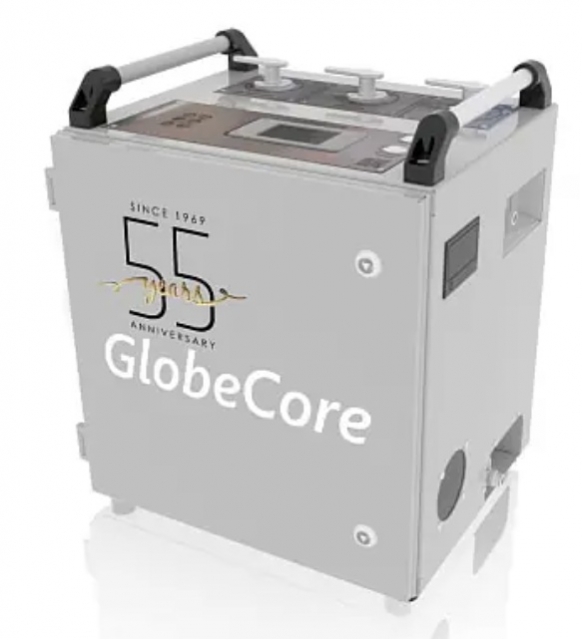

TESTER CONTINUT GAZ REZIDUAL ULEI IZOLANT TRANSFORMATOARE GLOBECORE TOR-8
