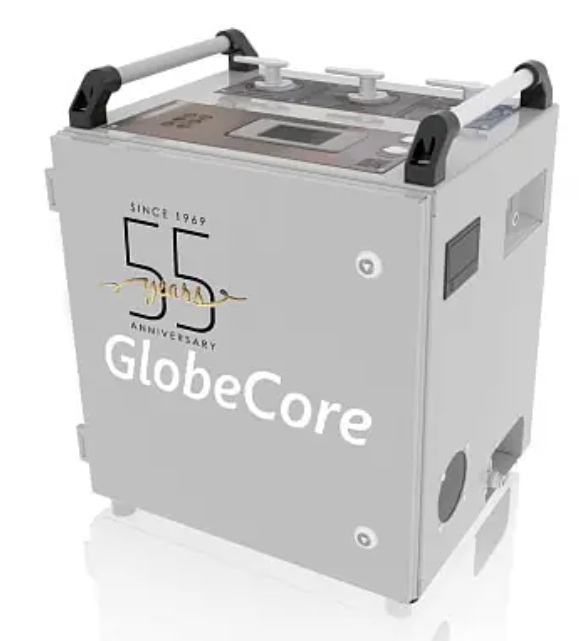

Testerul TOR-8 este utilizat pentru a măsura gazele dizolvate în uleiurile izolatoare în timpul procesului de degazare în maşinile de degazare. Scopul său principal este de a evalua cu precizie eficienţa eliminării gazelor din uleiul de transformator, permiţând profesioniștilor să monitorizeze rata de degazare şi să asigure un tratament adecvat al uleiului. Procesul de măsurare durează până la 10 minute, iar dispozitivul include o imprimantă termică integrată pentru imprimarea rezultatelor. TOR-8 este utilizat pe scară largă de către companiile implicate în instalarea, repararea şi operarea sistemelor de ulei de transformator, ceea ce îl face un instrument esenţial pentru întreţinerea şi service-ul echipamentelor de transformare.

Degazarea uleiului de transformator este necesară pentru îndepărtarea gazelor dizolvate, ceea ce îmbunătăţește proprietăţile izolatoare ale uleiului, precum şi previne coroziunea şi uzura echipamentelor de generare a energiei. Instrumentul TOR-8 este utilizat în procesele de îndepărtare a gazelor dizolvate din uleiurile izolatoare (degazarea uleiului) în maşinile de degazare. Scopul său principal este de a facilita măsurarea eficienţei procedurilor de degazare efectuate de aceste maşini. Utilizarea acestui instrument face posibilă evaluarea cu precizie a ratei de îndepărtare a gazelor din ulei.

Instrumentul este utilizat pe scară largă la unităţile de instalare, reparare şi operare care se ocupă cu prelucrarea uleiului de transformator. Datorită acestui instrument, profesioniștii pot monitoriza cu ușurinţă şi eficienţă procesul de degazare, care reprezintă o parte importantă în întreţinerea şi operarea echipamentelor de transformare.

Principiu de funcţionare

Principiul de funcţionare al instrumentului se bazează pe înregistrarea unei modificări a presiunii gazului în interiorul unui cilindru sub vid atunci când acesta este umplut cu o porţiune de ulei. Cunoscând volumele cilindrului şi ale uleiului umplut, valorile presiunii din interiorul cilindrului înainte şi după umplere, este posibil să se determine conţinutul volumetric de gaz.

Conţinutul de gaz rezidual este măsurat în timpul funcţionării maşinii de degazare.

Caracteristici

măsurarea precisă a conţinutului de gaz rezidual din uleiul de transformator;
funcţionare fiabilă;
carcasă convenabilă şi robustă;
procesul de măsurare durează până la 10 minute;
posibilitatea de a imprima rezultatele folosind o imprimantă termică integrată.

Aplicaţii:

Fluid dielectric FR3

Fluid dielectric Midel 7131

Ulei siliconic

Ulei de transformator

Nr. Parametru Valoare

1 Volumul celulei de măsurare, L 1,2

2 Volumul probei de ulei, L 0,5 "" 0,7

3 Presiune maximă în interiorul instrumentului, Pa 0,3

4 Scurgere maximă în interiorul instrumentului, Pa 26

5 Presiune de intrare a uleiului, bar 0,3 "" 10

6 Temperatura uleiului testat, ºC 20 "" 90

7 Necesar maxim de putere, kW, nu mai mult de 1

8 Parametrii alimentării cu energie electrică

(în formă standard; altfel "" la cerere):

â-� tensiune, V

â-� Frecvenţă CA, Hz

230

9 Dimensiuni totale, mm, nu mai mult de

"" lungime

"" înălţime

"" lăţime

330

300

275

10 Greutate, kg, nu mai mult de 25

Alte produse GLOBECORE

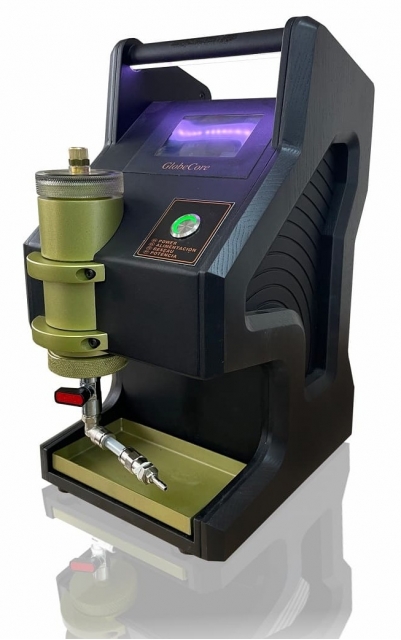

ANALIZOR CONTINUT HIDROGEN SI UMIDITATE ULEI TRANSFORMATOR GLOBECORE TOR-2

• conceput pentru a măsura umiditatea şi conţinutul de hidrogen din uleiurile izolatoare minerale şi pe bază de eter
• dimensiuni reduse;
• simplitate în operare
• nu sunt necesare consumabile pentru măsurători;
• prezenţa altor gaze în ulei nu afectează fiabilitatea măsurătorilor;
• calibrare simplă;
• Fără întreţinere

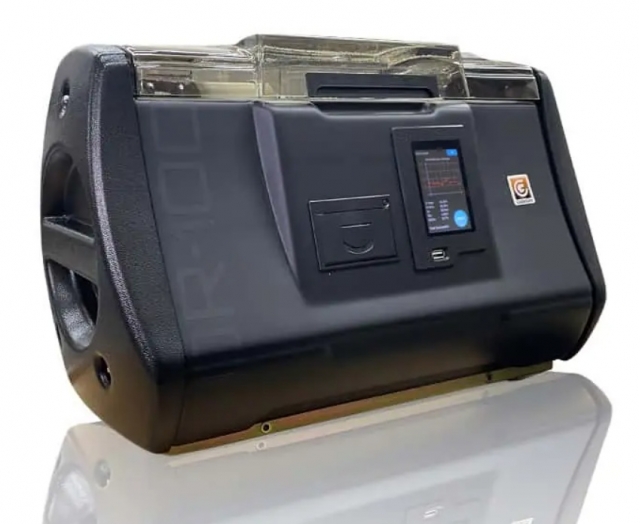

TESTER RIGIDITATE DIELECTRICA ULEI ELECTROIZOLANT 100KV GLOBECORE TOR-100

• Funcţionează conform standardelor IEC 60156, VDE 0370, ASTM D877, ASTM D1816 şi IRAM 2341
• măsurare automată şi precisă a tensiunii de străpungere de până la 100 kV;
• deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optionala

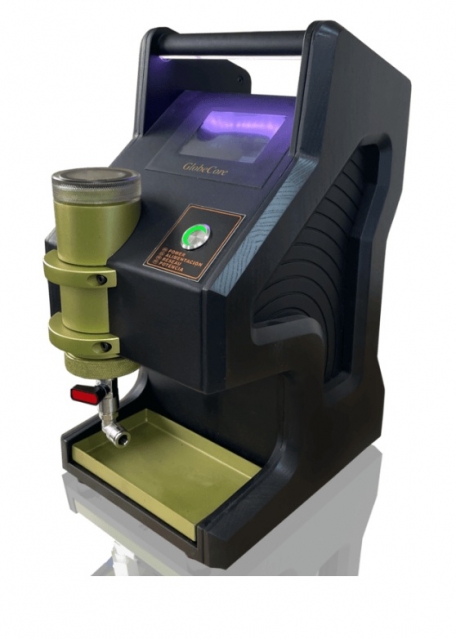

TESTER CONTINUT UMIDITATE APA IN ULEI ELECTROIZOLANT LA TRANSFORMATOARE GLOBECORE TOR-1

• determinarea rapidă şi precisă a fracţiei de masă de apă din uleiurile izolatoare, chiar şi la niveluri foarte scăzute
• Dispozitivul măsoară activitatea şi temperatura apei şi calculează conţinutul absolut de apă în ppm
• compactitate
• ușurinţă în utilizare

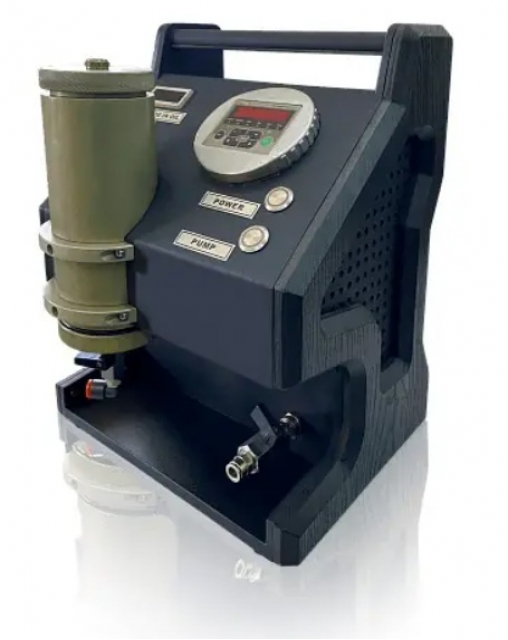

TESTER UMIDITATE SI PARTICULE ULEI TRANSFORMATOR GLOBECORE TOR-6

• TOR-6 efectuează măsurători de înaltă precizie ale conţinutului de umiditate şi purităţii (nivelurilor de contaminare) atât în "�"�uleiurile minerale, cât şi în cele pe bază de esteri
• Măsoară activitatea apei (aw) de la 0 la 1 cu o precizie de �±10% sau �±10 ppm la 20°C şi înregistrează temperatura
• Dispozitivul evaluează puritatea uleiului conform standardelor ISO 99 (ISO 4406:1999), SAE AS 4059, ISO 87 (ISO 4406:1987) şi NAS 1638.

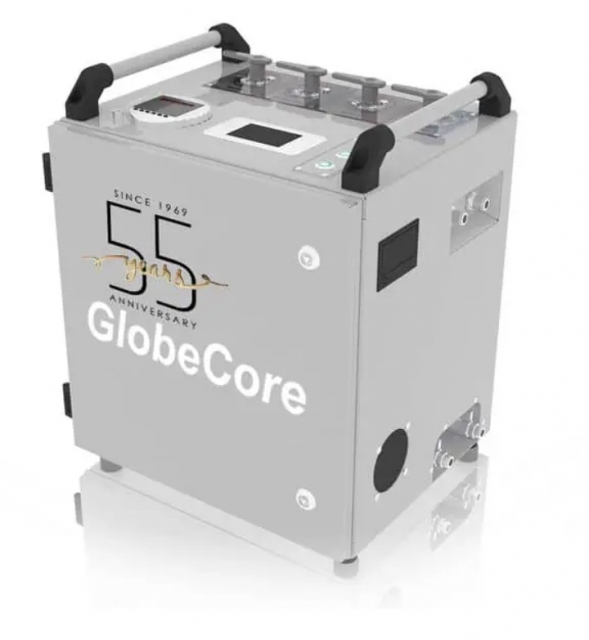

TESTER UNIVERSAL ULEI TRANSFORMATOR UMIDITATE, GAZ DIZOLVAT, PARTICULE SOLIDE, HIDROGEN GLOBECORE TOR-7

• măsurarea a patru parametri cruciali ai uleiului de transformator (umiditate, hidrogen, contaminare cu particule solide, conţinut de gaz) într-un singur dispozitiv;
• este disponibilă o imprimantă integrată, rezultatele măsurătorilor pot fi imprimate;
• performanţă fiabilă;
• carcasă convenabilă şi durabilă

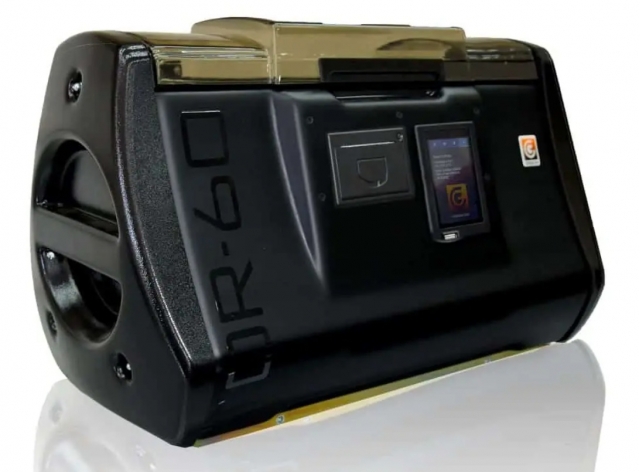

TESTER RIGIDITATE DIELECTRICA STRAPUNGERE ULEI ELECTROIZOLANT 60KV GLOBECORE TOR-60

• măsurarea automată şi precisă a rigidităţii dielectrice (tensiune de străpungere de până la 60kV) a uleiului de transformator şi a altor fluide dielectrice, conform IEC 60156, ASTM D877 şi ASTM D1816
• măsurare automată şi precisă a tensiunii de străpungere de până la 60 kV;
• deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optional

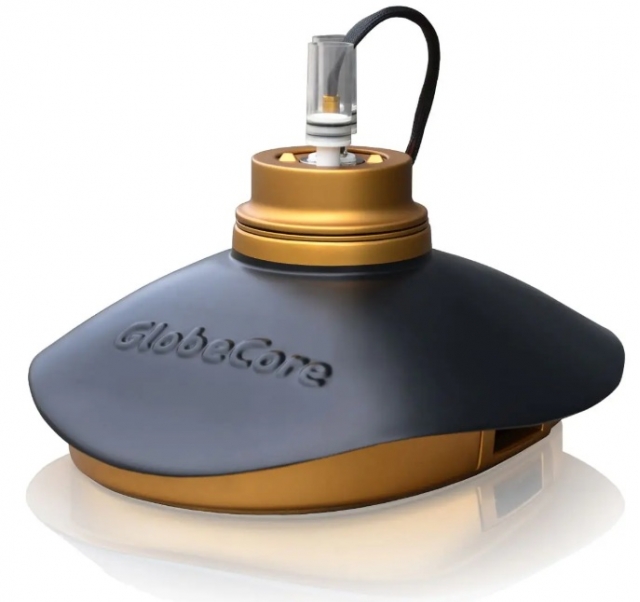

TESTER TANGENT DELTA FACTOR DISIPATIE PIERDERI DIELECTRICE ULEI TRANSFORMATOR GLOBECORE TOR-3

• conceput pentru a determina tangenta pierderilor dielectrice, rezistivitatea specifică şi permitivitatea uleiurilor de transformatoare şi a altor fluide dielectrice
• conformitate cu IEC 60247-2004-02 (VDE-0380-2:2005_01), ASTM D924-08 şi ASTM D1169-02
• dispozitiv complet automat
• echipată cu software-ul Tangent Service

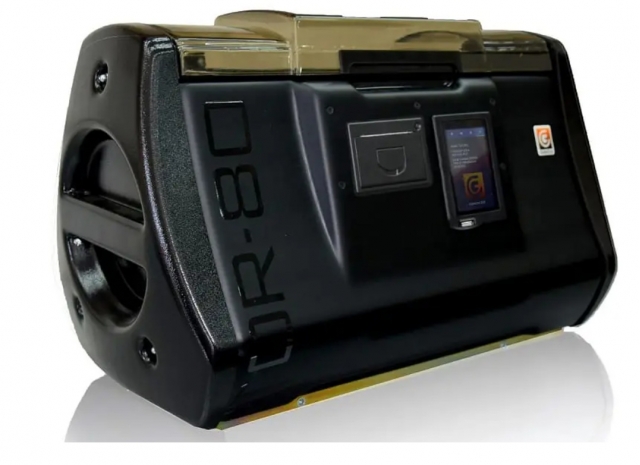

TESTER STRAPUNGERE DIELECTRICA ULEI ELECTROIZOLANT 80KV GLOBECORE TOR-80
