Sistem incercare si localizare defecte cable Seba Surgeflex SFX-32

Cod: Seba-KMT Surgeflex SFX-32 SPG-32




Brosura produs PDF, 0.24 Mb

Descriere

Sisteme mobile, pentru localizarea defectelor de pe cabluri de energie



Descriere functionala

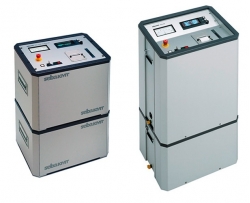

Surgeflex 32 este un sistem mobil pentru încercarea si

localizarea defectelor de pe cablurile energie si de

semnalizare. Cu tensiunea de încercare si unda de soc

de 32 kV a SPG 32, sistemul poate fi utilizat pe cablurile

de medie tensiune cu Un 18 kV.

Cu ARM® (metoda reflexiei arcului) avem la dispozitie o

metoda puternica de prelocalizare cu 32 kV pentru

defectele cu rezistenta ridicata. Este posibila si arderea

cablului, limitata în timp în cele trei domenii de tensiune.

Defectele de pe cablurile de joasa tensiune pot fi

localizate direct, fara tensiune înalta, cu reflectometrul

Teleflex T30E-PD.

Acesta prin conducerea utilizatorului integrata si operare

printr-un singur buton, ne arata automat în modul ARM®

capatul cablului si pozitia defectului. Chiar si utilizatori

mai putin experimentati pot sa localizeze cu succes

defectele în „Step-by-Step Easy Mode". În „Expert-Mode"

operatorul poate selecta liber toti parametrii de masura.

Generatorul de unda de soc ce furnizeaza impulsuri cu o

energie de pâna la 3500 J (optional) permite o localizare

sigura a defectelor prin metoda acustica.

Echipamentele sunt montate pe un cadru de transport cu

roti. Cablurile de conexiune de alimentare, împamântare

si IT sunt amplasate pe un suport integrat.



Performante deosebite

Încercare cu pâna la 32 kV

Prelocalizare:

o Masurarea impulsului reflectat

o ARM® (Metoda reflexiei arcului)

o Metoda cuplarii în curent 8 / 16 / 32 kV

Ardere (modificarea defectului) pâna la 32 kV

Localizarea traseului (optional)

Localizare exacta:

o Masurarea distantei / câmpului acustic

(8 / 16 / 32 kV cu 1750 / 3500 J)

o Localizarea defectelor de manta

(0 … 5 kV cu limitare în curent)

o Metode de audiofrecventa (optional)



Accesorii standard

Set livrat:

  • Surgeflex 32
  • constând din: SPG 32; 0…8/16/32 kV; 1750 J opt. 3500J
  • Teleflex T30E-PD
  • Cadru de transport cu roti
  • Set cabluri de conexiune


Optiuni recomandate

Optiuni / accesorii:

  • Locator de defect prin câmp acustic - Digiphone Plus
  • Locator de traseu si de defect - Ferrolux® sau vLoc
  • Locator de defecte de manta - ESG 80-2
