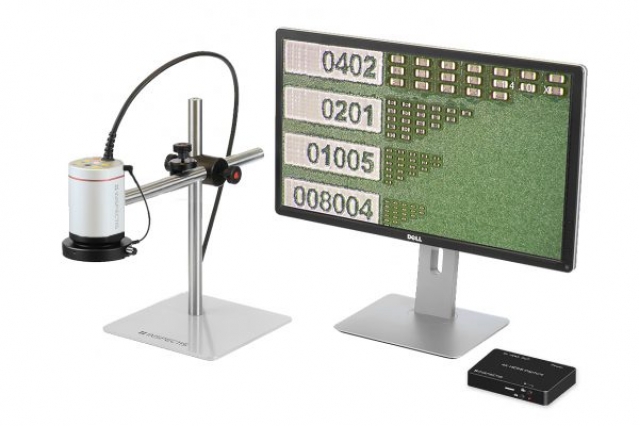

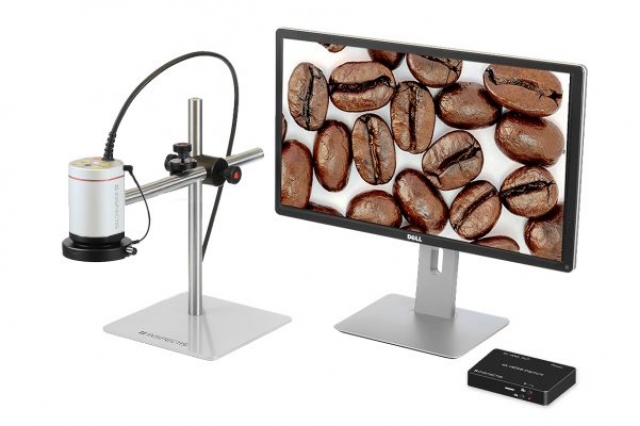

Sistem de inspecție optică de bază 4K cu captură digitală de imagine și video HD-016-KIT-CAP
Pachet sistem U30s, Capture
Sistem de inspecție digitală 4K
U30s Capture este o configurație modernă de sistem optic pentru aplicații în care se dorește inspecție vizuală și controlul calității, împreună cu captura digitală de imagini sau înregistrare video.
Ușor de configurat și de utilizat

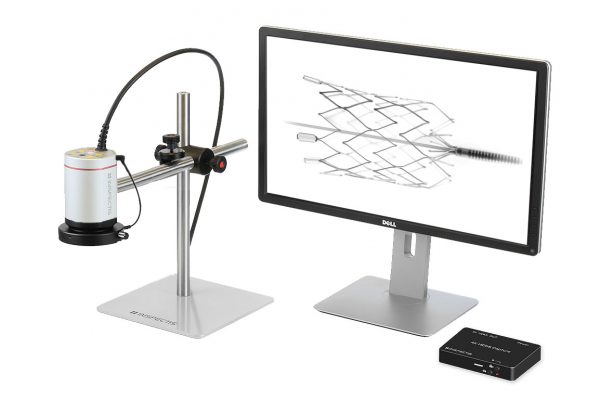

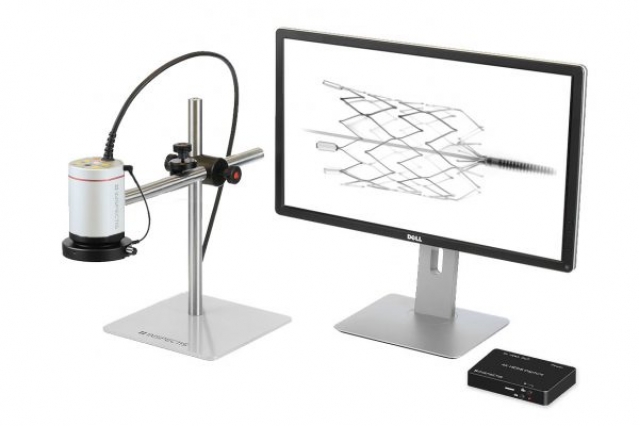

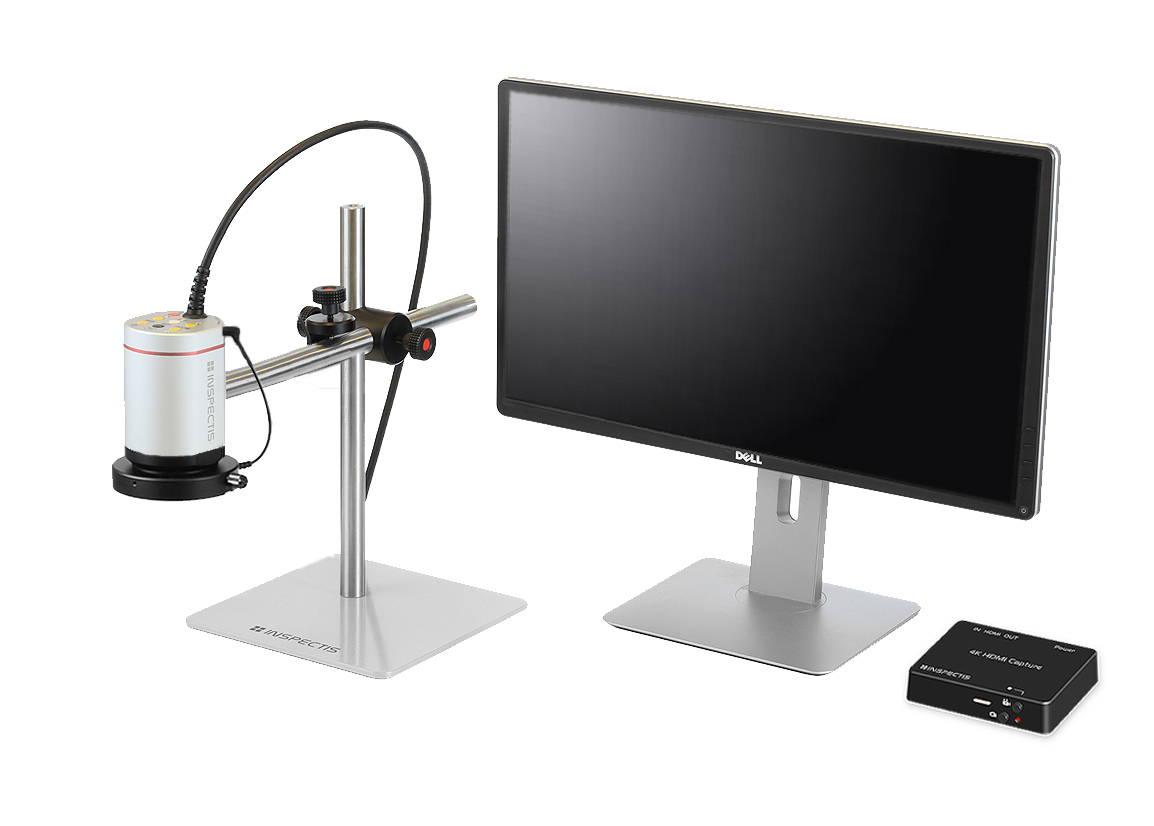

Livrat ca un sistem complet de inspecție optică cu suport reglabil cu un singur braț, inel luminos LED alb cu variator electronic, captură de imagine 4K și înregistrator video și un afișaj 4K de 27″-28″.
Gamă largă de aplicații
U30 Capture este un sistem optic modern pentru aplicații în care se dorește inspecție vizuală și controlul calității, împreună cu captura digitală de imagini sau înregistrarea video.
Calitate premium a imaginii
Datorită senzorului său de imagine sensibil și opticii superioare, U30s oferă imagini ultra clare ale obiectelor, cu culori reale pe întregul câmp vizual.
Un indicator laser încorporat opțional (-L) vizează zona de interes și ajută la localizarea acesteia pe ecran. Carcasa cu protecție ESD (-E) și/sau carcasa ermetică (-S) sunt furnizate pentru medii specifice personalizate.
Ergonomic cu gestionare excelentă a cablurilor

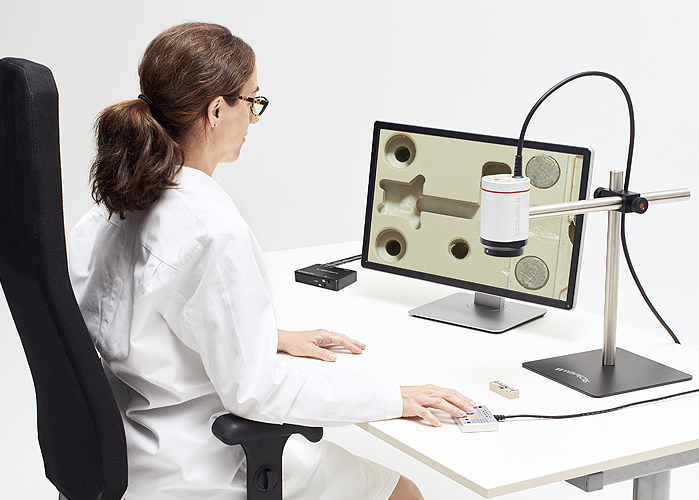

Microscoapele digitale Inspectis oferă confort ochilor, gâtului și umerilor datorită designului ergonomic unic și distanței libere de lucru de 230 mm. Permițând operatorilor să stea confortabil într-o poziție de lucru bună, sarcinile lor de inspecție pot fi efectuate mai eficient.
Gestionarea excelentă a cablurilor U30s Capture menține masa de lucru curată și liberă.
Captură ușoară de imagini la 4K
Sistemul U30s Capture oferă captura de imagini statice și înregistrare video digitală pe card Micro SD. Salvarea imaginilor statice la o rezoluție 4K de 8,3 Mp și a videoclipurilor digitale în format FHD este simplă, fără a fi nevoie de un computer gazdă.
Acceptă marcarea datei și orei pe imaginile statice și videoclipurile înregistrate.
Iluminare incidentă moale și clară
U30s Capture este furnizat cu o lumină inelară LED albă cu control electronic al intensității.
Difuzorul standard de pe lumina inelară creează o iluminare moale și uniformă. Pentru o iluminare incidentă clară, difuzorul poate fi pur și simplu înlocuit cu o fereastră optică transparentă furnizată în pachetul sistemului.
Alegere inteligentă pentru inspecție optică și documentare
U30s creează o imagine clară și de înaltă rezoluție a obiectelor inspectate, cu un minim de strălucire și reflexii. Împreună cu dispozitivul de captură pe card SD, documentarea imaginilor este rapidă și simplă.
Specificații Sistem
Ieșire video Ultra HD 2160p/30 fps comutabil la FHD 1080p/60 fps
Imagistă 8,5 Mpixeli. Format 16:9 3840(H)x2160(V). Senzor de imagine CMOS cu scanare progresivă
Dimensiune pixel (rezoluție) 1,62 μm x 1,62 μm
Lentilă Megapixel Zoom motorizat 30:1 cu focalizare automată, control al irisului și optică pre-calibrata
Iluminare LED RingLight cu difuzor detașabil și variator electronic. Porturi I/O Ieșire video HDMI, intrare alimentare MiniDin 5P, comunicare PC MiniDin 8P
Control integrat Zoom, Iris, Focalizare automată activată/dezactivată, Balans de alb
Telecomandă prin consolă Zoom, Iris, Luminozitate manuală/automată, Focalizare manuală/automată, Balans de alb, Mod calitate imagine, Text afișat, Suprapunere reticul, Rotire imagine, Înghețare imagine, Salvare/Reapelare memorie (2 buc.), Comutator pedală
Captură imagine / video Dispozitiv de captură HDMI 4K cu loop-through
Format captură imagine / video Imagini statice 4K în JPG. Înregistrare video Full HD 60fps în H.264 MP4
Afișaj Monitor LCD LED 27”-28”, Ultra HD
Suport Suport cu un singur braț cu reglare Z și Y
Opțiuni Protecție ESD. Indicator laser. Carcasă ermetică. Mediu de depozitare -20° – +65°C, 20 – 95% umiditate relativă, fără condens
Mediu de funcționare -5° – +45°C, 20 – 95% umiditate relativă, fără condens
Dimensiuni / Greutate 240 (l) x 470 (a) x 390 (î) mm / ~ 8,5 kg.
Prezentare video Youtube INSPECTIS U30s / U30 / U10
Accesorii standard
Articole incluse la comanda HD-016-KIT-CAP
U30s, microscop digital modular de inspecție Ultra HD 2160p, zoom x30
Stativ cu un singur braț
Inspectis RingLight cu LED alb și difuzor detașabil
Inspectis 4K, dispozitiv extern de captare a imaginii și înregistrare video HDMI
Monitor LED 4K de 27″-28″
Cabluri, sursă de alimentare și documentație
Pachetul de sistem poate fi comandat și cu microscopul digital Full HD F30s sau F35s, ca HD-013-KIT-CAP și HD-113-KIT-CAP
• Ieșire video 4K 2160p, 60 de cadre pe secundă, 8,4 MP
• Pachet sistem microscop digital U50s 4k 60fps
• Video 4K viu la 60 fps și latență redusă
• Tehnologie inovatoare
• Rapid și precis
• Optică superioară pentru inspecția detaliilor fine

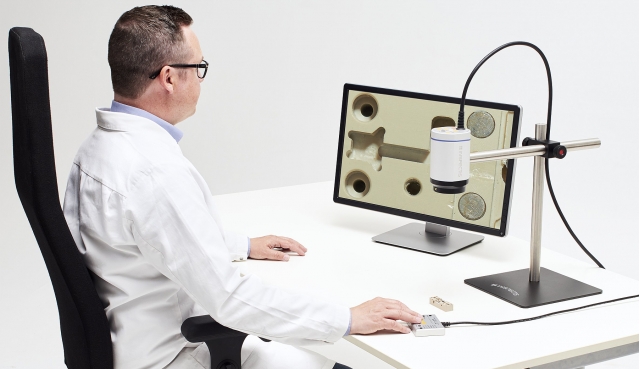

• Microscop digital FHD de nouă generație cu zoom motorizat 40x și optică superioară.
• Calitate excelentă a imaginii
• Microscop digital modular de nouă generație în Full HD cu senzor de imagine îmbunătățit
• obiectiv cu zoom care produce videoclipuri vibrante la 60 fps și latență redusă
• Zoom optic motorizat 40:1, focalizare automată rapidă
• Microscop inversat pentru analiza și documentarea sudurilor
• Microscop inversat digital dedicat cu calitate a imaginii Full HD
• Câmp vizual larg, ~ 84 până la 3 mm (~ 3,3” până la 0,12”), echivalent cu o mărire optică de ~ 2,5x până la 71x sau o mărire pe ecran de ~ 7,2 până la 205x.
• Dezvoltat pentru ușurință în utilizare

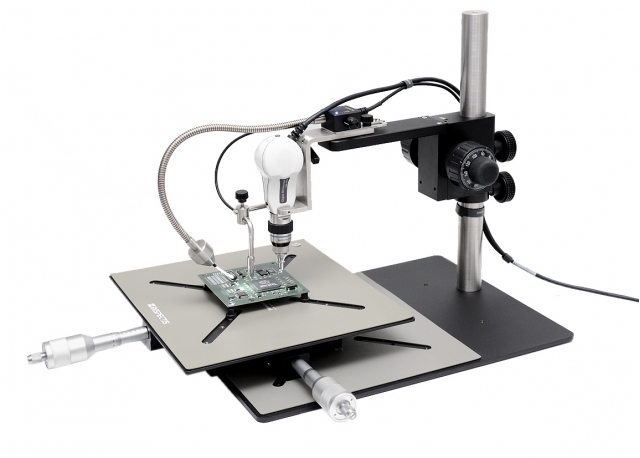

• Sisteme avansate pentru inspecții optice cu vedere laterală ale umflăturilor de lipire BGA, μBGA, FipChip, CSP, CGA
• Calitate premium a imaginii pentru inspecție
• măsurare și documentare rapidă și flexibilă a îmbinărilor de lipire ascunse ale componentelor BGA, μBGA, FipChip, CSP, CGA și SMD.
• Sistem de inspecție digitală 4K
• Ușor de configurat și de utilizat
• Calitate premium a imaginii
• Ieșire video Ultra HD 2160p/30 fps comutabil la FHD 1080p/60 fps
• Imagistă 8,5 Mpixeli. Format 16:9 3840(H)x2160(V). Senzor de imagine CMOS cu scanare progresivă
• Dimensiune pixel (rezoluție) 1,62 μm x 1,62 μm
• Lentilă Megapixel Zoom motorizat 30:1 cu focalizare automată, control al irisului și optică pre-calibrata
• Iluminare LED RingLight cu difuzor detașabil și variator electronic.

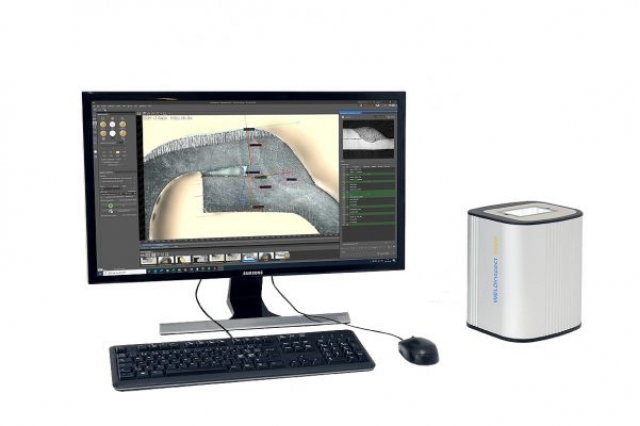

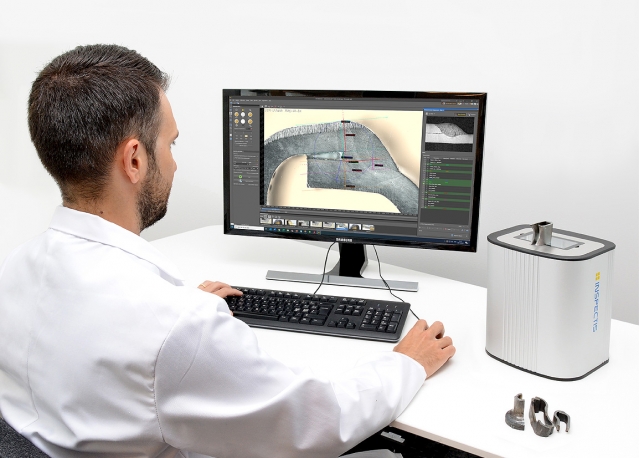

• Microscop inversat pentru analiza și documentarea sudurilor
• Sistem optic inversat 4K de înaltă rezoluție, ergonomic
• zoom motorizat x26:1 și focalizare automată precisă
• conceput pentru efectuarea analizelor, măsurătorilor și documentării precise a cordoanelor de sudură cu efort minim

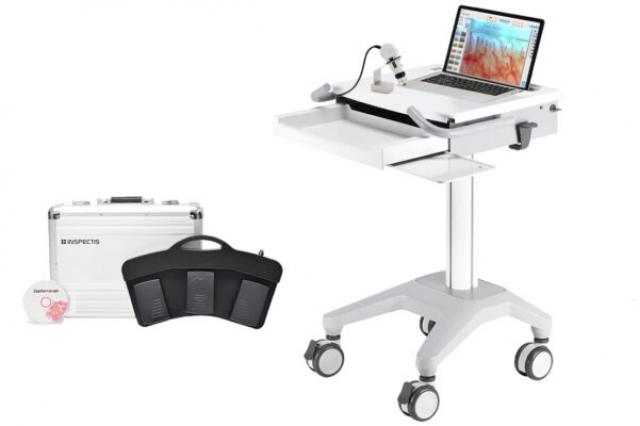

• Capilaroscop digital, extins
