MACROEVTEST este noul instrument HT pentru efectuarea verificării și controlului siguranței stațiilor de încărcare a mașinilor electrice (EVSE) conform standardelor IEC / EN 61851-1 și IEC / EN60364-7-722. Fiind un instrument de verificare combinat, MACROEVTEST efectuează, de asemenea, teste pe sisteme electrice în conformitate cu IEC/EN 61557-1 și, prin urmare, măsurători ale continuității cablului de protecție, rezistenței izolației (cu calcularea PI și DAR), rezistenței generale de împământare, timpului și curentului de declanșare a RCD-urilor de tip B, A și AC, impedanței de linie/defect cu calcularea curentului de scurtcircuit/defect potențial, secvenței fazelor și conformității. MACROEVTEST permite, de asemenea, măsurarea și salvarea parametrilor de mediu (iluminare, temperatură), curentului de scurgere și mărimilor electrice, cum ar fi tensiunea, curentul, factorul de putere, puterea și armonicele pe sistemele monofazate.

MACROEVTEST este dotat cu funcția inovatoare AUTO: prin selectarea acestei funcții și setarea doar a valorii curentului RCD, COMBI521 efectuează teste de rezistență generală la pământ, timp de declanșare RCD și rezistență de izolație într-o secvență. La sfârșitul testului, dispozitivul afișează toate rezultatele cu indicarea conformității sau neconformității cu standardele prin intermediul unor simboluri simple OK sau NOT OK.

Memoria internă permite salvarea măsurătorilor și transferul ulterior al acestora pe PC prin conexiune optică/USB. Datorită noii aplicații HTAnalysis, gratuită pentru descărcare pentru sistemele iOS și Android, MACROEVTEST este capabil să transfere datele măsurate și înregistrate pe tablete și smartphone-uri, oferind astfel operatorului posibilitatea de a personaliza și partaja prin HTCloud rezultatul testelor sale.

TEST AUTOMAT DE SIGURANȚĂ EVSE

Verificarea valorii tensiunii de ieșire

Verificarea continuității conductorului de protecție

Măsurarea rezistenței de izolație

Verificarea stării:

- În așteptare (starea A)

- Vehicul detectat (starea B)

- Verificare interblocare mecanică (starea B)

- Pregătit (încărcare) (starea C) cu ventilație (starea D)

- Simulare defect pe conductorul de protecție (defect PE)

- Defect pe semnalul CP (defect E)

Măsurarea rezistenței globale la pământ

Măsurarea timpului de declanșare a RCD (tip A, tip B și tip DD 6mA)

TEST DE SIGURANȚĂ A INSTALAȚIEI ELECTRICE

Test AUTOMAT (rezistență la pământ fără declanșare, timp de declanșare RCD, rezistență de izolație) într-o secvență

Continuitatea conductorilor de protecție cu 200mA

Rezistență de izolație de până la 1000V, cu raport de absorbție dielectrică D.A.R. și indice de polarizare P.I.

Test de polaritate

Timp și curent de declanșare RCD de tip A, AC, B general și selectiv

Impedanță linie/defect, Fază-Fază, Fază-Nul, Fază-PE (și la rezoluție înaltă cu accesoriul opțional IMP57)

Coordonarea MCB-urilor și a siguranțelor

Rezistență globală la pământ

Măsurarea secvenței fazelor și a conformității

Măsurarea curentului de scurgere

Măsurarea parametrilor electrici în instalațiile monofazate (V, A, W, VAR, VA, PF)

Măsurarea parametrilor de mediu prin sonde externe (HT52/05 și HT53/05)

GENERAL

Memorie internă și conexiune PC

Conexiune Wi-Fi la smartphone-uri și tablete Android și iOS

Funcții

Secvență de teste pentru verificarea coloanelor electrice cu adaptorul EV-TEST100

TRMS

Izolație cu tensiuni de testare 100, 250, 500, 1000VDC

Continuitatea conductorilor de protecție cu 200mA

Continuitatea conductorilor de protecție conductori cu 10A Cu accesoriul opțional EQUITEST

Timp de declanșare și curent al RCD-urilor tip B, A, AC Standard, Selective și Întârziate până la 1A

Timp de declanșare și curent al RCD-urilor cu cleme separate tip B, A, AC Standard, Selective și Întârziate până la 10A Cu accesoriul opțional RCDX10

Rezistență la împământare fără declanșare

Rezistență la împământare prin metodă voltametrică

Rezistența tijelor individuale de împământare cu clemă Cu accesoriul opțional T2100

Rezistență la împământare prin metoda cu 4 fire

Impedanță buclă/linie, Fază-Fază, Fază-Nul, Fază-PE Cu accesoriul opțional IMP57

Măsurarea procentului de cădere de tensiune pe linie

Test AUTO (rezistență la împământare fără declanșare, RCD, Izolație) în secvență

Tensiunea de contact

Secvența fazelor

Curent de scurgere cu clemă ampermetrică opțională

Măsurarea tensiunii, curentului, puterii active, reactive, aparente (1)

Măsurarea Cosphi, factorului de putere (1)

Armonice de tensiune și curent până la 25 și THD% 25ª

Categorie de protecție CAT IV 300V

Măsurarea parametrilor de mediu (°C,°F, %RH, Lux)

Test cu cablu de măsurare la distanță PR400

Ajutor online pe afișaj

Memorie internă pentru salvarea datelor măsurate

Port serial optic/USB pentru conectare la PC

Conexiune WiFi integrată și compatibilitate

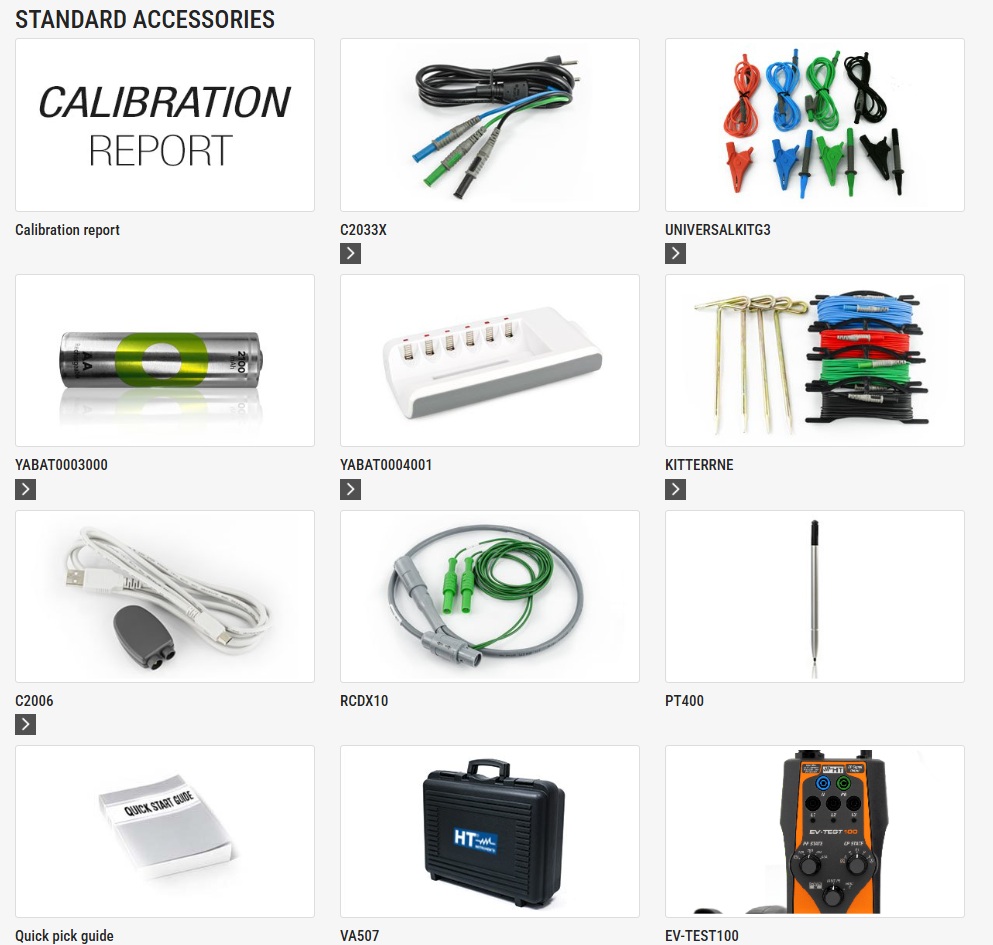

Accesorii standard

Accesorii incluse

› C2033X

Cablu trifilar cu mufă Schuko

› UNIVERSALKITG3

Set de 4 cabluri + 4 cleme crocodil + 3 cabluri de testare

› KITTERRNE

Set de 4 cabluri + 4 sonde de împământare + geantă de transport

› PT400

Stylus pentru ecran tactil (inclus în aparat)

› PR400

Sondă cu comutator START/STOP de la distanță

› ZEROLOOP

Adaptor buclă zero

›EV-TEST100

Adaptor testare EVSE

› RCDX10

Accesoriu pentru testarea releului de scurgere la pământ

› SP-5100

Curea de transport

› TOPVIEW2006

Software PC Windows + cablu conexiune optică/USB (cod comandă: C2006)

› VA507

Cutie rigidă de transport

›YABAT0003000

Baterie reîncărcabilă NiMH, 1.2V, tip AA 6 buc

›YABAT0004001

Încărcător extern

› YAMUM0058HT0

Ghid de referință rapidă

› YAMUM0057HT0

Manual de utilizare pe CD-ROM

› Raport de calibrare ISO

Optiuni recomandate

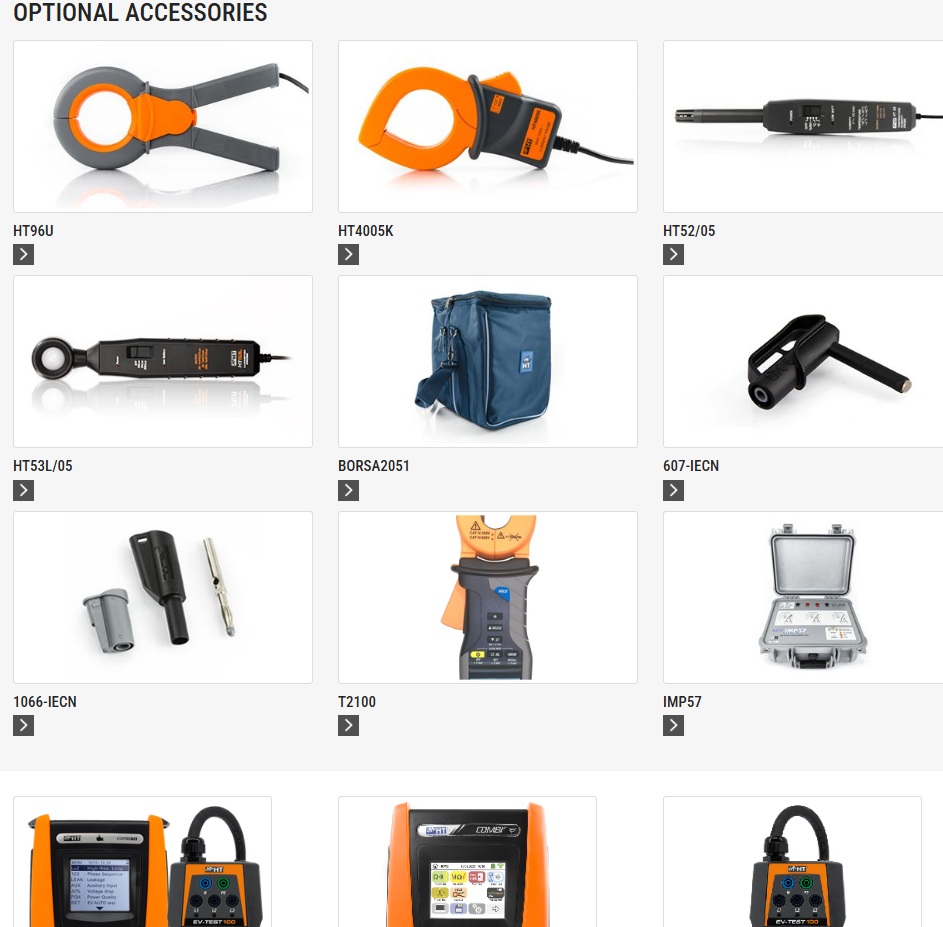

Accesorii opționale

› HT4005K

Clește standard cu scală completă 200A/1V AC

› HT96U

Clește standard cu scală completă 1/100/1000A

› IMP57

Accesoriu pentru măsurarea impedanței buclei cu

rezoluție înaltă

› T2100

Clește pentru măsurarea rezistenței sondei de împământare

› HT52/05

Sondă de temperatură/umiditate

› HT53/05

Sondă de iluminare (lux)

› BORSA2051

Geantă de transport

› 606-IECN

Conector cu vârf magnetic

› 1066-IECN

Conector pentru prelungirea cablurilor banană de 4 mm
