HT SOLAR I-Ve Analizor multifunctional sisteme fotovoltaice curba I-V

Cod: HT SOLAR I-Ve IVe SOLARIVe HV000IVE



Brosura produs PDF, 1.76 Mb
Brosura produs PDF, 0.22 Mb


Descriere

SOLAR I-Ve Trasor curbă I-V multifuncţional 1500V compatibil cu HTANALYSISş

  • Trasor curbă I-V multifuncţional 1500V pentru teste de întreţinere şi eficienţă la instalaţiile monofazate.
  • Măsurarea eficienţei unui sistem fotovoltaic monofazat
  • Măsurarea curbei I-V a unui modul sau a unui şir până la 1500V/10A - 1000V/15A
  • Măsurarea tensiunii de circuit deschis a unui modul sau a unui şir (VOC) 1500V
  • Măsurarea curentului de scurtcircuit al unui modul sau al unui şir (ISC) 15A
SOLAR I-Ve permite atât testarea unui sistem fotovoltaic monofazat, cât şi verificarea curbei I-V. Datorită unităţii de la distanţă SOLAR02, este posibilă testarea sistemului respectând cerinţa de simultaneitate prevăzută de standardul de referinţă. SOLAR02 este un înregistrator de date care, sincronizat cu SOLAR I-Ve, achiziţionează datele relevante pentru iradiere şi temperatură în timp ce se desfășoară testele efectuate de SOLAR I-Ve.

Pentru măsurarea curbei I-V, SOLAR I-Ve gestionează o bază de date internă a modulelor, care poate fi actualizată oricând de către utilizator prin compararea datelor măsurate cu valorile nominale, permiţând astfel evaluarea imediată a faptului dacă şirul sau modulul îndeplinește parametrii de eficienţă declaraţi de producător. Măsurarea curentului şi a tensiunii la ieşirea modulelor/şirurilor se face cu metoda cu 4 terminale, care permite extinderea posibilelor cabluri de măsurare fără a lua în considerare nicio compensare a rezistenţei acestora, obţinând astfel întotdeauna măsurători precise. La sfârşitul testului, afișarea curbei I-V pe ecran este o indicaţie clară despre conformitatea cu specificaţiile declarate de producătorul panoului.

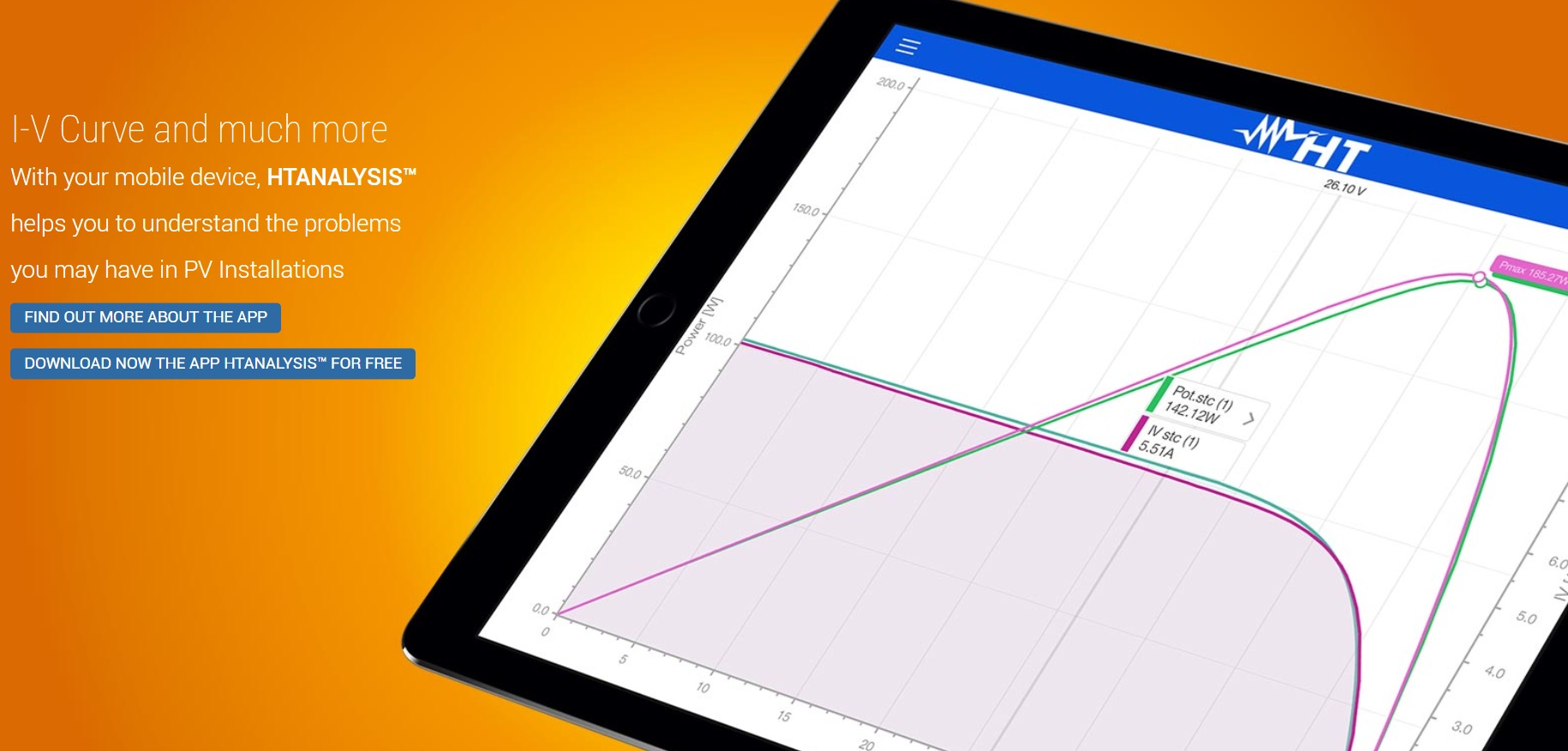

Curba I-V şi multe altele

Cu dispozitivul dvs. mobil, HTANALYSISş vă ajută să înţelegeţi problemele pe care le puteţi avea în instalaţiile fotovoltaice.

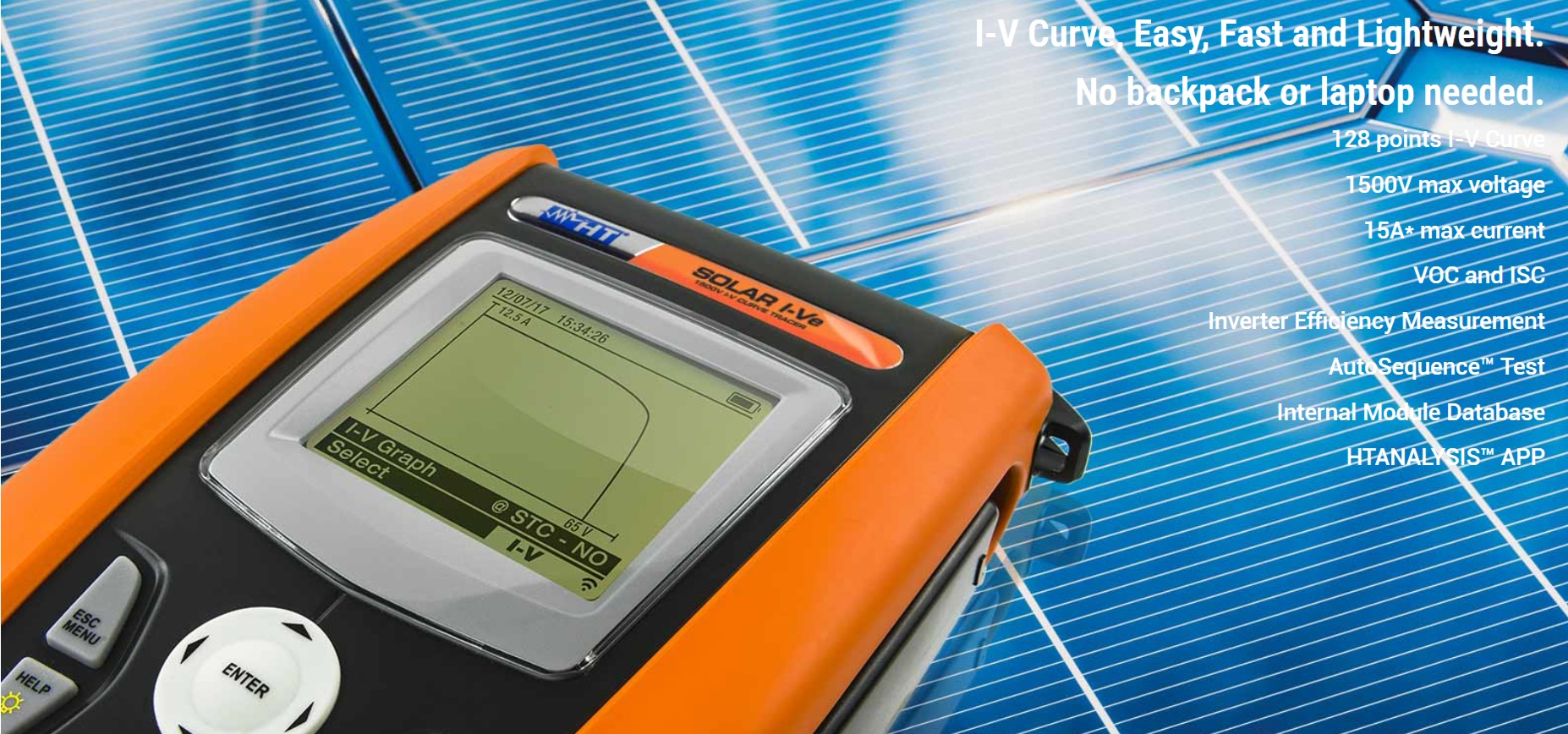

Curba I-V, Ușoară, Rapidă şi Ușoară.

Nu este nevoie de rucsac sau laptop.
Curbă I-V cu 128 de puncte

Tensiune maximă 1500V

Curent maxim 15A*

VOC şi ISC

Măsurarea eficienţei invertorului

Test AutoSequenceş

Bază de date internă a modulelor

Aplicaţia HTANALYSISş

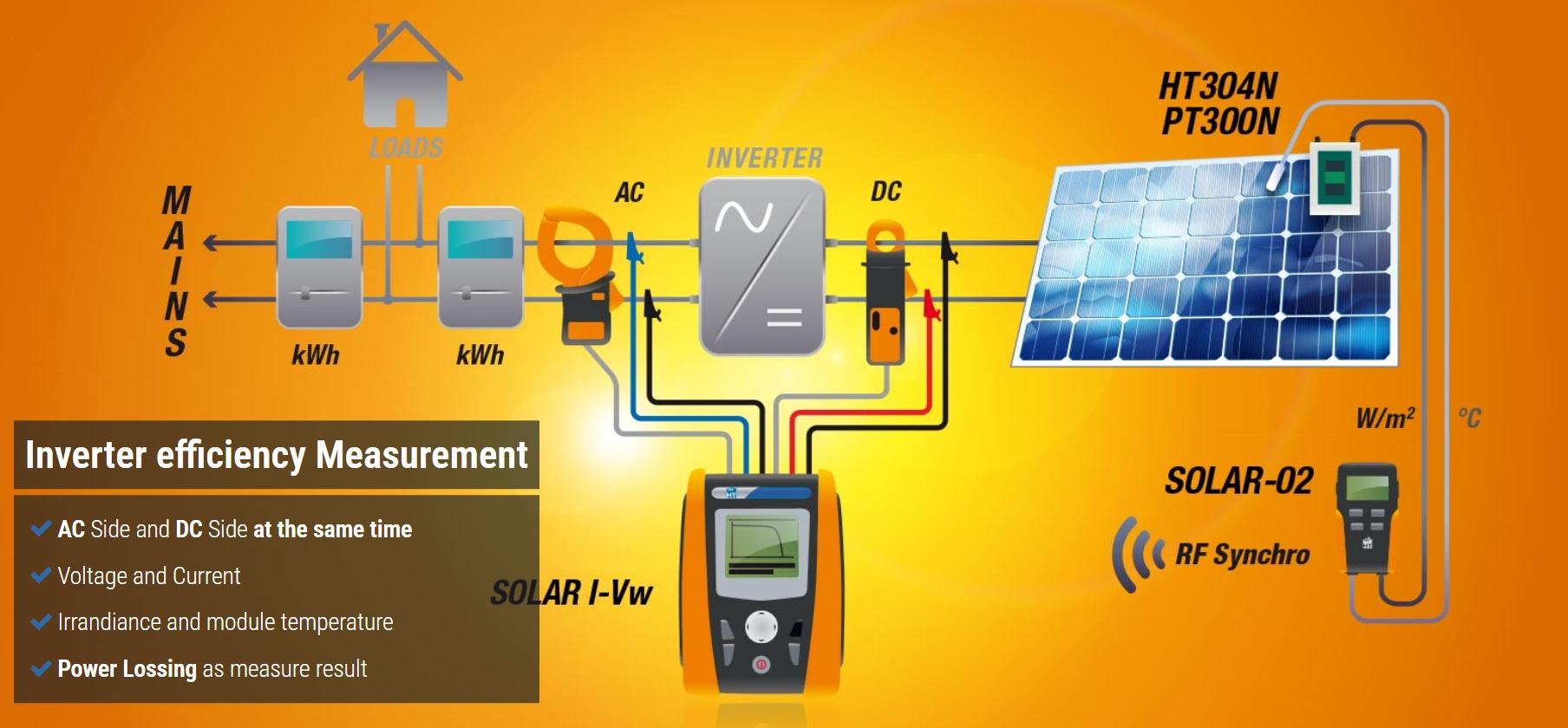

Măsurarea eficienţei invertorului
Partea AC şi partea DC simultan
Tensiune şi curent
Iradiere şi temperatura modulului
Pierdere de putere ca rezultat al măsurătorii

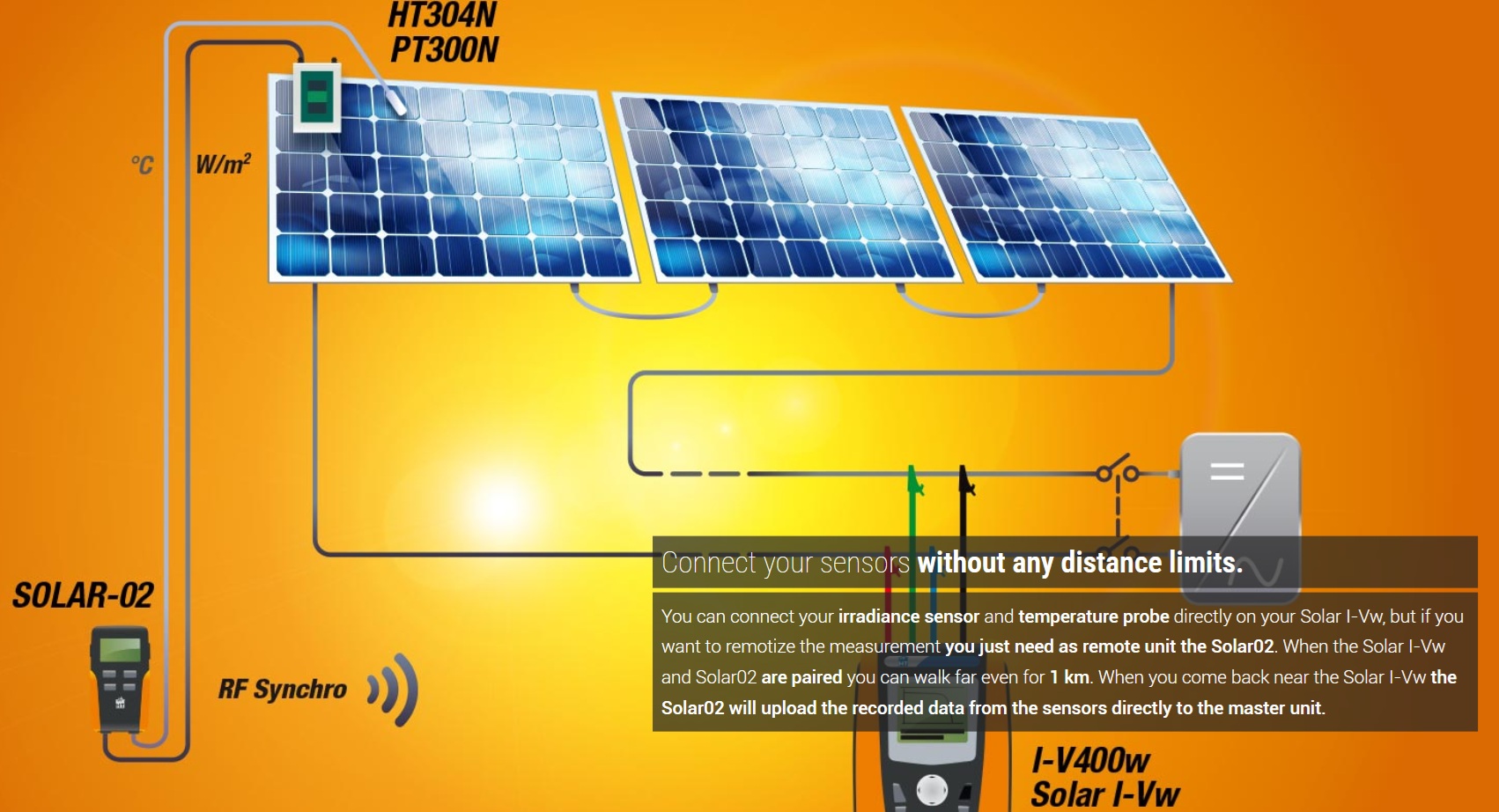

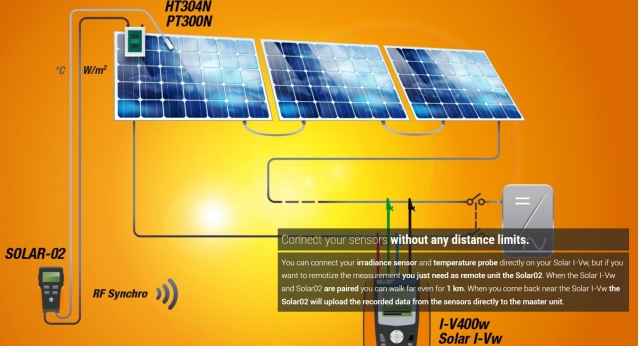

Conectaţi senzorii fără limite de distanţă.
Puteţi conecta senzorul de iradiere şi sonda de temperatură direct la Solar I-Vw, dar dacă doriţi să remotizaţi măsurarea, aveţi nevoie doar de Solar02 ca unitate la distanţă. Când Solar I-Vw şi Solar02 sunt asociate, puteţi merge chiar şi 1 km. Când vă apropiaţi din nou de Solar I-Vw, Solar02 va încărca datele înregistrate de la senzori direct la unitatea principală.

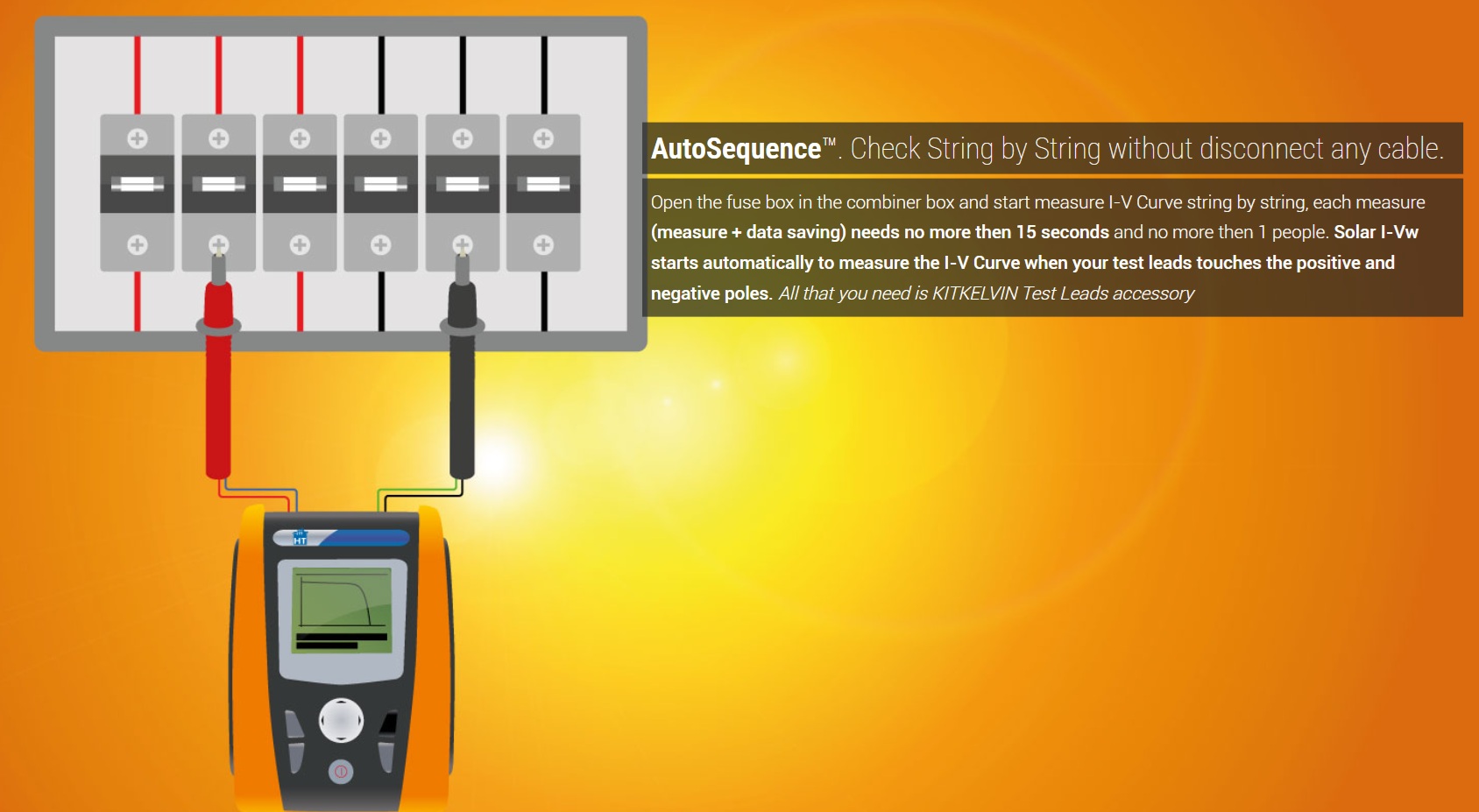

AutoSequenceş. Verificaţi şir cu şir fără a deconecta niciun cablu.
Deschideţi cutia de siguranţe din cutia combinatorului şi începeţi măsurarea curbei I-V şir cu şir, fiecare măsurătoare (măsurătoare + salvarea datelor) nu necesită mai mult de 15 secunde şi nu mai mult de o persoană. Solar I-Vw pornește automat să măsoare curba I-V atunci când sondele de testare ating polii pozitiv şi negativ. Tot ce aveţi nevoie este accesoriul KITKELVIN Test Leads.

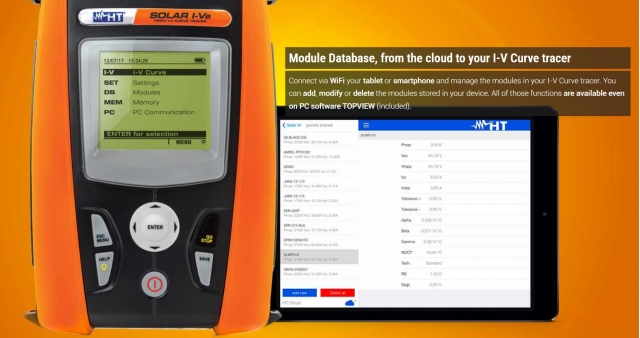

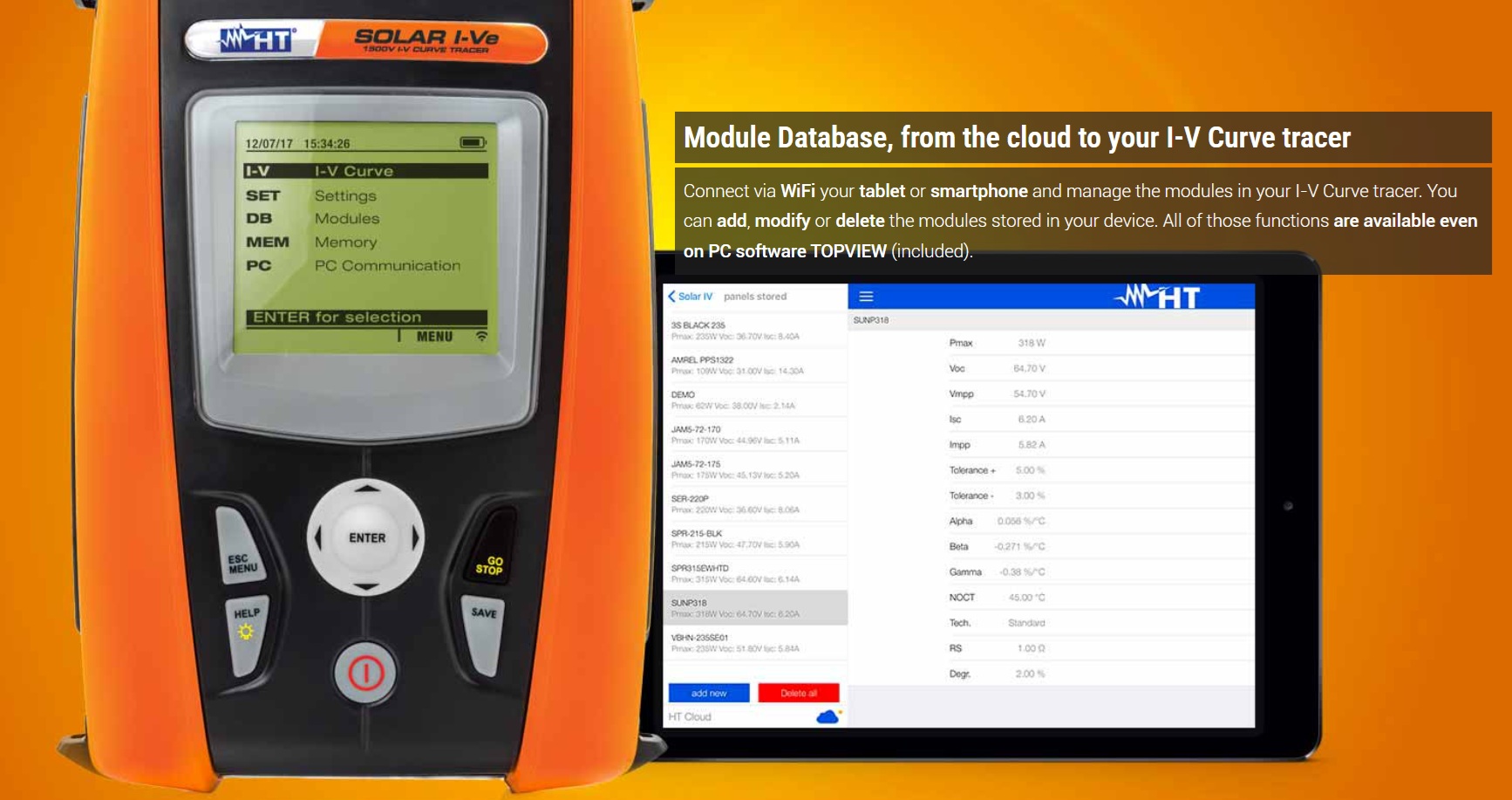

Baza de date cu module, din cloud către trasorul curbei I-V.
Conectaţi prin WiFi tableta sau smartphone-ul şi gestionaţi modulele din trasorul curbei I-V. Puteţi adăuga, modifica sau șterge modulele stocate în dispozitiv. Toate aceste funcţii sunt disponibile chiar şi pe software-ul pentru PC TOPVIEW (inclus).

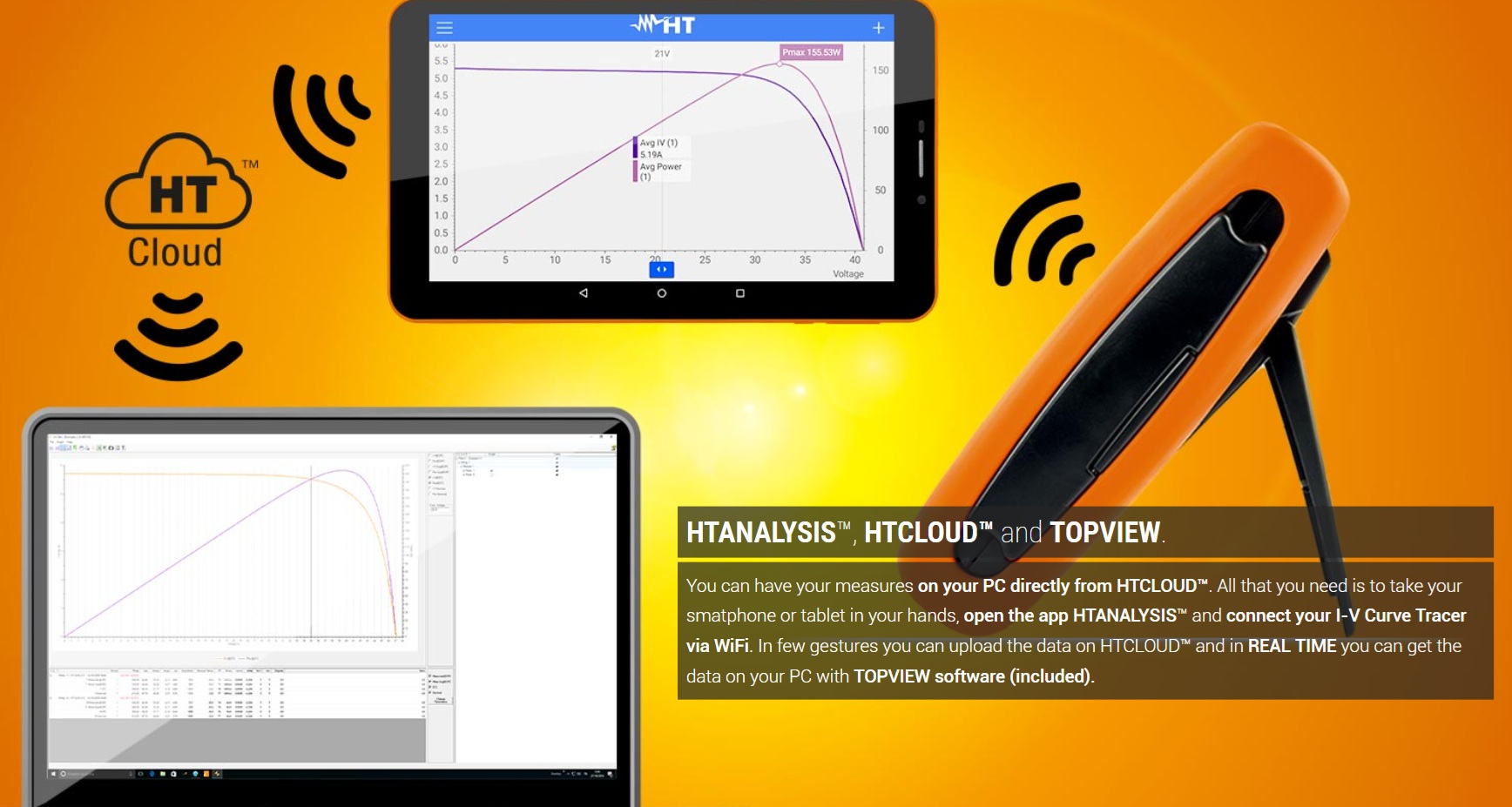

HTANALYSISş, HTCLOUDş şi TOPVIEW.
Puteţi avea măsurătorile pe PC direct din HTCLOUDş. Tot ce aveţi nevoie este să luaţi smartphone-ul sau tableta în mână, să deschideţi aplicaţia HTANALYSISş şi să conectaţi trasorul curbei I-V prin WiFi. Cu doar câteva gesturi puteţi încărca datele pe HTCLOUDş şi în TIMP REAL le puteţi obţine pe PC cu ajutorul software-ului TOPVIEW (inclus).

Funcţii
  • Trasarea curbei I-V a modulelor şi şirurilor fotovoltaice 128 de puncte
  • Interval de măsurare a curbei I-V / VOC-ISC 1500V/10A - 1000V/15A
  • Test IVCK rapid pentru măsurarea Voc şi Isc pe modulele şi şirurile fotovoltaice VOC 1500V / ISC 15A
  • Testarea sistemelor fotovoltaice monofazate/trifazate 1MPPT (3MPPT cu MPP300)
  • Măsurarea iradierii directe (partea frontală) cu celulă de referinţă
  • Utilizarea unităţii de la distanţă SOLAR-02 cu conexiune USB RF RF
  • Măsurarea temperaturii celulei şi a mediului
  • P activ, Q reactiv, S aparent Putere/Energie doar P activ
  • Număr maxim de parametri selectabili simultan 9
  • Înregistrare cu perioadă de integrare selectabilă 5s-60m
  • Durata indicativă a memoriei (în zile @ PI=10min @ număr maxim de parametri) 8
  • Tabel sumar al principalilor parametri electrici
  • Interval de măsurare pentru testarea fotovoltaică 1500VDC / 265VAC (monofazat)
  • Categorie de măsurare CAT III 300V
  • Ecran LCD cu iluminare din spate
  • Memorie internă 249 curbe I-V 8 zile la PI=10 min
  • Interfaţă PC cu software pentru Windows
  • Conexiune WiFi integrată şi compatibilitate cu aplicaţia HTANALYSIS
  • Pentru descărcarea datelor pe PCaplicaţie
  • Gestionare personalizată a bazei de date interne a modulelor fotovoltaice 30 interne, 30.000 în softwareaplicaţie
  • Oprire automată
  • Indicare a duratei de înregistrare pentru testarea fotovoltaică
  • Ajutor online pe ecran
  • Dimensiuni (LxlxÎ) (mm) 235x165x75
  • Greutate în grame (baterii incluse) 1200

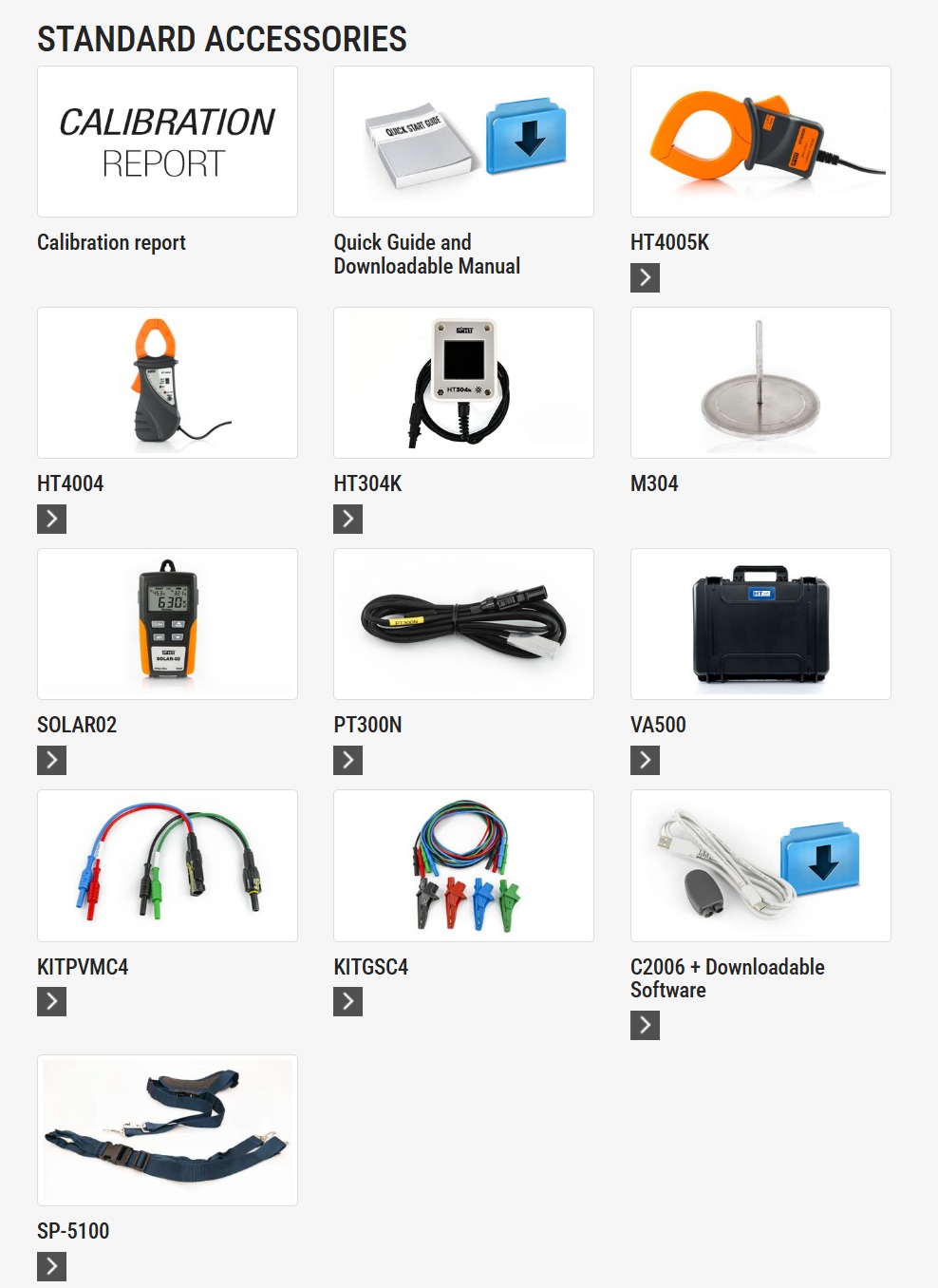

Accesorii standard

Codmetel: HV000IVE
ACCESORII STANDARD
Raport de calibrare
Raport de calibrare
Ghid rapid şi manual descărcabil
Ghid rapid şi manual descărcabil
HT4005K
HT4005K

HT4004
HT4004

HT304K
HT304K

M304
M304
SOLAR02
SOLAR02

PT300N
PT300N

VA500
VA500

KITPVMC4
KITPVMC4

KITGSC4
KITGSC4

C2006 + Software descărcabil
C2006 + Software descărcabil

SP-5100
SP-5100


Optiuni recomandate

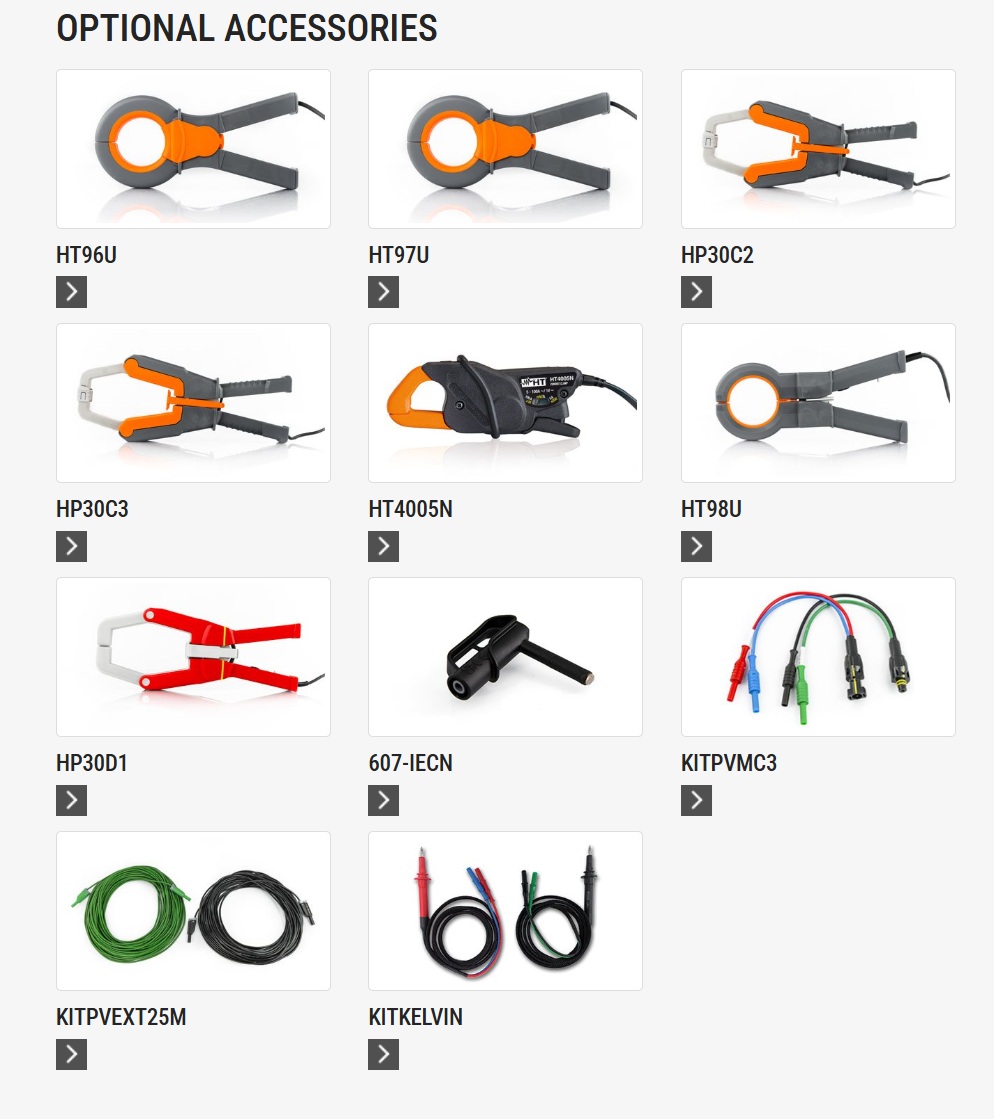

ACCESORII OPȚIONALE
HT96U
HT96U

HT97U
HT97U

HP30C2
HP30C2

HP30C3
HP30C3

HT4005N
HT4005N

HT98U
HT98U

HP30D1
HP30D1

607-IECN
607-IECN

KITPVMC3
KITPVMC3

KITPVEXT25M
KITPVEXT25M

KITKELVIN
KITKELVIN
