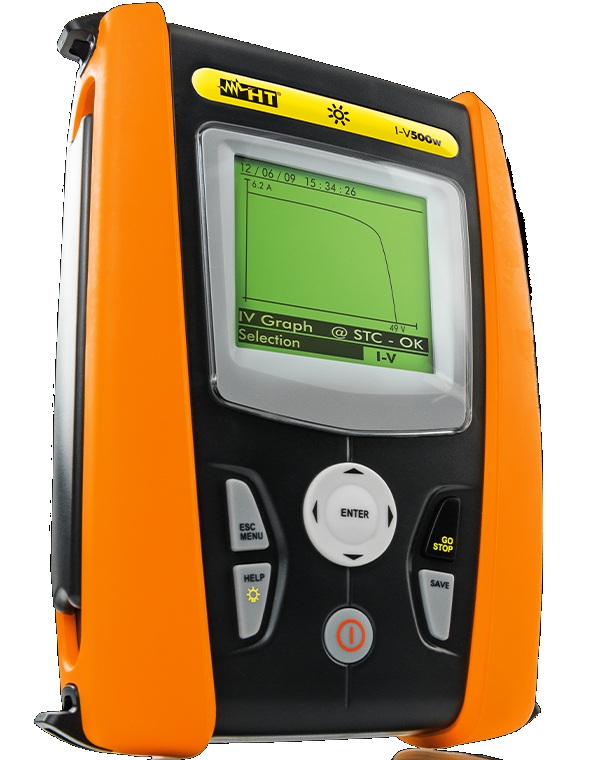

HT I-V500w Analizor sisteme fotovoltaice cu trasare curba I-V 1500V 15A

Cod: I-V500w I-V500 IV500w IV500 HV00500W IV-500w IV-500



Brosura produs PDF, 2.03 Mb


Descriere

Trasator de curbă I-V pentru întreţinerea şi depanarea sistemelor fotovoltaice.
  • Măsurarea curbei I-V a unuia sau mai multor module sau a unui şir întreg până la 1500V/10A
  • Măsurarea tensiunii în circuit deschis şi a curentului de scurtcircuit Voc/Isc
  • Bază de date cu 30.000 de module fotovoltaice selectabile
  • I-V500w permite detectarea pe teren a curbei I-V şi a principalilor parametri caracteristici atât ai unui singur modul, cât şi ai şirurilor de module pentru instalaţii fotovoltaice până la maximum 1500V şi 10A sau 1000V şi 15A. Pentru măsurarea curbei I-V, I-V500w gestionează o bază de date internă a modulelor, care poate fi actualizată oricând de către utilizator, iar compararea datelor măsurate cu valorile nominale permite evaluarea imediată a faptului dacă şirul sau modulul îndeplinește parametrii de eficienţă declaraţi de producător. Curba I-V poate fi măsurată şi prin măsurarea descentralizată a iradierii şi temperaturii utilizând unitatea opţională de la distanţă SOLAR02, utilizând conexiunea de radiofrecvenţă (RF) cu unitatea principală.

De asemenea, pentru I-V500w, afișajul de la sfârşitul testului curbei I-V este o indicaţie clară a conformităţii cu specificaţiile declarate de producătorul panoului.

Curbă I-V, Ușoară, Rapidă şi Ușoară
Nu este nevoie de rucsac sau laptop, curbă I-V cu 128 de puncte, tensiune maximă de 1500V, curent maxim de 15A*, VOC şi ISC, test AutoStart, bază de date internă a modulelor, aplicaţia HTANALYSISş.

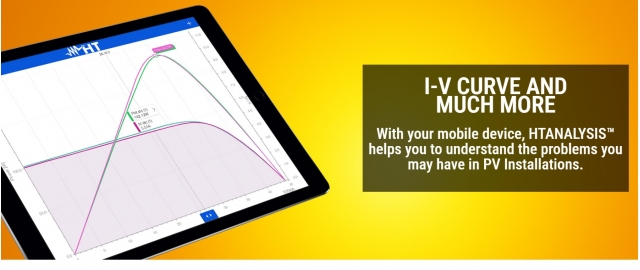

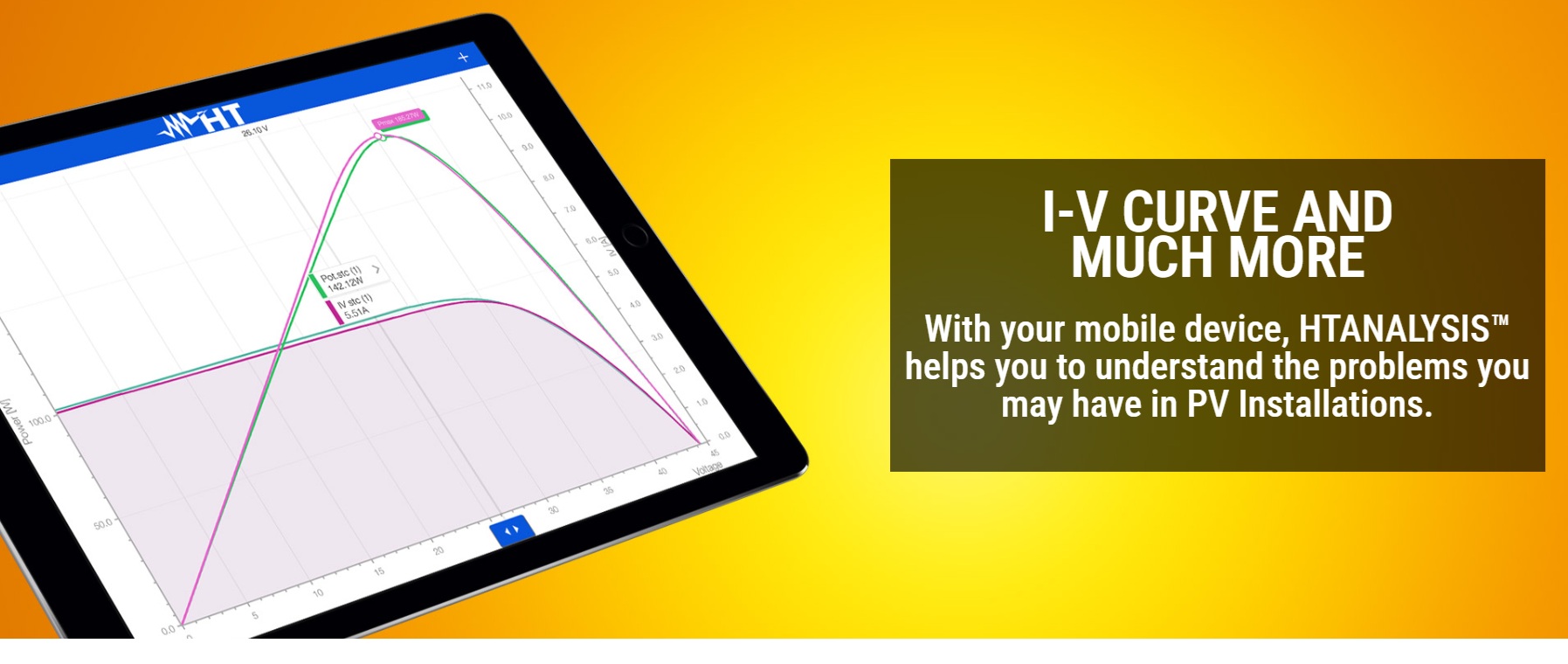

CURBA I-V ȘI MULTE ALTELE
Cu dispozitivul mobil, HTANALYSISş vă ajută să înţelegeţi problemele pe care le puteţi avea în instalaţiile fotovoltaice.

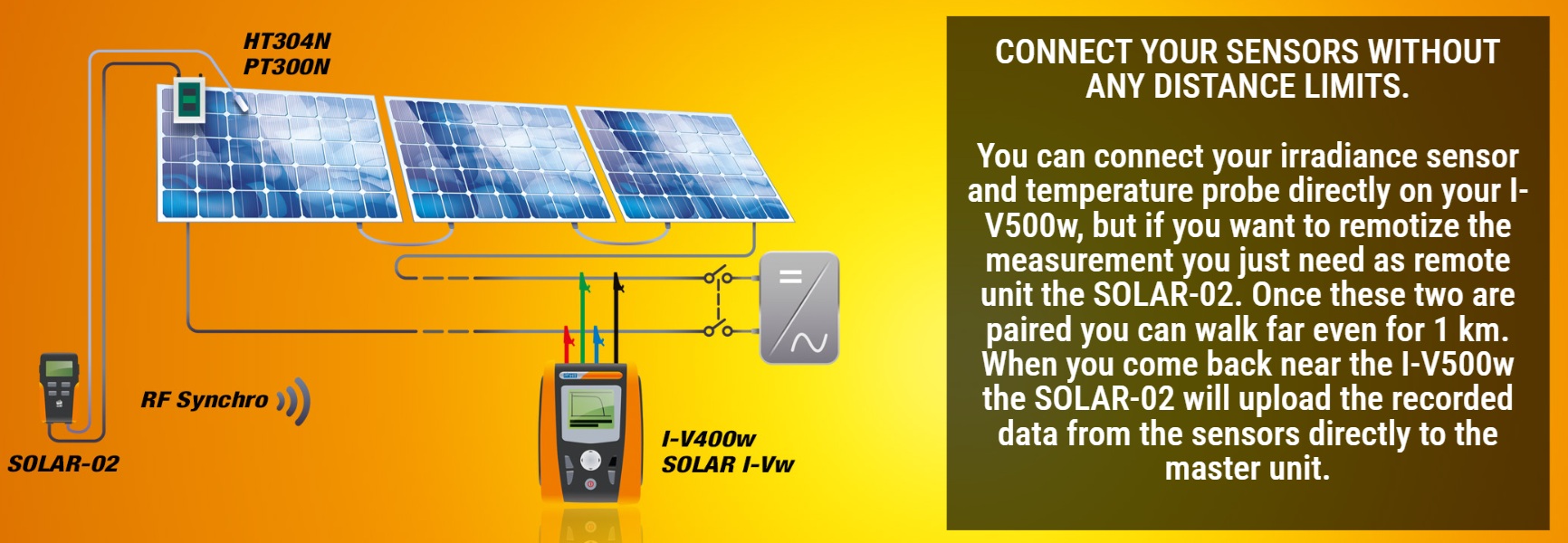

CONECTAȚI-VĂ SENZORII FĂRĂ NICIO LIMITE DE DISTANȚĂ.

Puteţi conecta senzorul de iradiere şi sonda de temperatură direct pe I-V500w, dar dacă doriţi să remotizaţi măsurarea, aveţi nevoie doar de SOLAR-02 ca unitate la distanţă. Odată ce aceste două sunt asociate, puteţi merge chiar şi pe o distanţă de 1 km. Când vă apropiaţi din nou de I-V500w, SOLAR-02 va încărca datele înregistrate de la senzori direct în unitatea principală.

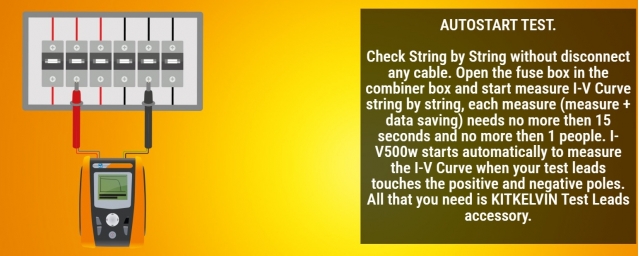

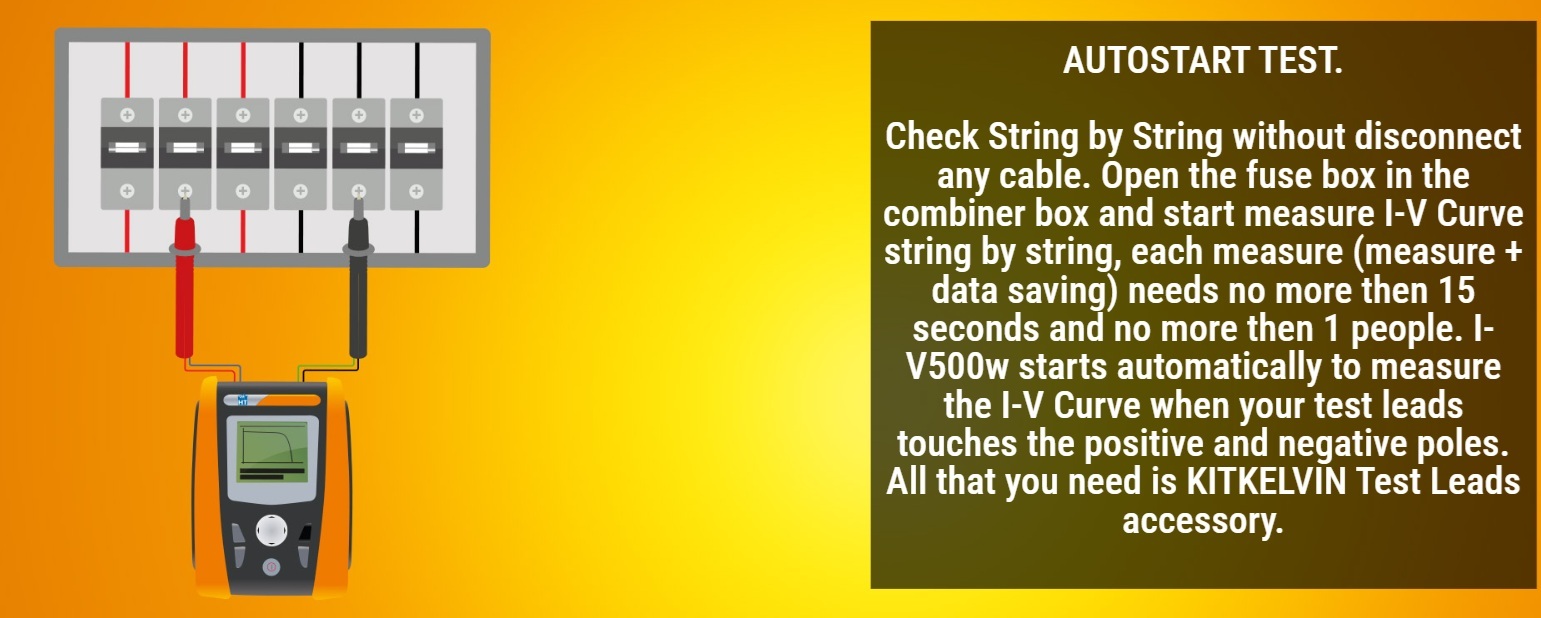

TEST AUTOSTART.


Verificaţi şir cu şir fără a deconecta niciun cablu. Deschideţi cutia de siguranţe din cutia combinatoare şi începeţi măsurarea curbei I-V şir cu şir, fiecare măsurătoare (măsurare + salvare a datelor) nu necesită mai mult de 15 secunde şi nu mai mult de o persoană. I-V500w pornește automat să măsoare curba I-V atunci când sondele de testare ating polii pozitiv şi negativ. Tot ce aveţi nevoie este accesoriul sonde de testare KITKELVIN.

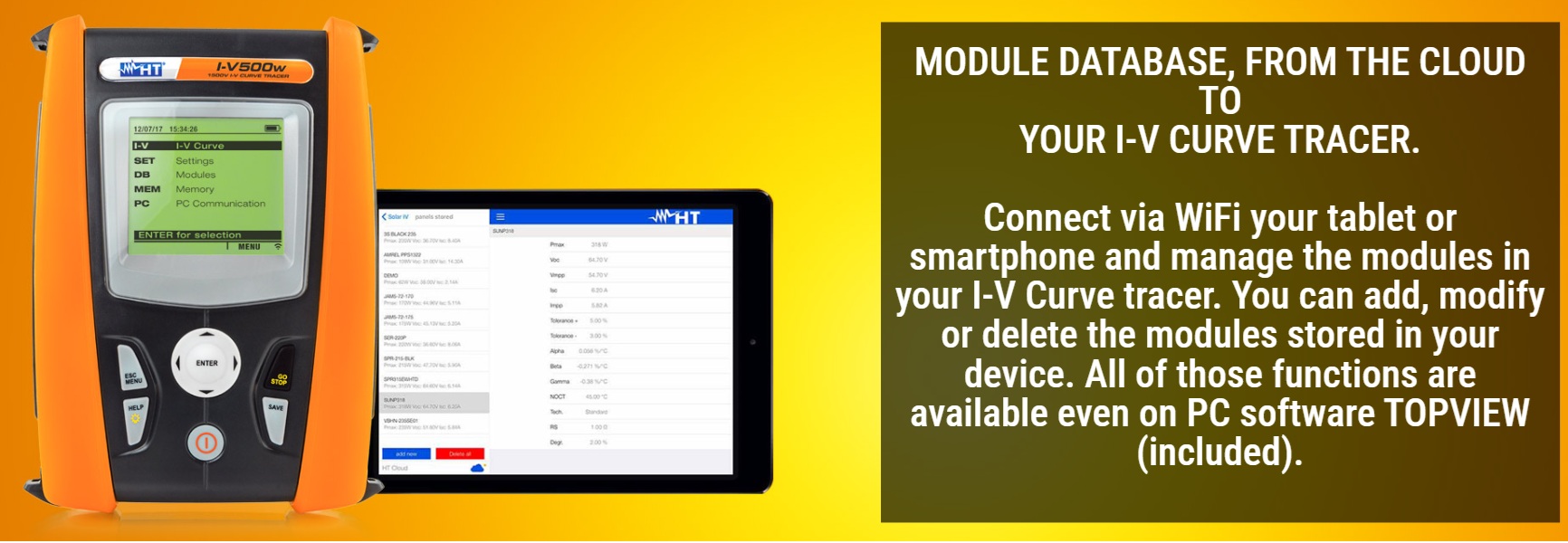

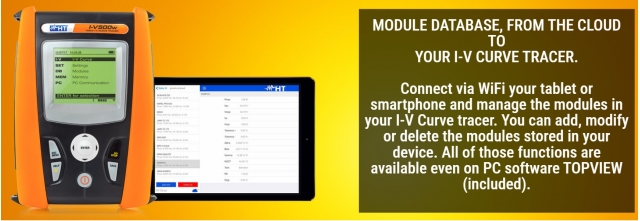

BAZA DE DATE A MODULELOR, DIN CLOUD LA TRASERUL DVS. DE CURBE I-V.


Conectaţi prin WiFi tableta sau smartphone-ul şi gestionaţi modulele din instrumentul de trasare a curbei I-V. Puteţi adăuga, modifica sau șterge modulele stocate în dispozitiv. Toate aceste funcţii sunt disponibile chiar şi pe software-ul pentru PC TOPVIEW (inclus).

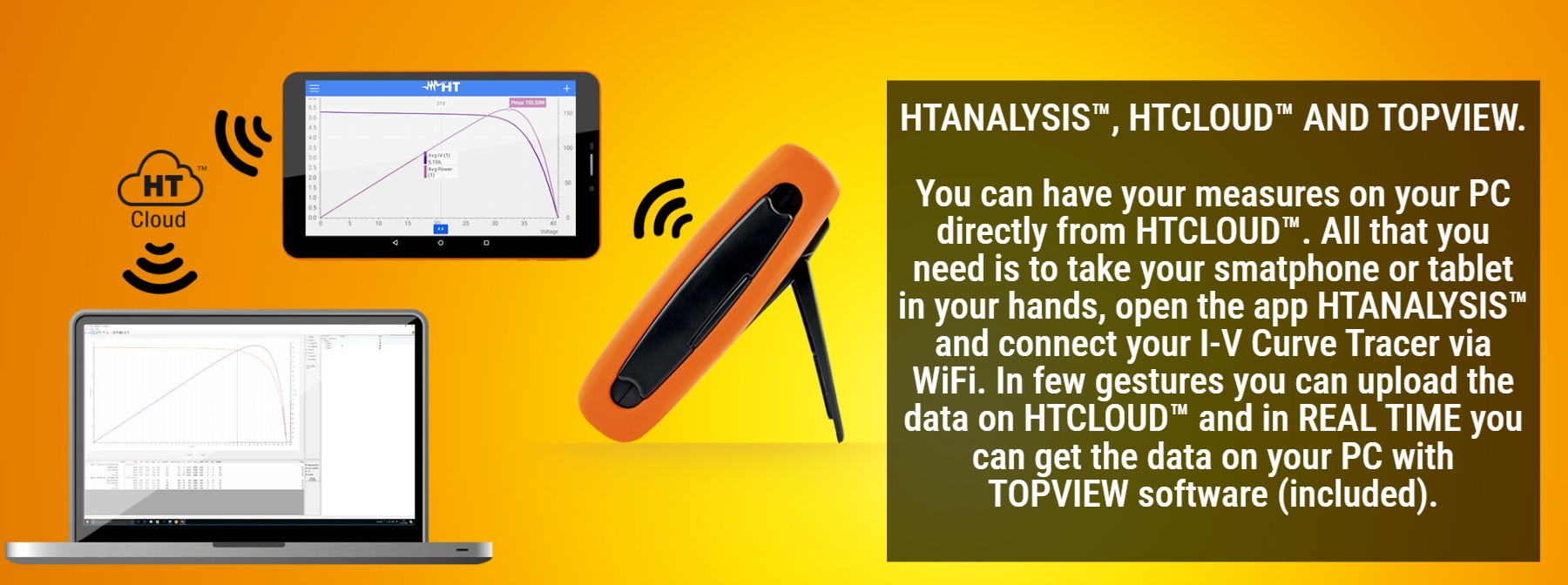

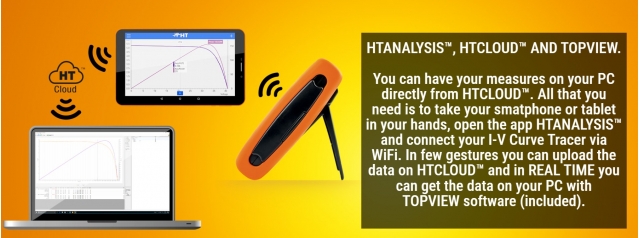

HTANALYSISş, HTCLOUDş ȘI TOPVIEW.

Puteţi avea măsurătorile pe PC direct din HTCLOUDş. Tot ce trebuie să faceţi este să luaţi smartphone-ul sau tableta în mână, să deschideţi aplicaţia HTANALYSISş şi să conectaţi instrumentul de trasare a curbei I-V prin WiFi. Cu câteva gesturi puteţi încărca datele pe HTCLOUDş şi în TIMP REAL puteţi obţine datele pe PC cu software-ul TOPVIEW (inclus).

Cod: HV00500W
Funcţii
  • Urmărirea curbei I-V a modulelor şi şirurilor fotovoltaice 1500V/10A - 1000V/15A
  • Test IVCK rapid pentru măsurarea Voc şi Isc pe modulele şi şirurile fotovoltaice VOC 1500V / ISC 15A
  • Memorie internă 249 Curbe I-V
  • Utilizarea unităţii de la distanţă SOLAR-02 cu conexiune USB RF RF
  • Gestionare personalizată a bazei de date interne a modulelor fotovoltaice 30 interne / 30.000 pe software/aplicaţie
  • Măsurarea temperaturii celulei şi a mediului
  • Măsurarea iradierii directe (partea frontală) cu celula de referinţă
  • Tabel sumar al principalilor parametri electrici
  • Interfaţă PC furnizată cu software pentru Windows
  • Conexiune WiFi integrată şi compatibilitate cu aplicaţia HTANALYSIS
  • Ecran LCD iluminat
  • Oprire automată
Categorie de protecţie CAT III
Greutate în grame (baterii incluse) 1200
Dimensiuni (LxlxÎ) (mm) 235x165x75


Accesorii standard

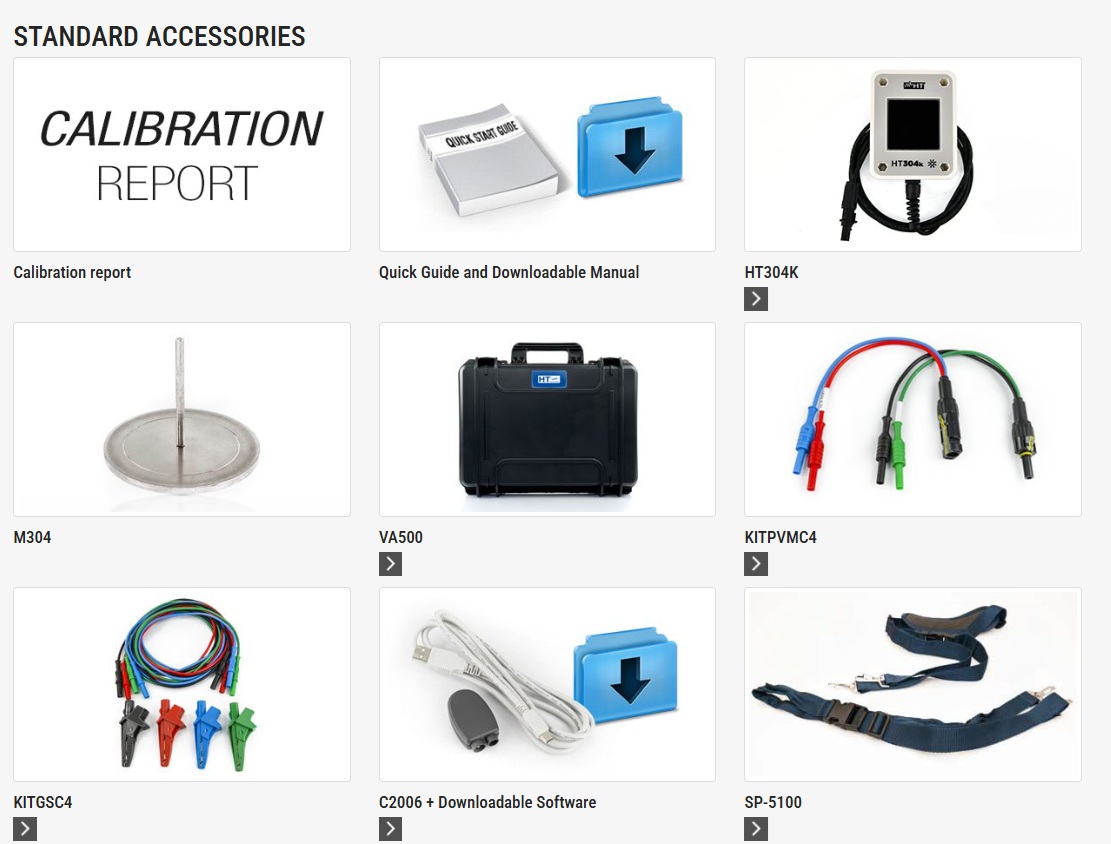

ACCESORII STANDARD
Raport de calibrare
Raport de calibrare
Ghid rapid şi manual descărcabil
Ghid rapid şi manual descărcabil
HT304K
HT304K

M304
M304
VA500
VA500

KITPVMC4
KITPVMC4

KITGSC4
KITGSC4

C2006 + Software descărcabil
C2006 + Software descărcabil

SP-5100
SP-5100


Optiuni recomandate

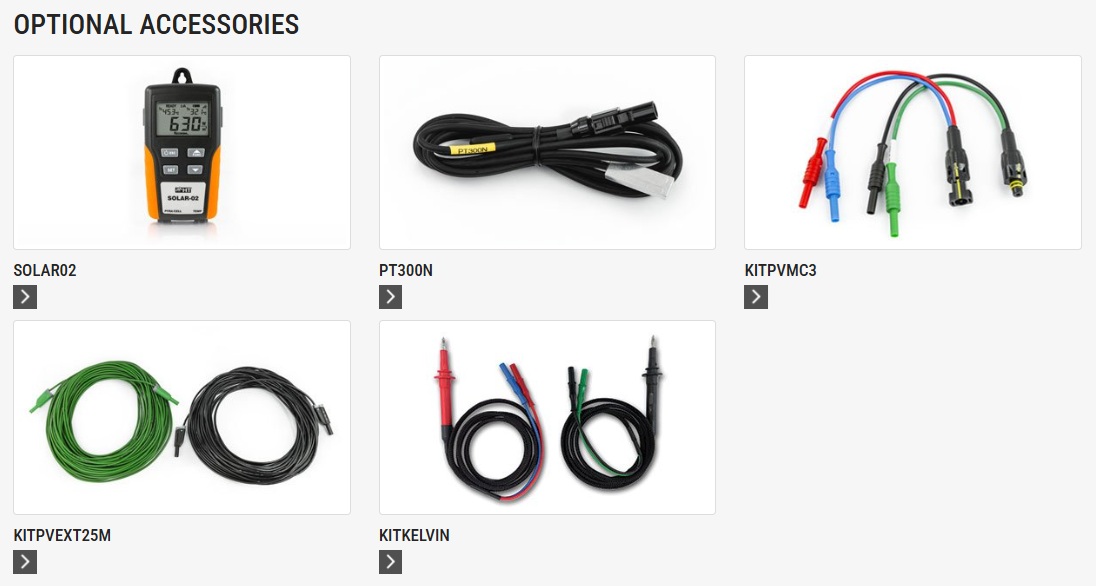

ACCESORII OPȚIONALE
SOLAR02
SOLAR02

PT300N
PT300N

KITPVMC3
KITPVMC3

KITPVEXT25M
KITPVEXT25M

KITKELVIN
KITKELVIN
