FULLTEST3 Tester multifunctional siguranta masinilor IEC/EN60204-1 si tablouri distributie joasa tensiune IEC/EN61439-1-2

Cod: FULLTEST3 FULLTEST-3 HV000003 EN60204 EN61439-1-2




Brosura produs PDF, 1.19 Mb
Brosura produs PDF, 0.34 Mb


Descriere

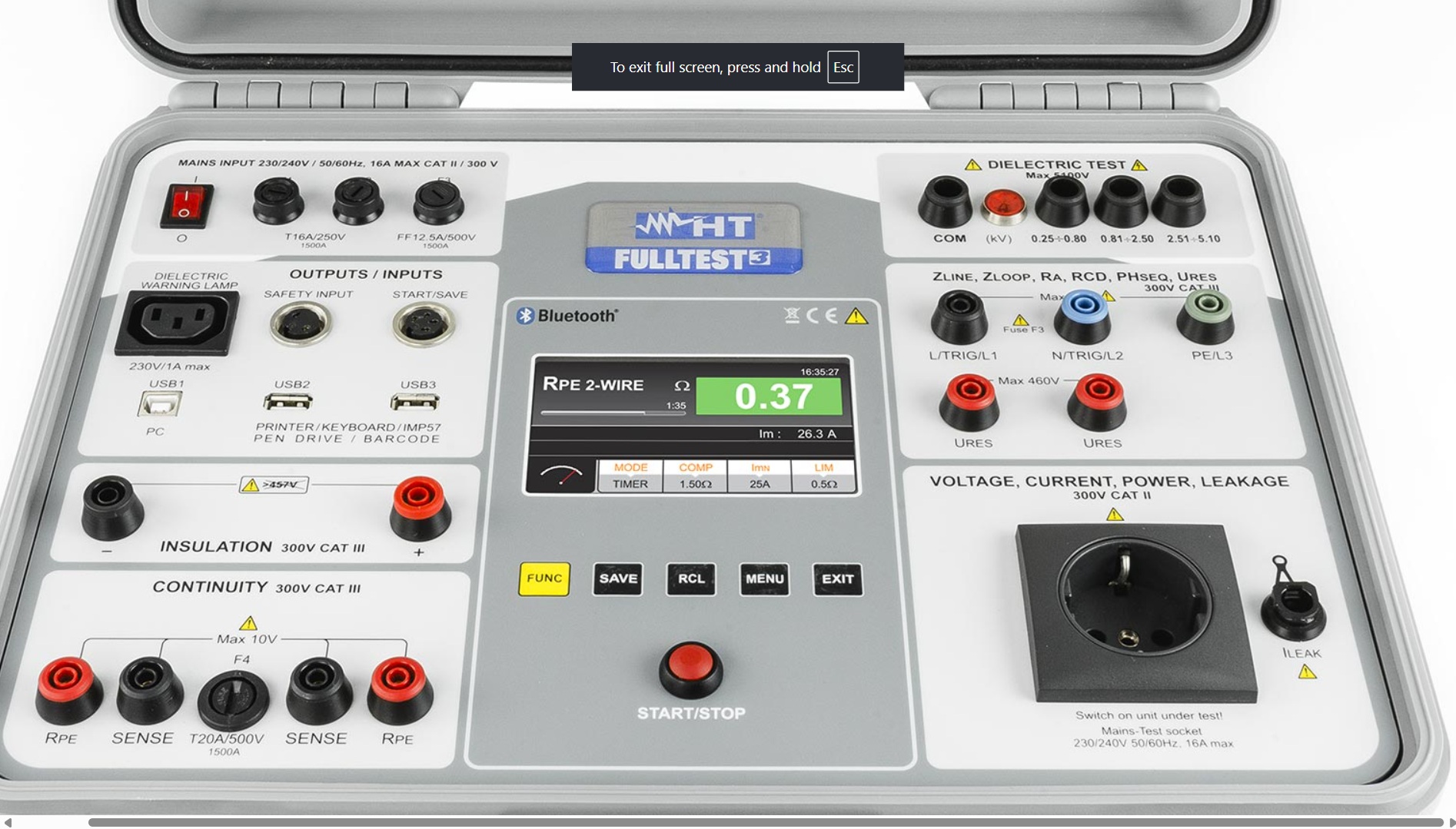

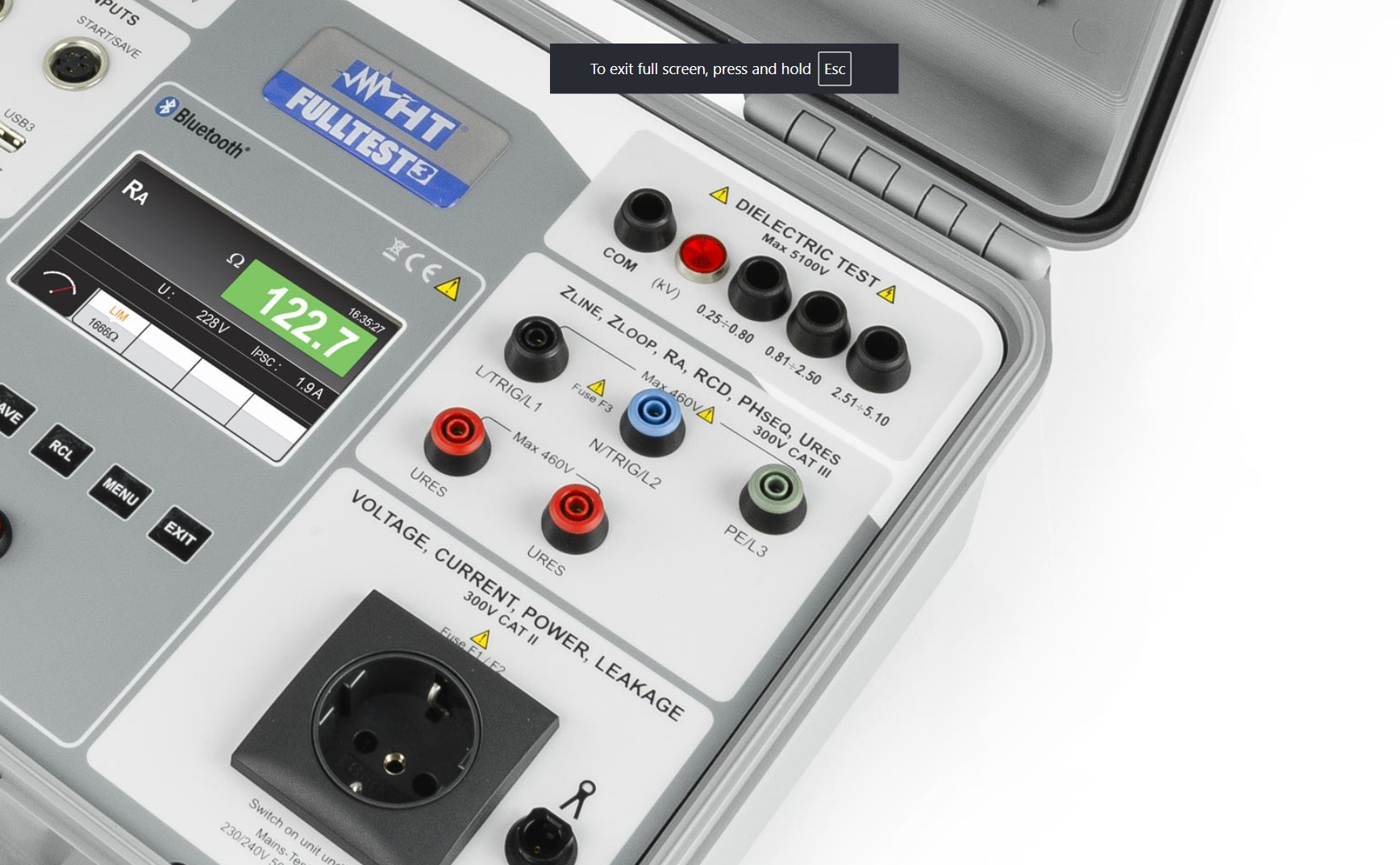

FULLTEST3
Tester multifuncţional pentru siguranţa maşinilor IEC/EN60204-1:2016 şi tablouri de distribuţie şi control de joasă tensiune IEC/EN61439-1-2:2011

Măsurători IEC/EN60204-1:
Tensiunea dielectrică de rezistenţă la frecvenţa industrială cu tensiune de testare de 1000 V CA
Testarea protecţiei împotriva contactului indirect:
Continuitatea conductorilor de protecţie cu curent de testare de 200 mA
Deconectarea automată a alimentării (RCD, MCB, Siguranţă)
Declanșarea RCD (RCD AC, A, B) până la 1 A pe sistemele TT
Protecţii magnetotermice (verificarea curbei MCB pe B, C, D, K) şi siguranţe (gG, aM) pe sistemele TN
Măsurarea rezistenţei de izolaţie cu tensiune de testare de 500 V CC
Descărcarea tensiunii reziduale V<60 V în 5 sec/1 sec

IEC/EN61439-1-2 Măsurători:
Distanţe de infiltrare şi distanţe de conturnare:
Tensiunea de rezistenţă dielectrică cu tensiune de testare de până la 3400/5100VAC
Continuitatea sistemului de împământare şi a conductorilor de protecţie 10A
Tensiunea de rezistenţă dielectrică la frecvenţa industrială cu tensiune de testare de 1800VAC
Test de tensiune alternativă la frecvenţa industrială până la 5100VAC
Test pe carcase din material izolant:
Tensiunea de rezistenţă dielectrică cu tensiune de testare de până la 2835V
Descărcarea tensiunii reziduale V<60V în 5sec/1sec
HT Instruments oferă un dispozitiv de ultimă generaţie pentru a efectua toate măsurătorile cerute de noile legi privind testele care trebuie efectuate pe tablouri electrice şi maşini IEC/EN60204-1 şi IEC/EN61439--2. Pe lângă măsurătorile de continuitate, izolaţie şi rigiditate dielectrică ale conductorilor de protecţie, FULLTEST3 este capabil să efectueze teste pe RCD-uri de tip A, AC şi B, Generale, Selective şi Întârziate, măsurători ale impedanţei de linie/buclă, de asemenea, cu rezoluţie înaltă de 0,1micro(cu accesoriul opţional IMP57), măsurarea rezistenţei la împământare fără declanșare şi a curentului de scurgere cu traductor cu clemă. De asemenea, poate efectua teste privind capacitatea de rupere, declanșarea protecţiei, teste I2t relevante pentru întrerupătoare magnetotermice în curba B, C, D, K şi siguranţe de tip gG şi aM. Dispozitivul este, de asemenea, prevăzut cu un afișaj color touch-screen şi 3 porturi USB pentru conectarea la PC, stick USB, imprimante USB şi posibile cititoare de coduri de bare.

Funcţii
  • Continuitatea circuitului de protecţie cu 200mA
  • Continuitatea circuitului de protecţie cu I>10A, V<12V
  • Continuitatea circuitului de protecţie cu I>25A, V<12V
  • Izolaţie cu tensiuni de testare 100, 250, 500, 1000VDC
  • Rigiditate dielectrică cu tensiune programabilă de la 250V la 5100VAC
  • Timp de descărcare/tensiune reziduală pe mufe şi circuite interne
  • Curent şi putere absorbite/scurse la mufa maşinilor
  • Timp/curent de declanșare a RCD-urilor de tip A, AC, B Generale şi Selective până la 1000mA
  • Tensiune de contact
  • Impedanţă linie/buclă şi calcul Ipsc
  • Impedanţă linie/buclă cu rezoluţie înaltă (cu accesoriul opţional IMP57)
  • Rezistenţă la împământare fără declanșare
  • Curent de scurgere (cu accesoriul opţional HT96U)
  • Secvenţă de faze
  • Temporizator şi praguri limită selectabile prin programare rampe
  • Interfaţă USB Conectare accesorii opţionale
  • Interfaţă PC inclusă cu software pentru Windows


Standarde
CEI 64-8 CEI 64-8/7 MARCAJ CE EMC 2014/30/UE EMC: IEC/EN61326 EN50106 IEC/EN60204-1 IEC/EN60335-1 IEC/EN60598-1 IEC/EN61010-1 IEC/EN61187 IEC/EN61439-1 IEC/EN61439-2 IEC/EN61557-1 IEC/EN61557-13 IEC/EN61557-14 IEC/EN61557-2 IEC/EN61557-3 IEC/EN61557-4 IEC/EN61557-6
IEC/EN61557-7
LVD 2014/35/UE
UNE20460


Accesorii standard

Cod: HV000003

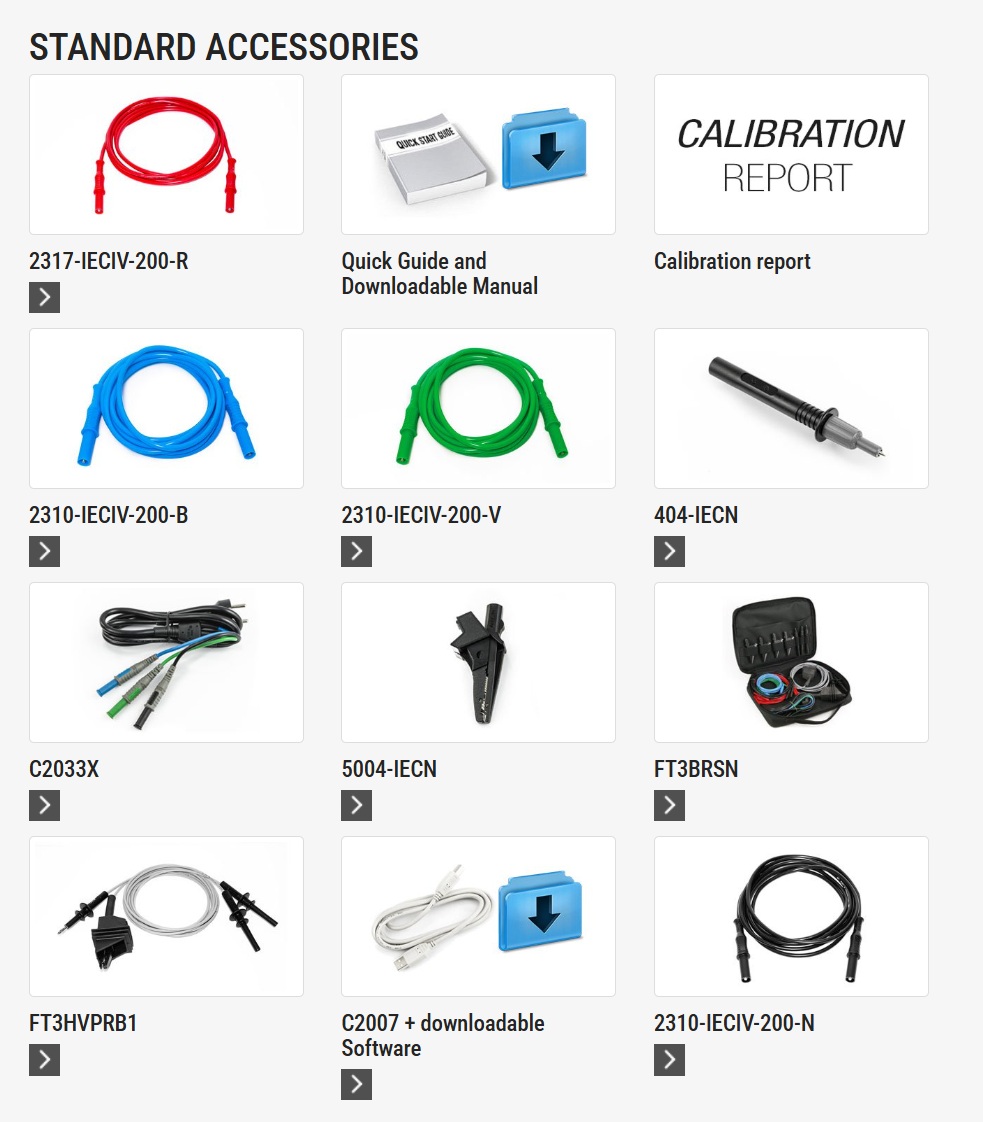

ACCESORII STANDARD
2317-IECIV-200-R
2317-IECIV-200-R

Ghid rapid şi manual descărcabil
Ghid rapid şi manual descărcabil
Raport de calibrare
Raport de calibrare
2310-IECIV-200-B
2310-IECIV-200-B

2310-IECIV-200-V
2310-IECIV-200-V

404-IECN
404-IECN

C2033X
C2033X

5004-IECN
5004-IECN

FT3BRSN
FT3BRSN

FT3HVPRB1

FT3HVPRB1

C2007 + software descărcabil
C2007 + software descărcabil Software

2310-IECIV-200-N
2310-IECIV-200-N



Optiuni recomandate

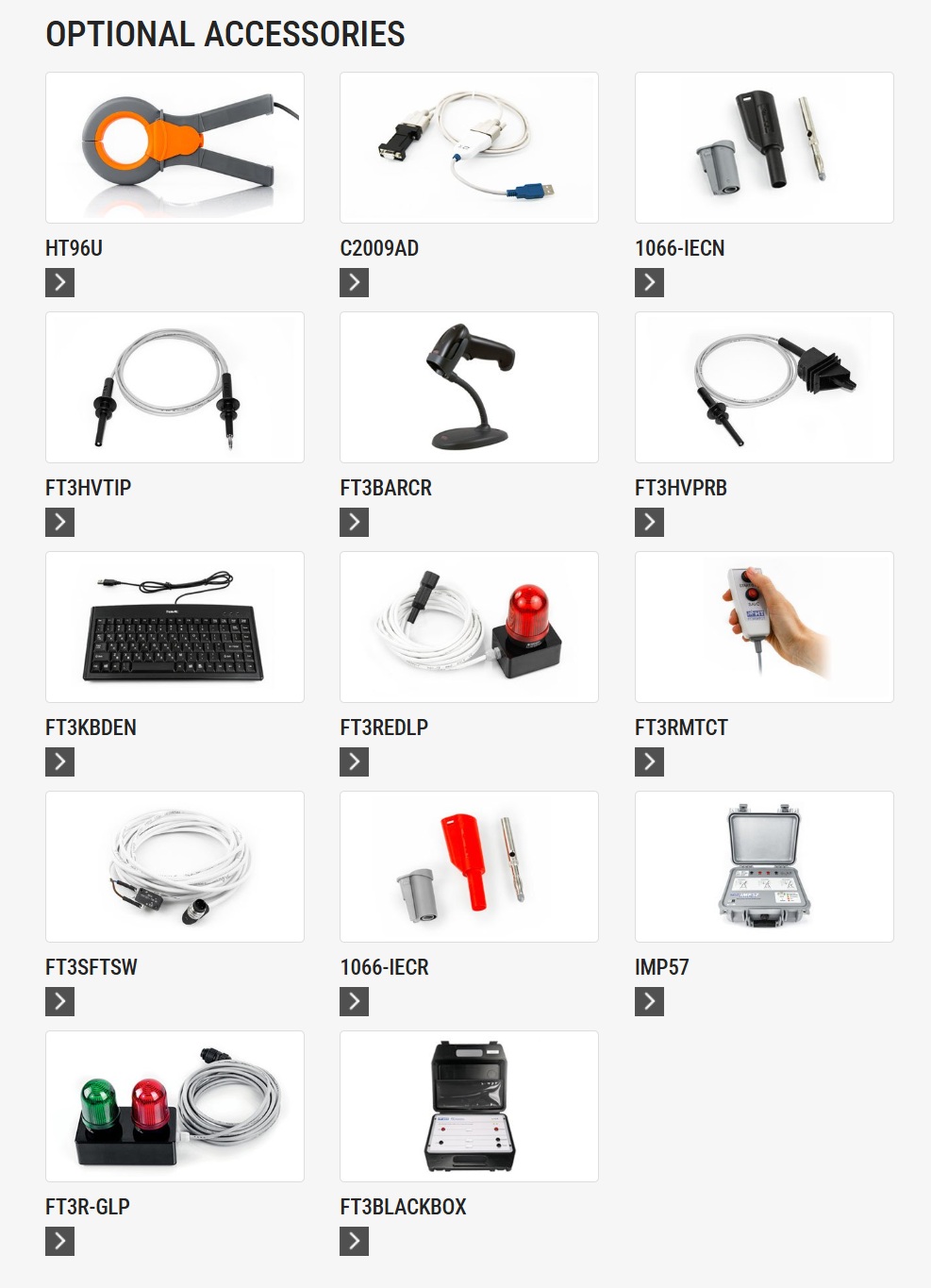

ACCESORII OPȚIONALE
HT96U
HT96U

C2009AD
C2009AD

1066-IECN
1066-IECN

FT3HVTIP
FT3HVTIP

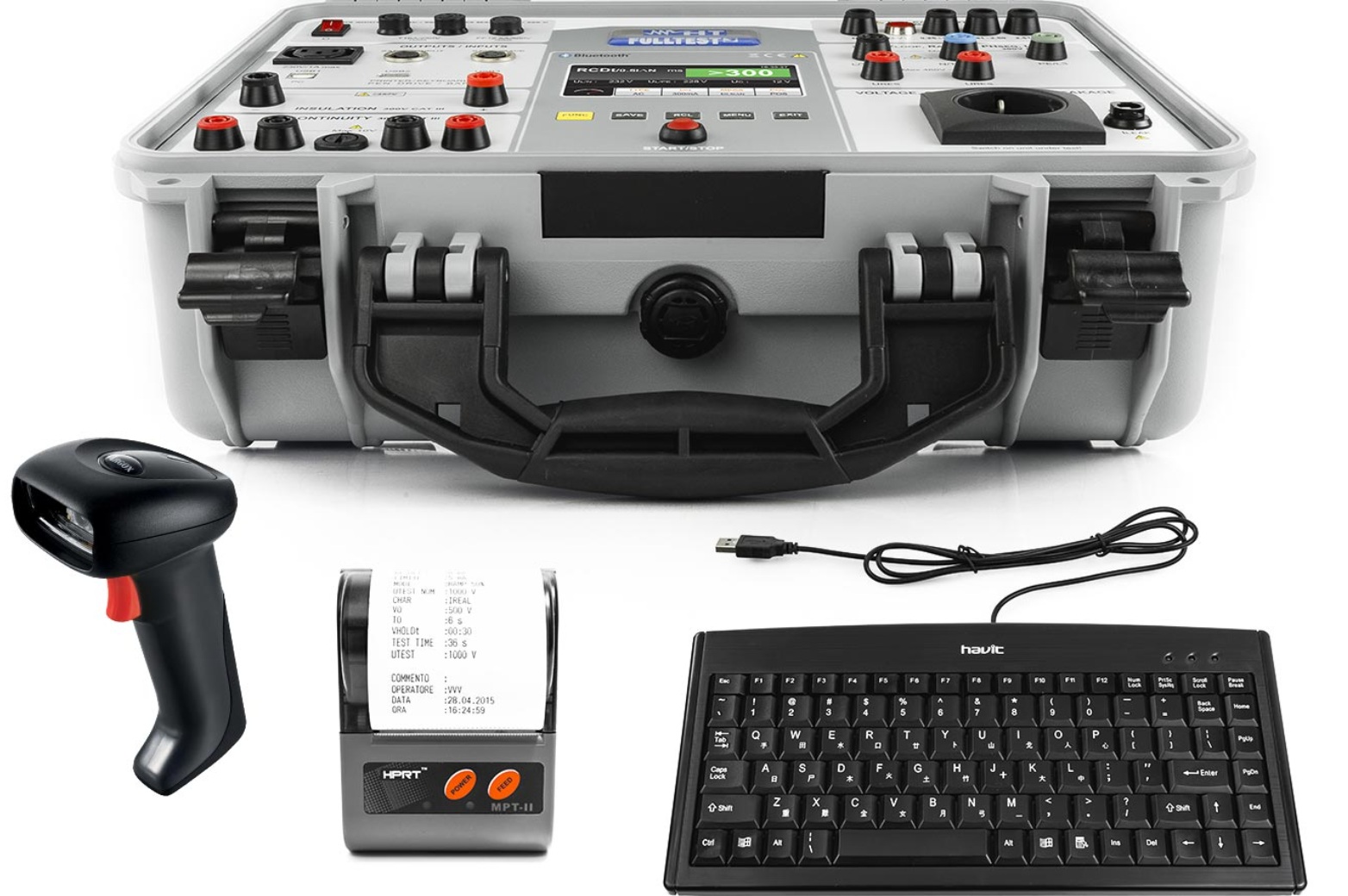

FT3BARCR
FT3BARCR

FT3HVPRB
FT3HVPRB

FT3KBDEN
FT3KBDEN

FT3REDLP
FT3REDLP

FT3RMTCT
FT3RMTCT

FT3SFTSW
FT3SFTSW

1066-IECR
1066-IECR

IMP57
IMP57

FT3R-GLP
FT3R-GLP

FT3BLACKBOX
FT3BLACKBOX
